Канализация в частном доме – это трубная разводка, состоящая из двух частей: внутренняя и наружная. Поэтому когда производится монтаж канализации, сам процесс делится на два этапа: сборка внутренней канализационной системы и наружной. Все делается по отдельности с учетом расчетов диаметра труб и выбора материала, из которого они изготавливаются. Ушли в небытие времена, когда канализация частного дома собиралась из чугунных или асбестовых труб. Они свое отслужили, передав бразды правления трубам пластиковым. Поэтому в первую очередь необходимо правильно подойти к выбору канализационных труб.

Виды канализационных труб

Сегодня для сборки канализации в частных домах используются полимерные трубы двух видов: ПВХ и полипропиленовые. Первые используются для наружной системы, вторые для внутренней.

Канализационные трубы

Полипропиленовые канализационные трубы имеют серый цвет и разброс стандартных диаметром от 20 мм до 400 мм. При этом их соединение является раструбным с использованием резиновой манжеты, которая обеспечивает герметичность стыка. Производители для облегчения монтажа канализационной системы предлагают различные фитинги: коленья, отводы, крестовины, тройники, переходники, заглушки и прочие профильные изделия разного диаметра.

Что касается ПВХ канализационных труб, то и здесь все то же самое, что касается соединения и фитингов. Но у них оранжевый или красный цвет, так что перепутать будет невозможно. Плюс, диаметр, который начинается с 50 мм и заканчивается 1200 мм. Для внешней канализации частного дома чаще всего используются диаметры 110-200 мм.

Внутренняя канализация частного дома

Монтаж внутренней канализации частного дома является сложнее, чем наружной. Все дело в том, что внутри дома присутствует большое количество потребителей воды: краны, смесители, душ, стиральная и моечная машинка, унитаз. И все они располагаются в разных помещениях. Поэтому трубная обвязка имеет сложную схему, которая собирается в единую систему и выводится наружу, соединяясь с внешней частью канализации. Если дом построен в несколько этажей, то на каждом из них собирается своя система, и все этажи объединяются одним вертикальным стояком, который собирается из трубы диаметром 110 мм.

Обычно стояк устанавливается в том месте, где будет производиться вывод канализации наружу дома. Здесь важно соблюсти одно важное правило – чем меньше расстояния, тем эффективней система работает. Поэтому стояк устанавливают у стены постройки, которая ближе всего будет находиться к канализационному колодцу или септику.

Что касается трубной разводки внутренней канализационной системы, то приходиться учитывать объем воды, который должен пройти через нее.

• От раковины можно отводить трубу диаметром 25-32 мм.
• От кухонной мойки 32-40 мм.
• От душа или ванны 32-50 мм.
• От стиральной или посудомоечной машины 40-50 мм.
• От унитаза 110 мм.

И чем больше соединений производится в одну систему, тем большего диаметра труба должна объединять их. К примеру, если соединяются в одну сеть мойка и посудомоечная машина на кухне, то под каждую из них устанавливается труба диаметром 40 мм. Но соединяются они при выводе из кухни в трубу диаметром 50 мм, которая дальше, например, объединиться с раковиной и ванной, что в окончательном результате даст объединенную трубу диаметром 110 мм.

Поэтому очень важно сначала начертить схему обвязки с точной установкой сантехнических приборов, а уже затем рассчитывать размеры трубной разводки с точным определением диаметров приобретаемых изделий.

Схема разводки канализации одного этажа частного дома

Правила монтажного процесса

Существуют определенные правила монтажа канализационных труб, которые устанавливаются во внутренней разводке.

• Раструб канализационной трубы, которая подключается к самому первому и крайнему потребителю, должен располагаться не ниже 80 см от уровня пола. То есть, это потребитель самый дальний от стояка. Если фитингов на пути следования воды не так много, то можно опускать уровень установки до 30 см.
• Унитаз должен соединяться со стояком трубою такого же диаметра, что и сам стояк. И ее длина не должна превышать 1 м.
• Каждый сантехнический прибор обязательно снабжается гидрозатвором (сифоном).
• Уклон канализационных труб должен составлять 2-3 мм на один метр длины трубной разводки.
• Крепление к несущим конструкциям здания производится с помощью специальных хомутов, которых должно быть по два на каждый элемент. Хомуты обычно устанавливают у раструбных соединений.

Внутренняя канализация в частном доме

Пластиковая труба легко подрезается, поэтому ее можно нарезать под необходимую длину при помощи ножовки по металлу или болгаркой. Все соединения, как уже было сказано выше, раструбные. Поэтому провести сборку канализации своими руками будет несложно. Главное – в точности следовать схеме монтажа системы канализации.

Внимание! Откуда начинать монтаж канализации: от стояка или от сантехприбора, каждый решает сам.

Если частный дом имеет в своей конструкции подвал, то всю разводку первого этажа можно провести там. Это удобно в плане монтажа и обслуживания. Во-вторых, трубопровод не будет видно, что увеличит пространство помещений и эстетику их внешнего вида. Закладывать в стены трубы канализации не рекомендуется. Для них обычно сооружаются короба их разных отделочных материалов с устройством каркаса.

Монтаж канализации в подвале дома

Внешняя канализация частного дома

Она проще внутренней в плане ее монтажа. Но кроме труб в канализационную систему входят септик или колодец, а также несколько смотровых колодцев. Начинается монтаж системы канализации (внешней) с земляных работ. С помощью лопат выкапывается котлован под септик или колодец, а может быть несколько котлованов, если септик будет сооружаться в виде нескольких переливных колодцев. Далее от него к дому выкапывается траншея. Основное к ней требование – прямолинейность без большого количества изгибов и поворотов, плюс придерживаться уклона в сторону колодца.

Кстати, насчет уклона трубопровода для наружной системы. Все зависит от диаметра используемой трубы. К примеру, для труб диаметром 110 мм уклон должен составлять 20 мм на один погонный метр собираемого трубопровода. Для трубы 160 мм – 8 мм уклон, для 200 мм – 7 мм.

Уклон монтажа канализационных труб

Что касается минимального количества отводов, то это немаловажная составляющая, от которой зависит эффективность работы всей системы. Все дело в том, что любой даже самый незначительный поворот от прямолинейности трубопровода – это место, где может образоваться засор. И если угол наклона будет выбран неправильно, то он гарантированно образуется именно в этом месте.

Правила монтажа

Если устанавливается стандартный септик, сделанный из пластика или металла, то проблем с его монтажом возникнуть не должно. Дно котлована выравнивается по горизонтали, подсыпается песком толщиною 15-20 см, утрамбовывается. После чего в него надо опустить септик.

Внимание! Входной патрубок септика должен быть сориентирован точно по трубе канализации. Оптимально, если они будут располагаться на одной оси. Отклонения возможны, но небольшие.

Установленный септик

Если обустраивается колодец или септик из разных материалов, то есть, неготовый вариант, то сложность монтажа канализации в частном доме резко возрастает. К примеру, колодец из железобетонных колец. Надо выкопать котлован, засыпать в него песчаную или щебеночную подушку толщиною 15-20 см, утрамбовать, залить бетонный слой толщиною не менее 7 см, по возможности уложить в него армирующий каркас из металлической сетки или арматуры.

Затем надо выждать несколько дней, чтобы бетонное основание просохло. И уже после этого собирать при помощи подъемного крана и сами железобетонные кольца. А перед этим кольца дополнительно гидроизолируются снаружи. Все это сложно и затратно. Поэтому самый простой вариант – установить готовый септик, на худой конец герметичную или негерметичную емкость.

Соединение двух канализационных труб

Теперь что касается самого монтажа канализационных труб. С их уклоном все понятно. Но есть один немаловажный процесс – их теплоизоляция. Еще совсем недавно канализационные трубы укладывали ниже уровня промерзания почвы. Для чего производился огромный объем земляных работ, ведь во многих регионах данный показатель больше 1,5 м. Сегодня можно такой способ утепления канализации не использовать. Применение теплоизоляционных материалов разного вида решает эту проблему.

Конечно, перед многими стоит вопрос, какой утеплитель для труб выбрать. На сегодняшний день идеальный вариант – это теплоизоляционные цилиндры (скорлупы), которые изготавливаются практически из всех видов утеплителей: минеральной ваты, вспененных полимеров разного рода и так далее. Скорлупу просто надевают на трубу и крепят при помощи хомутов или скотчем. Кстати, трубы внутренней канализации, расположенные в неотапливаемом подвале также надо утеплять этим материалом.

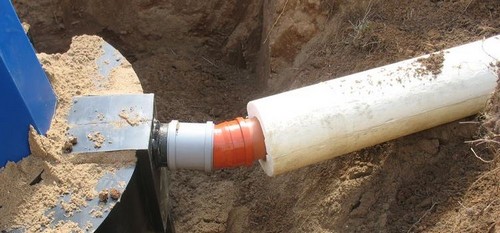

Теплоизоляция канализационной трубы

Если наружная канализационная система имеет очень большую длину, то необходимо устанавливать в нее смотровые колодцы. Один колодец на 50 м длины прямолинейного трубопровода. Обязательно монтируется колодец возле отводов или соединений (к примеру, когда к основной ветке присоединяется ветка от уличного бассейна или летней кухни). Их назначение – контролировать канализационные потоки и при необходимости через них проводить ремонт и очистку системы.

Можно приобрести уже готовые колодцы, такие сегодня предлагают производители канализационных труб. А можно изготовить их своими руками из тех же труб только большого диаметра, к примеру, из 400 или 500 мм. Они устанавливаются в траншеи в вертикальном положении и соединяются с торцами присоединяемых труб.

Внимание! Откуда начинать монтаж канализационных труб: от септика или от дома, каждый решает сам.

Схема монтажа

• Дно выкопанной траншеи выравнивается с учетом наклона системы канализации. Большая точность здесь не требуется.
• Делается песчаная подсыпка толщиною 15-20 см. Именно ее и надо будет строго выравнивать под уклон прокладки труб.
• После этого производится сам монтаж труб. И на этом этапе сверяется угол наклона системы при помощи длинного уровня.
• Соединение трубы с септиком и трубою внутренней части канализации частного дома.
• Что касается утепления, то цилиндры надеваются до того, как будет производиться соединение. То есть, сначала выставляется труба строго по уклону, затем на нее надевается утеплитель, и уже после этого ее укладывают в траншею.
• Производится засыпка траншей грунтом.

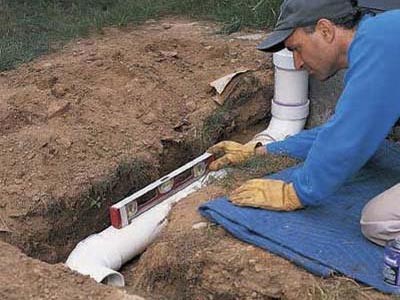

Установка труб под уклон

Каждый хозяин старается обустроить свой дом максимально комфортно. Но, говорить о полноценном комфорте жилья, если в нем отсутствует канализация, не приходится. Поэтому устройство данной системы является крайне важным моментом, которому необходимо уделить особое внимание.

В данной статье мы подробно рассмотрим, как выполняется внутренняя канализация в частном доме.

Общие сведения

В первую очередь следует сказать, что все работы по организации в доме канализации сводятся к следующим работам:

• Обустройство наружной канализации – к ней относится все, что расположено за пределами дома. Это трубопровод и септик или выгребная яма. В случае наличия централизованной канализации, работы сильно упрощаются.
• Обустройство внутренней канализации – к этим работам относится монтаж стояка, фановой трубы и разводки к санузлам. В первую очередь следует заняться обустройством именно внутренней системы.

Конечно, для сооружения системы можно обратиться за помощью к специалистам, однако, если выполнить эту работу самостоятельно, то можно существенно сэкономить финансы. В этом нет ничего сверхсложного, единственное, необходимо строго придерживаться определенных правил и требований, которые предъявляются к подобным монтажным работам.

Схема канализационной системы должна соответствовать планировке дома. Правда, еще при его планировании желательно компактно расположить помещения, к которым будет осуществлен подвод воды и отвод стоков.

К таким помещениям относятся:

• Кухни;
• Ванные комнаты;
• Санузлы;
• Прачечные и пр.

Компактное расположение этих комнат позволит упростить работу по монтажу системы. Наилучший вариант планировки — когда все сантехнические приборы могут быть привязаны к одному коллектору, через который будет осуществляться отток стоков в .

В случае, когда дом большой и в нем предусмотрено несколько помещений с подводом воды и отводом стоков, расположенных в разных частях строения, специалисты рекомендуют использовать канализационную систему с несколькими септиками или выгребными ямами. Кроме того, если дом имеет два и больше этажей, необходимо установить стояки.

Внутренняя канализация

Диаметры трубопровода

Для каждого дома требуется индивидуальная схема канализации. Однако, существуют некоторые общие стандарты. В первую очередь они касаются труб:

Совет! Целесообразней всего для обустройства канализации использовать поливинилхлоридные трубы, так как на них невысокая цена,они долговечные и более надежные, чем чугунные. Кроме того, монтировать такой трубопровод значительно проще.

Схема канализационной системы

Начинать обустройство канализации своими руками следует с определения места расположения стояка или коллектора. Затем от стояка выполняется схема дальнейшей разводки. Однако, предварительно следует ознакомиться с особенностями выполнения канализационных схем.

В дальнейшем по подготовленной схеме можно выполнить расчет материалов и сантехнического оборудования, что обязательно понадобится для обустройства канализации.

Схему можно выполнить на обычном листке тетради в клеточку или миллиметровке. При этом понадобится линейка, рулетка и карандаш.

Схема внутренней канализации в частном доме выполняется в следующем порядке:

• В первую очередь необходимо составить план дома в масштабе. Если неизвестны размеры дома, то предварительно придется пройтись по нему с рулеткой и снять замеры.
• Далее нужно, как уже было сказано выше, определиться с местом расположения стояков.
• После этого, на подготовленном плане необходимо обозначить точки расположения сантехнических приборов и способы их подключения.
• Далее надо отметить расположение труб, которые будут соединять стояк с сантехническими приборами. Также на схеме обозначаются все соединительные элементы, к которым относятся отводы, тройники и прочие детали трубопровода.
• Все вышеперечисленные действия нужно выполнить для каждого этажа.
• В завершение работы нужно посчитать общую длину канализационного трубопровода.
• При выполнении внутренней схемы, сразу можно выполнить и наружную, к которой относится трубопровод, идущий от выпуска до станции глубокой очистки или выгребной ямы. При этом необходимо учитывать все нормы существующих СНиПов.

На этом процесс выполнения схемы завершен.

Монтаж

Пожалуй, наибольшую сложность устройство внутридомовой канализации вызывает на этапе разводки и прокладки труб. Как уже говорилось выше, самый простой вариант, использовать для канализации ПВХ или ПП трубы. В последнее время существует большой ассортимент данной продукции, поэтому не составит труда подобрать для труб колена, тройники и прочие детали.

На фото — монтаж стояка

Совет! Если проводить работы вы решили выполнять самостоятельно, следует позвать кого-нибудь на помощь, так как в одиночку процесс займет гораздо больше времени, к тому же это скажется на качестве монтажа.

Инструкция по монтажу системы выглядит следующим образом:

• Начинать работу следует со сборки стояка. Лучше всего устанавливать стояк в туалете, так как размер трубы, которая будет соединять унитаз со стояком, составляет 100 мм. Для прочности и надежности, стояк можно прикрепить к стене при помощи монтажных хомутов, однако, нередко в стене делают специальные каналы или располагают стояк в коробе.
• Места соединения трубопровода следует промазывать специальным сантехническим герметиком. Для соединения труб со стояком необходимо использовать косые тройники. Все места соединений следует дополнительно обработать специальным сантехническим герметиком.
• В местах, где трубы проходят через стену или перекрытия, специалисты рекомендуют использовать гильзу.
• В местах соединения разных по диаметру труб следует использовать специальные переходники.
• В местах пересечения трубы из раковины, душа и ванной необходимо использовать коллекторную трубу диаметр не менее 100-110 мм.
• При подключении сантехнических приборов к канализации необходимо выполнить гидрозатворы, которые не допустят проникновение в помещение неприятных запахов.

Обратите внимание! На каждом стояке необходимо устанавливать специальный тройник, который позволит в случае необходимости выполнять чистку засора. Чтобы в будущем не возникло проблем с прочисткой канализации, тройник следует устанавливать после каждого поворота системы.

При монтаже системы необходимо помнить о наклоне трубопровода. В безнапорной системе угол наклона, в соответствии со СНиПом, зависит от его диаметра:

Для обеспечения необходимого уклона, различные точки трубопровода следует располагать на разной высоте.

Совет! При монтаже труб, необходимо проверить герметичность системы, залив в нее чистую воду. Только после подобной проверки допускается полноценная эксплуатация внутридомовой системы канализации.

Монтаж выпуска

При монтаже системы специалисты рекомендуют начинать работу с выпуска, что позволит предотвратить несоответствие внутренней и наружной канализации. Выпуском называют пограничную часть системы, которая соединяет внутреннюю канализацию с наружной.

Выпуск нужно устанавливать на глубине ниже промерзания грунта. Соответственно, выходить выпускная труба должна через фундамент. Для разных регионов глубина промерзания грунта может быть разной.

Если по каким-то причинам нет возможности расположить трубу на такой глубине, можно выполнить ее монтаж и выше, но, в этом случае ее необходимо хорошо теплоизолировать, чтобы в зимнюю пору она не промерзла. Если этого не сделать, то канализацией вы сможете воспользоваться только весной, когда система оттает.

Если при возведении дома строители не побеспокоились об отверстии для выводной трубы, придется пробить его самостоятельно. Для этих целей применяют метод алмазного бурения.

Обратите внимание! Диаметр выпускной трубы должен быть не меньше диаметра стояка.

После выполнения отверстия, в него заводится труба с надетой гильзой, т.е. еще одной трубой большего диаметра. С каждой стороны фундамента, гильза должна выступать на 15 см или даже больше.

Монтаж фановой трубы

Чтобы внутридомовая канализация работала как положено, необходимо установить фановую трубу.

Она нужна по следующим причинам:

• Выравнивает внутри системы атмосферное давление, что позволяет предотвратить разряжение воздуха и гидравлические удары.
• Увеличивает долговечность канализационной системы.
• Обеспечивает эффективную работу септика.

Фановая труба, это, по сути, продолжение стояка, которое выводится за пределы крыши. Надо сказать, что некоторые мастера объединяют фановую трубу с дымоходом. Однако, специалисты не рекомендуют этого делать.

Вывод

Монтаж внутренней канализации в доме не такая сложная операция, как может показаться на первый взгляд. Единственное, крайне важно в строгости соблюдать все правила и требования, приведенные выше. В противном случае может потребоваться переделка системы, что является более сложной работой, чем ее монтаж с нуля ().

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Для комфортного проживания в загородном доме необходимо проведение систем водоснабжения, электроснабжения и канализации. Канализационная сеть частного дома включает в себя внутреннюю часть, проходящую непосредственно в жилых и хозяйственных помещениях и наружную часть, которая соединяет разводку внутри дома с очистными сооружениями. Как обустраивается внутренняя канализация, читайте далее.

Подготовка к строительству

Прежде чем приступать к строительству внутреннего канализационного трубопровода в частном доме, необходимо:

• разработать схему канализационной сети;
• приобрести материалы, необходимые для строительства;
• подготовить инструменты, которые потребуются в работе.

Разработка схемы

Схема внутренней части канализационной системы разрабатывается с учетом расположения всех основных элементов, которые необходимо присоединить к канализационному стояку:

• туалетов;
• биде;
• раковин;
• умывальников;
• стиральной машины;
• посудомоечной машины и так далее.

Основными моментами при разработке проекта являются:

• расположение центральной канализационной трубы, к которой будет подводиться разводка от сантехнических приборов;
• расположение фановой трубы, необходимой для вентиляции канализационной сети;
• необходимость поворотов и сгибов системы.

Чем компактней будут размещены элементы сети, тем проще разработать схему и соорудить внутреннюю канализацию.

После разработки общей схемы сети можно приступать к выполнению чертежа. Чертеж – это более подробная схема каждого узла канализации с указанием:

• диаметра и длины необходимых труб;
• уклона той или части магистрали;
• фитингов;
• крепежных элементов.

Чертеж разрабатывается в соответствии с ГОСТ 21.601-79.

По чертежу можно произвести точный расчет:

• длины трубопровода, составляющего внутреннюю часть системы;
• длины труб для подсоединения отдельных элементов;
• количество и разновидности фитингов, требуемых для сборки;
• количество крепежных элементов для фиксации трубопровода.

Разработать чертеж системы можно на миллиметровой бумаге или с использованием компьютерных программ по 3D-моделированию.

Подготовка материалов

Для строительства потребуются:

• трубы для внутренней канализации. Можно использовать пластиковые (ПВХ), металлопластиковые или металлические трубы, причем для организации канализационного стояка используются трубы диаметром 100 – 110 мм, а для подвода стоков от бытовых и сантехнических приборов – трубы диаметром 50 мм;
• фитинги (тройники, отводы, соединительные фитинги и так далее в соответствии с чертежом);

• специальные элементы для подключения сантехники и бытовой техники (манжеты, сифоны, гофры, соединительные патрубки и так далее);

• герметик (эпоксидная смола, самоклеющаяся лента и так далее), монтажная пена;
• крепежи (хомуты, клипсы, скобы, зажимы и так далее).

Подготовка инструментов

Для проведения работы своими руками потребуется следующий набор инструментов:

• труборез или ножовка для резки труб по размерам в соответствии с чертежом;
• паяльник, если предусмотрена сборка трубопровода методом пайки, или инструменты для нарезания резьбы (плашка, метчик), если сборка трубопровода будет производиться при помощи резьбовых фитингов;
• строительный уровень. Когда обустраивается как напорная канализация (с использованием насоса, перекачивающего воду), так и безнапорная (самотечная) канализация, при ее прокладке необходимо соблюдать определенный уклон, регламентирующийся СНИП 2.04.01-85;
• дрель и шуруповерт для установки крепежных элементов системы и фиксации труб.

Проведение и испытание канализационной сети

Строительство трубопровода и присоединение элементов

После проведения подготовительного этапа можно непосредственно осуществлять монтаж внутренней канализационной системы загородного дома, который производится по следующей схеме:

1. в местах прохождения канализационных труб наносится разметка согласно проекту (чертежу) с учетом необходимого уклона. При разметке отмечаются места расположения сантехнических приборов и дополнительного оборудования, раструбы канализационной сети и иные основные элементы системы;
2. дополнительная разметка наносится для сооружения канализационного стояка. Определяются места расположения крепежных элементов, фасонные части (ревизия, тройники и так далее), места прохождения стояка через перекрытия;

1. просверливаются или пробуриваются отверстия для прохода труб через стены и потолки. В каждом проходе устанавливается специальная гильза, фиксируемая при помощи монтажной пены. Диаметр гильзы должен быть несколько больше диаметра прокладываемой трубы;

В целях сокращения расходов на строительство канализации гильзу можно заменить отрезом пластиковой трубы, подходящей по диаметру.

1. устанавливаются хомуты или иные приспособления для крепления труб;
2. производится прокладка и фиксация канализационного стояка. На каждом этаже жилого дома монтаж должен начинаться с установки крестовины, которая располагается на минимальном расстоянии от пола (но не касается его). Крестовина необходима для разводки труб по этажу. К крестовине далее присоединяются ревизия и трубы определенной чертежом длины. Все места соединений труб герметизируются;

Чтобы упростить работу по сборке стояка для внутренней канализации, можно предварительно собрать систему в горизонтальном положении (без фиксации труб между собой). Это позволит правильно произвести обрезку и фиксацию на месте.

1. в подвальном помещении прокладываются трубы для соединения стояка (нескольких стояков) с наружной частью канализационной системы. При обустройстве выхода трубы из дома также необходимо установить специальную гильзу;

1. на чердаке обустраивается выход фановой трубы специальным устройством для прохождения кровли. Схема правильной установки устройства прилагается при покупке;

1. производится разводка труб на каждом этаже дома для подключения сантехники. При проводке не следует забывать об уровне необходимого уклона и предварительной установке элементов фиксации;

Разводку необходимо вести строго от стояка до сантехнического оборудования, а не в обратном порядке, так как можно ошибиться с размерностью труб.

1. если на отельном этаже предполагается большое расстояние от центрального стояка до оборудования, то в обязательном порядке устанавливается вакуумный клапан, препятствующий образованию в жилых помещениях неприятного запаха;
2. подключается сантехническое оборудование. Неиспользованные отводы перекрываются заглушками.

Общие правила выбора труб и обустройства внутренней канализации представлены на видео.

Испытание системы

После монтажа и проверки надежности крепления необходимо произвести испытание системы. Для этого в течение 10 минут подается вода из всех подключенных приборов. Если в течение указанного времени протечек не обнаружено и вода плавно поступает в или иное очистное сооружение, то канализационную систему можно вводить в эксплуатацию.

При обнаружении протечки тестируется каждое устройство в отдельности, устраняются выявленные недостатки и проводятся повторные испытания.

Чтобы канализационная система прослужила длительное время, необходимо соблюдать все правила эксплуатации и периодически производить осмотр и прочистку основных узлов.

В независимости от того, подключается частный дом к центральной или автономной канализации, систему удаления сточных вод на улице необходимо обустроить самостоятельно. Прежде, чем начать выполнение этой работы, нужно разработать схему монтажа, позволяющую обойтись минимальным размером трубопровода и разводок канализационной сети.

Это позволит уменьшить расходы на закупку материала и повысит эффективность функционирования системы удаления сточных вод. Особое внимание нужно уделить глубине прокладки труб, углу их наклона и надежности фланцевых соединений, так как от этих параметров зависит работоспособность канализации.

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также - с применением биофильтра и системой подачи воздуха.

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

Установка септика из двух и более камер, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Отстаиваясь в первой емкости, частично осветленные стоки по переливной трубе попадают в следующую камеру с анаэробными бактериями, разлагающими органические остатки. Читайте о том, как сделать септик своими руками из подручных материалов в статье

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах - семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме - это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.
Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Как правильно обустроить теплоизоляцию трубы

Для предотвращения возникновения аварийных ситуаций в холодное время года лучше выполнить теплоизоляцию канализации. Хорошими теплоизолирующими качествами обладают многие современные материалы, например, пенополиуретан, стекловолокно или минеральная вата. Правильно обустроить теплоизоляцию трубы можно, просто обмотав ее утеплителем и поместив в оболочку из смеси асбеста и цемента.

Можно также поверх теплоизоляции закрепить полиэтиленовую пленку. В холодных северных регионах для защиты канализационных труб от промерзания утеплительный слой дополнительно оборудуется электрической подогревательной системой. В любом случае трубопроводную сеть необходимо прокладывать ниже уровня глубины промерзания грунта, в особенности, если на поверхности образуются тающие по весне сугробы снега. Интересный опыт по укладке труб наружной канализации можно почерпнуть из нижеследующего видеоролика.

При проектировании и монтаже внутренней канализации для частного дома никто не застрахован от ошибок, которые могут привести к непредсказуемым последствиям, от появления неприятного запаха до полной неработоспособности системы. Рассмотрим в данной статье понятие внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок, возникающих в процессе всего этого.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

Правила укладки труб при сооружении внутренней канализации

В качестве центрального отводящего канала во всей системе канализации дома является стояк. Он может быть один на весь дом. Если дом слишком большой или санузлы расположены на значительном удалении друг от друга, то стояков делают два или больше. Они представляют собой вертикально установленные трубы, которые начинаются в подвале, а заканчиваются на кровле. Нижняя часть стояка соединена с наклонной трубой такого же или большего диаметра, которая выходит наружу в емкость для накопления стоков или в станцию очистки сточных вод. Верхняя часть стояка возвышается над кровлей не менее чем на 0,5 м. Она открыта или снабжена обратным клапаном. Для чего это нужно – рассмотрим далее. Все подводы, ведущие от сантехнических устройств подключены к стоякам.

Гидродинамика жидкостей в трубах

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов. Это чревато появлением запаха в помещениях. Напротив, по ходу движения жидкости возникает избыточное давление, которое способно вытолкнуть нечистоты из находящихся ниже унитаза устройств.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе. Ведь при ее наличии пониженное давление над водяным поршнем не высосет воду из сифонов, а обеспечит поступление воздуха в систему из атмосферы, что вновь уровняет давление.

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Правила устройства внутридомовой канализации, нарушение которых недопустимо

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

• Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
• Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
• Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
• Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
• Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
• Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Количественные характеристики параметров укладки канализационных труб

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

• Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
• Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

• Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
• В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
• Тройники различных видов являются фитингами для организации разветвлений труб.
• Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.
