Расчет и определение оптимальной комплектации водосточной системы.

Водосток должен справляться с главной задачей — отводить любое количество воды с кровли. Расчет водосточной системы выполняют, чтобы определить его оптимальную комплектацию и избежать нарушений в работе.

Правильный подбор диаметров труб и желобов — залог работоспособности всей системы. Поэтому такую ответственную задачу, как рассчитать водосток, лучше передать профессионалам. Но для того, чтобы определить стоимость системы перед покупкой, в инструкциях к водостокам есть специальные таблицы и формулы. По ним можно предварительно рассчитать водосточную систему.

Последовательность расчета.

1. Собрать исходные данные

Расчет водосточной системы выполняют по плану кровли и чертежам фасадов или на основе обмеров.

1.1 Измерить высоту дома.

Чтобы узать нужную длину труб, измеряем расстояние от земли до карнизного свеса, обозначенное на рисунке H. Можно воспользоваться рулеткой, спустив один конец на землю.

Рис 1

1.2 Замерить длину карниза на каждом скате.

Для замеров используют длинномерную рулетку. Периметр карниза нужен для расчета общего метража желоба. А точный подбор количества осуществляют для каждого ската в отдельности.

1.3 Для расчета длины труб (стояка) ножно снять мерки с карнизного свеса, измерить рулеткой расстояние от земли до слива.

1.4 Определить площадь кровли.

Перед тем, как посчитать водосток, вычисляем эффективную площадь кровли. Чем она больше, тем больше дождевой воды предстоит отводить системе, поэтому на основе площади подобирают сечение труб. Расчет площади кровли производят для каждого ската в отдельности, а затем суммируют.

К примеру, если скат прямоугольной формы, то:

S=B×L, где:

S — эффективная площадь поверхности кровли, м2;
В — фактическая ширина ската, м;
L — длина ската вдоль карниза, м.

Рис. 2.

Площадь скатов, которые имеют сложную форму, рассчитывается как площадь соответствующей геометрической фигуры.

Обобщенная формула для расчета количества труб диаметром 100 м: 1 водосточная труба на 100 м2 проекции кровли. Но суммарную площадь кровли можно использовать только для предварительного подбора количества сточных воронок. Расчет водосточной системы следует делать для каждого ската.

Совет. Расположение воронок и труб зависит также от длины карниза. Для карнизов длиной до 12м ливнеприемник можно установить в любом месте, свыше 12 м - ближе к центру карниза. При этом расстояние между воронками (ливнеприемниками) не должно превышать 24 м.

Рис. 3.

Чем сложнее форма кровли и архитектурные особенности здания, тем сложнее рассчитать водосточную систему. Количество ливнеприемников или стояков зависит от формы и площади кровли, а также от выбранного диаметра, о чем пойдет речь далее.

2. Подобрать желоба и трубы для ПВХ и металлических водостоков.

Зависимость сечения труб и ширины желобов от площади кровли указана в таблицах, прилагаемых к инструкциям по установке водостоков. У каждого производителя эти величины немного различаются согласно типоразмерам продукции.

Наиболее востребованы в коттеджном строительстве системы водоотведения, рассчитанные для скатов площадью не более 200 м2.

Табл. 1. Расчет водосточной системы PROFiL из ПВХ

Табл. 2. Расчет металлической водосточной системы Plannja

Подбирать систему нужно на основе площади кровли и пропускной способности водостока. Водосточные системы, представленные на Украине, в том числе, и , рассчитаны на местное количество осадков. Придерживаясь рекомендаций производителей, можно определить параметры водостока.

3. Выбрать необходимые элементы водосточной системы

Состав комплектующих для водостоков у разных производителей может отличаться. Кроме основных элементов системы — труб и желобов — нужно использовать дополнительные комплектующие того же производителя: соединители, заглушки, крепежи. Тройники, ливневые колодцы, сетки для мусора обеспечат правильную работу водостока и сделают его эксплуатацию более удобной.

Общий вид	Элемент	Основание для расчета	Необходимость использования	Форма подсчета
	Ливнеприемник (воронка)	площадь кровли,пропускная способность водостока	обязательно	таблицы 1, 2; раздел 4.3
		длина карниза		раздел 4.1
		количество углов здания	при обходе углов желобами
	Держатель желоба (кронштейн)	расстояние между держателями	обязательно	раздел 4.2
		количество желобов
		количество завершенных систем желобов
		длина желобов		для каждого карниза
		высота здания		раздел 4.4 для каждого стояка отдельно
	Соединитель труб	количество труб
		количество стояков
	Вставка трубы в «лебединую шею»	размер карнизного свеса	при выносе карниза более 300 м
	Слив (колено стока)	количество стояков	обязательно
		количество объединенных стояков	выступы или объединение труб
		количество стояков	при наличии ливневой канализации
		количество стояков

Табл. 3. Элементы водостока, особенности их применения и расчета

Определившись с набором компонентов водостока для своего дома, приступаем к расчету количества каждого из них.

4. Как посчитать водосток — подробная инструкция

4.1 Количество желобов и углов.

Для всего периметра крыши рассчитывают приблизительное количество желобов по формуле:

N_желобов=L+3,0 м,

где: L — общий периметр карниза.

Наиболее часто встречается стандартная длина желоба 3 м. После того, как рассчитали водосток, количество желобов уточняют подбором для каждого ската, чтобы минимизировать остатки. Углы желобов (внешние и внутренние) подсчитывают по количеству углов здания.

4.2 Соединители, заглушки и кронштейны желоба.

Соединители желоба для сращивания нескольких изделий для каждого карниза считаются отдельно по формуле ниже, потом суммируют:

N_соединителей=N_желобов-1

Совет. При работе с ПВХ-водостоками соединитель монтируется так, чтобы между торцами желобов оставалось не менее 60 мм для компенсации линейного расширения.

Заглушки подсчитывают по факту. На одну завершенную систему желоба — 2 заглушки.

Количество кронштейнов для желобов зависит от шага их установки.

N_кронштейнов=(L_желоба-0,3)/i+1,

где: L_желоба — длина желоба на карнизе, для которого производится расчет.

i — шаг установки кронштейнов, который зависит от материала водостока.

0,3 — сумма расстояний от крайнего держателя до края ската с обеих сторон.

Рис. 5

Классификация держателей	Внешний вид	Характеристика	Особенности монтажа
По назначению		для ПВХ-водостока	устанавливают с интервалом 50 см
		для металлического водостока	устанавливают с интервалом 60 см
По типу		компактный	крепят к лобовой доске
		универсальный	крепят к стропилам или обрешетке
По способу крепления		из ПВХ и металла	желоб фиксируется защелками
		из металла	желоб фиксируется загибающимися «лепестками» и заклепками

Табл. 4. Особенности монтажа держателей в зависимости от материала и назначения

4.3 Количество воронок.

Отвечая на вопрос как рассчитать водосток, мы определили количество и местоположение водосточных стояков (труб). Количество воронок принимают таким же. Проверить точность расчета можно по таблицам (таб. 1, таб. 2), подставляя свои значения площади ската и количества стояков.

4.4 Трубы, колени, соединители труб рассчитываются отдельно для каждого стояка.

N_труб=(H-0,25-Н_лш+L_вставки)/L_тр,

где: H — высота от карниза до земли;

0,25 — расстояние от земли до слива;

Н_лш — высота «лебединой шеи»;

L_тр— длина самой водосточной трубы (3 или 4 м);

L_вставки—длина вставки в «лебединую шею», зависит от ширины карнизного свеса (М) и высоты «лебеиной шеи».

«Лебединая шея» — элемент для отвода трубы от карниза к стене. Он включает два колена под углом 45° , 60° или 70° у разных производителей и вставку трубы между ними. Обычно вставка требуется там, где ширина карнизного свеса более 250мм.
При расчете вставки можно ориентироваться на таблицы:

Табл. 5. Размер вставки при колене 60°

Табл. 6. Размер вставки при колене 70°

Как вариант — воспользоваться упрощенной схемой, измерив длину вставки между двумя коленами и прибавить 100 мм.

Рис. 7.

При расчете водосточной системы PROFiL (или другого ПВХ-водостока) для соединения труб стандартной длины 4 м используют соединители.

Расчет соединителей:

N_соед=N_труб- 1,

где: N_труб — количество труб в одном стояке.

Количество коленей определяется из расчета 2 колена трубы и 1 колено стока (слив) на каждый стояк или сливную воронку в системе.

Для организованного водоотвода на конце трубы вместо слива монтируют ливневой колодец. Если труба огибает выступы на фасаде или две трубы объединяет тройник, то это учитывают при расчете.

4.5 Держатели труб.

Системы из металла и ПВХ имеют свои особенности, которые нужно учесть при расчете. Чем сложнее архитектура здания, тем важнее применение вспомогательных элементов и их точный подбор. Перед тем, как посчитать водосток, определите перечень и количество всех необходимых элементов, включая крепления и аксессуары для водостока. Расчет водостока лучше доверить профессионалам, тем более, если здание имеет сложную крышу. Тогда система будет максимально соответствовать особенностям здания, что гарантирует ее долгую и эффективную работу круглый год. Дом будет надежно защищен от осадков. А еще продуманный расчет водосточной системы улучшит внешний вид всего дома, потому что используется оптимальное количество элементов для правильной работы водостока.

Если Вы хотите использовать этот материал на своем web-ресурсе, Вы можете скопировать Заголовок и Аннотацию статьи с последующим указанием ссылки на оригинал. Ссылка на источник обязательна . Полное копирование статьи, а также ее рерайт и частичное копирование запрещено .

Для изготовления системы используют один из трех видов материалов:

оцинкованная жесть;

пластик ПВХ;

металл, обтянутый защитной пленкой.

Оцинкованная жесть отличается дешевизной и позволяет при необходимости изготовить колена, воронки, желоба и другие элементы системы в произвольном размере. К недостаткам относятся недолговечность (тонкая жесть быстро ржавеет) и негерметичность стыков, через которые вода будет вытекать в случайных местах желоба или стояка. Протекающая по жестяной системе вода сильно шумит.

Элементы из ПВХ обладают малым весом, не подвержены коррозии, находятся в нижней ценовой группе. Пластиковые конструкции незаменимы при монтаже на ветровых досках старых строений. Подходят для малоэтажных зданий, гаражей, дачных домиков. При стекании по желобу из пластика дождевая вода создает малый уровень шума, поэтому этот материал рекомендуют при установке возле окон жилых мансард. Недостатки водосточной системы из ПВХ - хрупкость материала и плохая стойкость к низким температурам. На кровле требуется установка снегозадерживающих элементов, чтобы соскальзывающий с крыши сугроб не проломил водосток.

Водосточная система из защищенного пленкой металла отвечает всем потребительским требованиям. Недостатками считаются относительная дороговизна, массивность элементов и требовательность к аккуратности при транспортировке и монтаже. Нарушенное покрытие приведет к быстрому ржавлению, поэтому при установке используется специальный инструмент. Рекомендуется соблюдение температурного режима при монтаже и эксплуатации, так как перегрев вызывает отслаивание и пузырение пленки. Рекомендуется выбор этого материала при большой площади кровли, в условиях тяжелого климата и при проектировании крепления системы водостока к стропилам, а не к ветровым доскам.

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу.
Михаил, ООО "СТМ-Строй"

Без водостоков не обходится ни один дом: слишком большие разрушения способна причинить самопроизвольно падающая со свесов вода. Чтобы грамотно и эффективно устроить водослив, производится расчет водосточной системы.

Расчет водосточной системы по СНиП

В соответствии с Нормативами и Правилами, при расчете должны учитываться следующие характеристики:

• общая площадь крыши ;
• среднегодовое количество осадков;
• температурный минимум в зимнее время в данном районе.

Также необходимо учитывать дождевую канализацию.

При расчете водостока для крыши определяется:

• Количество желобов: суммарная длина карнизного свеса, поделенная на длину одного желоба.

В данном примере общая длина свеса 36,4 метров. Отнимаем длину угловых элементов (по 20 см на одну сторону 12*20см = 2,4 м), остается 36,4-2,4=34 метра. Длина 1 желоба - 3 метра. Значит вам надо будет приобрести 12 желобов (34/3 = 11,3 шт.).

• Количество соединительных муфт для желобов – по числу будущих соединений;

В примере на фото, необходимо будет купить 16 муфт:

• Число кронштейнов для крепления желобов: общая длина желоба, поделенная на шаг между кронштейнами (для пластика 60 см, для металла – 70);

• Если система незамкнутая (есть желоба с открытыми торцами) – число заглушек для торцов. Например, на двускатной щипцовой крыше будет две нитки желобов и, соответственно, четыре заглушки.

Обратите внимание

• Угловые элементы желобов – зависит от числа наружных и внутренних углов дома. При расчете общей длины желоба нужно учитывать их тоже, чтобы минимизировать количество отходов;

• Расчет водосточных воронок – по числу труб;

• Трубы: количество зависит от числа водостоков и высоты дома. Изогнутые колена подбираются в зависимости от ширины свеса;

• Хомуты – по штуке на каждое соединение секций. Например, если на один водосток используется одна трехметровая труба – два хомута, наверху и внизу.

Отвод трубы располагается в 30 сантиметрах от земли (или в 15, при наличии коллектора).

Статьи по теме

Расчет водостока по площади кровли

Плоская крыша в последнее время обрела огромную популярность по множеству причин. В первую очередь это касается дополнительных возможностей для дома и более легкого обустройства.

Но при этом существуют определенные особенности ее конструкции, которые ни в коем случае нельзя игнорировать. Одним из них является внутренний водосток такой кровли, которого должно быть проведено корректным образом и в соответствии с установленными правилами.

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли . Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы . Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона .

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе . Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Сифонная система

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Плоская кровля с внутренним водостоком – что это и зачем он нужен

Отсутствие скатов кровли лишает крышу естественного уклона для того чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.

В таких случаях на зданиях можно обустраивать внутренние или .

Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.

Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.

Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.

Основными преимуществами плоских кровель с внутренним водостоком являются:

• повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
• отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
• более высокая эффективность отведения воды.

Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение . Осуществлять в таких случаях очень сложно. Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.

Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома.

Устройство водостока

Устройство внутреннего водостока для плоской крыши

На данный момент разработана одна из наиболее эффективных конструкций систем внутреннего водостока для плоской крыши. В первую очередь она включает в себя колпак, составными компонентами которого является крышка и стакан.

Верхняя часть, то есть крышка, должна быть съемной, тогда как во внутренней части не всегда выделяют конкретные элементы – они могут составлять одно целое. Между крышкой и колпаком стоит решетка – часть водостока, защищающая его от попадания различных посторонних вещей. Именно между плоскими гранями воронки встык к решетчатой части и монтируется водоизолирующий настил.

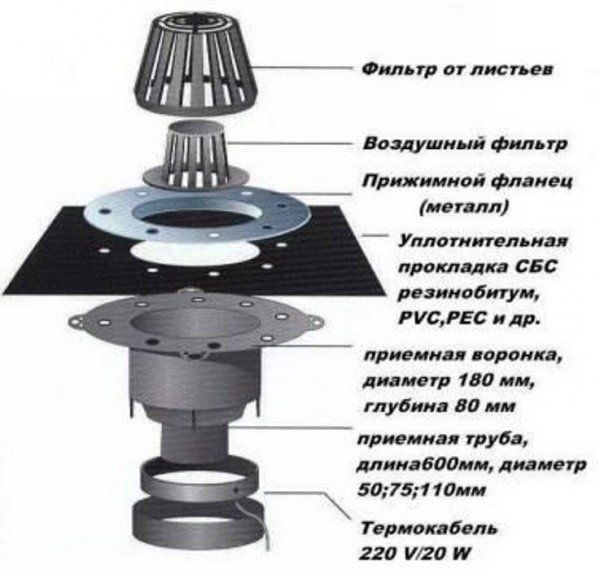

Стандартную воронку для отвода воды из плоской крыши составляют следующие элементы:

• фильтр от листьев;
• воздушный фильтр;
• металлический прижимной фланец;
• уплотнительная прокладка из резинобитума;
• приемная воронка;
• приемная труба;
• термокабель.

Водосточная воронка

Устройство внутреннего водостока на плоской кровле имеет некоторые отличительные особенности, которые следует отметить:

• нередко стакан оснащен расширенным снованием, предназначенным для зажима водоизоляционного слоя;
• минимальное количество воронок между ендовами – зонами поверхности кровли, создающими входящий угол;
• самое большое допустимое расстояние между воронками может быть 48 метров ;
• диаметр труб может быть разным – от 85 до 200 миллиметров;
• необходимо предусмотреть специальные устройства проведения ревизий, а также осмотра системы и ее чистки (чаще всего их устанавливают снизу дома);
• стояки и трубы для отвода воды должны не только хорошо функционировать при нормальном стоке, но и работать при различных засорах и проблемах.

Если устройство стока воды будет правильно продумано, никаких проблем в дальнейшей его эксплуатации не возникнет. Поэтому важно придерживаться определенных правил проектирования и монтажа таких систем.

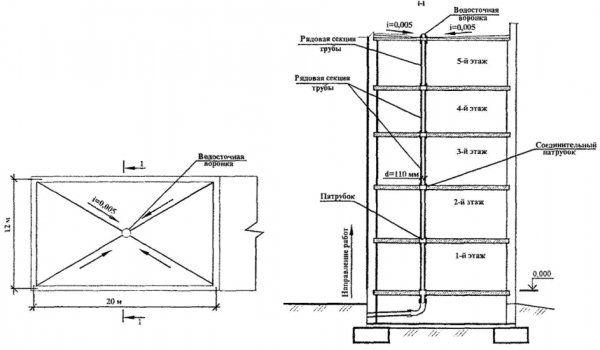

Схема водостока

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.

1. Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.
2. Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов . Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
3. Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус , предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли. А к нему уже крепить непосредственно водоприем.
4. Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.
5. Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов . Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние.

Монтаж системы

Расчет внутреннего водостока плоской кровли

Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.

Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление.

Также при осуществлении расчета нужно учитывать некоторые важные факторы:

• погодные условия в зоне, где находится дома;
• численность возможных осадков;
• некоторые особенности конструкции самой крыши;
• габариты самого сооружения;
• обратный напор, который может создавать жидкость.

ОБРАТИТЕ ВНИМАНИЕ!

Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.

Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении.

Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга . Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.

Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

• Водосборники могут быть установлены на расстоянии 60 метров друг от друга . Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.
• Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
• Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.
• Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника . Это можно делать при помощи отводов или тройников.
• Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить . При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

Монтаж воронки

Полезное видео

Монтаж водосточной воронки в видео-формате:

Заключение

Плоская кровля с внутренним водостоком – это прекрасное решение отведения атмосферных осадков, если система была продумана и выполнения по всем правилам и в соответствии с индивидуальными особенностями строения и региона, где оно находится.

Поэтому к данной работе следует относиться максимально серьезно и тщательно, чтобы не допустить никаких ошибок, которые в дальнейшем могут привести к неблагоприятным последствиям.

Вконтакте

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов :

• организованная;
• неорганизованная.

Расчет наружного выполняют с учетом следующих требований :

• подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
• продольный соблюдают на уровне не менее 2%;
• желоба должны обладать бортами с высотой более 120мм;
• расстояние между трубами водостока составляет не более 24 метров;
• диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

• стояк;
• воронка;
• отводная труба;
• выпуск.

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований :

• если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
• при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
• если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных - 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

Подсчет количества крепежных крюков ведут по следующей формуле :

N=(L – 0,3)÷(0,6 +1);

где N – количество крюков;

Подсчет количества водосточных труб можно найти, используя формулу :

N=(0,2×Н карниза –Н изгиба +L вставки)÷ L трубы;

где N – количество водосточных труб;

Н карниза – высота от земли до карниза;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли.
