При покупке новой стиральной машинки или при переезде перед вами появляется задача подключения аппарата к водопроводу. Для такой цели чаще всего используют кран, называемый тройником.

Предназначение

Мысль о том, что кран-тройник для стиральной машины не так и важен, появляется у многих людей. Таким пользователям, скорее всего, неизвестно понятие гидроудара в водопроводных трубах, в результате которого и металлическая, и металлопластиковая труба может разойтись по шву. И если заливной шланг подключить прямо к водопроводу, существует большой риск, что он порвется из-за такого гидроудара, что приведет к потокам воды в квартире.

Использование крана-тройника убережет вас от необходимости переделывать ремонт и в вашей квартире, и у соседей снизу. И именно тройник особенно удобен, так как позволяет врезать в водопровод сразу несколько бытовых приборов, например, посудомоечную и стиральную машинки.

Виды кранов

В подключении стиральной машины могут использоваться:

• Тройники либо проходные краны. Они применяются для врезки в трубопровод.
• Угловые краны. Их выбирают, если нужно подключить технику к отдельной ветке.

Каждый вид этих кранов бывает вентильным, шаровым или проходным. Отличия заключаются в способе перекрытия в таких кранах воды. Кроме того, они могут отличаться материалом, из которого сделаны (обычно это латунь или силумин).

Краткий видеообзор тройников/кранов смотрите в нижеследующем видео.

Какой лучше установить?

Подбирать подходящий кран следует в первую очередь с оглядкой на ваши навыки и финансовые возможности. Выбор типа крана должен основываться на бюджете покупки, а не на местоположении стиральной машинки.

Наиболее экономичным и простым является проходной кран, так как для его установки не нужны особые приспособления. Подсоединив такой кран к подающему воду шлангу, стиральную машинку можно подключить к смесителю, умывальнику, водонагревателю (к трубе, подающей воду в бак нагревателя) или даже к сливному бачку (как после шлангочки, так и до нее). Выбирая проходной вентиль, важно уделить внимание направлению его рычажка, чтобы он не упирался в стену и к нему было легко подобраться.

Для подключения тройника нужно подготовить газовый ключ и набор ключей. Также для работы вам понадобится ФУМ-лента, которую надо накрутить на резьбу. Затянув соединение с помощью газового ключа, нужно проверить его герметичность. Установка тройника на старые трубы не рекомендуется.

Процесс подключения смотрите в следующем видео.

Если вы собираетесь установить угловой вентиль, следует приобрести дополнительную трубу. Также вам понадобится специальный тройник, который устанавливается в участки трубы. В целом монтаж углового крана такой же, как подключение крана-тройника, то есть вам нужно воспользоваться ФУМ-лентой, намотав ее на резьбу. Затем вентиль вкручивается в трубу, а к нему подсоединяется шланг от машинки. Далее соединение затягивается газовым ключом.

Способы подключения к водопроводу

Металлическая труба

Проще всего подключить машинку к месту, где уже имеется тройник для смесителя, унитаза или посудомоечной машины. Отсоединив шланг прибора, на его место устанавливают еще одни кран-тройник. В его выходы вставляют и подключенную ранее сантехнику, и кран для стиральной машины.

Вторым способом будет использование «вампира» - особого приспособления, которое крепится к трубе хомутами. У «вампира» присутствует схожее с тройником ответвление с резьбой. Технология подключения в следующем видеоруководстве.

Технология врезки в магистраль зависит от типа материала трубопровода. И поскольку коммунальные водопроводы собирают из оцинкованных, чугунных или полимерных труб, то для полноты информации нам придется рассмотреть не одну, а сразу три технологии обустройства врезки. Итак, начнем.

Если в строительстве коммунальной магистрали использовали полимерную арматуру, то врезка в водопровод под давлением будет реализована следующим образом:

Сверло вводят в патрубок только сквозь запорный вентиль, который перекрывают после «пробоя» тела трубы и извлечения режущего инструмента. При этом сверление осуществляется с помощью особой насадки, обеспечивающей герметичность стыка. А в некоторых моделях электросварных седелок в отводы встраивают коронку-фрезу, которую вращают внешним воротом или разводным ключом.

• В финале остается лишь завести трубу внешней ветви водопровода в траншею, соединив ее с запорным вентилем с помощью обжимной муфты.

Ну а при желании на месте монтажа можно построить смотровой колодец. Для этого нужно углубить дно котлована, сформировав на нем песчано-гравийную подушку, на которую опускают кольца шахты (первое – с прорезанными под трубу стенками). При желании подушку можно укрепить 10-сантиметровой заливкой из бетона сорта М150 или М200. Оголовок колодца с люком должен выходить на нулевой уровень грунта. Такая конструкция облегчит ремонт домашнего водопровода. Ведь у владельца появится возможность перекрывать систему не только с помощью центрального вентиля, расположенного в доме.

Врезка в чугунную трубу водопровода осуществляется немного иначе. Ведь металлическая труба намного тверже полимерной, но пластичность этого материал оставляет желать лучшего – чугун может лопнуть в любой момент. Поэтому при обустройстве врезки используют следующую технику:

Для высверливания отверстия в чугунной трубе используется особая коронка с твердосплавными режущими пластинами. Другим инструментом чугун разрезать нельзя.

• В финале коронку извлекают из вентиля и перекрывают поток воды. Монтаж внешней ветви бытового водопровода, отходящий от седелки к счетчику, выполняют по стандартным правилам.

Обустройство смотрового колодца поверх места врезки желательно, но необязательно.

По кольцевой жесткости стальные трубы не уступают чугунной арматуре. Но сталь - это более пластичный железоуглеродистый сплав, чем чугун. Поэтому при врезке в стальную трубу можно использовать оригинальные технологии, которые похожи на способы стыковки полимерных труб. В итоге техника обустройства врезки в стальной трубопровод выглядит следующим образом:

• Трубу раскапывают, зачищают от ржавчины и подготавливают к сварным работам.
• Далее на тело трубы наваривают (встык) резьбовой или фланцевый патрубок, изготовленный из «магистральной» арматуры. Впрочем, для патрубка можно выбрать любую разновидность трубного проката из конструкционной стали.

После сварки шов проверяют на герметичность, промазав изнутри керосином и очертив снаружи мелом. Масляные пятна на внешней поверхности укажут на дефекты герметичности стыка.

Кроме того, необходимо отметить, что уклон внешней ветви и, соответственно, патрубка седелки должен составлять 2 градуса по направлению к дому. А после сборки внешней ветви, до монтажа счетчика учета расхода воды, ее нужно проверить на герметичность. Закапывать траншею от места врезки к дому можно только после завершения успешной проверки герметичности трубопровода.

Врезка в бытовой водопровод внутри дома

С помощью врезки мы можем обустроить ответвление от основной линии домашнего водопровода, с помощью которого можно подключить дополнительный источник потребления или систему полива.

Если водопровод запитан от колодца, то врезку в трубу можно обустроить где угодно. При магистральном водоснабжении врезку можно установить только за счетчиком учета потребления воды.

При этом технология обустройства «внутренней» врезки несколько отличается от вышеописанного способа. Ведь напор во внутренней сети можно отключить в любой момент, попросту перекрыв центральный запорный вентиль. Поэтому для врезки в данном случае нужен обычный тройник, а сама работа реализуется следующим способом:

Монтаж новой линии проводят при работающем водопроводе. Ведь отвод тройника перекрыт отдельным запорным вентилем.

Подведем итоги

Как видите: врезка трубы осуществляется не очень сложно. Правда, техника сварочного монтажа патрубка к стальному водопроводу доступна лишь профессионалам. Но монтаж седелок на полимерный или чугунный трубопровод не вызовет затруднения даже у неподготовленного домашнего мастера.

В итоге вы можете врезать домашний водопровод в магистральную линию даже своими руками. Только не забудьте получить разрешение у коммунальных служб и прочих контролирующих организаций. Иначе вашу врезку обрежут как незаконное подключение, а все ваши усилия окажутся напрасными.

В период массовой застройки большинство внутридомовых коммуникаций делали из чугуна или стали. Конструкции были не только тяжелыми, громоздкими, но и срок их службы давно уже закончился. Монтировались они при помощи сварки, а выходы герметизировались с использованием пакли или цемента. Именно в этих местах чаще всего происходили аварии.

Развитие технологий положило начало использованию в водопроводно-канализационном хозяйстве труб и соединительных деталей из новых материалов - ПВХ, полиэтилена, полипропилена. Особо востребованным стал тройник сантехнический, который также производится из полимеров и с успехом соединяется даже с чугунными стояками.

Если ранее подобный ремонт был под силу только специалистам ЖЭКа, которые приносили новую трубу, приваривали вместо старой и законопачивали такое соединение по старинке, то теперь работы по можно произвести самостоятельно, в облегченном варианте и без какой-либо сварки.

Какой материал предпочесть?

Ремонт в санузле нередко связан с заменой сантехники, что автоматически вызывает желание обновить трубы. Полимерные трубы имеют массу преимуществ перед железными, что обеспечило им высокую популярность. Пластиковые трубы и тройник сантехнический ПВХ имеют гладкую внутреннюю поверхность, которая не подвержена покрытию известковым налетом, налипанию различных отложений, в которых могут развиваться микроорганизмы.

Она намного легче по весу, дешевле, имеют более длительный срок службы и массу универсальных комплектующих, что делает работу с ними удобной и простой.

Соединительные элементы в системе канализации

Кроме труб и переходников, одним из главных элементов трубопровода является тройник сантехнический, который необходим для создания изгибов, отводов или подключения дополнительных сантехнических устройств.

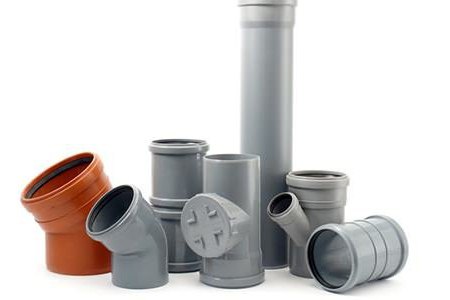

Тройники бывают разными по форме, различаются размерами и функциями. Они используются как во внутренних конструкциях, так и в устройстве наружных трубопроводов. Например, тройник сантехнический пластиковый применяется для отвода канализационных стоков и рассчитан на температурный режим до +90. Он имеет стойкость к щелочам и кислотам (правда в малых количествах).

Кстати, необходимо знать, что пластик для наружных работ имеет коричневый (оранжевый) цвет, а для внутренних работ - серый. Можно подобрать тройники для соединение труб разных диаметров и разного назначения.

Как установить тройник сантехнический самостоятельно?

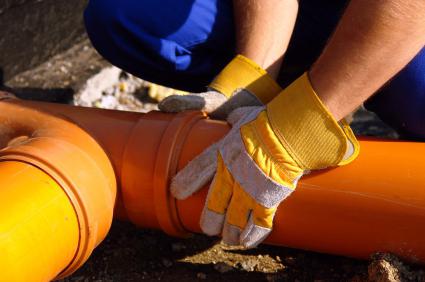

Соединяются части пластикового трубопровода очень легко. Если тройник имеет резиновый уплотнитель, то труба вставляется плотно, достаточно лишь смочить резину мыльным раствором. Если нет, то внешнюю часть трубы и внутреннюю часть раструба тройника смазывают клеем или герметиком и соединяют.

В случае, если труба длиннее, чем нужно, ее укорачивают, часть трубы можно отрезать ножовкой с мелкими зубьями, после чего наждачной бумагой или напильником на срезе сделать небольшую фаску для облегчения стыковки.

Тройник сантехнический ПВХ ревизионный имеет особое назначение - он имеет заглушку на боковом отводе, которая снимается при устранениях засоров.

При обустройстве водопроводной сети часто необходимо сменить направление ее прокладки либо подсоединить дополнительные ответвления. Сделать это помогает специальный фитинг - водопроводный тройник. Так же, как и сами трубы, он может делаться из разных материалов. Разберемся в особенностях и предназначении этого изделия.

В таком изделии есть три конца с отверстиями. Два из них, расположенные на одной линии, сопрягаются с основным трубопроводом. Отвод, размещенный к ним перпендикулярно, служит для подсоединения ветки водопроводной сети.

Внутри зданий чаще всего используются элементы диаметром:

• 40 мм;
• 20 мм (три четверти дюйма);
• 15 мм (половина дюйма).

Арматура может соединять части водопровода одинакового или разного диаметра (например, стояк и ответвление в квартиру). Исходя из этого производители выпускают изделия, отличающиеся по диаметру отверстий. По этому параметру существуют такие виды тройников для водопровода:

• равнопроходные аналоги: у них одинаковое сечение всех сторон;
• переходные элементы обладают двумя концами идентичного диаметра и одним отверстием иного размера;
• у комбинированных деталей концы могут отличаться сечением (также у них одна наружная резьба и две внутренние).

По способу соединения есть такие разновидности изделий:

• элементы с внешней нарезкой;
• детали с внутренней резьбой;
• фитинги с накидной гайкой;
• изделия со сварным сопряжением;
• аналоги с комбинированным соединением.

Металлические фитинги

Чаще всего применяются металлические тройники. Они используются не только для бытовых водопроводных сетей, но и для промышленных.

Чаще всего металлическую арматуру производят методом литья, для этого применяют:

• медь;
• латунь;
• бронзу;
• сталь: нержавеющую, оцинкованную, никелированную, углеродистую, легированную;
• чугун.

Стальные изделия могут быть резьбовыми либо приварными.

Кроме литья при изготовлении металлической арматуры используются такие способы:

• горячее штампование;
• сваривание заготовок;
• гидроштампование.

В качестве заготовок применяются бесшовные либо электросварные трубы. При производстве изделий используются отрезные (нарезают заготовки) и торцовочные станки.

Производство происходит в два этапа. Сначала на отрезном агрегате приготавливается кусок металла заданных размеров. Затем из него производится фитинг одним из вышеперечисленных способов.

Чаще всего применяется способ штамповки. Заготовки делаются из цельных листов, поэтому этот метод самый экономичный. При промышленном производстве фитинги изготавливаются методом горячего штампования, т. к. он выгоден при изготовлении большого количества арматуры. Способ гидроштампования в основном применяется на небольших производствах.

Важно! Основное преимущество металлических тройников - их высокий уровень прочности. Они могут выдерживать высокое давление в водопроводной сети.

Не стоит экономить на качестве арматуры. От этого зависит надежность и срок службы водопровода. Подбирая арматуру, следует учесть, какие наружные и внутренние нагрузки (давление в сети) будут воздействовать на водопровод. Надо принять во внимание и их продолжительность.

Тройники для пластиковых и металлопластиковых труб

В отдельную категорию стоит выделить тройник для водопровода из пластика либо металлопластика. По способу соединения тройники делятся на:

• резьбовую арматуру;
• сварные (используется специальный паяльник) элементы;
• цанговые (обжимные) элементы;
• сегментные детали;
• пресс-гильзовые фитинги;
• комбинированные аналоги.

По материалу изготовления арматура для пластиковых труб может быть:

• металлической;
• пластиковой;
• композитной.

Пластиковые тройники, в том числе цанговые и сварные, производятся из полипропилена, полиэтилена и поливинилхлорида.

Важно! Главное их преимущество - инертность к транспортируемому ресурсу и окружающей среде. Благодаря этому пластиковые тройники могут эксплуатироваться до 50 лет.

Композитные фитинги делаются из ПНД (полиэтилен низкого давления), внутри которых расположены стальные, латунные либо бронзовые втулки. Подобная арматура чаще всего применяется для сопряжения меж собой пластиковых и металлических трубопроводов. Со стороны, предназначенной для металлической сети, арматура оснащена соответствующей резьбовой втулкой. Конец, соединяемый с пластиковой трубой, сварной либо обжимной. Это позволяет включать в сеть контрольно-измерительные приспособления, например, манометры.

Фитинги с краном

Современные жилища нередко оборудуются посудомоечными и стиральными машинами. Для их подключения необходим водопроводный тройник с краном.

Такой фитинг чаще всего состоит из:

• никелированного корпуса из латуни;
• шаровой задвижки;
• рукояти, в большинстве случаев она пластиковая;
• резиновых либо тефлоновых уплотнительных колец;
• штока;
• накидной гайки.

Используется бытовой тройник для подключения стиральной машины к водопроводу, а также прочей бытовой техники, потребляющей воду.

Подсоединяется элемент с помощью прижимной гайки, способом штуцерного сопряжения. При этом краник можно установить в подходящем для пользователя положении. Технические характеристики:

• арматура выдерживает температуру транспортируемого ресурса от −10 до +95º;
• предназначен элемент для использования в водопроводных сетях с давлением не более 8 бар;
• угол проворачивания рукояти краника составляет 90º;
• масса элемента примерно 100 г;
• сечение отверстий может быть 15 либо 20 мм;
• резьбовые соединения бывают внешними либо внутренними;
• срок службы изделия 4000 циклов.

Водопроводные тройники могут делаться из разных материалов и предназначаются для различных типов труб. Соединять их с трубопроводом можно также самыми разными способами. Благодаря этому есть возможность выбрать детали для сети любой конфигурации и конструкции.
