Есть на нашей планете жилища, жители которых не закрывают дверь на ключ. Мы к такой категории не относимся. Для нас дверной замок — надёжный защитник, призванный охранять дом от нежелательных вторжений. Дверные замки бывают разного типа, давайте попробуем разобраться, чем они отличаются и как работают.

По типу установки дверные замки делятся на три вида:

1. Накладные. Самый простой вариант. Поменять накладной замок легко самостоятельно, ведь он крепится сверху дверного полотна. В комплект также входит металлическая насадка на косяк, а вот ручка обычно — нет. Накладные замки нельзя назвать надёжным вариантом.
2. Врезные замки. Вкладываются внутрь полотна двери, как входной, так и межкомнатной. К такому типу сейчас можно отнести большинство современных замков.
3. Встроенные. Вариант для металлической двери. Замок выступает непосредственной частью дверного полотна, то есть дверь продаётся уже с закрывающимся механизмом.

Каким бы ни был дверной замок, его устройство включает в себя следующие детали:

• ручка;
• фалевый язычок;
• выдвижные ригели;
• накладная панель;
• секретный механизм, который также принято называть личинкой.

Подчеркнём, что надёжность замка будет зависеть именно от личинки . Чем больше доступных комбинаций секретного механизма, тем сложнее будет взломать замок. Некоторые современные модели замков вовсе нельзя открыть отмычкой, их уровень секретности подразумевает открытие исключительно родным ключом.

Итак, личинка — это тот механизм, который блокирует конструкцию в дверном проёме, не давая нежелательным гостям проникнуть в помещение. По типу секретного механизма принято различать такие виды замков :

• Цилиндровые замки. Привычные всем и достаточно простые изделия. Секретная часть находится в главной детали, которая по форме похожа на цилиндр, что и дало название этому типу замка. В этом случае внутри личинки расположены штифты, они блокируют механизм, когда замок закрыт. На ключе в обязательном порядке должны быть насечки, которые подходят к штифтам и помогают сдвинуть их с места. Такие замки также часто называют английскими.
• Дисковые. Такие замки эксперты считают ненадёжными. Внутри замка имеются диски, которые сдвигаются специальным ключом, имеющим вид разрезанного пополам прута с насечками. Ключ диски сдвигает, они проворачиваются, образуется тоннель и дверь открывается. Такие дисковые замки раньше часто устанавливали на железные двери подъездов, но сейчас этот вариант уходит в прошлое.
• Крестовые замки. Как понятно из названия, личинка крестообразная, к ней прилагается такой же ключ. Примечательно, что степень секретности у крестовых замков достаточно высокая — не меньше 20 тысяч комбинаций. Однако взломать такое устройство можно даже обычной крестообразной отвёрткой, да и сам секретный механизм крепится к корпусу замка лишь двумя винтиками, бронезакладкой не защищается.
• Ригельные замки. С немецкого слово «ригель» переводится как «засов или задвижка». В этом и заключается принцип работы такого типа устройства — ключ выдвигает или задвигает внутрь замка специальный металлический ригель, то есть засов. С обратной стороны ригельные замки оснащаются защёлкой.

• Сувальдные замки. Эксперты называют их самым надёжным вариантом. Внутри механизма замка имеются пластины — сувальды. Специальный ключ имеет форму солдатика или бабочки. При поворачивании ключа сувальды приподнимаются до уровня, заданного кодировкой. Секретность замка может превышать 5 миллионов комбинаций. Минусом можно назвать достаточно большое отверстие для ключа, но работу взломщика могут затруднить защитная сувальда и ложные пазы.
• Кодовые замки. В этом случае вместо ключа используется секретный набор цифр, ввод которых и открывает устройство.

Все перечисленные нами виды замков относятся к механическому типу. Однако дверные замки также могут быть электромеханическими . В этом случае засов будет работать от электрического двигателя. Широкого распространения в быту такие замки не получили, чаще они используются в массивных банковских сейфах, где засов закрывать вручную слишком тяжело.

В электромагнитных замках в качестве запорного механизма выступает магнит. К наиболее современным вариантам относится электронный замок, который имеет следующие особенности:

• имеется встроенный контролер;
• можно использовать внутренний или уличный вариант;
• открывается брелоком или бесконтактной картой;
• защищён от вандалов.

Кроме того, электронные замки просто подключить к системе сигнализации или комплексу «умный дом». Вскрыть электронный замок обычными методами невозможно, замочной скважины нет. Придётся применять такие методы как перехват сигнала или подбор кода. Ну или выломать всю входную дверь, перепилить металлические стрежни, запирающие вход, то есть применить жёсткие силовые методы.

Главный минус электронного замка — он строго привязан к энергоснабжению. Попросту — света нет — дверь не запирается. Приходится либо обеспечивать резервный источник питания, либо дополнительно ставить механический замок на случай отключения электроэнергии.

Как видим, выбор современных замков очень велик, а цена, разумеется, будет зависеть от степени надёжности, использовавшегося металла, производителя. Уточним, что наша статья касалась замков для входных дверей, у межкомнатных есть свои особенности, к ним в части надёжности выдвигается куда меньше требований.

Практически в каждой квартире или доме межкомнатные двери имеют замки разнообразной конструкции. На первый взгляд, кажется, а зачем нужен такой замок, да еще и на дверях разделяющих собственные комнаты? Но как говорится, случаи бывают всякие, и как показывает маркетинговая статистика, все больше людей заказывают установку межкомнатных дверей именно с замками.

В комплекте с запирающими устройствами могут идти различные дополнительные элементы, такие как ручки, отмыкающие устройства, пульты дистанционного управления, все это создает дополнительные удобства в работе с замком. Нельзя не отметить, что подобное запирающее устройство постоянно эксплуатируется и его придется периодически чистить и смазывать во избежание выхода его из строя, а для этого нужно знать устройство замка межкомнатной двери, что и станет предметом нашего сегодняшнего разговора.

Какие замки применяют в межкомнатных дверях?

Большинство обывателей почему-то полагают, что в межкомнатные двери кроме простейших механических замков ничего не устанавливают. А ведь действительно, зачем монтировать в подобную дверь надежный замок, ведь его никто не будет взламывать различными способами, его задача, как у простой защелки обозначить, что дверь закрыта и не стоит пытаться войти в помещение.

На самом деле в межкомнатные двери устанавливают замки самых разных типов и дело здесь не во взломостойкости, а в особенностях и удобстве эксплуатации. Конечно, на изящную межкомнатную дверь громоздкие накладные замки не установишь, но ведь компактные врезные варианты запирающих устройств еще никто не отменял. Итак, какие типы замков пригодны для установки в межкомнатные двери?

• Непререкаемое первенство за механическими замками. Их устанавливают на межкомнатные двери чаще всего, поскольку они самые дешевые и срок их эксплуатации достаточно велик. Если хозяин не предъявляет каких-то специальных требований к управлению дверным полотном, то механическое запирающее устройство это наиболее разумный выбор.
• Электромеханические замки в последнее время используются на межкомнатных дверях все чаще. Их достоинства в легкости управления, в том числе в возможности дистанционного открывания и закрывания. Служат они как ни странно дольше, чем механические замки, хотя цена на такие запирающие устройства совсем не низкая.
• Электромагнитные замки на межкомнатные двери в последнее время нередко устанавливаются в коммунальных квартирах. Потребители считают удобным с помощью такого замка ограничить доступ к помещениям общего пользования, например, к кухне. При этом электромагнитное запирающее устройство на межкомнатные двери выглядит компактно и эстетично, эксплуатируется долго даже в условиях значительной проходимости.

Кроме указанных типов запирающих устройств, на межкомнатные двери устанавливают замки на постоянных магнитах. Это, надо сказать, довольно экзотичные и редко встречающиеся устройства. Специалисты не рекомендуют их использовать из-за неприятного недостатка, который выражается в остаточном намагничивании, из-за которого механизм работает нестабильно.

Очень часто механизм открывания или ручки таких замков ломаются во время отмыкания магнита от ответной части. Ввиду сложности конструкции, дороговизны и маленького срока эксплуатации мы также не рекомендуем вам устанавливать такой замок и дальше о нем речь идти не будет.

Механические замки в межкомнатных дверях и их устройство

Как мы уже отмечали, механические замки в межкомнатных дверях встречаются очень часто. Именно из-за их популярности у потребителей, довольно большое количество компаний производят и продают такие устройства. При этом каждый из имеющихся в продаже механических замков имеет свои конструкционные особенности. В рамках данного пункта мы рассмотрим устройство популярного врезного механического замка с «Г» образной ручкой, который, возможно, уже установлен в вашей межкомнатной двери. Данный замок состоит из следующих элементов:

1. лицевой планки;
2. защелки и ее пружины;
3. пружины рукоятки;
4. четырёхгранного отверстия под рукоятку;
5. рычага защелки и плеча рычага;
6. блокирующего устройства с пружиной;
7. ригеля;
8. корпуса запирающего устройства;
9. механизма секретности;
10. отверстий под крепления и крепежных винтов.

Составные элементы электромеханических замков применяемых в межкомнатных дверях

Врезные электромеханические замки для межкомнатных дверей требуют помимо качественной установки еще и подводку электрических коммуникаций. Подобное запирающее устройство состоит из следующих элементов:

Устройство электромагнитных замков

Электромагнитный замок, устанавливаемый на межкомнатные двери, устроен достаточно просто. Самая сложная его часть представлена управляющим элементом, схема которого не будет рассматриваться в рамках этого текста, так как это предмет разговора для отдельной статьи. Составными элементами электромагнитного замка являются:

1. блок управления;
2. герконы из трансформаторной стали;
3. диэлектрический корпус;
4. обмотка;
5. стальная пластина, играющая роль ответной части;
6. ручка;
7. разъем для электропитания.

Эксплуатация и уход за замками межкомнатных дверей

В заключение хотелось бы акцентировать внимание на следующей мысли. Каким бы дорогим и совершенным ни был бы ваш замок «стоящий на страже» межкомнатной двери, не следует забывать об уходе за ним.

Ведь нет ничего пагубнее для запирающего устройства, чем комнатная пыль, отсутствие достаточного количества смазки и разболтанные крепления. Как показывает практика, нужно потратить примерно 20-30 минут на то, чтобы снять корпус замка, почистить и смазать механизм, подтянуть разболтавшиеся крепления и собрать устройство обратно. Проделывайте эту процедуру один раз в год, тем самым вы избежите неприятностей с серьезной поломкой и заменой межкомнатного замка.

Вы потеряли ключи от квартиры, или вам достался в наследство от деда запертый сейф без ключей? Скорее всего, сразу же возникает закономерный вопрос: «Как вскрыть замок без ключа?» Если вас по каким-либо причинам не устраивают варианты вызова сотрудников МЧС либо специалистов по открытию запирающих устройств, тогда можно попытаться это сделать самостоятельно. В этой статье я расскажу о некоторых способах вскрытия замков, да и то элементарных. Вы спросите: «Почему?» Отвечу словами Льва Соловейчика из фильма «Особенности национальной рыбалки»: «Начинать надо с простейших способов ловли - на червя, потом плавно переходим на блесну». Так и в нашем случае сначала необходимо научиться справляться с простыми замками, а уж потом переходить к изучению более сложных механизмов. Итак, сегодня речь пойдет о том, как вскрыть сувальдного типа. Рассмотрим и крестообразный штифтовой.

Что представляет собой первый вариант (сувальдный)? Это всем известный запирающий механизм производства времен СССР, его можно встретить на старых офисных сейфах, несгораемых шкафах, на дверях квартир. Правда, они встречаются все реже, но все-таки их еще предостаточно. Как вскрыть замок такого типа? Ключ от рассматриваемого устройства из-за своей формы получил название «бабочка». и надежности таких механизмов довольно низок, и их легко можно отпереть при помощи специальных инструментов. Но вряд ли они окажутся у вас под рукой. Я же расскажу о доступном методе. Едем на «блошиный» рынок и скупаем у старьевщиков ключи означенного типа, чем больше, тем лучше. Потом берем напильник или и срезаем одну сторону у ключа. Такая «отмычка» в определенных кругах называется «мальчик». Так поступаем со всеми экземплярами, только подбираем их таким образом, чтобы профиль не повторялся. На фото показаны ключ от сувальдного запирающего устройства и «мальчики» для него. Вставляем наши отмычки по очереди в скважину и пробуем сделать оборот. Вот мы и рассмотрели, типа. Этот метод применим и для современных устройств, только проблемой будет найти необходимое количество ключей, но все в ваших руках.

Теперь рассмотрим, как вскрыть замок штифтового типа с крестообразным ключом. Опять-таки я умолчу об узкоспециализированных способах и расскажу лишь о том, что может пригодиться простому обывателю, попавшему в безвыходную ситуацию. Эти устройства имеют очень слабую сердцевину, поэтому их проще всего свернуть специальным «свертышем» либо обычной крестовой отверткой. Для этого вставляем инструмент в и сильно проворачиваем ее. Правда, после такой операции сердцевина приходит в негодность, и ее придется заменить, но зато цель будет достигнута.

Теперь вы знаете несколько простейших методов, как вскрыть замок. Чтобы перейти к вскрытию более сложных устройств, необходимо изучать их механизмы. Для этого лучше всего купить такой замок, разобрать его, понять принцип работы. Не существует запирающих механизмов, которые невозможно открыть, вопрос только в том, сколько вы готовы потратить времени, сил и средств для решения проблемы.

Напоследок напомню, что открытие чужих дверей без ведома хозяев строго преследуется законом любой страны. Не забывайте об этом!

Замочному слесарю или продавцу замочно-скобянных изделий часто приходится сталкиваться с обывательскими мифами и легендами относительно предмета нашей работы. И возникновение подобных мифов и легенд в большинстве случаев связано с низкой грамотностью, как потребителей, так и многих продаванов. Человек не владеет темой, и чтобы объяснить какой-то непонятный момент, ему приходится прикладывать фантазию, которая часто граничит со скудоумием.

Здесь мы поговорим с вами о сувальдных замках. Рассмотрим их строение, а также обсудим легенды и несуразицы, которые окружают сувальдный замок.

Замки с ключами такого типа называются именно сувальДные, а не сувальные, как зовут их некоторые.

От слово «сувальда», а не от глагола «сувать». О происхождении этого необычного названия поговорим ниже.

Замки с сувальдным типом механизма одни из самых древних в мире. В одном из предыдущих материалов, где мы рассматривали общую информацию по замкам, была вводная часть про замок египетский, появившийся около 4000 лет назад. Так вот, не смотря на то, что кодовыми элементами египетского замка были штифты, по принципу работы он больше похож на сувальдный, потому что управление засовом осуществлялось непосредственно ключом, а не какими-то приводными элементами. А египетский замок – это первое официальное упоминание о замках в мире.

Иногда сувальдные замки называют сейфовыми. Непонятно, кто первый стал использовать это неправильное определение: ушлые продавцы, которые с помощью слова «сейфовый» хотели подчеркнуть секретность продаваемого товара, либо обыватели, которые надеялись, что волшебное слово «сейфовый» возведет их замки в ранг недоступного.

Сейфовый замок называется сейфовым потому, что он предназначен к использованию только на сейфе. Устанавливать сейфовый замок на дверь квартиры или ещё куда-либо кроме двери сейфовой крайне тяжело. А если же измудриться и установить, то пользоваться – невозможно. Сейфовый замок подразумевает открывание и закрывание только снаружи. Даже если внутрь сейфа попадет какая-то «бабайка» - она не должна иметь возможность открыть замок изнутри.

Ещё раз, сейфовый замок – это не тот, который имеет какой-то определенный тип механизма, а тот, который предназначен для установки и эксплуатации именно на дверке сейфа. Существуют сейфовые замки с сувальдным типом механизма. Но далеко не все сувальдные замки являются сейфовыми. Мы же с вами в рамках данного материала разговариваем о квартирных замках с сувальдным типом механизма, и они сейфовыми не являются. Говорить о какой-то сейфовости относительно этих замков неправильно.

Изучать замок с сувальдным типом механизма мы будем подетально. Мы подробно рассмотрим кажду составляющую, узнаем назначение каждой деталюшки, и уже только после этого соберем сувальдный замок и сквозь прозрачную крышку увидим принцип работы сувальдного замка.

Корпус

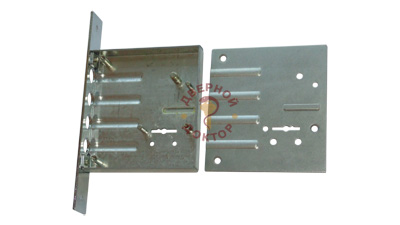

Как и любой другой замок, сувальдный имеет корпус. Корпус, это грубо говоря, металлическая коробка, в которой размещаются и работают все составляющие замка. В большинстве своем корпус закрывается крышкой, как в нашем случае.

Но существуют сувальдные замки, у которых крышка отсутствует, а пакет кодовых элементов прижимается и удерживается в корпусе металлическим листом, основой дверки, на которую замок монтируется. Чаще это встречается именно на сейфах и металлических ящиках.

В некоторых случаях крышка сувальдного замка изготавливается из термообработанной стали. Такие замки лучше противостоят силовым методам вскрытия, но и стоимость замка с такой крышкой, конечно же, возрастает.

В нашем случае сувальдный замок имеет не термообработанные корпус и крышку, которые оцинкованы.

Засов сувальдного замка

Непосредственное запирание дверки осуществляет засов замка. В сувальдном замке засов в большинстве случаев выглядит вот так:

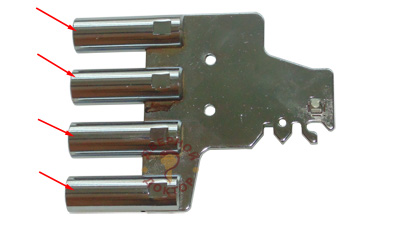

Штыри, пальцы и пластины, которые выходят из корпуса представляют собой ригель или ригеля, если их несколько. Именно ригелями происходит фиксирование дверного полотна.

Помимо видимой части, у замка в частности и у сувальдного присутствует скрытая часть засова, которую без разбора замка не увидеть.

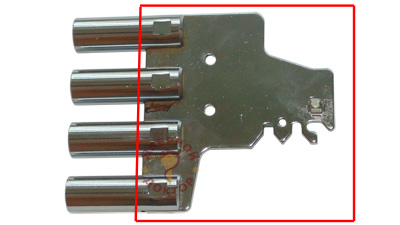

В частности это хвостовик засова. Хвостовик – это стальная пластина, которая неподвижно соединена с ригелями.

На хвостовике присутствуют несколько важных локаций:

Зубчатая гребенка

Через неё ключ сувальдного замка двигает засов.

Буквально 8-10 лет назад существовал такой вид взлома сувальдного замка, как вскрытие свертышем.

В скважину сувальдного замка вставлялся так называемый предварительно изготовленный «свертышь». Пор форме свертышь очень напоминал ключ сувальдного замка, только на нем не было зубчиков. Свертышь изготавливался из очень жестких сплавов, подкаленной стали определенных марок и т.д. При помощи рычага, который присоединялся к ручке, свертышь с огромным усилием прокручивался в сувальдном замке, ломал сувальды и силком двигал засов замка. Двигал как раз через зубчатую гребенку. Метод взлома был очень быстрый и относительно тихий.

Но около десяти лет назад производители внедрили в свои замки изящное решение, которое давало 100% защиту от вскрытия сувальдного замка свертышем. Искусственно ослабленную зубчатую гребенку. На представленном у нас замке видно, что зуб замка искусственно ослаблен просверленным отверстием.

Теперь при попытке открыть такой замок свертышем, ослабленный зуб сломается и не пустит злоумышленника внутрь. Правда, замок после этого перестанет открываться и родным ключом, но это другой вопрос. С основной своей задачей он справился – жулика внутрь не пустил.
С внедрением искусственно ослабленной зубчатой гребенки, метод вскрытия сувальдного замка сверткой пропал полностью. Если десять лет назад об этом часто говорили, а сотрудники провоохранительных органов частенько встречали взломанные сувальдные замки свертышем. То сегодня этого уже не встречается.

Немного отошли от темы, продолжим рассматривать засов замка.

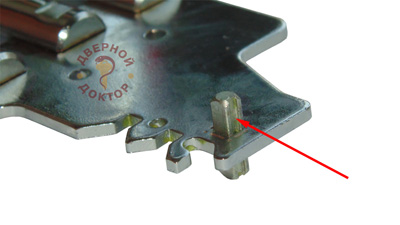

Стойка хвостовика засова

Помимо зубчатой гребенки, хвостовик засова имеет такую важную деталь, как стойка хвостовика засова. Особо обращаем ваше внимание на эту деталь и повторим её название: стойка хвостовика засова.
В нашем случае вот она:

Стойка хвостовика засова - это деталь, посредством которой происходит стопорение засова замка. Если на полностью закрытом замке надавить на ригеля, пытаясь загнать их внутрь рукой, то мешать задвижению засова будет именно стойка, она упрется в кодовые элементы.

Существует такой метод вскрытия сувальдных замков, как удаление стойки хвостовика засова, посредством высверливания. Если полазить по интернету, можно даже какие-то шаблоны нарыть, которые показывают точное месторасположение стойки на закрытом замке, если отцентровать шаблон по замочной скважине.

Высверливание стойки как ранее, так и сейчас весьма популярный метод вскрытия сувальдных замков в криминальной среде. Поэтому многие производители по умолчанию стойку изготавливают из жестких сплавов (например, каленая сталь), либо внедряют в её тело что-то жесткое, типа стального шарика. Можно даже дополнительно защитить этот важный элемент сувальдного замка бронепластиной.

Некоторые личности, набравшись «вершков» из интернета по поводу сверления, начинают убеждать окружающих (и нас продавцов, мы-то ведь самые бестолковые, ничего про свой товар не знаем, только и ждем, чтобы кто-то пришел да рассказал), что сувальдные замки – это совершенно бесполезные изделия, поскольку легко, быстро и относительно тихо высверливаются. Мы в этом случае обычно спрашиваем – что и когда в последний раз человек сверлил и держал в руках электроинструмент? В половине случаев оказывает, что у диванного вскрывателя, стоящего перед тобой, дрели или «шурика», как такового нет совсем.

Специалистам нашей компании неоднократно приходилось использовать метод высверливания стойки при аварийном вскрытии двери, при потере ключей или при поломке замка. С уверенностью утверждаем, что вскрытие замка методом точечного высверливания – это геморройное и сложное занятие. При высверливании стойки хвостовика засова можно встрять на очень длительное время – можно до двух часов проковыряться на вызове. При этом высверливание стойки хвостовика, процесс сложно предсказуемый. При сверлении замок может сильно засраться, в месте сверления могут образоваться стружки, которые будут продолжать стопорить засов, в конце концов, засов может перекосить, потому что в некоторых моделях замков по стойке позиционируется движение засова. Были случаи, когда в просверленном отверстии ломалось сверло, те кто сверлил горизонтальной плоскости два предмета, наложенных друг на друга, знаю, что такое случается. И теперь некоторое время потребуется для того, чтобы сломанное сверло раскрошить и вытащить из отверстия, и уже потом продолжить сверление.

Короче, процесс невероятно геморройный. Безусловно, с опытом и с увеличением количества высверленных замков уменьшается и время на это действие.
Но те люди, кто профессионально оказывает услуги по аварийному вскрытию замков и дверей, ушли от высверливания в сторону других видов вскрытия, в том числе и потому, что сверление – это долго, тяжело и слабо предсказуемо.

Стойка хвостовика засова в большинстве случаев изготавливается в виде квадрата. Но встречаются самые разнообразные формы стоек. Например, в некоторых отечественных замках стойка может быть круглой в сечении – такая форма упрощает вскрытие замка интеллектуальными методами, отмычками.

В большинстве случае, стойка хвостовика засова имеет противоотмычное исполнение. В нашем случае мы видим, что стойка имеет противоотмычкай паз. Как он работает, увидим дальше.

На замках тяжелой серии, там, где присутствуют выходы по вертикальный привод (под тяги), хвостовик засова зачастую имеет деталь управления выходами под тяги. В нашем примере этого нет.

Ну а теперь о кодовых элементах!

Сувальды

Кодовые элементы сувальдных замков представляют собой пластины разных форм и зовутся сувальдами.

Одна из теорий утверждает, что слово «сувальдный» произошло от немецкого слова Zuhaltung, которое переводится как блокировка или запирание. А сам кодовый элемент на немецком звучит, как Zuhalt. В нашей стране это слово несколько трансформировалось и превратилось в слово «цугаль», которое в настоящее время встречается уже крайне редко.

Существует достаточно большое количество видов сувальд. Они могут отличаться друг от друга формами, используемым материалом, методом перемещения, толщиной, габаритами, методом антикоррозионной обработки и т.д. Но все сувальды сейчас и ранее имеют очень схожее строение, а также обладают одними и теми же функциями.

Если говорить грубо, сувальда представляет собой металлическую пластину определенной формы с некоторыми отверстиями.
Обратим внимание на кодовый лабиринт сувальды.

Именно здесь по мере движения гуляет и пляшет стойка хвостовика засова. Мы увидим с вами это позднее.
Кодовый лабиринт образуется кодовыми выступами.

В них упирается стойка хвостовика засова, когда замок пытаются открыть неправильным ключом, когда забивают ригеля с торца. Именно о кодовые выступы сувальды трет стойка хвостовика засова тогда, когда замок пытаются открыть отмычками.

Расстояние между кодовыми выступами зовется кодовым пазом. Ещё его можно назвать «проходной паз».

Кодовый паз представляет собой расстояние или зазор между кромками вершин кодовых выступов. Именно через кодовый паз проходит стойка, а вместе с ней и засов тогда, когда замок открывается или закрывается правильным ключом.

Чем точнее замок, чем меньше кодовый паз этого замка, тем сложнее он поддается интеллектуальному вскрытию. В качественном сувальдном замке кодовый паз больше толщины стойки хвостовика засова на 0,4 – 0,6 миллиметров.

Кодовый паз крайне редко изготавливается с меньшим зазором, относительно стойки. Потому что спустя какое-то время ключик, которым вы открываете или закрываете замок чуть-чуть поизносится. Если зазор между стойкой и кодовыми выступами будет совсем мизерный, то родные ключи перестанут работать в замке очень и очень скоро, допустим, через 5 000 циклов открывания и закрывания. А для среднестатистической семьи это очень и очень мало. Другими словами, величиной зазора определяется не только секретность сувальдного замка, но и в какой-то мере срок службы.

Специалистам нашей компании достаточно часто приходится выезжать на аварийное вскрытие сейфов, при потере всех ключей. И достаточно часто попадаются сейфы советской эпохи со старинными уродскими сувальдными замками.

Это такие полутораметровые якобы огнеупорные шкафы, которые весят по тристо килограмм. Сувальдные замки на этих сейфах проработали по 50-60 лет (сейфы начали выпускать в послевоенное время). И проработают ещё огромное количество лет.

Почему?
Как раз, потому что кодовый паз в сравнении с толщиной стойки больше на несколько миллиметров.

Да, такой замок может проработать и 200 лет. Но в чем его минус? В том, что без повреждений при наличии совсем небольшого опыта и некоторого инструмента, он вскрывается за секунды в буквальном смысле слова. То есть замок благодаря огромному зазору обладает очень низкой защитой даже от простейших интеллектуальных видов вскрытия.
Справедливости ради необходимо заметить, что настолько уродские замки сегодня уже не выпускаются.

Но вернемся к нашим сувальдам.

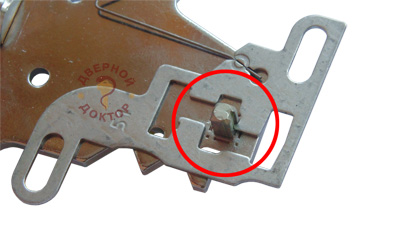

Как вы видите, кодовые выступы могут содержать так называемые «противоотмычные пазы». Представляют они собой некоторую выемку или углубление.

Ответный противоотмычный паз присутствует на стойке хвостовика засова.

Работают или ловят они друг друга следующим образом.

Как уже было сказано ранее, если попытаться вдавить засов в корпус замка, он упрется как раз в кодовые выступы через стойку. То есть между стойкой хвостовика засова и кодовыми выступами сувальд возникнут силы трения. При интеллектуальном вскрытии стоит задача выставить сувальду таким образом, чтобы проходной паз встал ровно напротив стойки, то есть, чтобы кодовые выступы перестали блокировать засов. А для этого сувальду нам следует поднимать.
Но при подъёме сувальды в какой-то момент случится то, когда паз стойки хвостовика засова провалится в противоотмычный паз кодового выступа и дальнейшее движение сувальды тем самым будет заблокировано.

Вот такое достаточно элегантное и низкое в себестоимости решение.

Сегодня противоотмычные пазы подобного вида встречаются на большинстве сувальдных замков отечественного и импортного производства.

По способу перемещения существует два вида сувальд так называемые качающегося типа…

…и поступательного плоско-параллельного типа.

В нашем случае сувальды как раз второго типа. Под действием ключа она перемещается по стойкам корпуса в пределах пазовых отверстий.

В большинстве случаев сувальды нагружены усилием пружины. Пружина нужна для того, что бы возвращать сувальду в исходное положение, сбрасывая набранный код.

В большинстве современных замков каждая сувальда имеет свою отдельную пружину. Иногда используется проволочная пружина, как в нашем случае. То есть пружина представляет собой сталистую подкаленную проволоку, согнутую в определенную форму. В некоторых замках применяются спиральные пружины, которые вставляются в отдельный блок.

В небольшом проценте замков использовались и используются так называемые «ленточные» пружина, которая одновременно нагружает все существующие сувальды.
С точки зрения эксплуатации, форма сувальды большого значения не имеет, лишь бы она была с точки зрения механики правильно спроектирована и при её изготовлении применялись бы подходящие материалы.

А разнообразие форм пружин сувальд скорее связано с производственными особенностями конкретного производителя и с конструктивными особенностями конкретной модели.

Ну и рассмотрим, пожалуй, последнюю важную дислокацию кодового элемента – ключевое окно и рабочая закраина.
Каждый из вас наверно уже понял, что движение сувальды осуществляется ключом. Так вот то место, где ключ соприкасается при повороте на сувальде, зовется «рабочей закраиной».

А то пространство, около сувальды, где поворачивается ключ, зовется «ключевым окном».

В рабочей закраине сувальды ничего интересного нет. Форма его зависит от конструктивной особенности конкретной модели.

А вот ключевое окно бывает двух видов: открытым и закрытым.

На сувальдах замка, который мы сейчас рассматриваем открытое ключевое окно.
А вот на этом изображении:

ключевое окно закрыто. И в этом случае обратите внимание, ключ при повороте работает обеими бородками.

Ну вот и все. Самый сложный элемент сувальдного замка рассмотрен.

Осталось чуть-чуть и мы приступим к его сборке!

Ключ сувальдного замка

Последняя составляющая сувальдного замка, которую нам необходимо рассмотреть, это, конечно же, ключ.

Сувальдный замок имеет характерный ключ. Некоторые называют его «сейфовым», некоторые «бабочкой». Ни то ни то правильным не является, ну да бох с ним.

Ключ сувальдного замка в большинстве случаев изготавливается из латуни, гораздо реже из стали или алюминиевых сплавов.

Ключ сувальдного замка, как и любой другой имеет головку, или башку, за которую мы держим тогда, когда открываем им замок. Зачастую здесь располагается название замка или завода изготовителя, бывает располагается и логотип.

В некоторых случаях форма башки запатентована и используется каким-то производителем по патенту. Это значит, что другие производители замков не имеют право использовать для своих замков ключи с такой же формой башки.

Сувальдный ключ имеет достаточно длинный стержень.

Нужен он не только для того, чтобы доставить в корпус замка рабочую часть (ведь сувальды находятся в корпусе, а сам корпус спрятан в двери – до кодового механизма нужно как-то дотянуться…), но и для того, чтобы спозиционировать ключ по замочной скважине. Высота секрета ключа измеряется и проектируется в сувальдном замке именно от центра стержня, который в свою очередь позиционируется по замочной скважине.

Самая важная часть сувальдного ключа, его рабочая часть – это бородки.

Существуют однобородочные и двухбородочные ключи.
Бородка сувальдного ключа содержит приводный зуб, или то место, которым передвигается засов. В нашем примере приводный зуб содержится посередине бородки ключа. И конечно приводный зуб содержится на обеих бородках – засов-то нужно перемещать при каждом полуобороте.

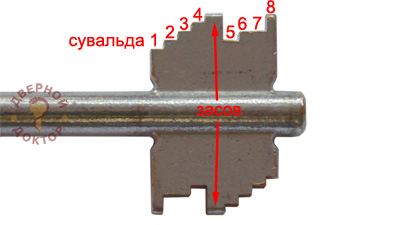

Помимо приводного зуба, бородка ключа содержит высоты секрета. Каждая высота секрета взаимодействует в замке с одной конкретной сувальдой, поднимая на каждом полуобороте её на необходимую высоту.

В рассматриваемом нами замке присутствует 8 кодовых элементов, восемь сувальд. Расположены они по разные стороны от хвостовика засова. Поэтому бородка сувальдного ключа у нас имеет следующее строение относительно механизма.

Вторая бородка по строению аналогична первой стой лишь разницей, что высота секретов несколько отличаются.

От высоты секрета, как вы уже поняли, зависит то, насколько высоко поднимется сувальда при повороте ключа. А продвинется ли при этом засов, зависит от соответствия высоты секрета на ключе конкретному проходному пазу в кодовом лабиринте сувальды.

По высотам секрета ключа, про соответствие кодовых выступов сувальды, скорее всего мы будем говорить в последующих материалах, где будем говорить о том, как задается количество кодовых комбинаций конкретной модели замка и от чего это всё зависит.

Этот материал информацией и так перегружен, поэтому вставлять в него ещё и формулы давайте не будем.

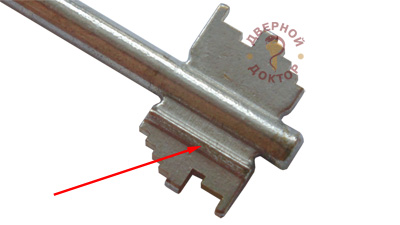

На одной из бородке ключа располагается направляющий выступ или просто напросто направляющая. Под неё в замочной скважине замка есть соответствующий выпил.

Направляющая предназначена для того, чтобы правильно сориентировать ключ внутри корпуса сувальдного замка. Направляющая помогает нам засунуть ключ в замок правильной стороной, а также не дает ему выскочить при выставлении.
Когда мы вставляем сувальдный ключ в скважину, мы вставляем его до упора – это упирается в корпус именно направляющая.

Направляющая может выглядеть не только как выступ, но и как углубление, паз в бородке сувальдного ключа.

Сборка сувальдного замка

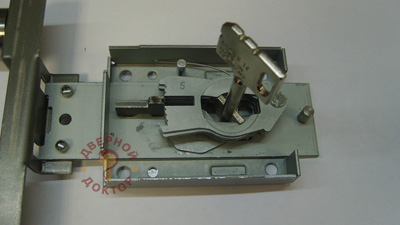

Теперь давайте запихаем в корпус все то, что рассмотрели выше и попробуем собрать нечто похожее на сувальдный замок.

В нашем случае кодовый механизм сувальдного замка содержит восемь сувальд. Четыре располагаются с одной стороны от хвостовика засова, четыре с другой.

Иногда механизм секретности сувальдного замка называют «пакетом сувальд». Ну потому что сувальды выкладываются каждая строго в определенной последовательности относительно заданного кода на ключе.

Для того чтобы снизить силы трения, для того, чтобы сделать работу сувальдного замка более комфортной, а механизм более долговечным, сувальды в пакете обычно чем-то разделены. В нашем случае сувальды отделены друг от друга шайбами и металлическими прокладками.
В некоторых замках прокладки бывают пластиковые.
Ну, а в большинстве замков сувальды разделены между собой пуклевками, выпуклостями на поверхности самой сувальды.

В рассматриваемом нами замке пакет сувальд разделен хвостовиком засова.

Ещё говорят, что пакет сувальдного замка 4+4. Это значит, что четыре сувальды в механизме располагаются до хвостовика засова, а четыре – после.

Работа сувальдного замка

Ну что же, товарищи, вот и пришло время увидеть воочию работу сувальдного замка.
Теперь, после всего того, что рассказано выше, у вас практически не останется вопросов, что там двигается и как передвигается при повороте ключа.
Но тем не менее, некоторые пояснения мы дадим.

Итак, ключ вставляется в корпус сувальдного замка до упора.

Теперь под каждой высотой ключа находится та сувальда, с которой она (высота) будет взаимодействовать.

При повороте ключа мы преодолевая усилие пружинок рабочих элементов, поднимаем сувальды до тех пор, пока проходной паз на всех не выстаивается ровно напротив стойки хвостовика засова.

Теперь засов ничто не блокирует.

Но что же его будет двигать?
Правильно, приводный зуб ключа. Продолжаем крутить ключ в сторону открывания замка и он своим приводным зубом начинает двигать засов в сторону открывания.

В конце движения стойки по кодовому пазу приводной зуб ключа выходит из зацепления с зубчатой гребенкой засова и перестает поднимать сувальды. Скорее наоборот, сувальды под нагрузкой своих пружин стремятся вернуться в исходное положение и давят на ключ в конце каждого полуоборота.

Второй полуоборот идентичен первому с той лишь разницей, что другим высотам нарезки секрета ключа соответствуют другие кодовые выступы и кодовые пазы.

Вот и весь принцип работы сувальдного замка!

Теперь давайте представим, что наш замок пытаются открыть неправильным ключом, нарезка которого не верна.

Начало работы в этом случае точно такое же: при повороте ключа, мы преодолеваем усилие пружин и поднимает сувальды наверх, до тех пор пока приводный зуб не касается зубчатой гребенки засова и не начинает двигать засов. Нарезка ключа не соответствует коду замка, стойка хвостовика засова упирается в кодовые выступы. Сувальдный замок и дверца остаются закрытыми.

Надеемся, что читатели черпанули много полезной информации о сувальдных из этого опуса.
Ваши комментарии и околосувальдные вопросы принимаются в комментариях ниже.

Дверной замок – конечно же, неотъемлемая часть дома. Установка эта должна быть качественной, прочной, надежной. Все замки условно разделяют на три группы – врезные, накладные, навесные. Врезной замок для дверного проема выбирают очень часто.

По типу механизма дверные замки бывают сувальдные, дисковые, цилиндровые, биометрические. Сувальдная конструкция включает в себя составные части, в числе которых секретная деталь. Она представлена в наборе из нескольких пластин, и в совокупности это надежный механизм защиты. Такой секретный механизм обеспечивает слаженную работу пластин с фигурными вырезами, при открытии они совмещаются выступами там, где бородка ключа.

Строение сувальдного типа хоть и отличается простотой, тем не менее, принцип работы обеспечивает высокую степень надежности. Правда, такая конструкция все же имеет и недостаток. А именно, устроен он так, что имеет большой размер скважины, то есть у потенциального вора есть возможность проверить свои отмычки.

Но волноваться не стоит, если вы решили выбрать именно сувальдный замок. Сегодня выпускаются не только простые модели, но и механизмы, оснащенные специальной защитной системой. Потому взломщики вряд ли смогут попасть в нужные пазы. И механизм, когда его пытаются открыть взломщики, блокируется путем отмычки.

Цилиндровые и дисковые замки

Цилиндровые замки называются так, потому что в состав конструкции входит цилиндр. И поворот этого цилиндра, а значит, открытие осуществляется поворотом в основе ключа. Такие замки часто используют в быту, кто-то называет их советские, что в данном случае означает не современные, с малой степенью надежности.

Дисковый замок современным не назовешь, поворот ключа приводит в движение диски, вот и вся схема. Но если дисковый вид с ручкой, то противовзломная защита у него не самая плохая.

Таким образом, дисковые и цилиндровые замки:

• Не являются современными моделями;
• Элементы их надежны, но не настолько, чтобы справиться с механизмом не могли опытные взломщики;
• Вор может просто вырвать личинку замка, чтобы вскрыть запорное устройство;
• Потому не стоит тратиться на дорогие модели с цилиндровым или дисковым механизмом, они того не стоят.

Если же вам и нужен недорогой замок, и его вы собираетесь поставить там, где низка вероятность взлома, можно приобрести что-то из дешевой китайской продукции. Элементы там простые, открыть/закрыть легко, сборка несложная. Посмотрев на модель таких замков в разрезе, можно убедиться, что это не самый надежный встроенный механизм.

Врезной замок межкомнатный: устройство и конструкция

Схема такого замка сочетается с ручкой. То есть, оснащен он не только защелкой, но и выходом на рукоятку. Она же и приводит фалевый язычок в движение, это происходит благодаря ее соединению с поворотным штифтом. Механизмы в зависимости от типа ручки могут быть поворотными круглыми, нажимными и типа нобы.

Замочная конструкция межкомнатных дверей состоит из:

• Затвора;
• Двигающей пластины;
• Рычага;
• Пружины;
• Защелки;
• Корпуса.

Замки межкомнатных дверей (или как иначе называют эту конструкцию – внутренний замок) нельзя назвать полноценной запирающей конструкцией. Все же это не то же самое, что замок для входной двери. Межкомнатный замок состоит из ручки, декоративных накладок, ригеля и блокирующего механизма. Детали в том, что у личинки такого замка внутренней структуры нет. То есть разблокировать механизм несложно, и собрать/разобрать его не так трудно.

Устройство замка металлической входной двери

Для входной железной двери (или деревянной) используются конструкции накладного типа, встроенного и врезного. Большинство современных замков – это врезные конструкции. Он вкладывается внутрь дверного полотна и может соединяться с ручкой.

Входную дверь без надежной запирающей фурнитуры не оставишь. Основная часть врезной модели врезается же в дверное полотно. Получается, что наружу выходит только скважина для ключей. Ответная часть такого звонка имеет вид пластины, она врезается в короб напротив. Так осуществляется монтаж врезной системы на любые входные двери.

Классификация: виды ключей для замков

Самые распространенные – это английские ключи. Но надежность у них невысокая. У английского замка ключ плоский, имеющий бугорные нарезы на одном ребре и продольную ямочку. Нарезы при этом упираются в маленькие штифты в замке, а потом утапливают их на некоторую глубину.

Нельзя назвать надежными и крестовые ключи. Только секретов на болванке такого ключа больше. В английских замках только снизу пины в личинке. А вот в крестовом замке они имеются с четырех сторон. Такие ключи имеют четыре грани, напоминают они, если посмотреть на чертеж, отвертку. Потому сделать отмычку и открыть такой замок взломщику не трудно.

Что такое финские ключи:

• Это половинка круглого стержня, который обрезан поперек, с неглубокими проточенными пазами;
• Этот тип замков-ключей вскрыть тоже не трудно;
• На прочном железном стержне можно повторит форму ключа без секретов, и даже новичок-взломщик своими руками сделает такую отмычку.

Самые надежные ключи – сувальдные и перфорированные. На перфорированные ключи наносят небольшие ямки, выемки, дырочки. Есть даже ключи с магнитными вставками и плавающим пином. Взломать такую систему сложно, особенно если цилиндр замка защищен специальной скобой, а в комплекте идут перфорированные ключи с секретной картой хозяина.

Подробная картинка: английский замок дверей

Это на самый надежный цилиндровый замок. С другой стороны, считается, что он и не подвергается особым рискам, то есть используют его в быту. Но зато конструкция простая, ее несложно отремонтировать.

В чем преимущества английского замка:

• Если ключи потерялись или сломалась сердцевинка, установить новый сердечник совсем несложно;
• Замок компактный, как и ключи к нему;
• Можно в один механизм вставить другой сердечник.

К недостаткам относятся те же скромные показатели защиты. Потому чаще такой замок используется с дополнительными системами защиты, конечно, не конструкциями кнопочного уровня, но каким-то дублирующим более надежным замком. А иногда имеет смысл установить силовые засовы на входную дверь.

Замочный механизм для пластиковой двери

Запирающий механизм может быть однозапорным и многозапорным. Однозапорный замок отличается только одной точкой запирания, то есть он не обеспечит надежную защиту и плотное прилегание двери. Многозапорная конструкция – это запирающий механизм для двух-, а то трехточечного запирания двери.

Замки для пластиковых дверей могут частично пластиковыми, либо целиком металлическими. Последний вариант более распространенный, так как имеет высокую прочность. В остальном же выбор идет по тем же критериям: тип замка, механизм и т.д. Это может быть авто-замок, и замок, который закрывается только ключами.

Многие специалисты уверяют – дело не в том, английский замок, финский или французский. Самый надежный способ защиты заключается в комбинированной замочной системе. Когда совмещаются разные виды замков, то чисто теоретически быстро справиться с ними взломщику будет очень тяжело. Например, устанавливается цилиндровый замок и сувальдный замок. Одним набором отмычек здесь не отделаешься.

А еще проще – поставить внутри обычную старую добрую защелку. Защелку закрыть легко всегда. Да и будет это дополнительной защитой, когда хозяин дома.

Ну и есть простые правила безопасности: если на площадке три двери, и ваша выглядит самой дорогой, это не остановит взломщика. Ему не так страшно не справиться с конструкцией, как не попытать счастья попасть именно в эту, судя по всему богатую квартиру. И, конечно, не нужно показывать ключи на публике, современные взломщики могут сделать отмычку просто по фото, сделанным на телефон. Будьте осторожны и предусмотрительны.

Разновидности замков врезных с ручкой для входных дверей (видео)

Современный замок оснащен не только пружиной, защелкой и другими известными элементами, это может устройство с секретной картой владельца и т.д. Потому выбор велик, вопрос возможностей и приоритетов.

Удачного выбора и крепких замков!
