При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

• продукты сгорания проходят по внутренней трубе, нагревая ее;
• воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
• в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
• холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

• мощность отопительного агрегата;
• уровень теплоизоляции в помещении;
• средний показатель месячной температуры воздуха снаружи здания;
• вид используемого топлива;
• общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

• делается отверстие в стене для вывода патрубка;
• участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
• в подготовленный проем вводится труба;
• с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
• колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
• подсоединенная система крепится к стене кронштейнами.

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
2. В стене проделывается проем для вывода дымоходной трубы наружу.
3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Любое отопительное оборудование, работающее по принципу сжигания того или иного топлива, в обязательном порядке нуждается в реализации двух важнейших условий. Первое – это постоянная подача воздуха, необходимого для самого процесса горения. И второе – надежная и эффективная система своевременного отвода продуктов сгорания. Иногда эти проблемы становились настоящим «камнем преткновения», мешающим реализации проекта установки автономного отопления или чрезвычайно усложняющим его. Но с разработкой коаксиальных дымоходов ситуация кардинально изменилась.

Эти системы позволяют устанавливать газовое отопительное или водогрейное оборудование практически в любом доме, безусловно, при соблюдении определенных требований. Но требования уже не столь «драконовские», как при монтаже привычных высоких вертикальных дымоходов, действие которых основано на создании естественной тяги. Кроме того, одновременно решается и вопрос непрерывной подачи воздуха в камеру сгорания.

В настоящей статье будет рассмотрен коаксиальный дымоход для газового котла - его устройство, принцип работы, основные правила монтажа. Поговорим о достоинствах и недостатках подобных систем. И читатель убедится, что преимущества неоспоримы, а установка - достаточно проста и понятна, не требует масштабных работ и крупных финансовых вложений.

Возможно, вас заинтересует информация о том, какой

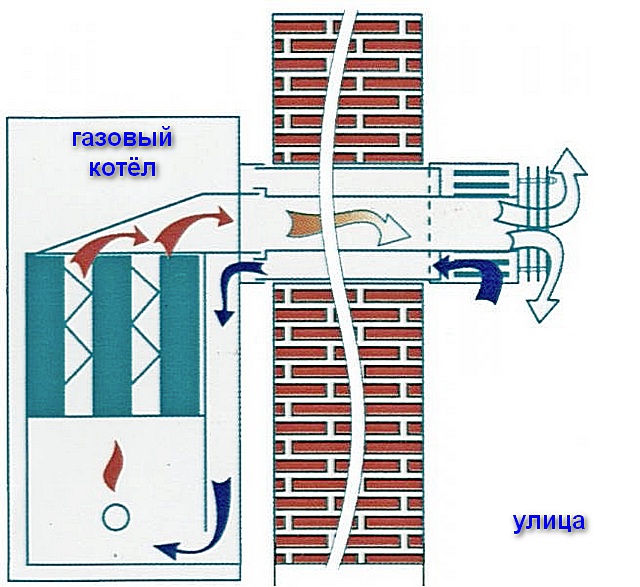

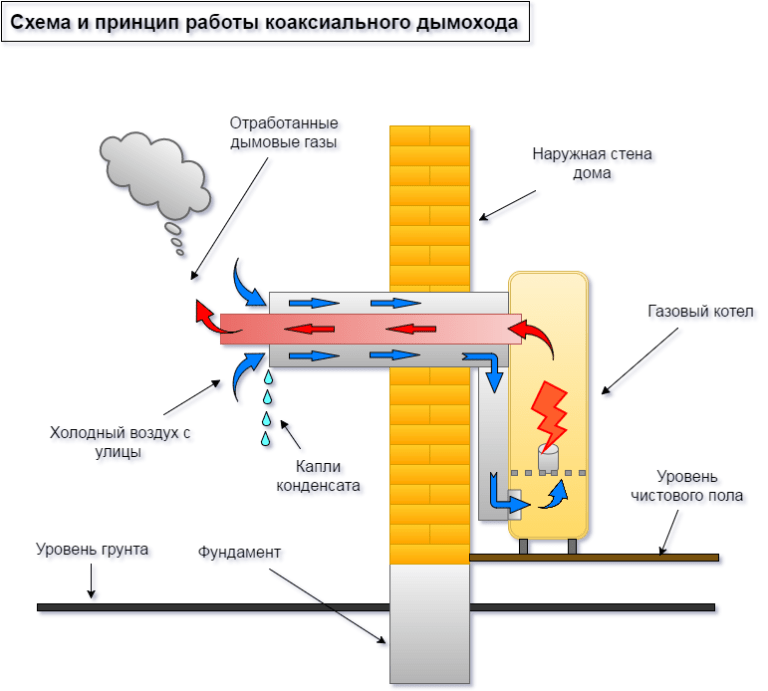

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Для чего это делается? Все очень просто:

• Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
• Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

Возможно, вас заинтересует информация о том, как производится

При этом производитель оговаривает максимально допустимую длину системы. - для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Возможно, вам будет интересна информация о том, что собой представляет

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

• Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы. В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения.
• Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
• Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты. А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ.

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.

• Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж - достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

В современных котлах и идущих к ним коаксиальных дымоходах эта негативная особенность в общих чертах нивелирована. Тем не менее, в регионах с очень холодными зимами такое явление все же может встречаться. И с ним приходится бороться теми или иными методами. Один из наиболее распространённых и эффективных подходов – это дополнительное утепление наружного участка внешней трубы. Придумывают народные умельцы и иные интересные и весьма действенные решения.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Устройство типичного коаксиального дымохода – из чего собирается система

Ассортимент предлагаемых в продаже коаксиальных дымоходов – весьма широк. Они могут быть рассчитаны на конкретную марку или даже модель котла или обладать определенной универсальностью, быть изготовленными из различных материалов, иметь только базовую комплектацию или расширенную, с дополнительными узлами и модулями. Но в большинстве своем – состоят из примерно одинаковых деталей и узлов.

Рассмотрим на примере стандартного комплекта итальянской компании «STOUT», предназначенного для турбированного неконденсационного газового котла «Baxi».

Иллюстрация	Краткое описание
	Комплект поставляется в картонной упаковке. На упаковочном ярлыке указаны основные его характеристики – для прохода через стену, диаметры внутренней и внешней трубы 60/100 мм, совместимость с настенными котлами «Baxi» неконденсационного типа. Общая длина, с учетом отвода и прямого участка – 850 мм. Нередко такой длины бывает вполне достаточно для монтажа полноценной системы.

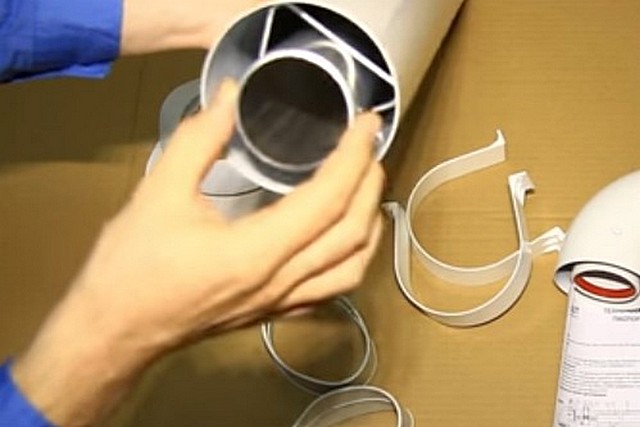

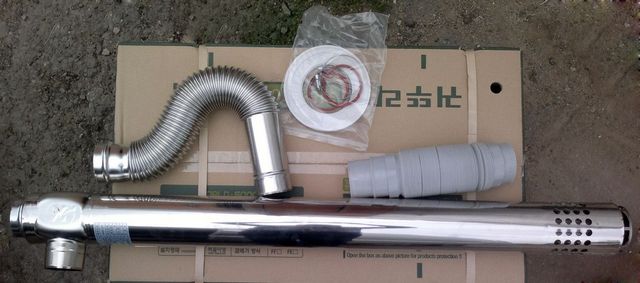

	Что входит в базовый комплект? 1 – коаксиальная труба длиной 750 мм с наружным оголовком-дефлектором 2 – отвод-адаптер для подключения коаксиальной трубы к котлу отопления. 3 – две манжеты из ЭПДМ-резины для герметизации стыков – перехода от котла к адаптеру, и от адаптера – к коаксиальной трубе. 4 – два пластиковых хомута для надежной фиксации соединительных узлов. 5 – две эластичных фланцевых заглушки для декоративного оформления прохода трубы через стену изнутри помещения и со стороны улицы. 6 – технический паспорт комплекта со спецификацией деталей, подробной инструкцией по проведению монтажа и эксплуатации. Рассмотрим чуть поближе каждый из элементов.
	Коаксиальная труба. В данной модели внешняя труба выполнена из ударопрочного термостойкого пластика. На иллюстрации – внешняя оконечность трубы, которая должна оказаться на улице. Хорошо виден ободок (показан стрелкой) в который упрутся выступы оголовка-дефлектора. То есть внутренняя труба будет позиционирована ровно на том месте, как задумано производителем.
	Противоположный край внешней трубы такого ободка не имеет. Именно с этой стороны трубу допускается резать до необходимого размера. Внутри внешней трубы диаметром 100 мм располагается внутренняя, металлическая, с оголовком на конце. Стрелками показаны выступы оголовка, которыми от упрется в ободок.

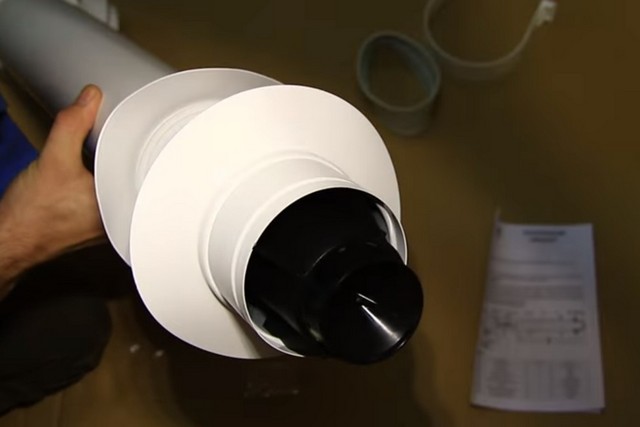

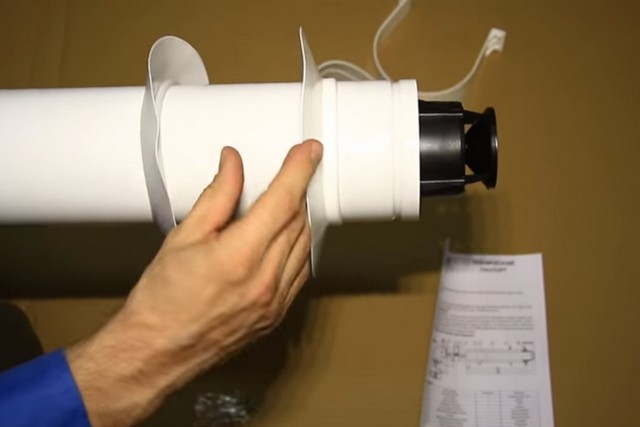

	А это – отдельно показан сам дефлектор. Его предназначение – защита выхлопного канала от ветрового воздействия, которое способно в ряде случаев нарушить нормальную циркуляцию забираемого воздуха и выбрасываемых продуктов сгорания. Защитит он и от крупного мусора, а также от птиц, которые летом нередко облюбовывают трубы для устройства гнезд. Кроме того, за счет своей массивности, высокой теплопередаче и повышенной теплоемкости оголовок в определенной степени будет препятствовать намерзанию сосулек от вытекающего наружу конденсата. Формы оголовков могут быть и иными – ото всего лишь один из несложных вариантов.

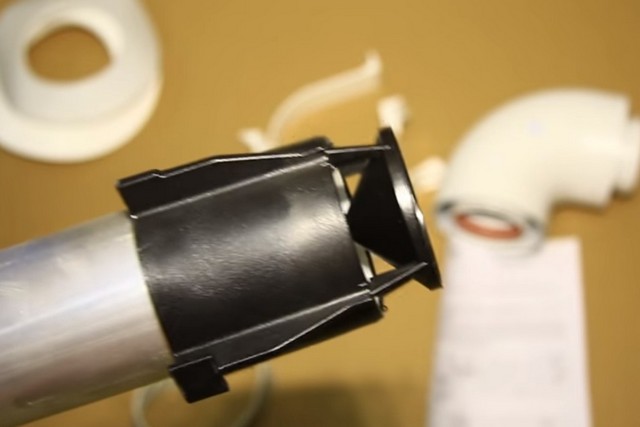

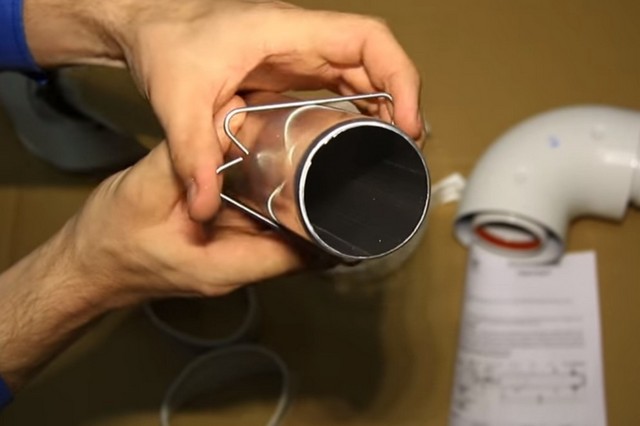

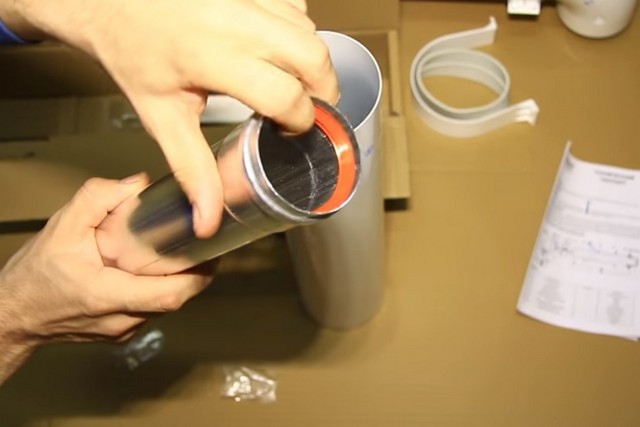

	Точное центрирование внутренней трубы во внешней обеспечивается вот такими вкладышами-скобами.
	После вставки внутренней трубы она займет соосное положение с внешней. Показанный край внутренней трубы – ровный, и его тоже, как на внешней, при необходимости можно подрезать по требуемой длине.
	Следующий элемент конструкции – адаптер, необходимый для подключения коаксиального дымохода к газовому котлу. В рассматриваемом варианте он имеет форму обычного отвода на 90 градусов. Конструкция – такая же коаксиальная. На внутренней трубе с обеих сторон предусмотрены раструбы, в которых, в специальных пазах, уложены уплотнительные манжеты из термостойкого силикона. Они обеспечивают герметичность внутреннего газоотводного канала. Одна сторона раструбом надевается на патрубок котла, во вторую будет вставляться труба, ведущая наружу. Это – один из простейших адаптеров. Для некоторых котлов требуются специальные – с предусмотренным фигурным, замковым или винтовым соединением. Все это оговаривается в паспортах котла и коаксиального дымохода.
	На внешних трубах у демонстрируемой модели раструбного соединения не предусмотрено – они монтируются встык. Каждый соединительный узел будет герметизироваться вот такой широкой манжетой.

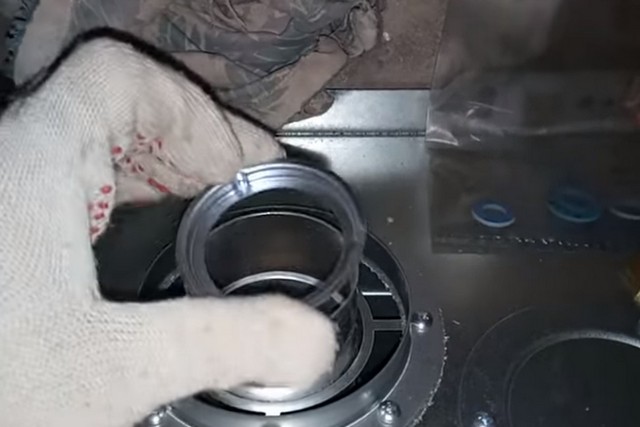

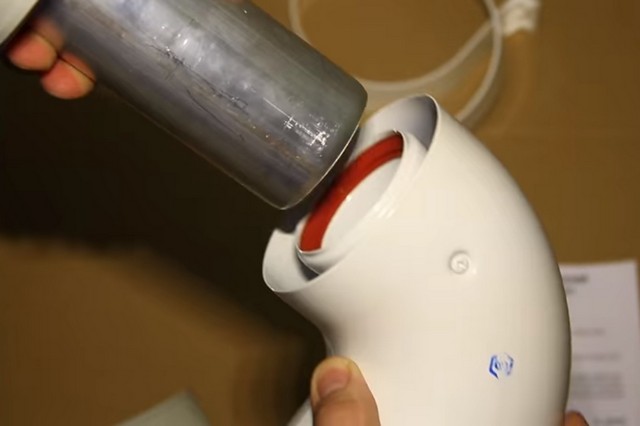

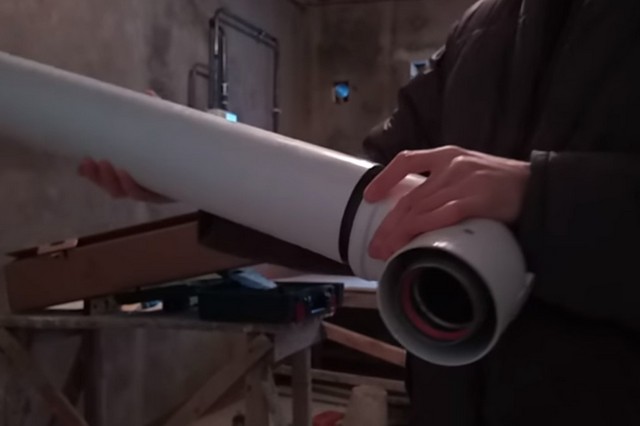

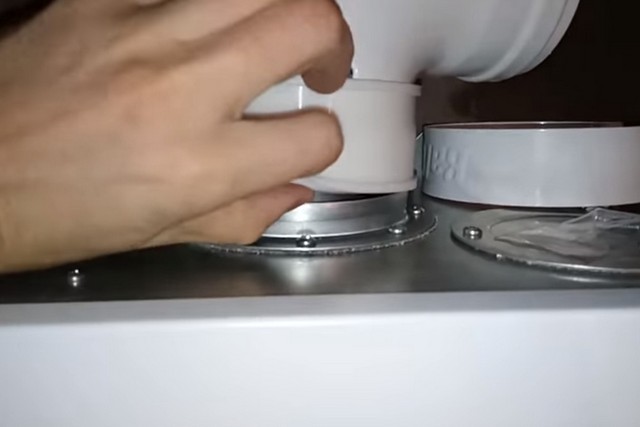

	Соединение коаксиальной трубы с отводом (адаптером) производится в следующей последовательности. Вначале на трубу одевается резиновая манжета. Внутри по центру манжеты есть выступающий поясок – он должен упереться в торец внешней трубы.
	Затем внутренняя металлическая труба вставляется в раструб внутреннего канала адаптера, в котором в пазу уложена уплотнительная манжета.
	Труба подается вперед на всю глубину раструба, до упора.
	После этого во внешней широкой манжете стыкуются торцы внешних труб. Торец второй трубы тоже упрется в ее ободок, но уже с противоположной стороны.

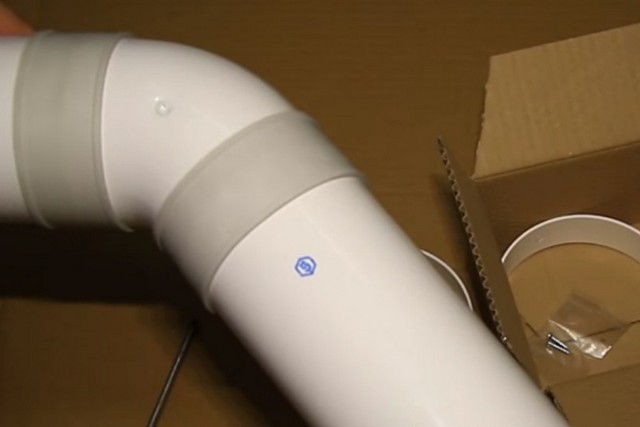

	Вот так выглядит соединительный узел после стыковки. Теперь его необходимо окончательно зафиксировать и герметизировать.

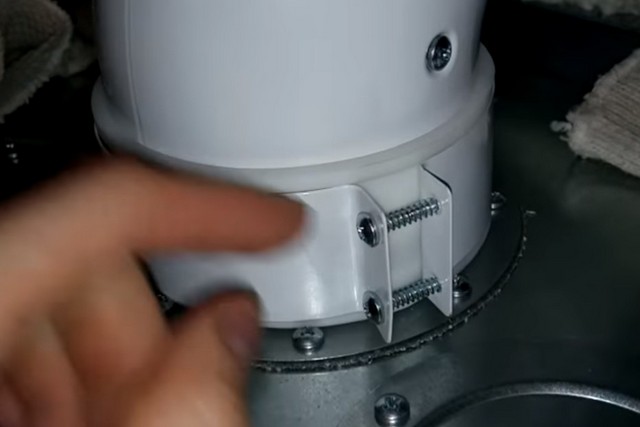

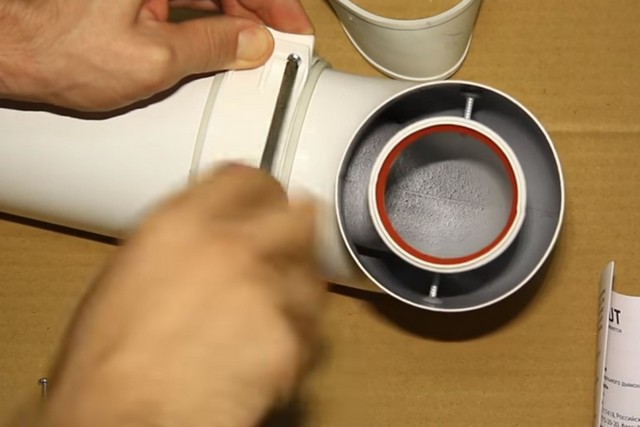

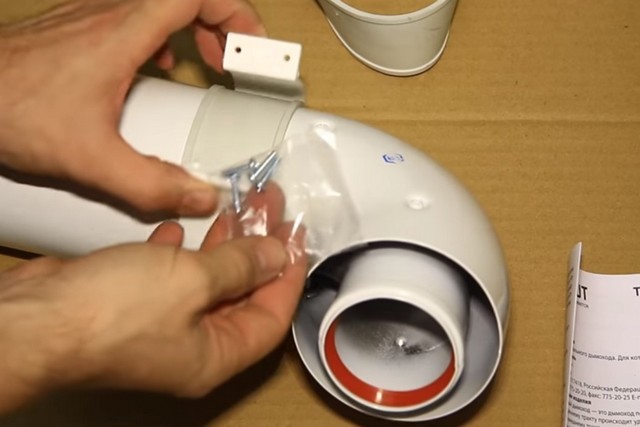

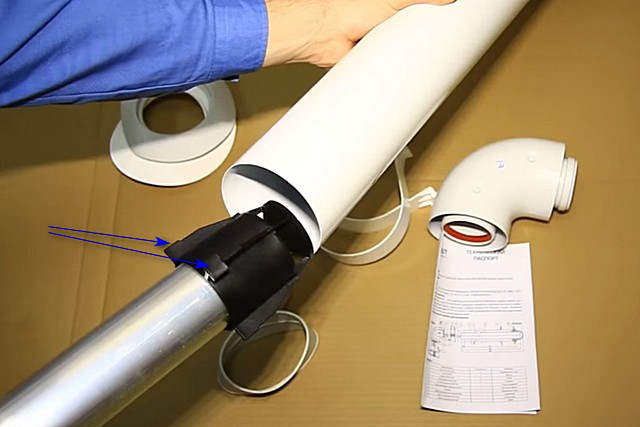

	Обе эти задачи решаются установкой пластикового хомута, входящего в комплект системы. На каждый хомут положено по два фиксирующих винта.

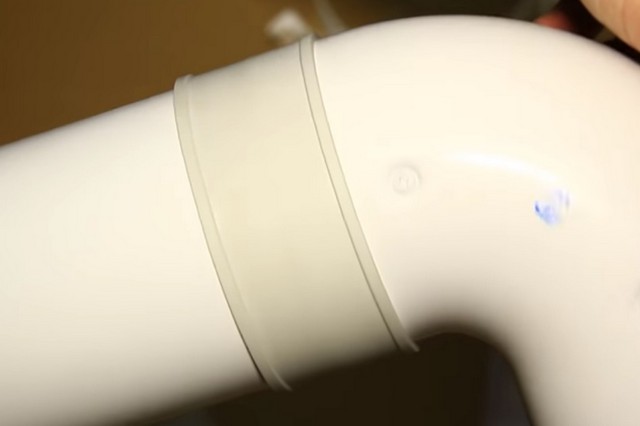

	Хомут оборачивается вокруг трубы точно по середине соединительного узла – он отлично уляжется между выступающими бортиками манжеты. А затем вставляются винты и затягиваются отвёрткой.

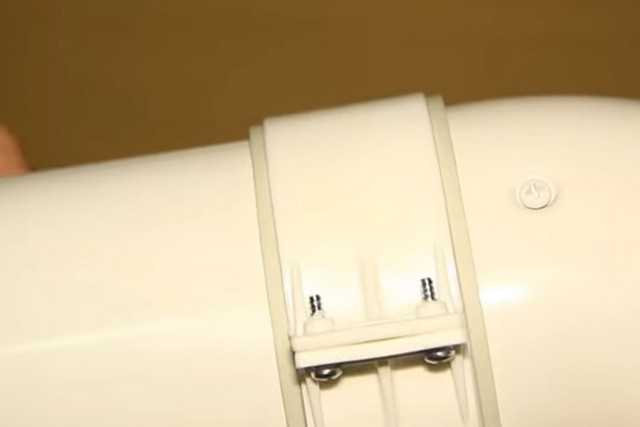

	Соединительный узел после окончательной фиксации будет выглядеть вот так. В его надежности уже не приходится сомневаться.
	На деле, конечно, системы только с одним соединением может быть недостаточно. Значит, приобретаются дополнительные детали в необходимом количестве. Это может быть прямой участок коаксиальной трубы (удлинитель) нужной длины. В данном примере – это удлинитель длиной 500 мм. В комплекте прилагается внешняя широкая манжета и хомут с винтами. Удлинитель можно обрезать в нужный размер со стороны ровного (не оснащенного раструбом) конца.
	А со стороны раструба во внутренней металлической трубе в пазу уложена точно такая же уплотнительная манжета, как и на адаптере.
	Для изменения направления трубы используются отводы. Они бывают двух видов. На иллюстрации – упаковка с отводом для поворота на 90 градусов. В комплекте, опять же, широкая резиновая манжета и хомут с винтами.

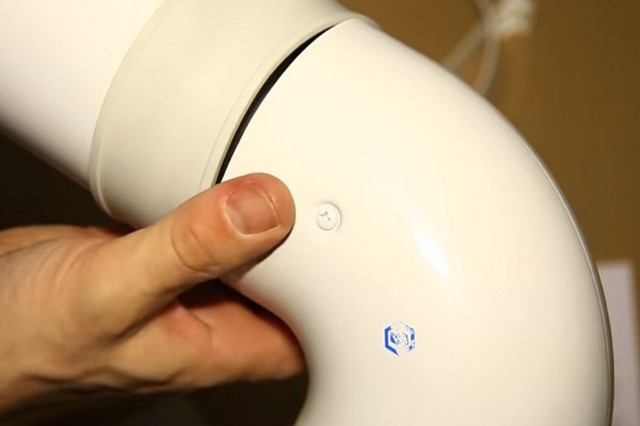

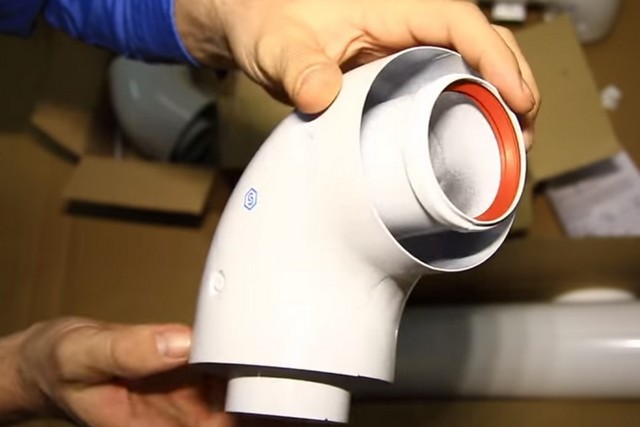

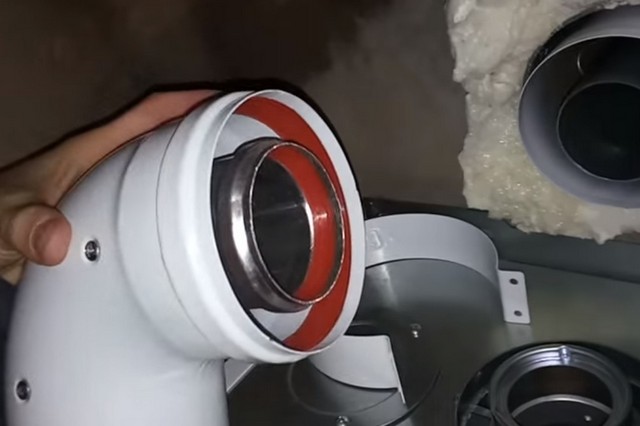

	Сам отвод внешне очень напоминает уже рассмотренный выше адаптер…

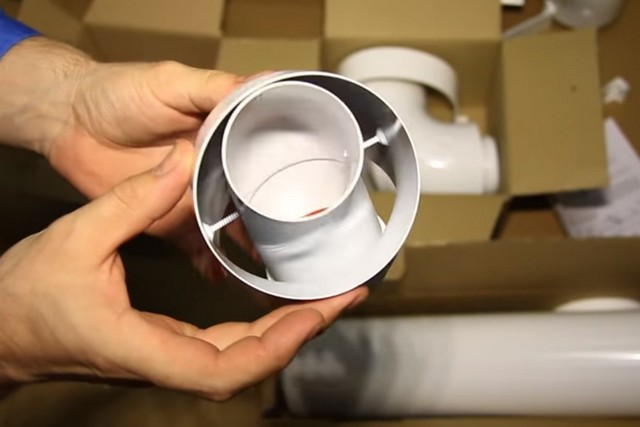

	...с той лишь разницей, что на внутренней трубе монтажный раструб с манжетой в пазу расположен только с одной стороны. А с противоположной – ровный торец для сопряжения с раструбом стыкуемой к отводу коаксиальной трубы.
	Существуют отводы с углом поворота на 45 градусов – их устройство и комплектация – аналогичны.
	Примеры собранных узлов (правда, окончательно не обтянутых хомутами) с поворотом под прямым углом…
	…и под углом в 45 градусов.

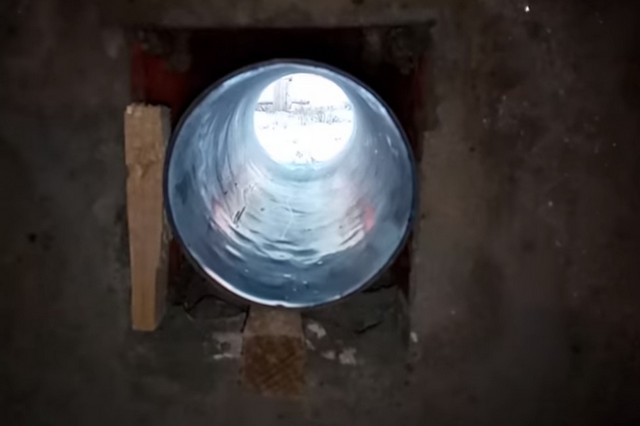

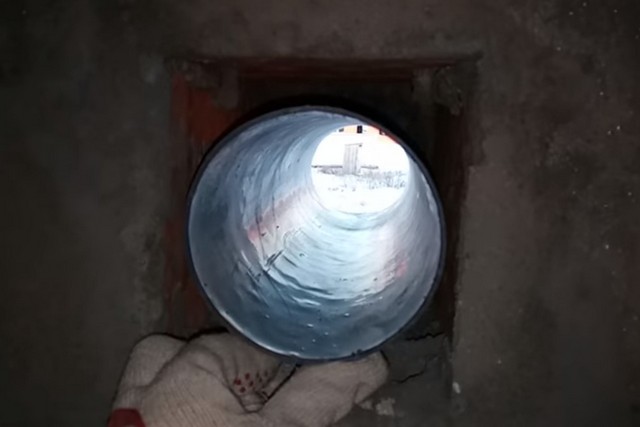

	Для проходки через стены в ней вырезается окно с диаметром примерно на 10 мм больше диаметра внешней трубы коаксиальной системы. Нередко в этом окне предварительно устанавливается гильза, чтобы исключить контакт коаксиальной трубы с жестким материалом стены, способным нанести ей механические повреждения (особо актуально для кирпичных, железобетонных, блочных стен). Оставшийся просвет заполняется термоизоляционным термостойким материалом (для деревянных стен). Например, это могут быть полосы базальтовой ваты. Для каменных стен бывает достаточно заполнения просвета монтажной пеной.

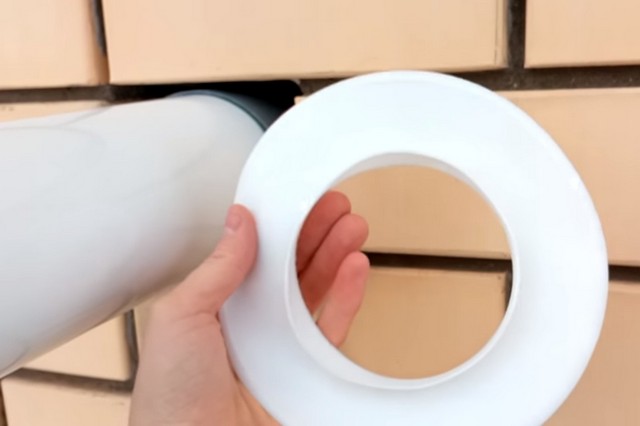

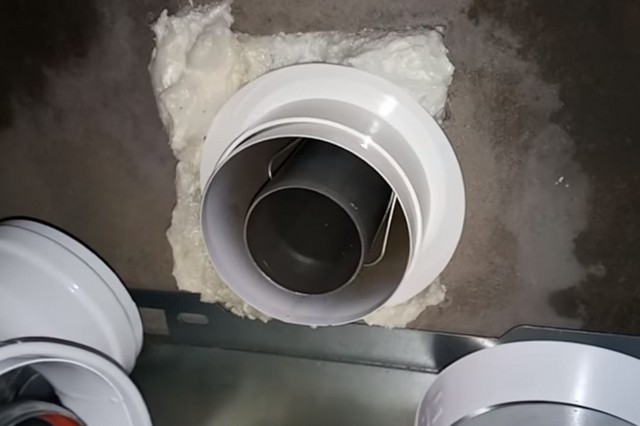

	После установки трубы проделанная в стене проходка со стороны комнаты и стороны улицы закрывается декоративными фланцами (полимерными или резиновыми). Важно – на участок проходки не должно приходиться соединительных узлов – они все должны остаться в помещении. То есть для прохода через стену и наружного участка дымохода используется только целый отрезок коаксиальной трубы с оголовком.

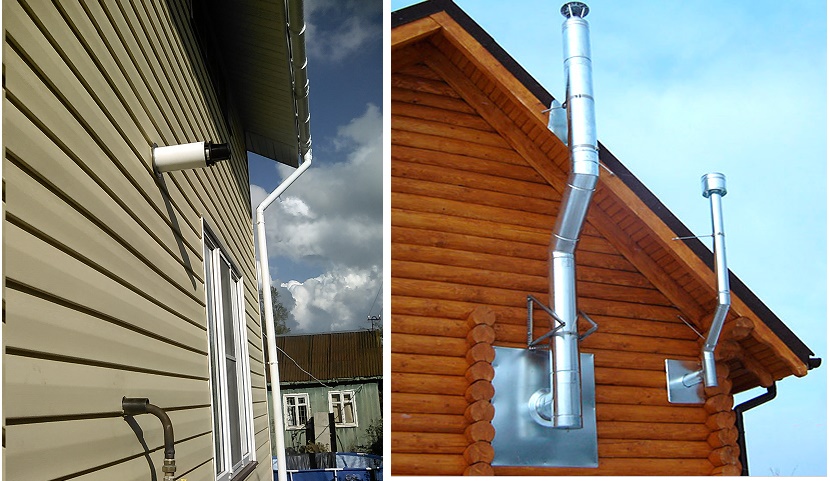

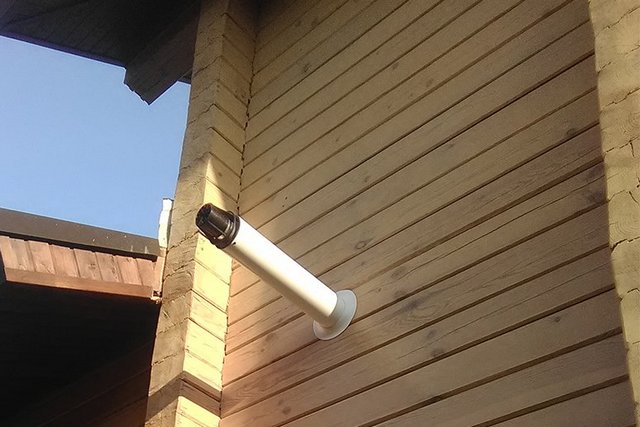

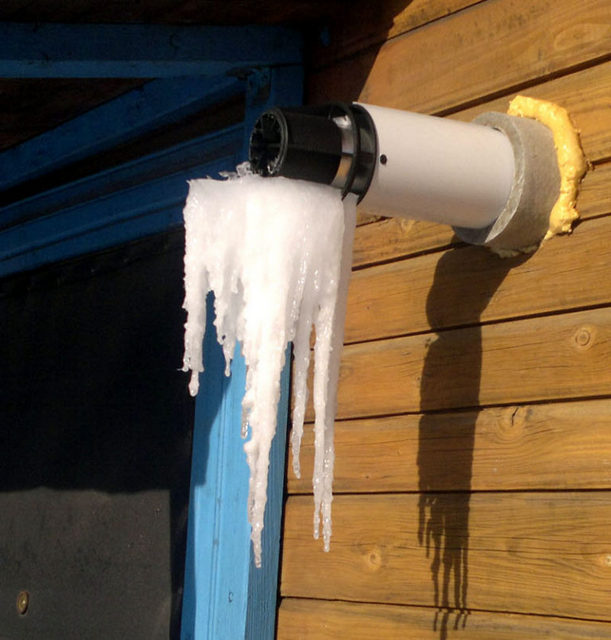

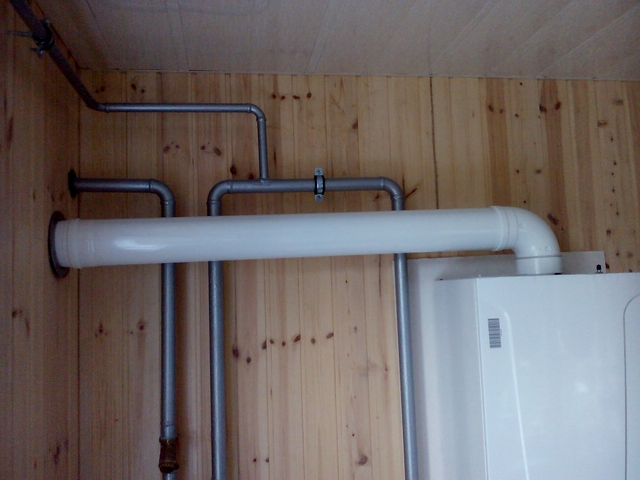

	Вот так примерно будет выглядеть наружный участок коаксиального дымохода после окончания сборки.
	Для разных моделей котлов даются свои рекомендации по величине и направлению уклона трубы для свободного стока образовавшегося конденсата. В данном примере рекомендуется делать уклон вниз примерно на 3 градуса.
	Другой, более рациональный вариант – это уклон, наоборот, в сторону котла. При этом в конструкцию дымохода добавляется еще одно «звено» - сборник конденсата. Он оснащен сливным отверстием, к которому через специальный сифон крепится шибкий шланг, по которому собранный конденсат отводится в дренаж (канализацию). Такой подход исключает намерзание льда на оголовке дымохода.

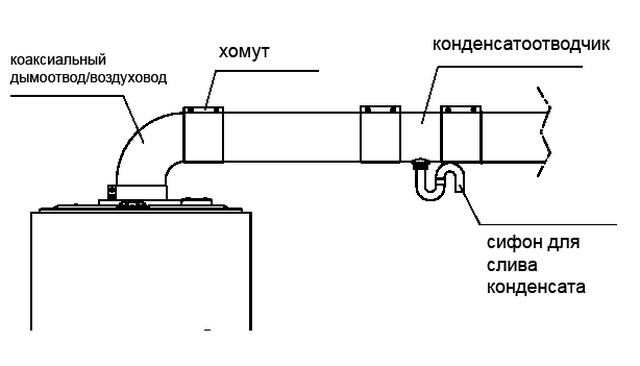

	На иллюстрации показан дополнительный комплект – сборник конденсата с сифоном, шлангами и необходимыми крепежными деталями. Сборник имеет такую же коаксиальную конструкцию и устанавливается в систему по общим правилам. Сливной патрубок должен оказаться внизу, а уже к нему подсоединяется сифон со шлангом.

Показанный пример, безусловно, не является какой-то «догмой» - в иных моделях коаксиальных дымоходов могут иметься как отличия по материалам изготовления внешней и внутренней трубы (нержавеющая сталь, оцинковка), так и некоторые нюансы монтажных узлов. Но общий принцип сборки все равно останется тем же.

Еще один нюанс. Некоторые котлы имеют в верхней части два раздельных патрубка – один для подачи воздуха, второй – для отвода продуктов сгорания. Такие агрегаты можно оснащать, соответственно, и раздельными каналами, то есть прокладывать отдельно заборную трубу и отдельно дымоход. Удобно с тех позиций, что практически полностью снимается проблема конденсата. Но проще и компактней все же выглядит монтаж коаксиальной системы. В подобных случаях используют специальные модели дымоходов, у которых в области котла идет разделение на гофрированный стальной канал дымохода и гибкий полимерный – воздушный. Затем эти каналы конструктивно объединяются в одну коаксиальную трубу.

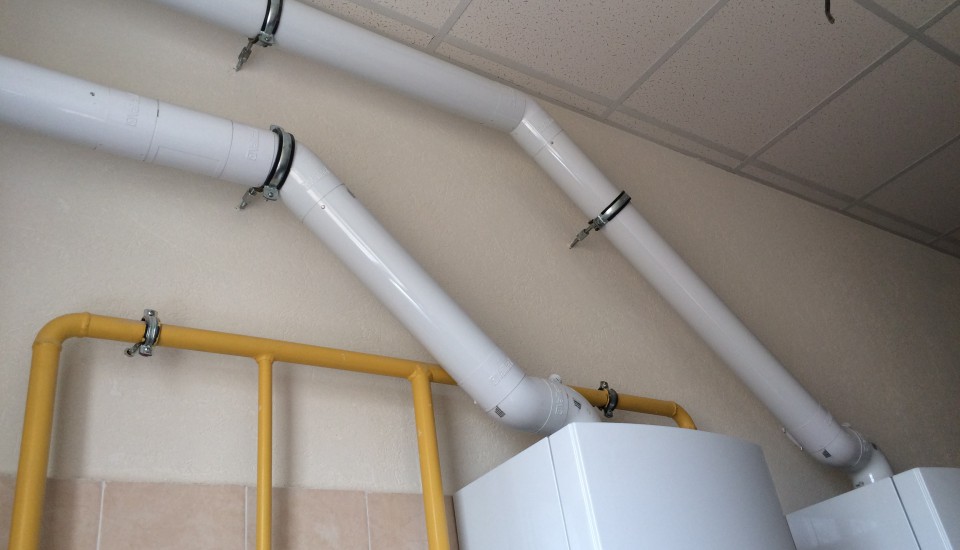

Другой вариант – это объединение потоков в одной коаксиальной трубе с помощью специального адаптера, который устанавливается непосредственно на котел.

При планировании монтажа системы коаксиального дымохода и при ее установке следует придерживаться целого ряда правил, о которых как раз речь пойдет ниже.

Основные требования к размещению коаксиального горизонтального дымохода.

Итак, если решено устанавливать коаксиальный дымоход самостоятельно, необходимо знать некоторые требования. Кстати, информация будет полезной и для тех, кто собирается вызывать мастеров – по крайней мере, можно будет проверить, соблюдают ли они установленные нормативы.

• Длина дымохода не может быть беспредельной. Производители устанавливают и указывают в паспортах максимальную протяженность коаксиальной системы. Как правило, она никогда не превышает четырёх (в некоторых случаях даже меньше – трех) метров. Значит, следует заранее просчитывать место установки котла. Минимальной длиной принято считать 1 метр.
• Нельзя планировать слишком много изменений направления прокладки коаксиальной трубы. Рекомендуется, чтобы число поворотов не превышало двух. Кроме того, принято считать, что установка одного отвода с поворотом на 90 градусов «съедает» один допустимый метр длины системы, отвод на 45 градусов – полметра.
• При монтаже должны использоваться исключительно детали, входящие в комплект. А сама система – подходить к конкретной модели газового котла. Категорически запрещено использования сторонних комплектующих, неважно, заводского или кустарного производства.
• Категорически запрещается использование любых клеевых или герметизирующих составов.
• Уклон горизонтального участка делают в сторону улицы на 2÷3 градуса, если дымоход устанавливается на обычный газовый котел, в сторону котла на тот же угол – если котел конденсационный или если на начальном участке установлен сборник конденсата, о котором говорилось выше.

Не допускается стыковка труб на участке прохода через стену. Расположение всех соединительных узлов должно позволять их визуальную ревизию.

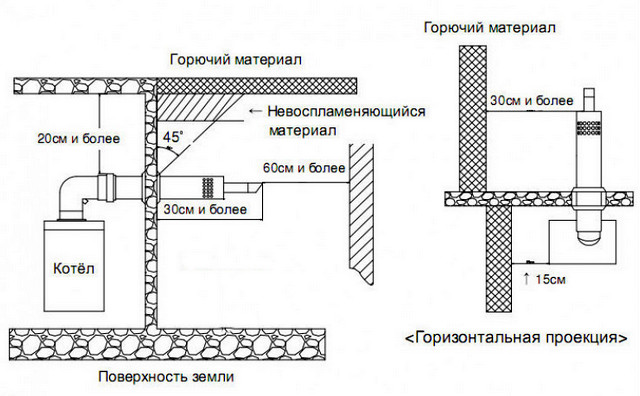

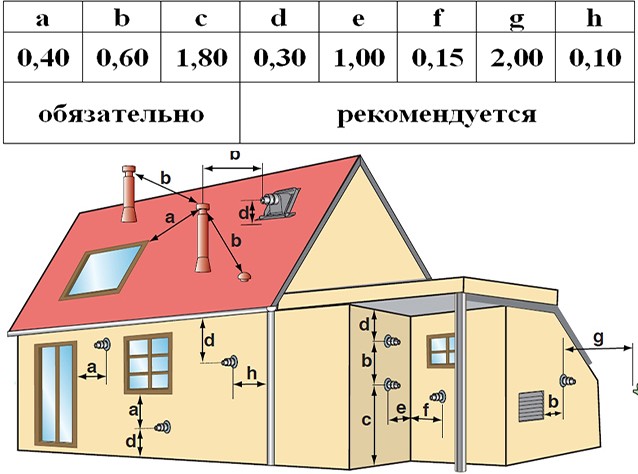

Имеется ряд требований по размещению коаксиальной трубы и ее оголовка по отношению к другим элементам здания и окружающим объектам. Их можно рассмотреть на следующей схеме:

а ≥ 400 мм. Обязательное условие . Минимальное расстояние от оси коаксиального дымохода до любого открывающегося объекта на фасаде здания (окно или дверь). Оно же касается расстояния от оголовка дымохода при его вертикальном расположении до кровельных окон.

b ≥ 600 мм. Обязательное условие. Минимальное расстояние от оси дымохода до любого воздухозаборного или вытяжного вентиляционного канала, до оси соседних коаксиальных или обычных дымоходов.

с ≥ 1800 мм. Обязательное условие. Минимальная высота оси дымохода над уровнем земли со стороны расположения тротуаров или пешеходных дорожек. Производители систем могут устанавливать свои требования к этому параметру. Например, для некоторых моделей котлов и коаксиальных дымоходов минимальная высота устанавливается в 2000 мм. Допускается приземная установка на высоте 150 мм от тротуара при обязательном наличии качественного дефлектора и защитной решетки.

≥ 1000 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой имеются открывающиеся объекты (окна или двери). При наличии дефлектора расстояние может быть снижено до 150 мм.

f ≥ 150 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой отсутствуют открывающиеся объекты. В обоих случаях (е и f) если соседняя стена выложена из возгорающегося материала или облицована им, минимальное расстояние до нее возрастает до 300 мм.

Как бы ни привлекало такое расположение выхода коаксиального дымохода – ниже уровня земли, оно категорически запрещено.

Еще несколько требований:

• Внутри помещения труба не должна располагаться ближе 200 мм к потолку.
• Между котлом (навесным или напольным) и соседней стеной должно оставаться расстояние как минимум 150 мм.
• Если напротив стены, через готовую проходит коаксиальный дымоход, находится еще одно строение, то от оголовка до стены этого здания должно выдерживаться не менее 600 мм.

Про длину наружного участка коаксиального дымохода точно сказать нельзя – она может устанавливаться различной, в зависимости от модели. На схеме выше показано не менее 300 мм. Однако, бывают системы, как требующие полуметра длины, так и такие, у которых оголовок располагается практически вплотную к стене.

Пример проведения монтажа коаксиального дымохода

Для большей наглядности можно показать пошагово пример, как навешивается газовый котел «Нева Люкс 18 Турбо», с одновременным монтажом коаксиального дымохода с проходом через стенку.

Иллюстрация	Краткое описание выполняемых операций
	Вот так выглядит котел. Хорошо показано, что на верхней его стене размещён сдвоенный патрубок для подключения коаксиального дымохода.

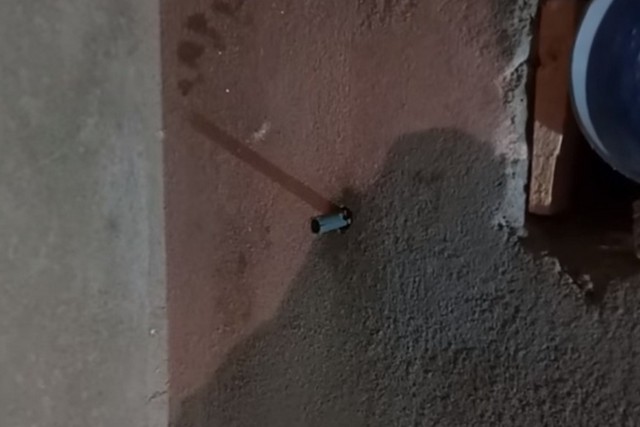

	В рассматриваемом примере заранее, еще при строительстве дома, было предусмотрено окошко для прокладки дымоходной трубы. В него решено установить гильзу, которая сформирует ровны аккуратный канал. Так как внешний диаметр коаксиальной трубы – 100 мм, в качестве гильзы используется отрезок обычной канализационной трубы диаметром 110 мм. Длина этой гильзы сделана такой, что она заканчивается вровень с поверхностью стены и снаружи, и внутри. Это позволит беспроблемно впоследствии закрыть область прохода выбранной отделкой.

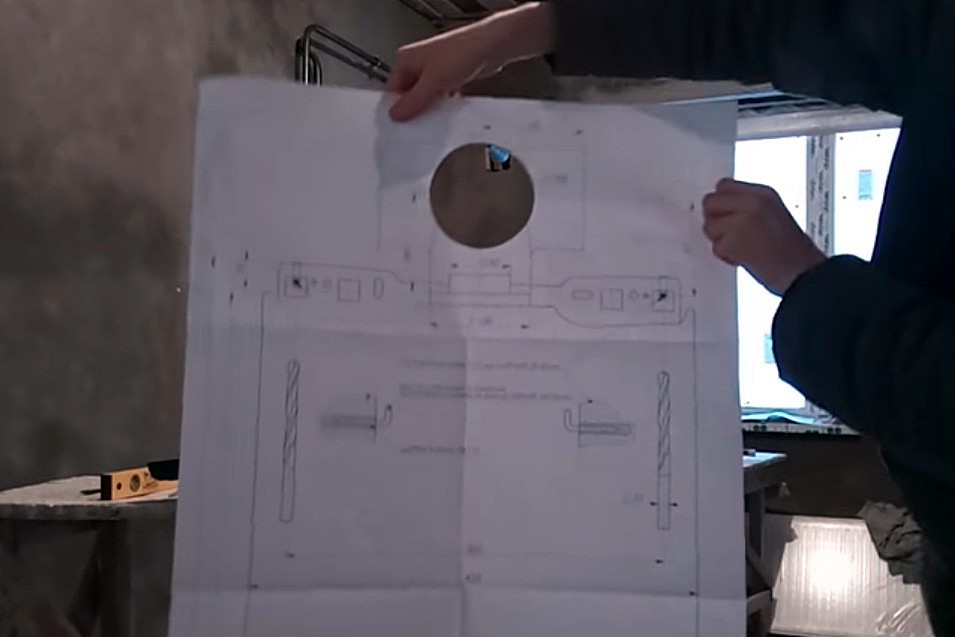

	В соответствии с рекомендациями инструкции по установке этого котла, горизонтальному коаксиальному дымоходу следует задать небольшой уклон в сторону улицы. Это на данном этапе можно сразу предусмотреть, задав уклон устанавливаемой гильзе.

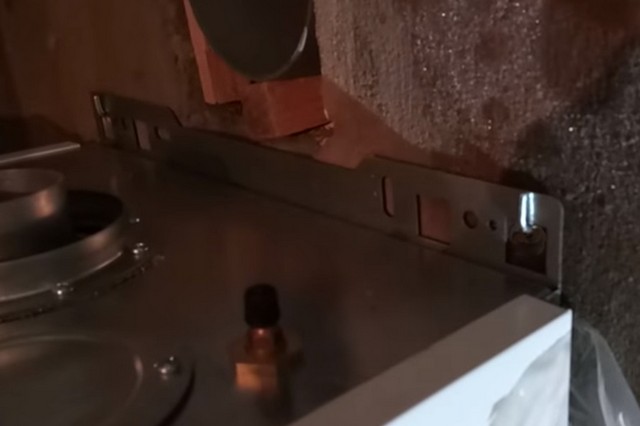

	После придания гильзе нужного положения его можно временно зафиксировать, например, расклинив ее деревянными клинышками. Оставшееся пустоты вокруг гильзы будут заполнены монтажной пеной.
	Сама коаксиальная система в данном случае сложностью не отличается. Сразу от адаптера-отвода идет прямой участок трубы, проходящий через стену, на которую будет навешен котел. То есть направление трубы – сразу назад через стену, без лишних поворотов.

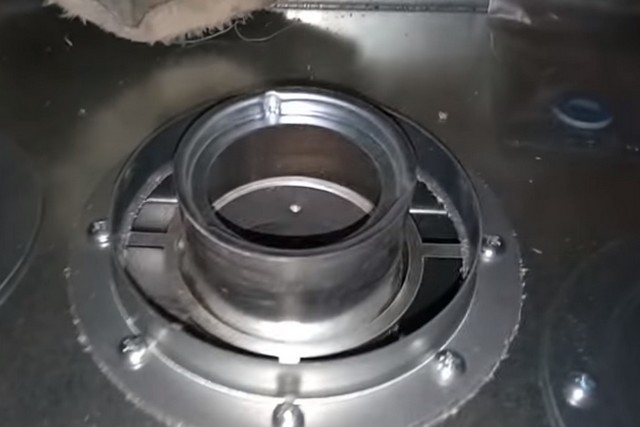

	Производится первая «примерка», как будут стыковаться трубы с агрегатом.
	Имея точное место прохода коаксиальной трубы через стену, несложно вывесить и сам котел, так, чтобы все совпало с точностью буквально дол миллиметра. А поможет в этом полномасштабная схема-шаблон, прилагаемая к инструкции по установке котла. На схеме обозначены и возможные расположения адаптера дымохода в трех вариантах (с направлением влево, вправо и назад, и точки крепления котла к стене.
	С таким шаблоном задача упрощается до предела. Так как дымоход будет направлен назад, на схеме вырезается круглое окошко, соответствующее такому положению адаптера. Это окно – своеобразная проекция сечения уходящей в стену коаксиальной трубы.
	То есть достаточно совместить окно с уже установленным в стене каналом, а затем выровнять край чертежа котла по вертикали, контролируя с помощью лазерного уровня (нет лазерного – вполне можно обойтись обыкновенным или даже отвесом).
	Посте того как шаблон точно выставлен, останется только через указанные на нем точки сделать на стене отметки, где должны расположиться крепежные детали (в данном случае это будут дюбели-крючки). После нанесения отметок будет нелишним еще раз с помощью уровня проверить – обе точки должны расположиться на одной горизонтальной линии.
	В стене бурятся отверстия, готовятся входящие в комплект котла крючки для подвеса.
	В пробуренные отверстия сначала забиваются дюбель-пробки…
	…а затем в них ввинчиваются крючки.
	Затем котел поднимают (лучше это делать вдвоем) и аккуратно подвешивают на крючки.
	Котел подвешен, а его патрубки точно разместились под проделанным в стене каналом. То есть при монтаже дымохода проблем возникнуть не должно.
	Пространство между стеной и гильзой заполнено монтажной пеной. После ее расширения и полного застывания можно будет убрать деревянные клинья и обрезать излишки.
	В соответствии с инструкцией к котлу, из прилагаемого комплекта выбирается нужный вкладыш. Эти вставки имеют разный диаметр внутреннего прохода, и с их помощью достигается оптимальный режим работы все системы – баланс подачи воздуха и вытяжки продуктов сгорания. Рекомендации по правильному выбору вкладыша приведены в техдокументации.
	Вкладыш устанавливается во внутренний патрубок коаксиального выхода котла, то есть в канал вывода продуктов сгорания.
	Вкладыш встал на свое место.
	Со стороны улицы в гильзу заводится коаксиальная труба. Она уже должна быть (при необходимости, конечно) обрезана в нужный размер, с учетом необходимого выхода оголовка от стены снаружи.
	На трубу можно сразу же надеть декоративный пластиковый фланец.
	Можно переходить к установке на свое место адаптера-отвода. Обратите внимание – в демонстрируемой системе раструбное соединение с уплотнительными манжетами предусмотрено не только для внутренней, но и для внешней трубы. То есть при соединении деталей не требуется установки широкой наружной манжеты с последующей затяжкой хомута. Задача получается еще проще.
	Одна широкая резиновая манжета и один хомут все же входят в комплект системы. Но они предназначены только для узла соединения адаптера на патрубках котла. Манжета надевается на внешнюю трубу адаптера со стороны, которая будет стыковаться с котлом.
	Адаптер устанавливается на свое «гнездо» и подается вниз, чтобы центральный патрубок котла вошел в раструб центральной трубы до упора.
	После этого адаптер-отвод аккуратно поворачивают в нужном направлении – к трубе, проходящей сквозь стену. Далее, требуется согласованность действий обоих работников. Один в помещении направляет трубы в раструбы адаптера, а второй обеспечивает поступательное движение трубы снаружи. Необходимо добиться, чтобы обе (внешняя и внутренняя) трубы коаксиального дымохода вошли в раструбы на всю возможную длину, до упора. Большего здесь не требуется. Если разметка была произведена точно, то проблем с монтажом этого узла возникнуть не должно.
	После того как верхний узел смонтирован, можно заканчивать с нижним. Манжета опускается вниз, вплоть до упора во фланец, крепящий патрубок к корпусу котла. Этим будет достигнута герметизация канала подачи воздуха. Внутренний канал, как мы помним, уже герметичен за счет раструбного соединения с внутренней уплотнительной манжетой.
	Следующим шагом необходимо установить пластиковый хомут и надежно затянуть его двумя винтами. По сути, со стороны котла работа закончена.
	А на улице остается заполнить оставшиеся полости между гильзой и стеной монтажной пеной (мастер почему-то этого еще не сделал), а затем надеть декоративный эластичный фланец.
	Этот фланец хорошо замаскирует место прохода трубы через стену, защитит его от осадков, ветра и ультрафиолетовых лучей.
	Вот такой участок коаксиального дымохода получился на улице. После тщательной проверки всех соединений работу можно считать законченной.

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для сооружения основного корпуса.
2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Соединительные приспособления. Они являются отводами на 90 о и 45 о или муфтами.
6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

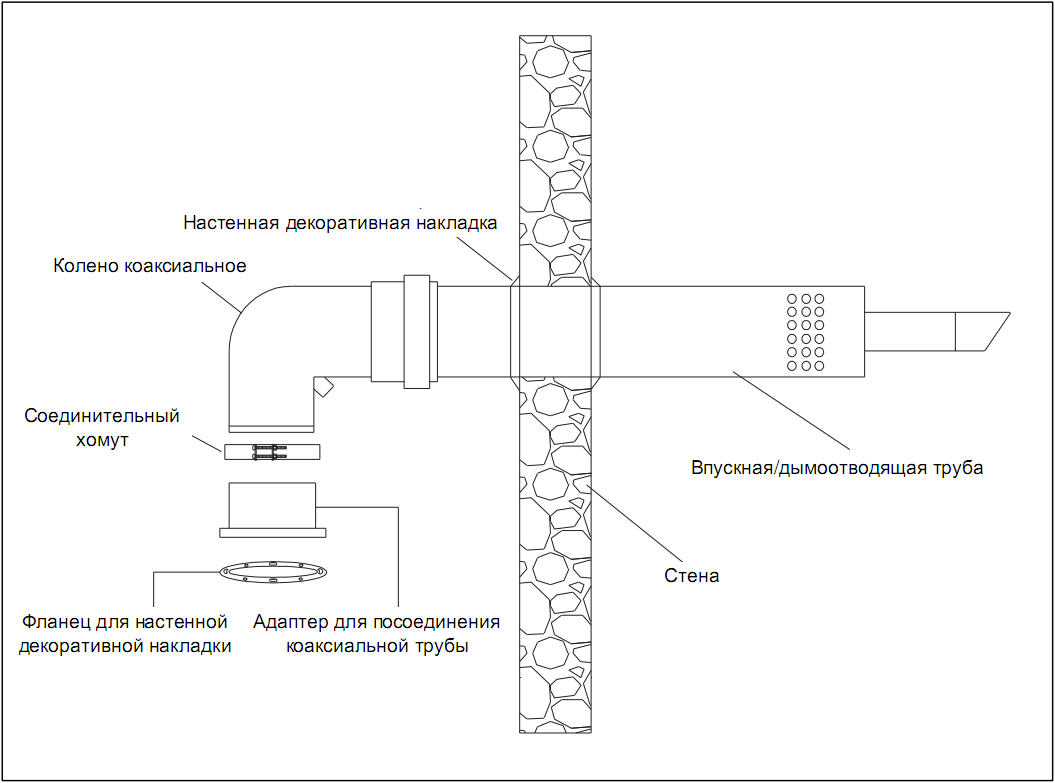

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы - обязательное условие.
2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах - от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы - важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
2. Количество поворотных муфт (меньше трёх).
3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем - лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Все чаще, при изготовлении системы дымоотведения, используется коаксиальный дымоход для газового котла. При условии правильного монтажа, коаксиальная труба справляется сразу с двумя задачами одновременно: отводит продукты сгорания и обеспечивает достаточный приток воздуха для работы отопительного оборудования.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

• Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
• Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Принцип работы коаксиального дымохода

Принцип работы дымохода следующий:

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

1. Небольшой вес.
2. Низкая стоимость.
3. Простой монтаж.

Коаксиальные трубы из нержавейки

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

Горизонтальная установка коаксиальных труб

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Как правильно установить коаксиальную трубу дымохода

1. Вывод системы через стену.
2. Подключение к котлу.
3. Возможность удлинения двухканальной системы.
4. Защиту от обледенения и ветра.

Вывод дымохода коаксиального типа через стену

• Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
• Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.
• Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
• Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
• Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
• Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

Как подключить двухканальный дымоход к котлу

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

Как удлинить коаксиальную трубу

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

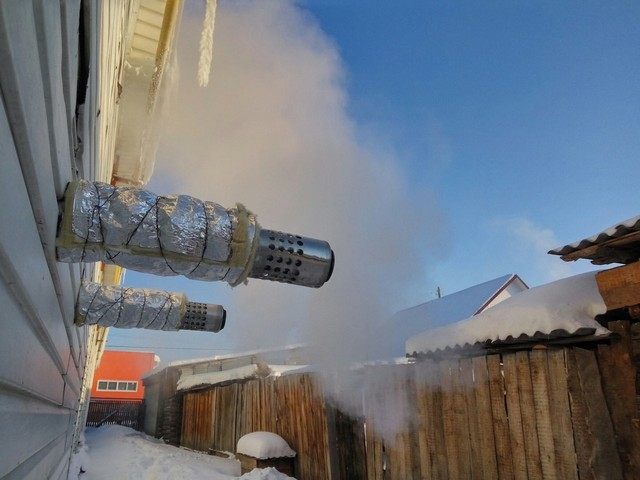

Как уберечь коаксиальную систему отвода газов от обледенения

Можно дополнительно защитить дымоход от образования наледи следующим образом:

• Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
• Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Избежать обратной тяги можно следующим образом:

• Установка ветрозащиты и диафрагмы.
• Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Плюсы и минусы коаксиальных систем дымоудаления

1. Себестоимость конструкции и монтажа.
2. Преимущества и недостатки.
3. Тип котла.

Стоимость коаксиального комплекта для дымохода

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.

Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

• Скорость монтажа.
• Возможность применения практически для любого отопительного оборудования.
• При условии правильного монтажа, хорошие показатели характеристик тяги.
• Возможность применения для многоквартирных домов.

Недостатки двухканальных труб

• Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.
  На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
• Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

Типичные ошибки при монтаже и эксплуатации

Как показывает практика, определенные нарушения встречаются чаще других:

• Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
• Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.
