Токарный станок необходим многим. Он позволяет обрабатывать разные материалы, и придавать формы нарезкам и заготовкам. На рынке предлагаются токарные станки самых разных размеров – от маленьких до громоздких. Однако лучшее качество станка можно гарантировать лишь в том случае, когда делаешь его сам, поэтому сейчас мы рассмотрим, как можно сделать токарный станок маленького размера, используя ручную электрическую дрель.

Делаем мини токарный станок из дрели в видео:

Итак, для начала нам понадобится кусок фанеры, к которому заранее нужно приклеить два деревянных бруска, чтобы получилось нечто похожее на столик, далее – дрель, которая должна иметь рукоятку, или другое самодельное крепление, заготовка для тестирования работы станка (в нашем случае пенопластовая), два типа наждачной бумаги – мелкая и крупная, а также два деревянных бруска.

Первым делом нам предстоит делать крепление для дрели. Поэтому необходимо поставить дрель на столик, то есть на кусок фанеры, обвести маркером, проделать отверстие под болт на верхней части ручки. Следует обратить внимание на то, что дрель должна стоять вверх ногами, а необходимо это для того, чтобы инструмент не перегревался, ведь по бокам и снизу у дрели есть ребра для охлаждения. Для того, чтобы закрепить дрель, нужно всего лишь снять болт ручки, провести его сквозь отверстие на фанере и закрепить ручку обратно.

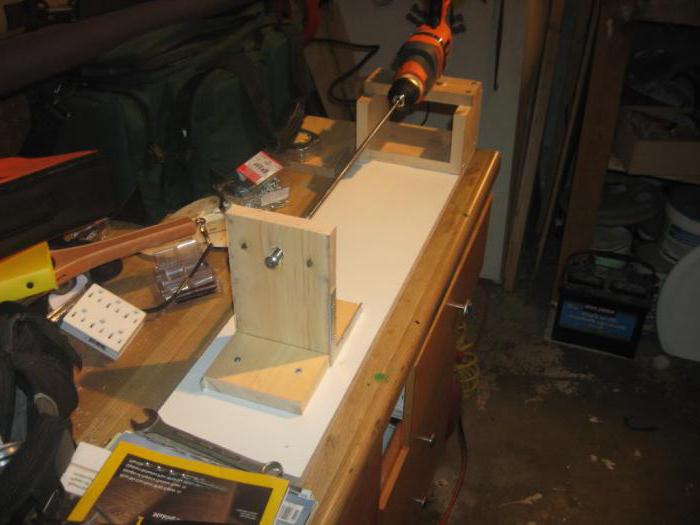

Далее нам предстоит изготовление задней балки нашего станка. Для этого нам потребуется деревянный брусок и сверло небольшого диаметра (чуть больше шпажки для барбекю). Сверлим отверстие на бруске, крепим шпажку вместо сверла на дрели, проводим брусок через нее и фиксируем на фанере при помощи термоклея.

Осталось позаботиться о следующей части станка, которая позволит нам придавать формы нашим заготовкам. Для этого нам понадобится второй брусок и наждачные бумаги. Просто клеем бумаги на обе части бруска.

Заготовка, которую мы хотим обработать надевается на шпажку для барбекю. После этого остается лишь придать волю фантазии и при помощи наждачных бумаг разных размеров придавать формы нашим заготовкам.

Таким образом можно собственноручно создать мини токарный станок, который будет идеален для обработки пенопласта и деревянных брусков небольшого размера. Ту же технологию можно использовать для создания более мощных станков, которые позволят обрабатывать более серьезные материалы.

Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.

Возможности станка

У станка из дрели существует множество применений кроме токарных работ:

• закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
• под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
• с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
• если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.

Корпус и передняя бабка

Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.

К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.

Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.

Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Закрепление заготовки

Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.

Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.

Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:

• обдирочные или полукруглые для подготовительных работ;
• плоские для чистовой отделки;
• отрезные и подрезные.

Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.

• Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
• Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
• Окончательной формы добиваются за несколько подходов.
• Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
• Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Вариант исполнения станка с металлической станиной из . При закреплении станины болтами к прочному верстаку можно получить весьма устойчивую конструкцию, которая позволит работать с металлом.

Общий вид станка Крепление дрели Задняя бабка
Крепление опорной площадки Вид в сборе с обрабатываемой деталью использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками. Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке.

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Довольно простой вариант токарного станка с деревянной станиной. Такого рода конструкция вряд ли позволит работать с металлом, но для обработки дерева вполне сгодится.

Станок в сборе Станина Крепление дрели к станине
Конструкция задней бабки Фиксатор для заготовок из дерева Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Дополнительные приспособления

Функциональные возможности самодельного токарного агрегата можно значительно расширить, если оснастить его дополнительными насадками и приспособлениями. К таким возможностям, в частности, относятся:

• нанесение краски на вращающуюся деталь, что позволяет получать очень интересные узоры;
• выполнение на заготовке спиральных насечек;
• намотка трансформаторов и др.

Если изготовить для станка на основе дрели специальную приставку, которая называется копир, можно будет производить в домашних условиях целые партии идентичных деталей, используя один шаблон. Очень важно еще на этапе проектирования самодельного станка предусмотреть все варианты его применения, чтобы сразу учесть это в его конструкции.

Резюмируя все вышесказанное, стоит отметить, что технические возможности вашего самодельного токарного устройства могут быть очень впечатляющими. Важно правильно разработать конструкцию такого станка и подобрать для его изготовления качественные и надежные комплектующие.

Желание мастерить своими руками полезные вещи для интерьера квартиры можно реализовать в небольшой мастерской. Часть ее оборудования легко изготовить самостоятельно из стандартного набора обычных инструментов, которые имеются практически у каждого владельца частного дома.

Рассмотрим один из вариантов конструкции подобного приспособления. Надеемся, что наши советы помогут домашнему мастеру сделать самодельный токарный станок для обработки древесины из электрической дрели, использовать его надежно и безопасно.

На основе собственного опыта можно утверждать, что многим подросткам нравится заниматься процессом творчества на токарном станке, вытачивать из дерева простые предметы кухонной утвари, рукоятки для инструмента, а также спортивные нунчаки, матрешки и даже шахматы.

Конструкция токарного станка из дрели

Первое подобное устройство мной было изготовлено более двадцати лет назад по материалам одного из журналов “Сделай сам”. От него остались только фотографии, с которых я и представляю чертежи со своими комментариями.

Их дополнительно иллюстрируют картинки готовых деталей, сфотографированные с разных ракурсов. Они позволят вам лучше понять процесс изготовления деталей токарного станка из дрели.

Для работы потребуется изготовить:

• переднюю бабку, в которую вставляется ;
• заднюю бабку с подвижным фиксирующим центром;
• упор для резца;
• наконечник-фиксатор крепления заготовки в дрели;
• станину станка;
• струбцины или другие крепления.

Главное - это четкое, надежное закрепление всех деталей на общей устойчивой станине. Она обеспечит правильное вращение заготовки, может быть из металла или дерева. Я использовал толстую, широкую доску-верстака. Допустимо монтировать все части струбцинами на прочном столе, как показано на чертеже.

На картинке специально выделена единая ось вращения красного цвета. Ее соблюдение в горизонтальном направлении обеспечит оптимальную обработку заготовки без биений и лишних качаний.

Ее выставляют положением высоты и направления оси вращения патрона дрели с центром задней бабки, а также правильным креплением деревянной заготовки.

Передняя бабка

Материалом для ее изготовления было решено использовать многослойную березовую фанеру и алюминиевые уголки, как показано на чертеже. Также можно применить толстый гетинакс или стеклотекстолитовые пластины. Их суммарная толщина должна обеспечить надежное удержание дрели за гнездо крепления дополнительной рукоятки.

Для этого в центре заготовки прорезается отверстие. Его можно просверлить кольцевым сверлом. Я вырезал в многослойной фанере обычным ручным лобзиком после скрепления плит винтами крепления уголков. Потом немного доводил поверхность круглым напильником.

С одной стороны бабки пилой делается прорезь шириной около двух мм. Она нужна для фиксации дрели в гнезде за счет сжатия шпилькой. Для последней потребуется создать полость: просверлить в вертикальном направлении или просто прорезать ножом, предварительно разобрав крепление.

Фиксирующий винт шпильки в корпусе передней бабки вставляется через высверленное отверстие, а уголки к доске основания крепят шурупами.

Задняя бабка с регулируемым центром

Корпус крепления делают по той же технологии, что и ранее. Только центральное отверстие прорезают по внешнему диаметру втулки подвижного центра. Он должен свободно перемещаться вдоль оси за счет вращения ручки маховика и стопориться винтом фиксирующей рукоятки, как показано на чертеже.

Однако узел фиксации в моей конструкции бабки несколько отличается: используется не боковое, а горизонтальное сжатие резьбы контрящей гайкой. Ее приходится просто дожимать гаечным ключом.

Сравнивайте оба способа и выбирайте тот, который вам подойдёт лучше.

Центр и втулку своими руками домашнему мастеру без токарного станка по металлу не изготовить. Я его заказывал у токаря по размерам.

Поверхность центра является базовым основанием для вращения деревянной заготовки. Ее требуется отшлифовать и закалить, можно даже немного смазывать. Это уменьшит потери на трение.

Вместо колеса ручного вращения шпинделя, как показано на чертеже, я установил обыкновенную рукоятку вентиля от старого водопроводного крана, сточив под нее напильником посадочное гнездо с конца резьбы.

Можно даже просто приварить в центр пруток, но тогда конструкция крепления станет неразборной.

Способы крепления заготовки в токарном станке

Вытачиваемые детали могут быть длинной формы или короткие, широкие в виде чаши. Они устанавливаются разными способами.

Крепление длинных заготовок

Способ монтажа показан на самом первом чертеже. В дрель вставляется наконечник специальной конструкции: пруток диаметра 8÷10 мм с трезубцем на окончании.

Для его изготовления можно использовать шпильку с резьбой, простую и барашковую гайки, которые плотно обжимаются на витках резьбы гаечным ключом. Конец шпильки стачивают на конус. От него отступают 10÷15 мм до кромки барашка.

Эта часть будет входить в торец заготовки. В нем посередине просверливают на глубину порядка 10÷15 мм отверстие для центровки заготовки шпилькой и делают пропил, в который входят ушки барашка, передающие вращение патрона.

Вполне допустимо в шпильке просто сделать центральную прорезь и вварить туда плоский трезубец.

С обратной стороны длинная заготовка при вращении в токарном станке удерживается центром задней бабки.

Оправка для коротких деталей

Верхняя часть зажимается в патроне дрели, а с обратной стороны оправки вставляется заготовка из древесины. Через просверленные отверстия ее фиксируют шурупами в трубчатой полости.

Необходимо учитывать, что при креплении заготовки через центр оправки без задней бабки на подшипники дрели действуют боковые нагрузки. Поэтому большие усилия создавать нельзя.

Подобная конструкция оправки позволяет вырезать даже внутренние полости деталей, делать кубки, чаши, солонки и подобную утварь.

Конструкция упора для резца

Уголок приваривают к прутку и вставляют в вертикальную трубку-стойку, в которой жестко зажимают стопорным винтом. К ее нижней части приварена скоба из толстой проволоки. Она фиксируется в основании зажимным болтом с гайкой, вставляемыми через отверстие столешницы.

Благодаря длине скобы упор можно перемещать в различные точки основания, а ослабленный стопор верхней полки позволяет ее регулировать относительно оси вращения токарного станка.

Подготовка заготовок

Древесину следует хорошо просушить и выбрать без трещин. Хорошие изделия получаются из лиственных пород деревьев: березы, яблони, груши, дуба и других плодовых. Твердость материала влияет на скорость его обработки.

До установки заготовки в токарный станок ей необходимо придать цилиндрическую форму топором, рубанком, ножом. Это значительно сократит время ее обработки, уменьшит нагрузки на электродвигатель.

Под центры вращения передней и задней бабок в заготовке необходимо просверлить отверстия по торцам подготовленных цилиндров, а для трезубца - выполнить пропил.

Короткие заготовки для крепления в оправке винтами требуется делать с выступом, плотно входящим в ее полость.

Инструменты

Для обработки вращающейся заготовки потребуется инструмент - резцы. На первых порах можно обходиться обыкновенными стамесками, добиваясь их хорошей заточки.

С приобретением опыта потребуются конструкции резцов:

• полукруглых - обдирочных, черновых;
• плоских для точной обработки: подрезки, отрезки, выравнивания.

Их несложно делать своими руками на наждачном станке или просто купить готовый комплект в магазине.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил .

Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить , заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через связанные с короткими замыканиями и перегрузками.

Определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Поделки из дерева и меди круглой формы хорошо изготавливать на домашнем маленьком токарном станке. Что общего между токарным станком и дрелью? Для рядового человека, далекого от производства, ничего. Но для современного Кулибина это настоящий Клондайк идей. Человек с фантазией и умелыми руками с легкостью смастерит свой домашний токарный станок из дрели.

Покупной или самодельный токарный станок - что лучше?

Стоимость небольших токарных станков заводского изготовления заставляет задуматься над альтернативным решением этой задачи. Самостоятельно собранный станок для токарных работ может обойтись намного дешевле. Чтобы претворить свою затею в жизнь, самое дорогое, что потребуется купить, - это дрель или перфоратор, имеющий функцию дрели. Рассмотрим вариант изготовления токарного станка из для частного домашнего бизнеса. Простота изготовления такого нужного и полезного оборудования поражает. Самый простой токарный станок можно изготовить за один день "на коленке". При изготовлении самого неприхотливого токарного станка потребуются деревянные бруски, фанера, жесть, хороший клей и прочие материалы.

Материалы для изготовления токарного станка

Прежде чем думать, как сделать токарный станок, нужно просчитать, а не получится ли стоимость необходимых материалов больше, чем стоимость заводского прибора? Для этого лучше просмотреть список всех необходимых материалов и оборудования, определить, что из этого имеется в наличии и посчитать, какую сумму нужно потратить на недостающие элементы.

Набор для токарного станка из дрели выглядит следующим образом:

• электрическая дрель;
• крепкий стол или верстак;
• минимум три струбцины;
• саморезы;
• болты, винты и гайки;
• напильники;
• резцы;
• наждачная бумага.

Но если ваш домашний бизнес вырос, требует высокой производительности и точности изготовления стальных деталей, в таком случае необходимо раскошелиться и приобрести токарный станок промышленного изготовления с мощным электродвигателем, жесткой станиной и оснасткой, установленной на ней.

Из чего состоит токарный станок?

Любой токарный станок имеет в своей конструкции следующие основные составляющие:

1. Станина токарного станка. Основа в станкостроении.
2. Передняя бабка с силовым агрегатом, в данном случае - дрелью.
3. Задняя бабка. Расположение ее по оси должно соответствовать оси передней бабки. В противном случае во время работы будет выходить брак.
4. Для установки режущего инструмента необходим упор. Расположение его должно быть максимально приближено к заготовке, установленной для обработки. Желательно изготовить такой опорный стол, который позволит безопасно работать на самодельном токарном станке из дрели.
5. Станина станка определяет основное расположение узлов токарного станка и обеспечивает надежность всего агрегата. Мощная станина, обустроенная надежными ногами с правильно установленными и соосными узлами, - это полноценный токарный станок. Небольшая станина может устанавливаться на массивный стол или верстак. Собранный токарный станок из дрели на станине такого типа легко переносится и транспортируется.
6. Купленная заводская оснастка в облегчит работу на токарном станке из дрели.

Нужно отметить, что обработка материалов на полученном приборе будет ограничена. На таком самодельном устройстве можно обрабатывать дерево, медь, алюминий и его сплавы, то есть любые мягкие материалы. На изготовленном своими руками токарном станке из дрели стальную деталь не выточить.

Процесс работы

В качестве станины хорошо подойдет кусок толстой фанеры. Она имеет ровную поверхность, что поможет в соосной установке передней и задней бабки. Дрель можно закрепить любым доступным методом. Основное условие - она должна быть жестко смонтирована. В нашем случае рассмотрим пример с использованием струбцин.

Подготовим основной элемент силовой тяги. Для удобства сборки самодельного токарного станка из дрели подготовим зажимное приспособление для фиксации дрели. Возьмем металлическую струбцину, предварительно немного переделав ее.

Необходимо закрепить хомут, который в дальнейшем зажмет нашу дрель. Закрепим ее на станину. Хомутом, закрепленным на струбцине, зажмем дрель. Таким образом, получилась жестко закрепленная передняя бабка с силовым агрегатом.

Суппорт для токарного станка

Аналогичным способом сделаем заднюю бабку токарного станка из дрели. Нужно установить заднюю бабку, применив вторую струбцину, обязательно в одной оси с передней. Для удобства работы отлично подойдет для задней бабки подшипник с запрессованной осью, заточенной под конус. В качестве крепежного элемента для детали можно использовать и патрон.

Третья струбцина нам потребуется для опорного стола. Это так называемый токарями-профессионалами суппорт.

Для удобства перемещения суппорта вдоль оси детали на основании станины желательно сделать жесткий паз. Способ изготовления следующий:

1. Из фанеры вырезаются две ровных планки по длине токарного станка.
2. Затем они жестко крепятся на станине.
3. Между ними вставляется основание суппорта, обеспечивающее надежное его перемещение вдоль оси.

Такое простое и надежное приспособление обеспечит простоту обработки деталей.

Идеальный вариант суппорта для токарного станка из дрели - тот, когда суппорт имеет возможность перемещаться как вдоль оси токарного станка, так и поперек его. С помощью него токарь свободно сможет держать резец в процессе обработки. Суппорт подводится к детали фактически вплотную, что обеспечивает полную безопасность в работе. Если упор находится далеко от заготовки, то токарный инструмент может вырвать из рук.

Инструмент, необходимый для обработки детали

Обрабатывать деталь, закрепленную в токарном станке, можно резцами. Особенно это касается тех деталей, которые состоят из различных сплавов. Резец надежно крепится на суппорте, что позволяет вытачивать медные, латунные изделия и детали из иных мягких металлов. В качестве резца для обработки деревянной заготовки подойдет заточенный слесарный напильник - рашпиль. Справится с работой и надфиль. Хорошо и правильно заточенный обрезок автомобильной рессоры, также прекрасно работает в роли резца.

Как закрепить заготовку большого диаметра на станке?

Для крепления заготовок большого диаметра на токарный станок придется запастись план шайбой, которая крепится в патрон электродрели. Ее использование дает возможность вытачивать детали больших диаметров.

На самодельном станке можно выточить для лестницы балясины, изготовить своими руками и на свое усмотрение посуду из дерева. Станок прекрасно подойдет при изготовлении круглых подсвечников, да и вообще любого круглого деревянного изделия и изделий из мягких видов металлов.

Как тиражировать деревянные изделия из заготовок?

Для тиражирования балясин к строящейся лестнице, например, можно применить копир. Что представляет собой копир и как с ним работать? Все до смешного просто. Изготавливается необходимое изделие для лестницы. К компактному токарному станку по дереву из дрели делается дополнительное устройство, на котором крепится изготовленная в точных размерах балясина. Второй экземпляр делается по существующим размерам.

Многие видели, как мастера работают над дубликатами ключей. В копир вставляется "родной" ключ, а все выпуклости на заготовке дублируют его выпуклости. Отпадает необходимость в постоянном замере детали. Выточенная деталь получается точной копией оригинала. Принцип и подход - те же.

Чертежи токарного станка из дрели

Дополнив самодельный токарный станок всего некоторыми деталями, вы сможете значительно расширить функции такого оборудования. С помощью него можно окрашивать деталь или выточить витую сетку по всей длине заготовки. Использовать уникальные возможности дрели можно не только в токарном станке. Смастерить на той же станине можно и который будет работать не хуже фабричного. Диаметр сверла зависит от патрона в дрели. Увеличить диаметр помогут переходники или сверла с хвостовиками, подходящими под патрон. Сделать фрезерный станок, узнав и поняв возможности дрели, не составит большого труда.

Электрики высоко оценят применение самодельного токарного станка при намотке обмоток для трансформаторов в домашних условиях.

В заключение можно констатировать: простой на первый взгляд электроинструмент при грамотном и правильном использовании может расширить свои возможности и стать незаменимым оборудованием в домашнем производстве. Главное - прежде чем пробовать и изучать, как сделать токарный станок, нужно набраться терпения.
