Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

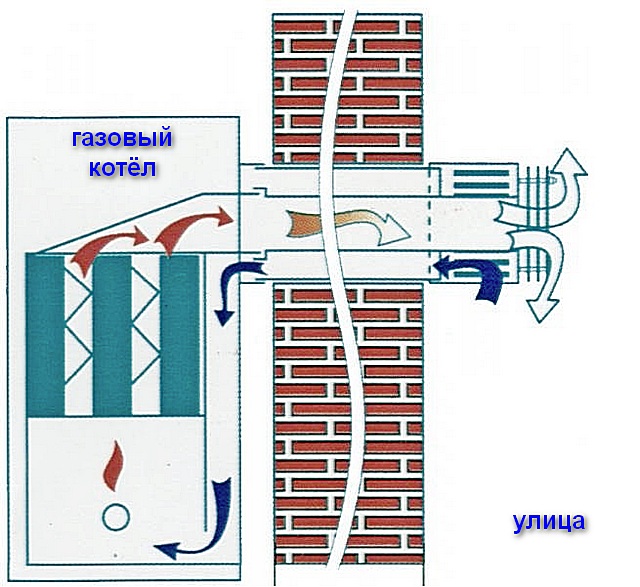

Принцип работы коаксильного дымохода

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей . Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

Коаксиальный дымоход - новое техническое решение, которое пришло на смену стандартным дымоходам. Особенностью и большим преимуществом данного аппарата является то, что кислород для горения в топке котла забирается с улицы, а не из дома.

Конструкции коаксиально дымохода

Дымоходы используют для разных типов котлов:

• B - дымоходы для котлов с открытой камерой горения;
• C - дымоходы для котлов с закрытой камерой горения.

В многоэтажках можно встретить вариант коллективного дымохода, к которому подключаются индивидуальные котлы. Такой дымоход выходит на крышу

Коаксиальные дымоходы монтируют в двух положениях:

• вертикальном;

• горизонтальном.

Различается только способ установки, а принцип работы дымохода одинаков. Как и у всех инженерных систем, у него есть как преимущества, так и недостатки. Рассмотрим их.

Преимущества

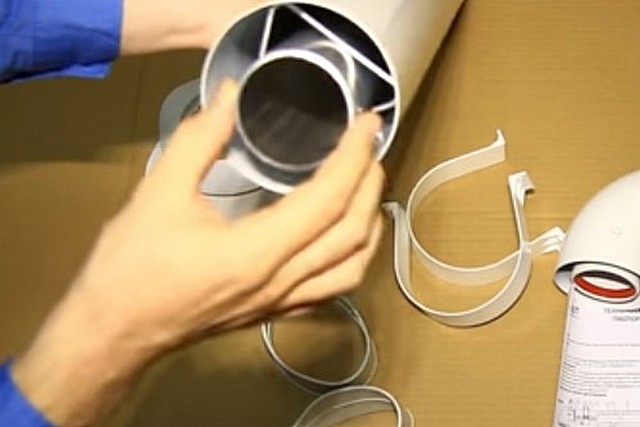

Конструктивно дымоход состоит из двух труб, одна исполняет роль внешней оболочки, другая внутренней. Через трубу меньшого диаметра отводятся продукты горения - выхлопные газы. По внешней трубе в камеру горения котла поступает воздух для поддержания горения. Такая система обеспечивает компактный и эстетичный внешний вид, занимает мало места. Система обеспечивает нагрев поступающего наружного воздуха отработанными газами, - это увеличивает КПД котла.

Еще одним важным преимуществом этой системы, является ее пожаробезопасность. При отводе дымовых газов они охлаждаются воздухом, который поступает в камеру горения теплоагрегата, снижая к нулю риск возникновения пожара. Дополнительная изоляция дымохода трудновоспламеняемыми материалами не требуется.

Подобную систему дымохода можно устанавливать на различные типы котлов:

• на газу;
• на жидком топливе;
• на твердом топливе.

Недостатки коаксиального дымохода

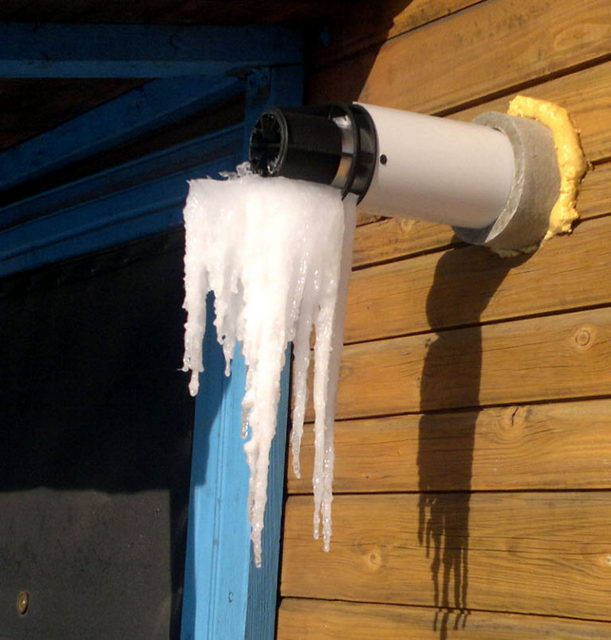

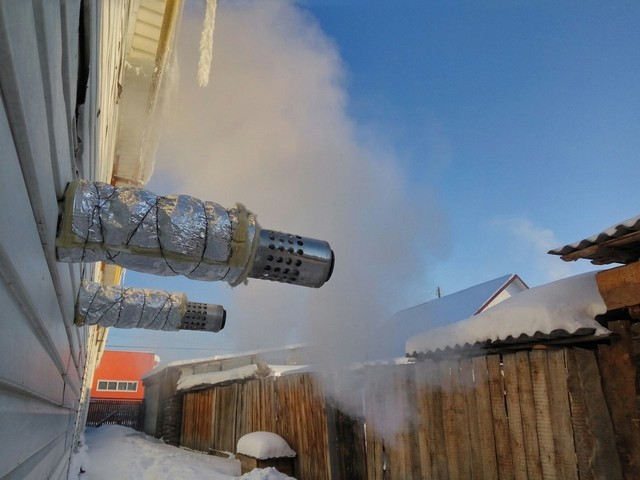

Обмерзание. Наверное, это главный и самый серьезный недостаток при монтаже горизонтального дымохода.

Первые модели коаксиальных дымоходов, которые появились на рынке России, не были рассчитаны на столь низкие температуры эксплуатации - -15 - -30°С. Они разработаны для стран с более мягким климатом. Как следствие - возможность обмерзания дымохода и выход из строя теплоагрегата.

Хотя не все эксперты столь категоричны. По их мнению, главной причиной обмерзания коаксиального дымохода является неправильный теплотехнический расчет. В данном случае КПД котла зависит от температуры подающего воздуха. В погоне за увеличением КПД конструкторы уменьшали диаметр выхлопной трубы. В этом случае температура дымовых газов падает ниже точки росы, что приводит к увеличению образованного конденсата внутри выхлопной трубы и обмерзанию. Для уменьшения действия этого фактора необходимо увеличить температуру дымовых газов путем увеличения диаметра трубы. Правильно подобранный коаксиальный дымоход не должен обмерзать.

При монтаже вертикального коаксиального дымохода сталкиваемся с проблемой сбора конденсата. Поскольку проблема известна всем производителям, то модели коаксиальных дымоходов, предназначенные для вертикальной установки, комплектуют конденсатосборником.

Правила монтажа коаксиального дымохода для газового котла

Выполняя монтаж коаксиального дымохода самостоятельно, необходимо ознакомится с инструкцией производителя. Обязательно придерживаться правил установки коаксиального дымохода.

• При монтаже использовать только материалы и комплектующие, прошедшие проверку в госгазнадзоре; запрещено вносить любые изменения в конфигурацию и конструкцию дымохода.
• При монтаже запрещено использовать материалы не фирмы производителя дымохода; необходимые дополнительные комплектующие приобретать только в сервисных центрах.
• Все части дымохода прочно соединяются и тестируются на наличие утечки дымовых газов.
• Использование герметиков и клеевых составов запрещено.
• Запрещено состыковывать трубы в толщи стены, необходимо обеспечить место стыка за ее пределами.
• Горизонтальный коаксиальный дымоход устанавливают (если не указано иное производителем котла): для конденсационных котлов 2-3° по направлению к котлу, для классических 2-3° наружу, обеспечения слива конденсата и не попадания осадков в котел.
• Длина коаксиального дымохода зависит от модели котла, сложности трассы дымохода и составляет от 1 до 7 м. (максимальная длина при прямолинейной установке для котла с установленной турбиной, мощностью больше 30кВт.).
• Запрещено оборудовать выход коаксиального дымохода ниже уровня земли в оконный приямок полуподвального помещения.
• Помните, за поломку и несчастные случаи в период эксплуатации дымохода, ответственность несет монтажник.

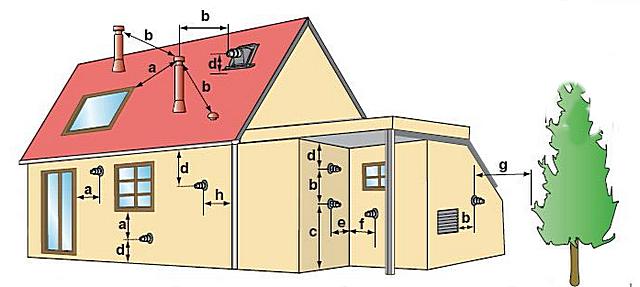

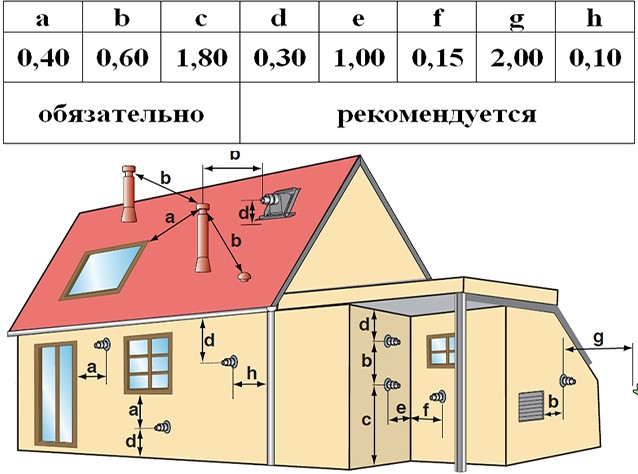

Схема установки коаксиального дымохода

Выход коаксиального дымохода через ограждающие конструкции должен соответствовать ряду правил и требований. Поскольку котлы типа С - с закрытой камерой горения, могут быть установлены во всех типах помещении. Независимо от наличия окон системы вентиляции и объема самого помещения необходимо придерживаться нескольких норм. На фото приведены требования установки коаксиального дымохода в разных вариантах:

• a - минимальное расстояние от оси дымохода до любого открывающегося элемента фасада дома;
• b - минимальное расстояние от оси дымохода до любого забора воздуха;
• c - минимальное расстояние к тротуарам (для уменьшения растояния устанавливают решетку с дефлектором, в этом случае расстояние растояние составит 0,15м);
• d - минимальное расстояние от земли;
• e - минимальное расстояние от оси дымохода до стены под углом 90° с открывающимися элементами или отверстиями забора воздуха; (0,15 м при наличии дефлектора);
• f - минимальное расстояние от оси дымохода до стены под углом 90° без открывающихся элементов;
• g - минимальное расстояние к зеленым насаждениям;
• h - минимальное расстояние к системе водостока или вертикального трубопровода.

Выбор коаксиального дымохода

Выбирая коаксиальный дымоход в первую очередь необходимо обратить внимание на рекомендации производителя котла. Бывали случаи, когда сервисный центр не принимал оборудование на гарантию через установку коаксиального дымохода, не рекомендованного для данного котла.

Коаксиальный дымоход должен обеспечить не только вывод дымовых газов, но и полностью обеспечить забор кислорода с улицы, поэтому надежность его работы очень важна. Выбирать стоит из проверенных иностранных брендов: Baxi, Vaillant, Navien, Ferroli, Ariston, Viessmann.

Коаксиальный дымоход Baxi

Дымоходы изготовляют из нержавеющей стали и высокопрочных полимерных материалов. В стандартный комплект входит труба дымохода длиной 1 метр, колено 90°, насадка для защиты от ветра, декоративные кольца. При необходимости использования удлинителя, его приобретают отдельно. Следует заметить, что для дымохода длиной до 1м необходимо на воздуховод котла устанавливать сужающую диафрагму. Процедура проводится для компенсации тяги, поскольку вентилятор котла рассчитан на максимальную длину дымохода(5м), и при отсутствии диафрагмы в камеру сгорания будет поступать большое количество воздуха, что приведет к снижению КПД котла. Для защиты от обмерзания коаксиальная труба должна выступать со стены на длину наконечника, не более. Если длина трубы больше необходимой, лишнее отрезается с внутренней стороны.

Фото основных коаксиальных дымоходов Baxi:

Дымоход коаксиальный Vaillant

Компания Vaillant комплектует котлы собственного производства коаксиальными дымоходами. Соответствие размеров патрубков является залогом успешной эксплуатации котла. Также коаксиальные дымоходы Вайлент можно приобрести для котлов других производителей.

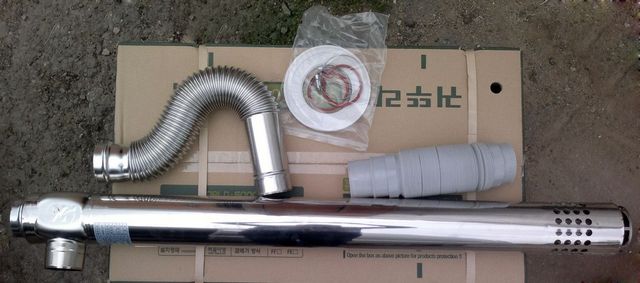

Коаксиальный дымоход Navien

Системы дымоудаления Навьен от корейской компании хорошо зарекомендовали на рынке отопительной техники. Дымоходы выпускают для настенных и напольных котлов мощностью до 75кВт. Стоимость коаксиальных дымоходов Навьен немного ниже своих европейских конкурентов, при этом качество исполнения им не уступает.

Существует несколько типов дымоходов, отличающихся материалом и конструкцией, а также различными техническими характеристиками.

Коаксиальный дымоход – что это

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

• Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
• Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Принцип работы коаксиального дымохода

Принцип работы дымохода следующий:

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

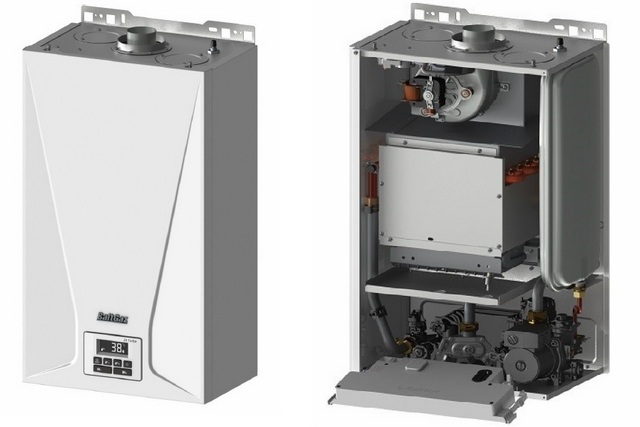

На какие котлы можно ставить коаксиальную трубу

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

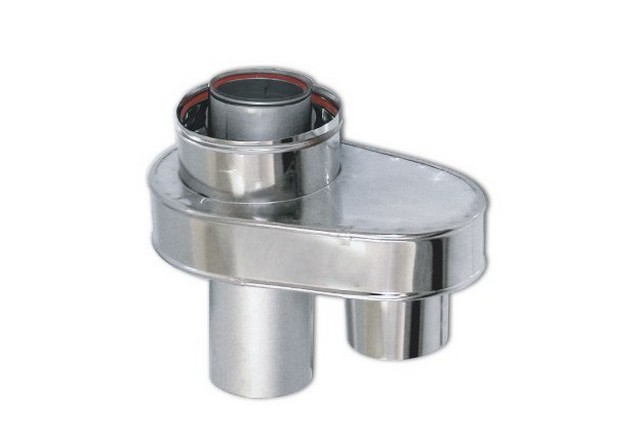

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Виды коаксиальных труб дымоудаления

Во всех остальных случаях, выбор в основном сводится к подбору подходящего материала трубы. Конструкция систем изготавливается из алюминия, нержавеющей стали и пластика. В отечественных условиях, наиболее востребованными остаются пластиковые трубы и изделия из нержавейки.

Двухканальные пластиковые дымоходы

1. Небольшой вес.
2. Низкая стоимость.
3. Простой монтаж.

Коаксиальные трубы из нержавейки

При выборе коаксиальной трубы, в первую очередь руководствуются рекомендациями производителей отопительного оборудования, указанными в технической документации.

Нормативные требования к установке коаксиального дымохода

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов , близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.

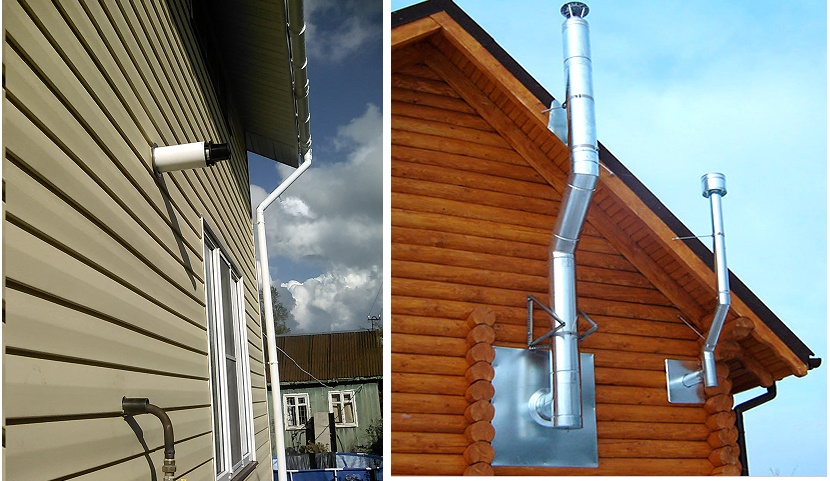

• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Варианты монтажа

Горизонтальная установка коаксиальных труб

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Вертикальный монтаж двухканальной трубы

Как правильно установить коаксиальную трубу дымохода

1. Вывод системы через стену.
2. Подключение к котлу.
3. Возможность удлинения двухканальной системы.
4. Защиту от обледенения и ветра.

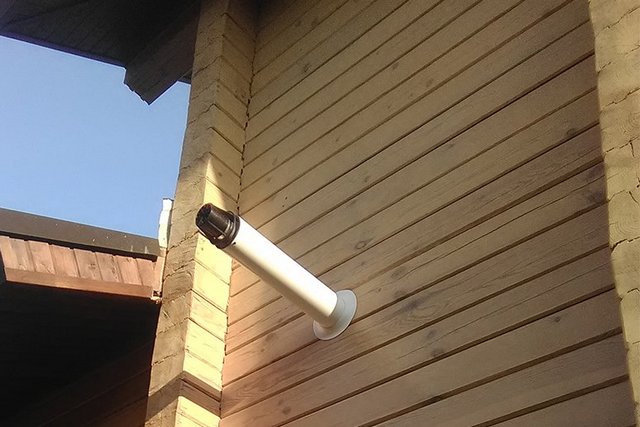

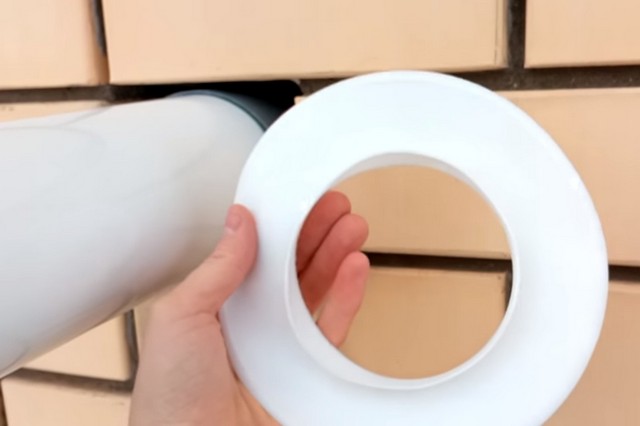

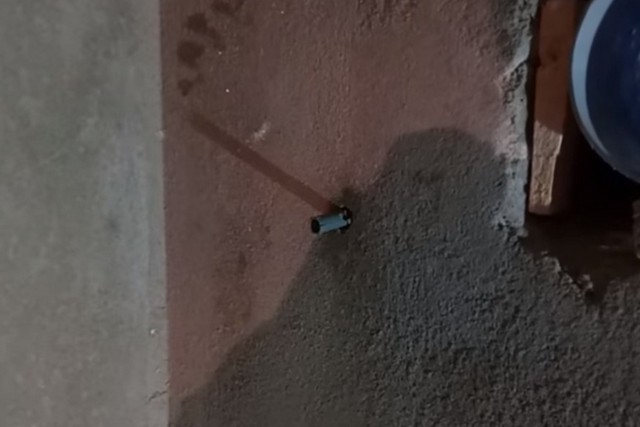

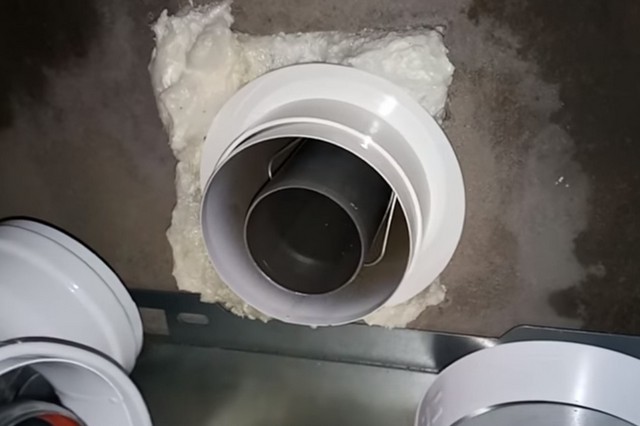

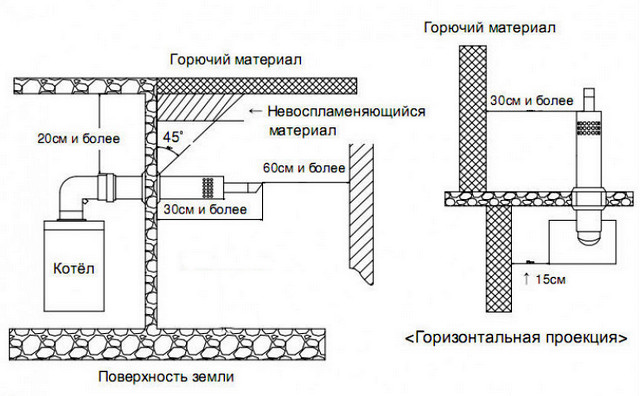

Вывод дымохода коаксиального типа через стену

• Рекомендуемый угол наклона горизонтального участка 3° в сторону отопительного прибора. Если установлен конденсатоотводчик, допускается выполнить уклон в другую сторону.
• Максимальная длина горизонтального участка коаксиальной трубы от 3 до 5 м, в зависимости от технических параметров установленного котла. На всем протяжении дымохода не может использоваться более двух углов.

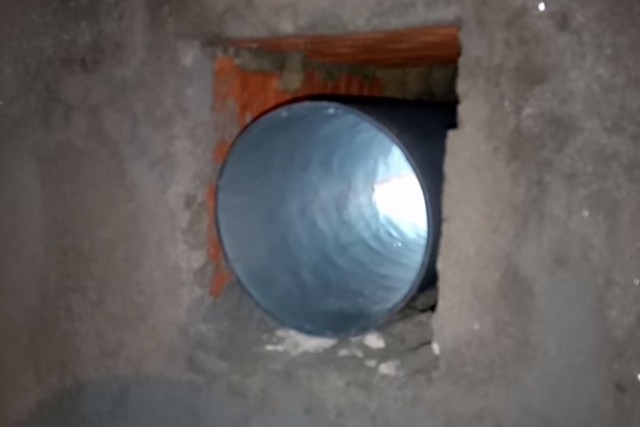

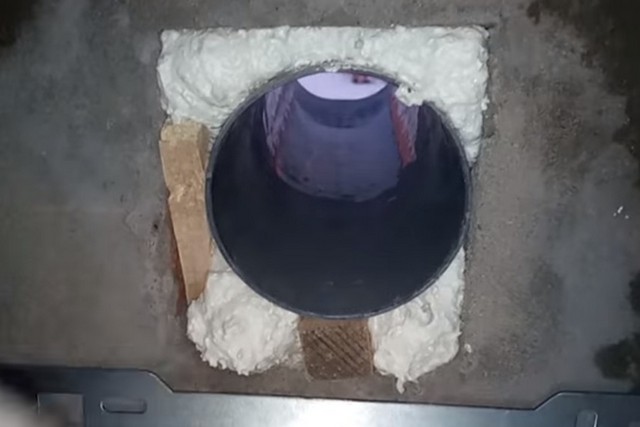

• Узел прохода через кирпичную стену делается с зазором в 1 см. Щель не уплотняется негорючим материалом и закрывается специальной накладкой.
• Узел прохода через деревянную стену расширяется на 5 см, по сравнению с диаметром трубы. В полученный зазор укладывается базальтовый утеплитель. В качестве альтернативы, заделать дыру вокруг коаксиального дымохода в деревянной стене дома, можно специальной огнеупорной монтажной пеной.
• Устанавливается тройник с конденсатосборником и ревизионным каналом для прочистки.
• Концентрация отработанных газов при подключении коаксиального дымохода невелика. Но для обеспечения безопасности, рекомендуется, чтобы минимальное расстояние выхода коаксиального дымохода над уровнем земли было не ниже чем в 2 метра от грунта. Так, можно полностью нивелировать незначительную опасность продуктов сгорания газа.

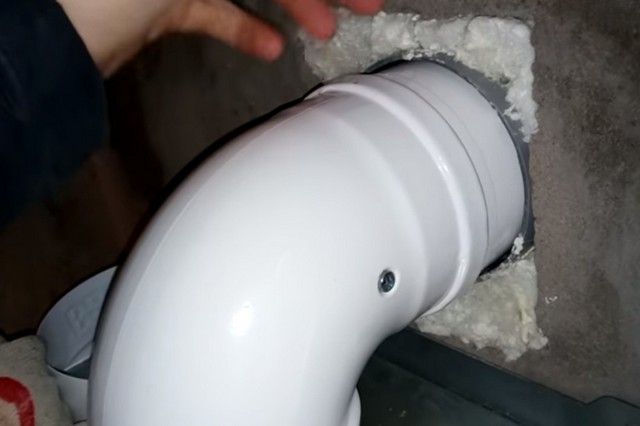

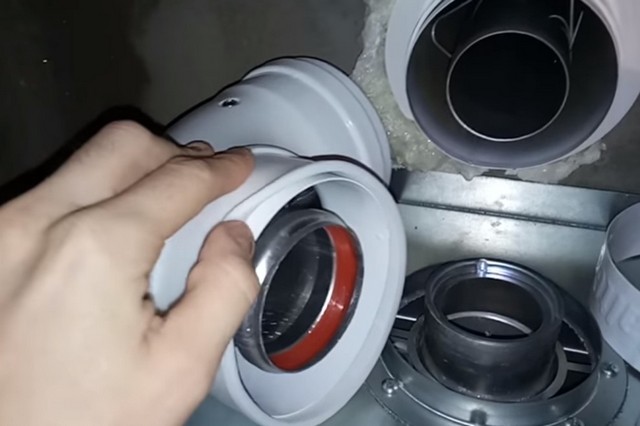

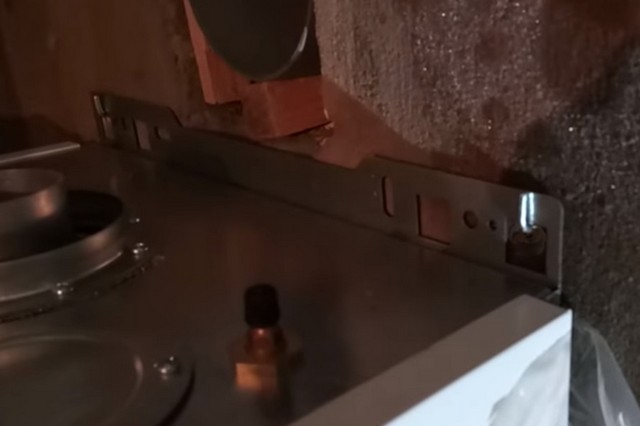

Как подключить двухканальный дымоход к котлу

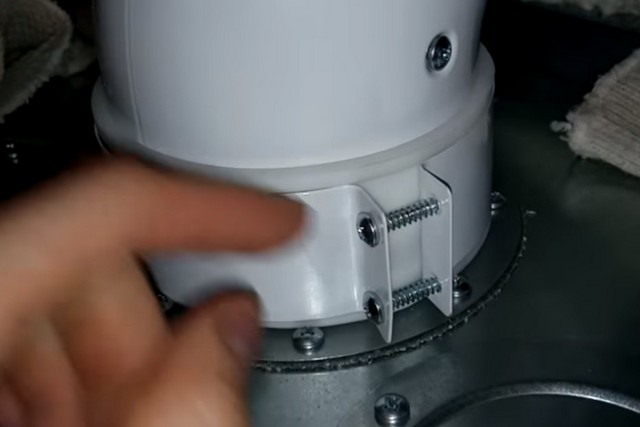

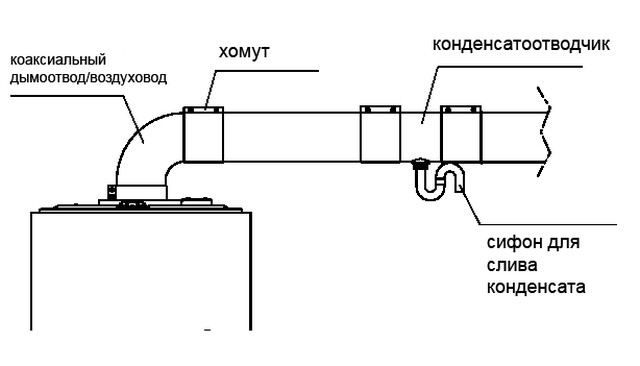

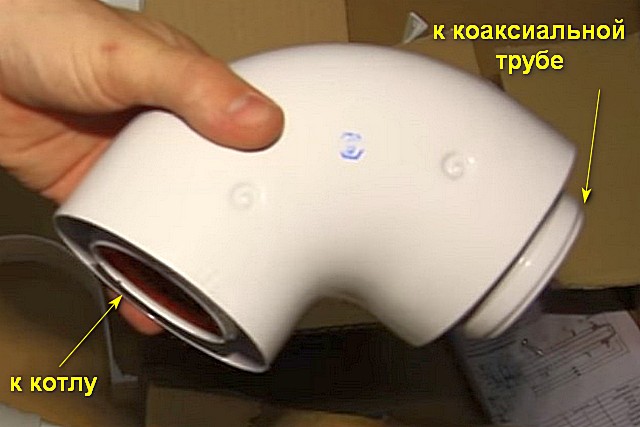

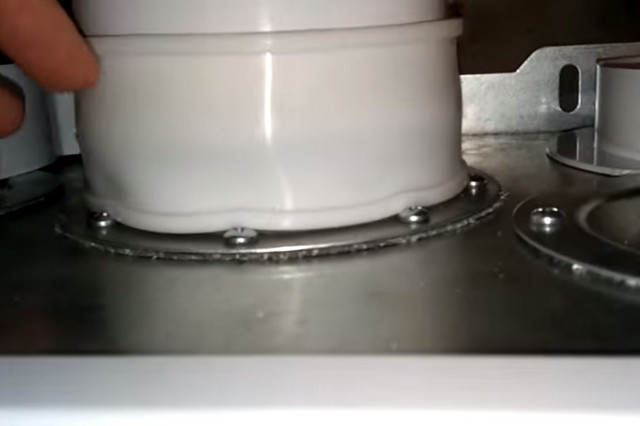

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.

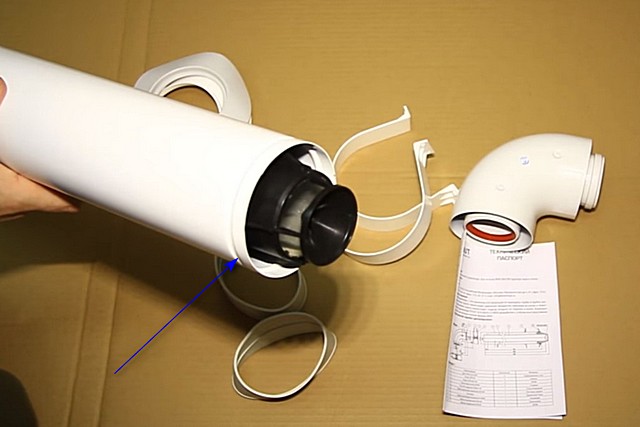

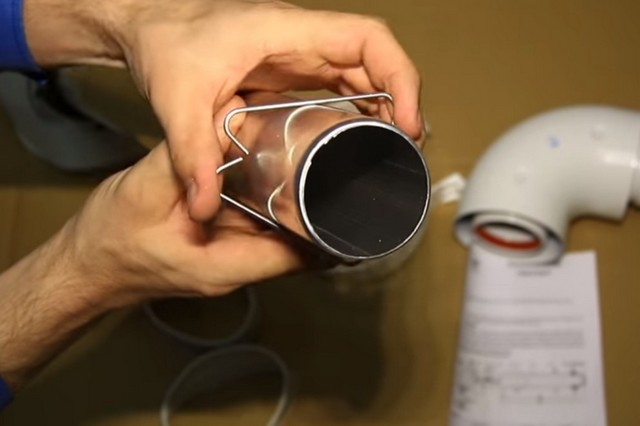

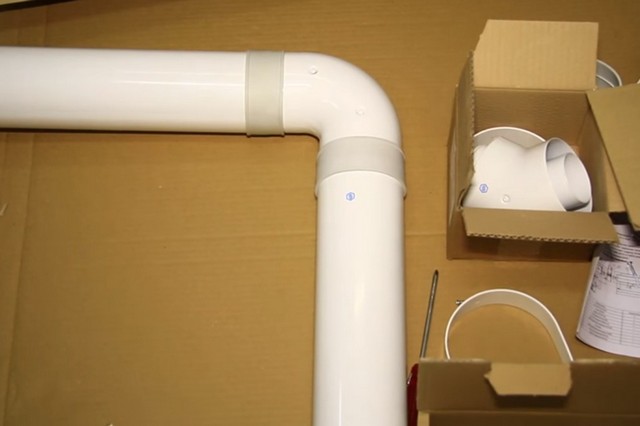

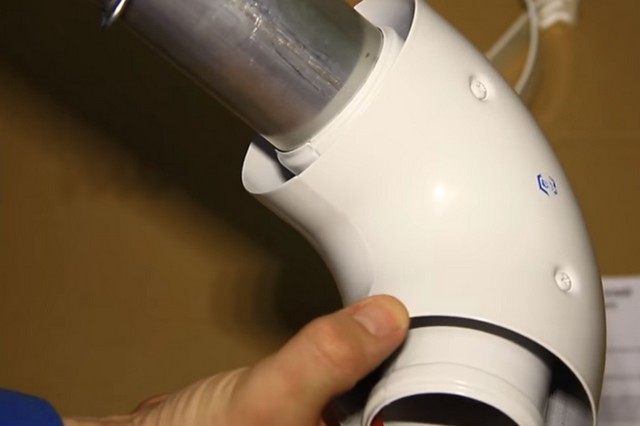

Как удлинить коаксиальную трубу

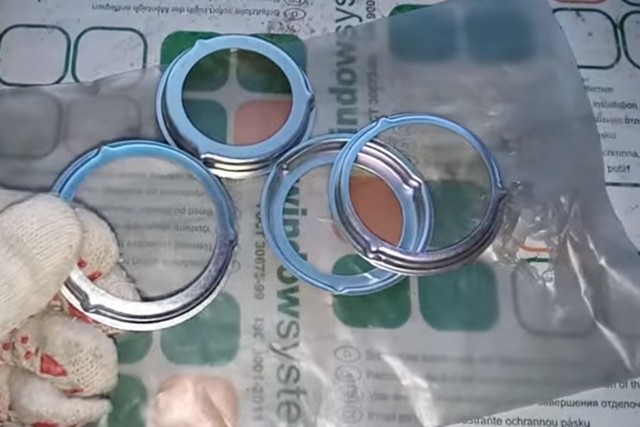

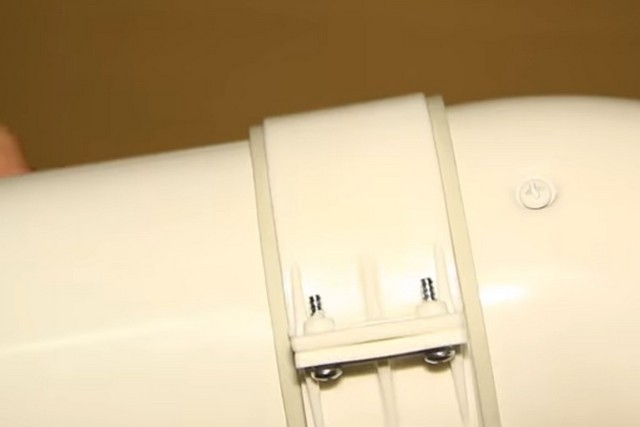

Герметизировать стыки с помощью силикона запрещается. В переходниках установлены уплотнительные резинки, выдерживающие нагрев до 250°С. Во время монтажа требуется максимально снизить количество поворотов и углов, чтобы обеспечить лучшую тягу. На всей протяженности устанавливают крепежные хомуты.

Как уберечь коаксиальную систему отвода газов от обледенения

Можно дополнительно защитить дымоход от образования наледи следующим образом:

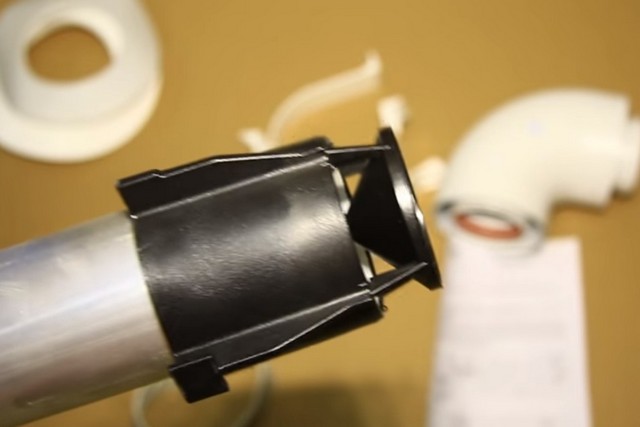

• Антиобледенительная насадка – узел, помогающий устранить проблему замерзания трубы, даже при неправильно выполненном монтаже.
• Если в конструкции трубы отсутствует конденсатоотводчик, наклон должен быть выполнен в сторону котла, что приведет к стеканию конденсата в тройник и специальный сборник. Когда, несмотря на соблюдение уклонов, на оголовке все равно образуется иней – это указывает на неправильно выполненные расчеты. Если конденсатоотводчик установлен, потребуется защитить кирпич от продуктов сгорания газа, выдвинув оголовок трубы на 50-60 см от стены.

При использовании индивидуальных коаксиальных дымоходов в малоэтажном жилом строительстве, монтаж противообледенительной насадки является обязательным.

Максимальная мощность котла, допустимого для подключения к коаксиальному дымоходу – 40 кВт. Установка оборудования, с большими параметрами производительности, приводит к недостаточной тяге, усиленному продуцированию конденсата и обледенению.

Как защитить двухканальный дымоход от ветра

Избежать обратной тяги можно следующим образом:

• Установка ветрозащиты и диафрагмы.
• Правильное расположение трубы под окном, относительно дверных проемов и окружающих зданий.

Плюсы и минусы коаксиальных систем дымоудаления

1. Себестоимость конструкции и монтажа.
2. Преимущества и недостатки.
3. Тип котла.

Стоимость коаксиального комплекта для дымохода

В целом, сборка системы, при условии, что подключение будет выполняться самостоятельно, обойдется от 6 до 10 тыс. руб. Удовольствие не из дешевых. Для некоторых видов газового оборудования, альтернативы установки коаксиальной трубы не существует. К примеру, использовать обычный дымоход для конденсационного котла отопления запрещается.

Некоторые, желая снизить стоимость системы дымоотведения, используют подручные средства. В интернете можно найти видео и статьи о том, как применяют канализационные трубы в качестве дымохода для конденсационного котла, что является опасным и приводит к отравлению жильцов дома угарным газом.

На безопасности лучше не экономить и покупать ту дымоходную трубу, которую рекомендует устанавливать производитель отопительного оборудования.

Преимущества дымохода из коаксиальных труб

Существующие нормы разрешают устанавливать котел в непроветриваемом помещении, так как необходимость в вентиляции котельной минимальна. Если сравнить, то котел с закрытой топочной камерой, использует во время работы столько же кислорода из помещения, сколько необходимо для горения одной конфорки газовой плиты.

Основные преимущества коаксиальной трубы от обычного дымохода заключаются в следующем:

• Скорость монтажа.
• Возможность применения практически для любого отопительного оборудования.
• При условии правильного монтажа, хорошие показатели характеристик тяги.
• Возможность применения для многоквартирных домов.

Недостатки двухканальных труб

• Требуется согласование с санэпиднадзором. Во время работы выделяется большое количество токсичного конденсата. Выливать его в землю запрещено. Допускается утилизация в специально отведенных местах.
  На практике, если установить двухканальную конструкцию в частном доме, то все возможные претензии будут сведены к пожеланиям хозяевам дома, от представителей газовой службы, утилизировать конденсат правильным образом. Для коллективных систем придется получить разрешение у санэпиднадзора.
• Большое количество конденсата. Как не изолируй двухканальную трубу, количество продуцируемого конденсата будет все равно большим. Даже небольшие нарушения во время монтажа, приводят к оледенению выходного отверстия, снижения характеристик тяги и т.п. Устанавливая коаксиальный дымоход, потребуется изолировать трубу от образования конденсата.

Типичные ошибки при монтаже и эксплуатации

Как показывает практика, определенные нарушения встречаются чаще других:

• Неправильный расчет системы – существует прямая зависимость температуры на выходе от длины трубы. Превышение предельных расстояний приводит к охлаждению выходящего дыма настолько, что он не в состоянии нагреть скапливающийся конденсат. В результате, на оголовке образовываются сосульки.
• Несоблюдение противопожарных норм. Длина горизонтального участка трубы снаружи деревянного здания увеличивается до 60 см. Обязательно делаются противопожарные зазоры.

В качестве отдельного момента можно выделить отсутствие защитных узлов и элементов, которые несколько удорожают себестоимость конструкции, но увеличивают эффективность системы дымоотведения.

Обязательным составляющим вертикальной системы является комплект для слива конденсата, а также клапан для увеличения тяги. Горизонтальным конструкциям необходима ветровая защита, диафрагма, а также модуль антиобледенения.

Правильный расчет и квалифицированное проведение работ, в согласии с существующими СНиП и СП, гарантирует эффективную работу коаксиального дымохода на протяжении всего срока эксплуатации.

Расчет мощности и температуры тёплого водяного пола

Выбор мощности кондиционера

Эффективную и бесперебойную работу газового оборудования обеспечит правильно подобранный дымоход, поскольку в процессе функционирования системы отопления он играет далеко не последнюю роль. Благодаря коаксиальной конструкции газоотведения, коэффициент полезного действия котла повышается, поскольку в камеру горения поступает предварительно прогретый воздух. Продукты горения, наоборот, при прохождении по трубе, охлаждаются, чем обеспечивают лучшую тягу дымоотвода.

Коаксиальный дымоход состоит из двух труб, соединенных соосно, стенки их не соприкасаются. По внутренней на улицу выводятся продукты горения, внешняя же служит для забора и свежего воздуха. Подключается к газовым котлам и колонкам, которые оснащены камерой горения закрытого типа.

Преимущества

1. Погодно-климатические условия, такие как резкие перепады температур, порывы ветра, дождь, снег, повышенная влажность, на функционирование коаксиального дымохода не оказывают никакого влияния.

2. При установке не требуется приточной вентиляции.

3. Вся система плотно закрыта, воздух из трубы не взаимодействует с воздухом помещения. Для поддержания горения кислород забирается снаружи.

4. Монтаж несложен и не предполагает дополнительных строительных работ.

5. Не вызывает потребности в оснащении отдельной котельной.

Выбрать и купить подходящий коаксиальный дымоход для газового котла можно, ориентируясь на бренд, цену, мнение и отзывы обладателей газового оборудования, с учетом параметров, подходящих для конкретной системы.

Ниже приведены краткие характеристики основных производителей дымоходов для коаксиального дымоудаления, которые удачно эксплуатируются с:

• газовым напольным котлом;
• газовым настенным котлом;
• газовой колонкой.

Краткий обзор популярных производителей

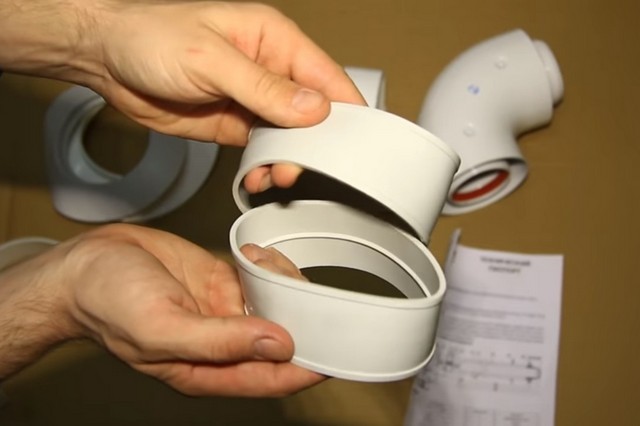

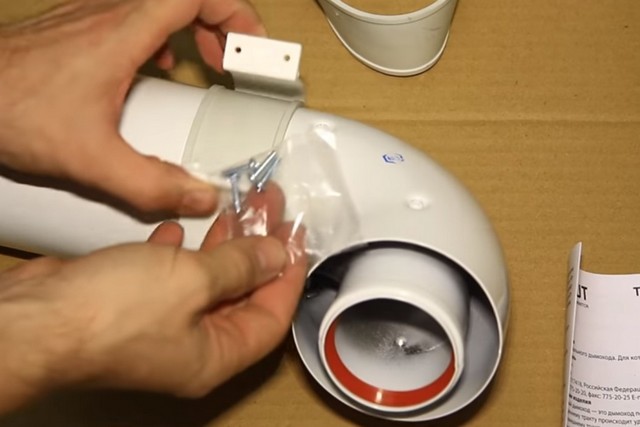

1. Baxi изготовлены из нержавеющей стали и высокопрочных полимерных материалов. Стандартный комплект состоит из:

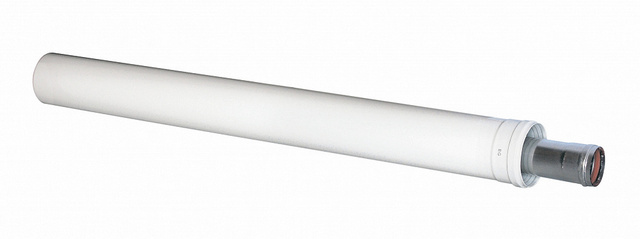

• трубы, ее длина составляет 1 м;
• колена 92°;
• защитной насадки (от ветра);
• декоративных колец.

Удлинитель при необходимости приобретается отдельно.

Для жителей северных районов эксперты советуют выбрать систему дымоотведения Baxi. Они идеально подходят для эксплуатации в суровых климатических условиях, поскольку при морозах препятствуют появлению наледи внутри конструкции. Бесперебойная работа возможна при температуре -50°. Цена ниже, чем у аналогов.

2. Материал изготовления системы дымоудаления Viessmann - нержавеющая сталь. Длина стандартного варианта - 3 метра. Составляющие комплекта:

• труба с наконечником (длина 75 см);
• коаксиальный отвод;
• стеновые накладки.

Преимущества Viessmann:

• При низких температурах воздуха он естественным образом подогревается.
• Легкость монтажа конструкции.

Существуют различные размеры: 60/100 мм, 80/125 мм и 100/150 мм. Чем диаметр больше, тем больше должна быть мощность агрегата.

3. Комплект Bosch представляет готовый вариант для подключения к отопительным колонкам. Состоит из следующих элементов:

• удлинение для отвода дыма (770 мм);
• хомуты для соединения (2 шт);
• коаксиальный отвод 90°;
• внутренняя и внешняя декоративные манжеты;
• винты и прокладки для крепления.

Продукция фирмы Bosch отличается надежностью и высокой ценой.

4. Конструкции дымоотведения Buderus изготавливаются из кислотоустойчивой стали, которая соответствуют европейским стандартам. Все составляющие части сертифицированы для эксплуатации в российских условиях. Могут работать как с Buderus, так и с газовым оборудованием других производителей. Цена незначительно выше аналогов.

Стандартный набор элементов коаксиального дымохода для газового котла включает в себя:

• прямой участок трубы длиной 750 мм, угол 90° для подключения к котлу;
• насадку выброса, предотвращает снижение тяги при сильных порывах ветра;
• декоративные накладки для стен (внешней и внутренней).

При подборе дымохода для газовых колонок важно учитывать рекомендации производителя, чтобы избежать случаев отказа в гарантийном обслуживании. Современные приборы дымоотведения могут по своим характеристикам не подойти к устаревшим моделям газового оборудования. Чтобы выбрать подходящий дымоход , следует обратить внимание на материал изготовления. Baxi, Lemax, Viessmann выпускают коаксиальные системы из стали, что соответствует нормам СНиП 41-01-2003. По своим качествам сталь может быть разной, и это тоже стоит учесть перед тем, как купить дымоотводную конструкцию. Стальная труба должна обладать жаростойкостью и быть устойчивой к окислению.

Водяной пар содержит в себе серные примеси, которые могут привести к коррозии, вступая в реакцию с водой и образовывая серную кислоту. Срок службы элементов, незащищенных от окисления, составляет всего 3 года.

Коаксиальные дымоходы к настенным и напольным котлам, колонкам изготавливаются из:

• нержавеющей кислостойкой стали;
• нержавеющей стали;
• оцинкованной стали.

В некоторых дымоходах используются комбинации из разных видов металла.

Внутренняя поверхность трубы должна быть максимально гладкой. Чем больше шероховатостей и неровностей, тем больше сажи будет задерживаться внутри. Термин «точка росы» означает температуру, при которой пар превращается в воду. Этот показатель также важно учесть при выборе. При низкой уличной температуре внутри системы образуется корка льда. В результате продукты горения могут попасть в помещение. Длина трубы, соединяющей дымоотвод и отопительный агрегат, должна быть не менее 50 см.

Коаксиальные дымоходы бывают утепленными и неутепленными. Данные характеристики необходимо учитывать при выборе коаксиальной трубы для газового котла. При частых низких температурах канал, подающий воздух, может промерзать. Это приведет к недостатку поступления нужного количества кислорода в камеру сгорания.

Дымоходы для отвода дыма, в зависимости от своего положения, бывают вертикальными и горизонтальными. От этого зависит длина трубы и количество дополнительных элементов при монтаже всей конструкции. Строго вертикально устанавливаются дымоотводы для котлов, не имеющих вентилятора принудительной тяги.

Особенности установки

Основные правила:

1. Согласно нормам для монтажа коаксиальной системы, размер диаметра выхода котла - не больше диаметра отводящего канала.

2. Схема присоединения к настенным и напольным газовым котлам не должна иметь более двух колен.

3. Запрещено использование клеевых соединений или при помощи герметика. Стыки уплотняются термостойкой резиной. Этот материал создает эффективную защиту от проникновения продуктов горения в помещение, безопасен и нетоксичен.

4. Место стыка должно находиться за пределами стены, но никак не внутри ее.

5. Запрещено устанавливать коаксиальный дымоход через окно подвального помещения ниже уровня земли.

6. Если труба не имеет сборника для конденсата, то ее следует размещать под углом наклона 6-12° относительно земли.

Для сборки понадобятся:

• коаксиальная труба;
• труба для дымоотведения;
• накладки на стены;
• фланец;
• хомут для соединения;
• наконечник на трубу.

Перед тем, как приступить к процессу монтажа системы дымоотведения, следует учесть важные параметры:

• если в инструкции не указаны иные размеры, то длина должна быть от 5 метров, а длина участков, расположенных горизонтально - не больше, чем 1 метр;
• высота дымоотводной трубы - не выше конька крыши.

Схема установки:

1. Определить положение оборудования (настенной или напольной газовой колонки), для дымоотвода сделать разметку на стене.

2. Все составные элементы прочно соединяются и проверяются на возможность утечки газа.

3. Одноконтурным секционным коленом соединить котел с дымоходом, затем с двухконтурным тройником.

4. Зафиксировать при помощи кронштейнов.

При установке системы коаксиального дымоотведения необходимо соблюдать следующие условия безопасности:

• от поверхности земли до наружной трубы следует соблюдать расстояние не менее двух метров;
• от места выхода для дымоотводной трубы на фасаде дома до окон и дверей - минимум 0,5 метра. От расположенных вертикально над отверстием дымового канала - не менее 1 м;
• в радиусе полутора метров от коаксиальной трубы не должно быть существенных преград, таких как стены, столбы и т.п.

Стоимость

Есть возможность выбрать и купить коаксиальные дымоходы для настенного котла, а также для напольного, которые могут быть представлены в разной комплектации. К примеру, могут присутствовать дополнительные удлинители для горизонтальных и вертикальных участков труб, запасные муфты, наличие утеплителя наружного кольца. Стоимость с дополнительным набором элементов несколько выше.

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT . Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

1. Газовый котел.
2. Газовый конвектор.
3. Газовый генератор.
4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
5. Небольшая длина устройства, что значительно экономит пространство в доме.
6. Большой ассортимент различных по мощности приспособлений.

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

• Рядом с устройством расположено окно, на расстоянии менее 60 см;
• Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

• Высота дымоотвода не должна превышать высоту конька кровли.
• Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
• Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
• Крепление элементов производится по раструбной технологии.
• Запрещено расположение стыков труб в месте прохода через стену.
• Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.

Коаксиальный дымоход, установить своими руками

Правильная установка коаксиального дымохода. Основные преимущества коаксиального дымохода. Какой вариант коаксиального дымохода оптимально подойдет для бани.

В обществе на данный момент сложилось такое мнение, что безопасная и стабильная работа в бане газового котла зависит исключительно от того, насколько правильный монтаж коаксиального дымохода и где он выходит на улицу.

Правда на самом деле, большое значение имеет вывод вредных для организма человека отходов через специальный коаксиальный дымоход. Коаксиальный – «совместно по оси». Его основное достоинство в том, что для работы котла воздух забирается вовсе не из котельни бани, а именно снаружи. Такой дымоход отличается от прочих тем, что он осуществляет сразу две весьма важные функции.

Во-первых, он выводит наружу топочные газы. Во-вторых, он подает в котел кислород, нужный для его работы. Структура его чем-то похожа на сэндвич – «труба в трубе», но через внешнюю здесь поступает холодный воздух, а через внутреннюю трубу поднимаются только горячие продукты сгорания.

А «выжигание» кислорода в помещении также плохо тем, что в такой ситуации дверца печи коптится, топливо сгорает не полностью, а в дымоходе собирается очень много сажи.

Желаете от этого всего избавиться? Тогда давайте разберемся вместе, как самостоятельно делается монтаж коаксиального дымохода в бане.

Вот чем такие дымоходы хороши:

• Достаточно высокий КПД, благодаря сильно нагретому поступающему воздуху.
• Компактность – вместо двух крупных труб по объему получается лишь одна.
• Отсутствие потребности в дополнительной вентиляции.
• Очень высокая экологичность.
• Безопасный для человеческого организма воздух в котельной.

  Котел в таком случае берет уже «свой собственный» кислород, специально поставляемый.

• Снижение цены отводящих систем.
• Решение известной проблемы с дымоходным конденсатом.
• Существенное уменьшение топливных расходов для бани.

Еще одно достоинство коаксиального дымохода: поступающий холодный воздух отлично хранит стены от слишком большого перегрева.

А вот что уж точно может не порадовать - это риск обмерзания трубы слишком малого диаметра.

Происходит это из-за того, что при выходе из дымохода температура топочных газов оказывается уже очень низкой – ведь она попутно греет и внутреннюю трубу. А потому формирование конденсата для коаксиальных дымоходов – это норма. Но лишь при уличной температуре около -15 градусов, что для Российской Федерации вполне нормально, труба способна обмерзнуть со всеми печальными последствиями.

Есть даже такое мнение, что коаксиальные дымоходы абсолютно не подходят для холодных российских зим – изначально они были разработаны для широт южных стран.

Поэтому и обмерзают. Но некоторые эксперты считают, что подобное обмерзание – это всего лишь итог неправильного проектирования такого дымохода, и не более.

Тем не менее, итог здесь один: горелки, турбонаддув и оцинкованная камера из-за обледенения и промерзания достаточно быстро ломаются, а их ремонтировать весьма дорого.

Тем не менее обмерзают, как правило, модели, у которых в погоне за слишком высоким КПД температура дымовых газов доходит почти до точки росы.

Диаметр коаксиального дымохода для этого уменьшают до минимума. Для различных южных континентов это практически ничего не меняет, правда в холодную русскую зиму с ее вовсе не самой меньшей температурой -15?С дымоход обмерзает почти до остановки котла. Производители, в основном, отвечают на такой вопрос так: «Мы систему не тестировали при подобных температурах». Таким образом, стоит запомнить, что чем труба коаксиального дымохода уже, тем она менее приспособлена к зиме.

Возьмите это себе на заметку.

Коаксиальные дымоходы, кроме всего прочего, довольно плохо переносят отключение электричества и перепады напряжения.

Какой вариант купить для бани

Какого-то универсального для бани дымохода нет. Подбирают его в зависимости от применяемого топлива, изолированности котельной, мощности котла, а также толщины стен. Тем не менее, устройство коаксиальных дымоходов для различных печей идентично.

Трубы коаксиальных котлов, как правило, делают из пластика или алюминия.

И те, и те вполне качественны. Только при покупке следует обратить внимание: внутри такого дымохода есть особые перемычки, которые препятствуют соприкосновению двух разных труб.

А вот самостоятельно проектировать коаксиальный дымоход не желательно. Хотя его конструкция и кажется довольно простой, однако любая ошибка может стоить впоследствии достаточно дорого.

Грамотность его конструкции в РФ определяют специальные нормативы и законы. Разобраться в них вообще не просто. Гораздо лучше купить в парную уже готовый и качественный дымоход со всеми необходимыми сертификатами.

Различают горизонтальные и вертикальные (у низкотемпературных навесных котлов) коаксиальные дымоходы.

От этого и нужно отталкиваться при их покупке.

Установка коаксиального дымохода

Устанавливают такой дымоход во всех газовых котлах, радиаторах и конвекторах, у которых есть камеры сгорания закрытого вида.

Итак, вот что непременно потребуется для установки коаксиального дымохода:

• колено;
• фланец;
• дымоотводящая труба;
• обжимной хомут
• адаптер для котла;

Ставить такой дымоход необходимо на самом малом расстоянии от стены до котла, и из данной зоны надо полностью убрать все материалы и предметы, которые боятся слишком высокой температуры.

Также важно точно определить точку, в которую труба будет выводиться на улицу – желательно, чтобы она находилась выше приблизительно на полтора метра выхода дымохода из котла. Отверстие следует делать диаметром 110-125 мм – абсолютно точно по трубе. Таким образом, требования расположению такого дымохода гораздо менее строгие, нежели к обычному.

Коаксиальный дымоход через бревенчатые стены бани лучше всего проводить через гильзу из специальной асбоцементной трубы, затем забить шнуровой асбест вокруг дымохода – пожаробезопасно и довольно практично.

Если в силу каких-либо причин котел находится далековато от стены, то в таком случае надо увеличить длину дымохода – максимальной является 3 метра.

Коаксиальный дымоход своими руками

Для этого дополнительно приобретите соединительные колена, и потом протяните места наращивания коаксиального дымохода обжимным хомутом.

После монтажа дымохода нужно закрыть отверстие в стене декоративной накладкой точно под диаметр трубы. Применяйте для этого жидкие гвозди или строительный клей.

Отверстие с улицы, как правило, пенят для того, чтобы воздух не попадал в котельную извне и не создавал ни конденсата, ни сквозняков.

Стоит также сказать, что коаксиальный дымоход должен проходить сквозь стену вовсе не обязательно – сегодня вполне удачно реализуются схемы различных коллективных дымоходов.

Требования к коаксиальным дымоходам по пожаробезопасности

Нормы установки к коаксиальному дымоходу:

• Полметра по горизонтали до всех открытых вентиляционных отверстий, дверей и окон.
• Один метр по вертикали до окон, в случае если дымоход выходит под ними.
• Полметра по вертикали до окон, в случае если дымоход выходит над ними.
• Два метра от уровня земли – вне зависимости ходит ли по ней кто-либо, или же нет.

И последнее: когда под коаксиальным дымоходом находится газовая труба, то расстояние между ними быть должно не меньше 20 см.

А расстояние от угла здания в таком случае уже не регламентируется – как сможете, так и монтируйте.

Основным преимуществом коаксиального дымохода большинство считает отсутствие потребности оборудовать вспомогательную вентиляцию в котельной, но опытные печники абсолютно уверены, что она необходима.

Такая вентиляция, по крайней мере, лишней точно не будет.

По материалам сайта: http://www.allremont59.ru

Коаксиальная дымовая труба имеет форму двух трубок, одна из которых производит продукты сгорания, а другая обеспечивает поток воздуха для работы газового котла. Для такой работы требуется естественный трафик, если он недоступен, тогда вентилятор установлен для принудительной циркуляции.

Трубы имеют другой диаметр, а один — в другой, образуя промежуток в несколько сантиметров. В этой статье мы рассмотрим типы, материалы по строительству и правилам установки коаксиальных дымовых труб.

1. Как работает коаксиальная труба?
2. Классификация коаксиальных дымовых труб
2.1 Классификация для изоляции
2.2 Классификация по количеству обслуживаемого оборудования
2.3 Классификация по типу продукции
2.4. Оценка по местоположению
третий

Материалы, из которых изготовлены коаксиальные дымоходы
4. Выбор дымохода
5. Требования к дымоходу устройства
6. Правила установки

Как работает коаксиальная труба

Для одновременного удаления продуктов сгорания и подачи свежего воздуха установлена ​​коаксиальная трубка.

Рассмотрим более подробно, как работает коаксиальная труба:

• С помощью внешнего канала воздух натягивается.

  Воздух проходит через трубу, что заставляет ее нагреваться. Нагрев вызван внутренним каналом, через который исчезают продукты сгорания. Потребление газа значительно уменьшается из-за нагретого воздуха, поступающего в камеру сгорания. Следовательно, эффективность газового котла увеличивается.

Важно! Коаксиальная дымовая труба может быть установлена ​​в деревянных домах без специальной противопожарной защиты.

Поскольку внешний канал коаксиального дымохода снижает температуру за пределами трубы и действует как система охлаждения.

• Некоторые дымоходы изолированы для улучшения качества рисунка. Внутренний канал выступает в качестве руководства для сжигания продуктов.

  Требования и установка коаксиального дымохода

  В этой системе используются три канала, один из которых — базальтовый нагреватель.

• Для обеспечения качества работы коаксиального дымохода вы должны следовать всем инструкциям по установке и выполнить надлежащую установку.

Классификация коаксиальных дымоходов

Посмотрим, какие коаксиальные дымоходы и их рейтинг.

Классификация для изоляции

Есть коаксиальные дымоходы, изолированные и изолированные.

Если мороз высок, внешний канал может замерзнуть, что затруднит подачу воздуха в помещение. Поэтому дымоход часто изолирован.

Изолированная труба имеет три канала. Поместите нагреватель между наружными трубами, который не позволяет замораживать дымовую трубу.

Рейтинг по количеству обслуживаемых услуг

Есть дымоходы индивидуальных и коллективных услуг.

У первых нет ветвей и используются только для одного водонагревателя.

В коллективном дымоходе ветви теплогенераторов соединены с общим каналом. Этот тип дымохода может быть только вертикальным.

Классификация по типу продукции

Коаксиальные дымоходы имеют вертикальный и горизонтальный выход.

Многие дымоходы имеют горизонтальные и вертикальные части.

Поэтому тип производства зависит от местоположения газового котла. Тем не менее, вертикальная розетка всегда используется для котлов, у которых нет принудительного вытяжного вентилятора.

Рейтинг по местоположению

Есть дымоходы внешние и внутренние.

Единственный недостаток внешнего дымохода — неприятный вид, поэтому этот канал расположен внутри дома.

Такие дымоходы не требуют технического обслуживания и просты в установке.
Внутренние дымоходы расположены на шахтах, которые находятся далеко от дома.

Материалы, из которых изготовлены коаксиальные дымоходы

Он чаще всего используется в оцинкованной и нержавеющей стали при производстве коаксиального дымохода. Они все еще нуждались в таких материалах: алюминиевых сплавах и термостойких пластиках. При необходимости уплотнительные соединения используют полимерные кольца для уплотнения. Они могут выдерживать температуры до 250 °.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов.

Чтобы выбрать требуемый диаметр дымовой трубы, вы должны ознакомиться с таблицей, указанной в руководстве по оборудованию. Для поддержания газового котла без наличия вентилятора требуется минимальная длина дымовой трубы для естественной циркуляции.

Требования к дымоходу

Нормативные документы определяют требуемое расстояние от дымовой трубы до окна и двери, а также прилегающих зданий и сооружений.

Давайте рассмотрим некоторые из требований:

1. Внедрение коаксиальных дымовых труб только после утверждения службы газа. Вы можете установить горизонтальную и вертикальную дымовую трубу. Запрещается подключать котлы с системой естественной и принудительной циркуляции в одну сеть.
2. Дымоход должен быть установлен на расстоянии не менее 2 метров от земли.

   В случае кирпичной стены диаметр отверстия должен быть 1 см в диаметре по диаметру трубы, а для деревянного — на 5 см больше.

3. До и после отопительного сезона рассматривается коаксиальная дымовая труба. Собранный конденсат удаляется, проверяются суставы и наличие ожогов.
4. Дымоход должен выделяться со стены более 0,3 м.
5. Для деревянных домов необходимо соблюдать все требования безопасности. Расстояние от отверстия должно превышать длину трубки на 5 см.

   Особая базальтовая изоляция должна быть помещена в щель, что не позволяет нагревать дерево.

6. Дымоход должен находиться на расстоянии не менее 1,5 метров от соседнего окна и двери. На этом расстоянии не должно быть полюсов или деревьев.
7. Коаксиальная дымовая труба может использоваться в многоэтажных зданиях.

   Чтобы не отравлять продукты сгорания, необходимо использовать конденсационный котел. Дымоход должен находиться на расстоянии более 50 см от окон, расположенных на одном уровне. И расстояние до окна, выходящего над трубкой, должно быть более 1 метра.

Правила монтажа

При установке коаксиального дымохода необходимо соблюдать несколько правил:

• Для горизонтальной дымовой трубы участок дороги должен быть наклонен к 3 °.

  Это необходимо для слива накопительного конденсата;

• Дымоход должен иметь не более двух морщин;
• Дымоход не должен находиться под землей;
• Установите дымоход так, чтобы положение коаксиального дымохода и котла не изменилось в следующих разделах;
• Место, где очищается или опорожняется конденсат, не должно закрываться;
• Газовый котел с коаксиальным дымоходом не обязательно устанавливается в комнате с окнами;
• Если отверстие в трубке над уровнем земли меньше 1,8 м, гриль должен быть установлен из защитного покрытия дыма;
• В случае, когда ветер направлен на удаление дыма в горизонтальной дымовой трубе, необходимо установить барьер для обертывания.

  Расстояние от экрана до отверстия трубы должно быть больше 0,4 м;

• Необходимо наблюдать расстояние более 8 метров от трубы до смежных комнат. Если вы установили сетку дефлектора, расстояние до глухой стены, вероятно, составляет 6 м.

При покупке газового котла всегда имеются инструкции по установке коаксиального дымохода.

Перед началом установки вы должны внимательно рассмотреть все правила и требования.

Для экономного и безопасного отопления в вашем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите приятную атмосферу в комнате и защитите дом от огня.

Читайте также:

Коаксиальный дымоход: требования к установке и правила монтажа своими руками

1. Устройство и принцип работы
2. Преимущества коаксиальных дымоходов
3. Установка и подключение к газовому котлу

Введение

Основная особенность газовых котлов с закрытой камерой сгорания в том, что они используют для горения наружный воздух.

Им также необходима дымовая труба для вывода продуктов сгорания в атмосферу. Обе эти функции совмещает в себе уникально устройство - коаксиальный дымоход для газового котла.

В этой статье мы расскажем об устройстве, принципе работы и преимуществах коаксиальных дымоходов, о требованиях и нормативных документах, регламентирующих установку их в частных домах и квартирах, а также о том, на что следует обратить внимание при выполнении монтажа своими руками.

Устройство и принцип работы

Настенные и напольные газовые котлы делятся на две большие группы: с открытой и с закрытой камерой сгорания.

Первые для работы используют воздух из помещения. Именно поэтому, в месте где установлен такой котел должна быть хорошая вентиляция.

Для вывода газов применяются традиционные дымоходы из материала, пригодного для работы с агрессивными средами.

Котлы с закрытой камерой сгорания полностью изолированы от помещения. Подача воздуха в них осуществляется снаружи, туда же выводятся и дымовые газы. Для выполнения обеих этих функций одновременно и предназначен коаксиальный дымоход.

Каково же его устройство?

Термин коаксиальный в технической маркировке означает двухжильный. Аналог жил в дымоходе выполняют две трубы разного диаметра, вставленная одна в другую.

Для удержания внутренней трубы в центре внешней они соединяются между собой специальными распорками. Помимо выполнения своей основной функции, они также придают конструкции дополнительную жесткость.

Принцип работы коаксиального дымохода очень прост. По внутренней трубе в окружающую среду выводятся продукты сгорания газа, а в то же время по внешней трубе внутрь газового котла поступает необходимый для горения воздух.

Чаще всего совместно с газовыми котлами используются горизонтальные коаксиальные дымоходы небольшой длины.

Они выводятся наружу прямо сквозь стену загородного дома или обычной квартиры. Встречается также вертикальная конструкция, которая монтируется привычным способом сквозь отверстия в перекрытиях и кровле.

Для борьбы с оледенением при горизонтальной установке, часто используется специальная конструкция. Особенность ее в том, что труба для отвода продуктов сгорания у них выступает из воздухозаборного патрубка на значительное расстояние.

Отверстия для забора воздуха располагаются только в нижней части внешней трубы, что исключает попадание внутрь атмосферных осадков.

Наиболее распространены коаксиальные дымоходы 60/100 с внутренним патрубком диаметром 60 мм и внешним 100 мм. Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

Любое отопительное оборудование, работающее по принципу сжигания того или иного топлива, в обязательном порядке нуждается в реализации двух важнейших условий. Первое – это постоянная подача воздуха, необходимого для самого процесса горения. И второе – надежная и эффективная система своевременного отвода продуктов сгорания. Иногда эти проблемы становились настоящим «камнем преткновения», мешающим реализации проекта установки автономного отопления или чрезвычайно усложняющим его. Но с разработкой коаксиальных дымоходов ситуация кардинально изменилась.

Эти системы позволяют устанавливать газовое отопительное или водогрейное оборудование практически в любом доме, безусловно, при соблюдении определенных требований. Но требования уже не столь «драконовские», как при монтаже привычных высоких вертикальных дымоходов, действие которых основано на создании естественной тяги. Кроме того, одновременно решается и вопрос непрерывной подачи воздуха в камеру сгорания.

В настоящей статье будет рассмотрен коаксиальный дымоход для газового котла - его устройство, принцип работы, основные правила монтажа. Поговорим о достоинствах и недостатках подобных систем. И читатель убедится, что преимущества неоспоримы, а установка - достаточно проста и понятна, не требует масштабных работ и крупных финансовых вложений.

Возможно, вас заинтересует информация о том, какой

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Для чего это делается? Все очень просто:

• Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
• Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

Возможно, вас заинтересует информация о том, как производится

При этом производитель оговаривает максимально допустимую длину системы. - для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Возможно, вам будет интересна информация о том, что собой представляет

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

• Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы. В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения.
• Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
• Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты. А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ.

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.

• Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж - достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

В современных котлах и идущих к ним коаксиальных дымоходах эта негативная особенность в общих чертах нивелирована. Тем не менее, в регионах с очень холодными зимами такое явление все же может встречаться. И с ним приходится бороться теми или иными методами. Один из наиболее распространённых и эффективных подходов – это дополнительное утепление наружного участка внешней трубы. Придумывают народные умельцы и иные интересные и весьма действенные решения.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Устройство типичного коаксиального дымохода – из чего собирается система

Ассортимент предлагаемых в продаже коаксиальных дымоходов – весьма широк. Они могут быть рассчитаны на конкретную марку или даже модель котла или обладать определенной универсальностью, быть изготовленными из различных материалов, иметь только базовую комплектацию или расширенную, с дополнительными узлами и модулями. Но в большинстве своем – состоят из примерно одинаковых деталей и узлов.

Рассмотрим на примере стандартного комплекта итальянской компании «STOUT», предназначенного для турбированного неконденсационного газового котла «Baxi».

Иллюстрация	Краткое описание

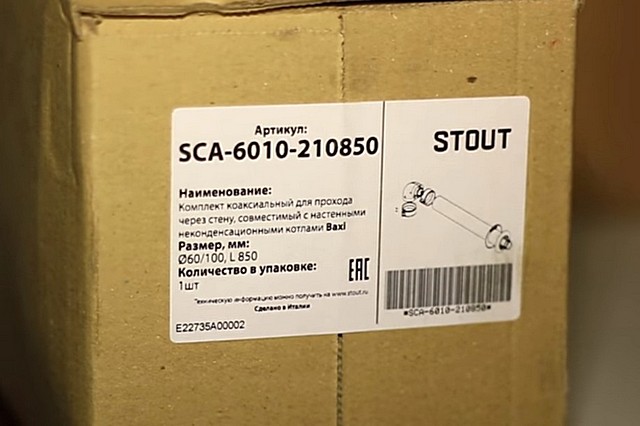

	Комплект поставляется в картонной упаковке. На упаковочном ярлыке указаны основные его характеристики – для прохода через стену, диаметры внутренней и внешней трубы 60/100 мм, совместимость с настенными котлами «Baxi» неконденсационного типа. Общая длина, с учетом отвода и прямого участка – 850 мм. Нередко такой длины бывает вполне достаточно для монтажа полноценной системы.
	Что входит в базовый комплект? 1 – коаксиальная труба длиной 750 мм с наружным оголовком-дефлектором 2 – отвод-адаптер для подключения коаксиальной трубы к котлу отопления. 3 – две манжеты из ЭПДМ-резины для герметизации стыков – перехода от котла к адаптеру, и от адаптера – к коаксиальной трубе. 4 – два пластиковых хомута для надежной фиксации соединительных узлов. 5 – две эластичных фланцевых заглушки для декоративного оформления прохода трубы через стену изнутри помещения и со стороны улицы. 6 – технический паспорт комплекта со спецификацией деталей, подробной инструкцией по проведению монтажа и эксплуатации. Рассмотрим чуть поближе каждый из элементов.
	Коаксиальная труба. В данной модели внешняя труба выполнена из ударопрочного термостойкого пластика. На иллюстрации – внешняя оконечность трубы, которая должна оказаться на улице. Хорошо виден ободок (показан стрелкой) в который упрутся выступы оголовка-дефлектора. То есть внутренняя труба будет позиционирована ровно на том месте, как задумано производителем.
	Противоположный край внешней трубы такого ободка не имеет. Именно с этой стороны трубу допускается резать до необходимого размера. Внутри внешней трубы диаметром 100 мм располагается внутренняя, металлическая, с оголовком на конце. Стрелками показаны выступы оголовка, которыми от упрется в ободок.

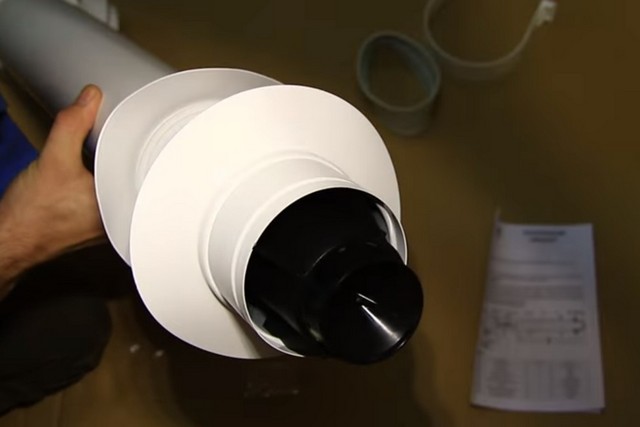

	А это – отдельно показан сам дефлектор. Его предназначение – защита выхлопного канала от ветрового воздействия, которое способно в ряде случаев нарушить нормальную циркуляцию забираемого воздуха и выбрасываемых продуктов сгорания. Защитит он и от крупного мусора, а также от птиц, которые летом нередко облюбовывают трубы для устройства гнезд. Кроме того, за счет своей массивности, высокой теплопередаче и повышенной теплоемкости оголовок в определенной степени будет препятствовать намерзанию сосулек от вытекающего наружу конденсата. Формы оголовков могут быть и иными – ото всего лишь один из несложных вариантов.
	Точное центрирование внутренней трубы во внешней обеспечивается вот такими вкладышами-скобами.
	После вставки внутренней трубы она займет соосное положение с внешней. Показанный край внутренней трубы – ровный, и его тоже, как на внешней, при необходимости можно подрезать по требуемой длине.
	Следующий элемент конструкции – адаптер, необходимый для подключения коаксиального дымохода к газовому котлу. В рассматриваемом варианте он имеет форму обычного отвода на 90 градусов. Конструкция – такая же коаксиальная. На внутренней трубе с обеих сторон предусмотрены раструбы, в которых, в специальных пазах, уложены уплотнительные манжеты из термостойкого силикона. Они обеспечивают герметичность внутреннего газоотводного канала. Одна сторона раструбом надевается на патрубок котла, во вторую будет вставляться труба, ведущая наружу. Это – один из простейших адаптеров. Для некоторых котлов требуются специальные – с предусмотренным фигурным, замковым или винтовым соединением. Все это оговаривается в паспортах котла и коаксиального дымохода.
	На внешних трубах у демонстрируемой модели раструбного соединения не предусмотрено – они монтируются встык. Каждый соединительный узел будет герметизироваться вот такой широкой манжетой.
	Соединение коаксиальной трубы с отводом (адаптером) производится в следующей последовательности. Вначале на трубу одевается резиновая манжета. Внутри по центру манжеты есть выступающий поясок – он должен упереться в торец внешней трубы.
	Затем внутренняя металлическая труба вставляется в раструб внутреннего канала адаптера, в котором в пазу уложена уплотнительная манжета.
	Труба подается вперед на всю глубину раструба, до упора.
	После этого во внешней широкой манжете стыкуются торцы внешних труб. Торец второй трубы тоже упрется в ее ободок, но уже с противоположной стороны.
	Вот так выглядит соединительный узел после стыковки. Теперь его необходимо окончательно зафиксировать и герметизировать.
	Обе эти задачи решаются установкой пластикового хомута, входящего в комплект системы. На каждый хомут положено по два фиксирующих винта.
	Хомут оборачивается вокруг трубы точно по середине соединительного узла – он отлично уляжется между выступающими бортиками манжеты. А затем вставляются винты и затягиваются отвёрткой.
	Соединительный узел после окончательной фиксации будет выглядеть вот так. В его надежности уже не приходится сомневаться.
	На деле, конечно, системы только с одним соединением может быть недостаточно. Значит, приобретаются дополнительные детали в необходимом количестве. Это может быть прямой участок коаксиальной трубы (удлинитель) нужной длины. В данном примере – это удлинитель длиной 500 мм. В комплекте прилагается внешняя широкая манжета и хомут с винтами. Удлинитель можно обрезать в нужный размер со стороны ровного (не оснащенного раструбом) конца.
	А со стороны раструба во внутренней металлической трубе в пазу уложена точно такая же уплотнительная манжета, как и на адаптере.

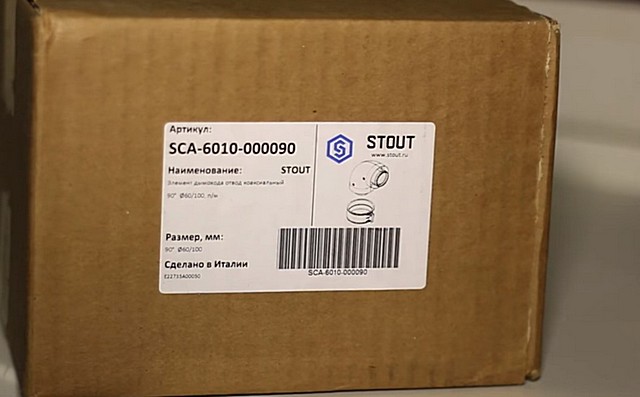

	Для изменения направления трубы используются отводы. Они бывают двух видов. На иллюстрации – упаковка с отводом для поворота на 90 градусов. В комплекте, опять же, широкая резиновая манжета и хомут с винтами.

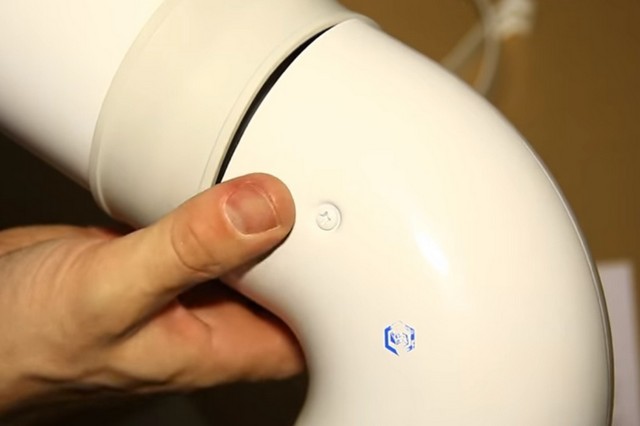

	Сам отвод внешне очень напоминает уже рассмотренный выше адаптер…
	...с той лишь разницей, что на внутренней трубе монтажный раструб с манжетой в пазу расположен только с одной стороны. А с противоположной – ровный торец для сопряжения с раструбом стыкуемой к отводу коаксиальной трубы.
	Существуют отводы с углом поворота на 45 градусов – их устройство и комплектация – аналогичны.
	Примеры собранных узлов (правда, окончательно не обтянутых хомутами) с поворотом под прямым углом…
	…и под углом в 45 градусов.
	Для проходки через стены в ней вырезается окно с диаметром примерно на 10 мм больше диаметра внешней трубы коаксиальной системы. Нередко в этом окне предварительно устанавливается гильза, чтобы исключить контакт коаксиальной трубы с жестким материалом стены, способным нанести ей механические повреждения (особо актуально для кирпичных, железобетонных, блочных стен). Оставшийся просвет заполняется термоизоляционным термостойким материалом (для деревянных стен). Например, это могут быть полосы базальтовой ваты. Для каменных стен бывает достаточно заполнения просвета монтажной пеной.
	После установки трубы проделанная в стене проходка со стороны комнаты и стороны улицы закрывается декоративными фланцами (полимерными или резиновыми). Важно – на участок проходки не должно приходиться соединительных узлов – они все должны остаться в помещении. То есть для прохода через стену и наружного участка дымохода используется только целый отрезок коаксиальной трубы с оголовком.
	Вот так примерно будет выглядеть наружный участок коаксиального дымохода после окончания сборки.
	Для разных моделей котлов даются свои рекомендации по величине и направлению уклона трубы для свободного стока образовавшегося конденсата. В данном примере рекомендуется делать уклон вниз примерно на 3 градуса.
	Другой, более рациональный вариант – это уклон, наоборот, в сторону котла. При этом в конструкцию дымохода добавляется еще одно «звено» - сборник конденсата. Он оснащен сливным отверстием, к которому через специальный сифон крепится шибкий шланг, по которому собранный конденсат отводится в дренаж (канализацию). Такой подход исключает намерзание льда на оголовке дымохода.
	На иллюстрации показан дополнительный комплект – сборник конденсата с сифоном, шлангами и необходимыми крепежными деталями. Сборник имеет такую же коаксиальную конструкцию и устанавливается в систему по общим правилам. Сливной патрубок должен оказаться внизу, а уже к нему подсоединяется сифон со шлангом.

Показанный пример, безусловно, не является какой-то «догмой» - в иных моделях коаксиальных дымоходов могут иметься как отличия по материалам изготовления внешней и внутренней трубы (нержавеющая сталь, оцинковка), так и некоторые нюансы монтажных узлов. Но общий принцип сборки все равно останется тем же.

Еще один нюанс. Некоторые котлы имеют в верхней части два раздельных патрубка – один для подачи воздуха, второй – для отвода продуктов сгорания. Такие агрегаты можно оснащать, соответственно, и раздельными каналами, то есть прокладывать отдельно заборную трубу и отдельно дымоход. Удобно с тех позиций, что практически полностью снимается проблема конденсата. Но проще и компактней все же выглядит монтаж коаксиальной системы. В подобных случаях используют специальные модели дымоходов, у которых в области котла идет разделение на гофрированный стальной канал дымохода и гибкий полимерный – воздушный. Затем эти каналы конструктивно объединяются в одну коаксиальную трубу.

Другой вариант – это объединение потоков в одной коаксиальной трубе с помощью специального адаптера, который устанавливается непосредственно на котел.

При планировании монтажа системы коаксиального дымохода и при ее установке следует придерживаться целого ряда правил, о которых как раз речь пойдет ниже.

Основные требования к размещению коаксиального горизонтального дымохода.

Итак, если решено устанавливать коаксиальный дымоход самостоятельно, необходимо знать некоторые требования. Кстати, информация будет полезной и для тех, кто собирается вызывать мастеров – по крайней мере, можно будет проверить, соблюдают ли они установленные нормативы.

• Длина дымохода не может быть беспредельной. Производители устанавливают и указывают в паспортах максимальную протяженность коаксиальной системы. Как правило, она никогда не превышает четырёх (в некоторых случаях даже меньше – трех) метров. Значит, следует заранее просчитывать место установки котла. Минимальной длиной принято считать 1 метр.
• Нельзя планировать слишком много изменений направления прокладки коаксиальной трубы. Рекомендуется, чтобы число поворотов не превышало двух. Кроме того, принято считать, что установка одного отвода с поворотом на 90 градусов «съедает» один допустимый метр длины системы, отвод на 45 градусов – полметра.
• При монтаже должны использоваться исключительно детали, входящие в комплект. А сама система – подходить к конкретной модели газового котла. Категорически запрещено использования сторонних комплектующих, неважно, заводского или кустарного производства.
• Категорически запрещается использование любых клеевых или герметизирующих составов.
• Уклон горизонтального участка делают в сторону улицы на 2÷3 градуса, если дымоход устанавливается на обычный газовый котел, в сторону котла на тот же угол – если котел конденсационный или если на начальном участке установлен сборник конденсата, о котором говорилось выше.

Не допускается стыковка труб на участке прохода через стену. Расположение всех соединительных узлов должно позволять их визуальную ревизию.

Имеется ряд требований по размещению коаксиальной трубы и ее оголовка по отношению к другим элементам здания и окружающим объектам. Их можно рассмотреть на следующей схеме:

а ≥ 400 мм. Обязательное условие . Минимальное расстояние от оси коаксиального дымохода до любого открывающегося объекта на фасаде здания (окно или дверь). Оно же касается расстояния от оголовка дымохода при его вертикальном расположении до кровельных окон.

b ≥ 600 мм. Обязательное условие. Минимальное расстояние от оси дымохода до любого воздухозаборного или вытяжного вентиляционного канала, до оси соседних коаксиальных или обычных дымоходов.

с ≥ 1800 мм. Обязательное условие. Минимальная высота оси дымохода над уровнем земли со стороны расположения тротуаров или пешеходных дорожек. Производители систем могут устанавливать свои требования к этому параметру. Например, для некоторых моделей котлов и коаксиальных дымоходов минимальная высота устанавливается в 2000 мм. Допускается приземная установка на высоте 150 мм от тротуара при обязательном наличии качественного дефлектора и защитной решетки.

≥ 1000 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой имеются открывающиеся объекты (окна или двери). При наличии дефлектора расстояние может быть снижено до 150 мм.

f ≥ 150 мм. Рекомендуемое условие. Минимальное расстояние от оси дымохода до соседней стены внутреннего угла фасада, на которой отсутствуют открывающиеся объекты. В обоих случаях (е и f) если соседняя стена выложена из возгорающегося материала или облицована им, минимальное расстояние до нее возрастает до 300 мм.

Как бы ни привлекало такое расположение выхода коаксиального дымохода – ниже уровня земли, оно категорически запрещено.

Еще несколько требований:

• Внутри помещения труба не должна располагаться ближе 200 мм к потолку.
• Между котлом (навесным или напольным) и соседней стеной должно оставаться расстояние как минимум 150 мм.
• Если напротив стены, через готовую проходит коаксиальный дымоход, находится еще одно строение, то от оголовка до стены этого здания должно выдерживаться не менее 600 мм.

Про длину наружного участка коаксиального дымохода точно сказать нельзя – она может устанавливаться различной, в зависимости от модели. На схеме выше показано не менее 300 мм. Однако, бывают системы, как требующие полуметра длины, так и такие, у которых оголовок располагается практически вплотную к стене.

Пример проведения монтажа коаксиального дымохода

Для большей наглядности можно показать пошагово пример, как навешивается газовый котел «Нева Люкс 18 Турбо», с одновременным монтажом коаксиального дымохода с проходом через стенку.

Иллюстрация	Краткое описание выполняемых операций
	Вот так выглядит котел. Хорошо показано, что на верхней его стене размещён сдвоенный патрубок для подключения коаксиального дымохода.
	В рассматриваемом примере заранее, еще при строительстве дома, было предусмотрено окошко для прокладки дымоходной трубы. В него решено установить гильзу, которая сформирует ровны аккуратный канал. Так как внешний диаметр коаксиальной трубы – 100 мм, в качестве гильзы используется отрезок обычной канализационной трубы диаметром 110 мм. Длина этой гильзы сделана такой, что она заканчивается вровень с поверхностью стены и снаружи, и внутри. Это позволит беспроблемно впоследствии закрыть область прохода выбранной отделкой.
	В соответствии с рекомендациями инструкции по установке этого котла, горизонтальному коаксиальному дымоходу следует задать небольшой уклон в сторону улицы. Это на данном этапе можно сразу предусмотреть, задав уклон устанавливаемой гильзе.
	После придания гильзе нужного положения его можно временно зафиксировать, например, расклинив ее деревянными клинышками. Оставшееся пустоты вокруг гильзы будут заполнены монтажной пеной.
	Сама коаксиальная система в данном случае сложностью не отличается. Сразу от адаптера-отвода идет прямой участок трубы, проходящий через стену, на которую будет навешен котел. То есть направление трубы – сразу назад через стену, без лишних поворотов.
	Производится первая «примерка», как будут стыковаться трубы с агрегатом.
	Имея точное место прохода коаксиальной трубы через стену, несложно вывесить и сам котел, так, чтобы все совпало с точностью буквально дол миллиметра. А поможет в этом полномасштабная схема-шаблон, прилагаемая к инструкции по установке котла. На схеме обозначены и возможные расположения адаптера дымохода в трех вариантах (с направлением влево, вправо и назад, и точки крепления котла к стене.

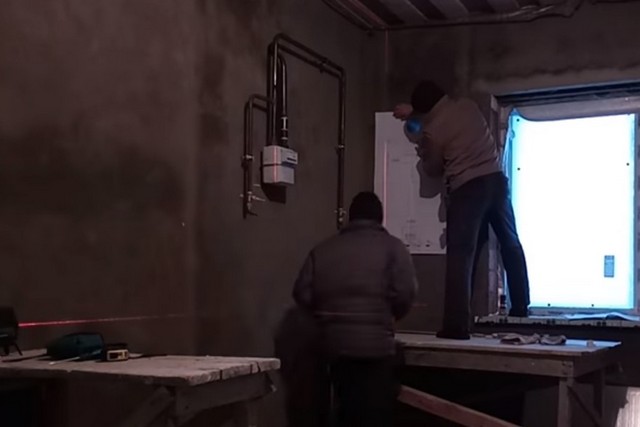

	С таким шаблоном задача упрощается до предела. Так как дымоход будет направлен назад, на схеме вырезается круглое окошко, соответствующее такому положению адаптера. Это окно – своеобразная проекция сечения уходящей в стену коаксиальной трубы.
	То есть достаточно совместить окно с уже установленным в стене каналом, а затем выровнять край чертежа котла по вертикали, контролируя с помощью лазерного уровня (нет лазерного – вполне можно обойтись обыкновенным или даже отвесом).
	Посте того как шаблон точно выставлен, останется только через указанные на нем точки сделать на стене отметки, где должны расположиться крепежные детали (в данном случае это будут дюбели-крючки). После нанесения отметок будет нелишним еще раз с помощью уровня проверить – обе точки должны расположиться на одной горизонтальной линии.
	В стене бурятся отверстия, готовятся входящие в комплект котла крючки для подвеса.
	В пробуренные отверстия сначала забиваются дюбель-пробки…

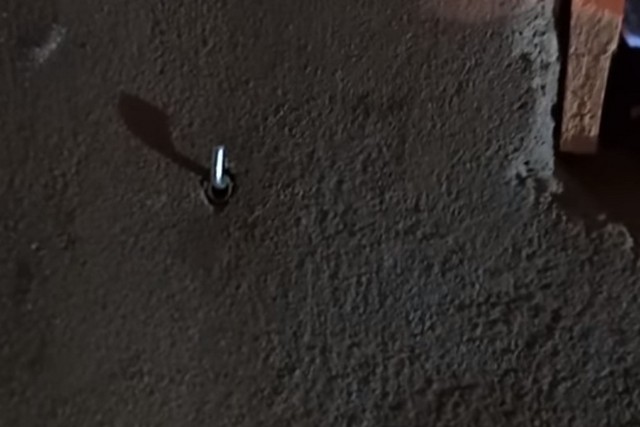

	…а затем в них ввинчиваются крючки.
	Затем котел поднимают (лучше это делать вдвоем) и аккуратно подвешивают на крючки.
	Котел подвешен, а его патрубки точно разместились под проделанным в стене каналом. То есть при монтаже дымохода проблем возникнуть не должно.
	Пространство между стеной и гильзой заполнено монтажной пеной. После ее расширения и полного застывания можно будет убрать деревянные клинья и обрезать излишки.
	В соответствии с инструкцией к котлу, из прилагаемого комплекта выбирается нужный вкладыш. Эти вставки имеют разный диаметр внутреннего прохода, и с их помощью достигается оптимальный режим работы все системы – баланс подачи воздуха и вытяжки продуктов сгорания. Рекомендации по правильному выбору вкладыша приведены в техдокументации.
	Вкладыш устанавливается во внутренний патрубок коаксиального выхода котла, то есть в канал вывода продуктов сгорания.
	Вкладыш встал на свое место.
	Со стороны улицы в гильзу заводится коаксиальная труба. Она уже должна быть (при необходимости, конечно) обрезана в нужный размер, с учетом необходимого выхода оголовка от стены снаружи.
	На трубу можно сразу же надеть декоративный пластиковый фланец.
	Можно переходить к установке на свое место адаптера-отвода. Обратите внимание – в демонстрируемой системе раструбное соединение с уплотнительными манжетами предусмотрено не только для внутренней, но и для внешней трубы. То есть при соединении деталей не требуется установки широкой наружной манжеты с последующей затяжкой хомута. Задача получается еще проще.
	Одна широкая резиновая манжета и один хомут все же входят в комплект системы. Но они предназначены только для узла соединения адаптера на патрубках котла. Манжета надевается на внешнюю трубу адаптера со стороны, которая будет стыковаться с котлом.
	Адаптер устанавливается на свое «гнездо» и подается вниз, чтобы центральный патрубок котла вошел в раструб центральной трубы до упора.
	После этого адаптер-отвод аккуратно поворачивают в нужном направлении – к трубе, проходящей сквозь стену. Далее, требуется согласованность действий обоих работников. Один в помещении направляет трубы в раструбы адаптера, а второй обеспечивает поступательное движение трубы снаружи. Необходимо добиться, чтобы обе (внешняя и внутренняя) трубы коаксиального дымохода вошли в раструбы на всю возможную длину, до упора. Большего здесь не требуется. Если разметка была произведена точно, то проблем с монтажом этого узла возникнуть не должно.
	После того как верхний узел смонтирован, можно заканчивать с нижним. Манжета опускается вниз, вплоть до упора во фланец, крепящий патрубок к корпусу котла. Этим будет достигнута герметизация канала подачи воздуха. Внутренний канал, как мы помним, уже герметичен за счет раструбного соединения с внутренней уплотнительной манжетой.
	Следующим шагом необходимо установить пластиковый хомут и надежно затянуть его двумя винтами. По сути, со стороны котла работа закончена.
	А на улице остается заполнить оставшиеся полости между гильзой и стеной монтажной пеной (мастер почему-то этого еще не сделал), а затем надеть декоративный эластичный фланец.
	Этот фланец хорошо замаскирует место прохода трубы через стену, защитит его от осадков, ветра и ультрафиолетовых лучей.
	Вот такой участок коаксиального дымохода получился на улице. После тщательной проверки всех соединений работу можно считать законченной.

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для сооружения основного корпуса.
2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Соединительные приспособления. Они являются отводами на 90 о и 45 о или муфтами.
6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы - обязательное условие.
2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах - от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы - важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
2. Количество поворотных муфт (меньше трёх).
3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем - лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Котлы под маркой Baxi выпускают в Италии, хотя завод входит в европейский концерн BDR Thermea. Под маркой «Бакси» на рынок России и Украины оставляются напольные и . Они могут иметь как традиционный принцип сжигания газа, так и с использованием конденсационной технологии. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания. И влияет это не только на наличие и поддержание гарантий, а очень отражается на качестве работы котлов и вообще их работоспособности. Потому самостоятельная установка крайне нежелательна. На сайте кампании есть целый перечень требований и пожеланий, которые нужны для нормальной работы газового отопительного оборудования. Ниже рассмотрена большая часть проблем и поломок, вызывающих негативные отзывы, а также даны рекомендации по их устранению и предупреждению.

Вообще, итальянские котлы имеют высокое качество и «Бакси» не исключение, но негативных отзывов на это оборудование очень много. Если провести анализ, то получается, что на один положительный отзыв имеется три отрицательных. Причем недостатки и проблемы практически у всех одни и те же. Если обобщить, то вот перечень недостатков:

• Часто отключается из-за недостаточной тяги.
• Не прогревает помещение.
• При включении ГВС остывает дом.
• Нестабильна температура горячей воды.
• Зажигается с сильным хлопком.
• Стал шуметь и стучать при работе.

При этом часть владельцев говорит о том, что котлы работают стабильно и безаварийно. Производитель утверждает, что все проблемы связаны с неправильной установкой котлов и

Требования к электропитанию

Требуется установка стабилизатора напряжения – автоматика плохо переносит скачки. Кроме того для нормальной работы автоматики требуется близкая к идеалу синусоида, что в наших электросетях далеко не всегда присутствует. Потому вместо стабилизатора (или вместе с ним) необходима установка инвертора, на выходе которого будет стабильная частота 50 Гц (чем наши сети тоже не могут похвалиться) и близкая к идеалу синусоида. Проблему решить может также бесперебойник on-line класса. В этом случае вы не только подадите требуемое напряжение, но и обеспечите работу котла на некоторое не очень продолжительное время при отключении электроэнергии. Сделать энергозависимость еще меньше может подключение к .

Но это еще не все требования по электропитанию. Необходимо предусмотреть еще и защиту от импульсных токов – нужны УЗИП, которые защитят от резких перепадов во время включения мощной техники по соседству или во время грозы. Хотя, как показывает опыт, во время грозы единственное, что может спасти ваш котел – это вынутая из розетки вилка, да и то только при правильном заземлении – бывали случаи, когда потенциал «пробивал» автоматику через газовую трубу. Для того чтобы предотвратить подобную ситуацию, все входящие в дом металлические трубопроводы должны иметь диэлектрические вставки.

Заземление

Между заземлением и нейтралью потенциал должен быть меньше 0,5 В. Если это требование не выполняется, на колодке заземления котла присутствует постоянный потенциал, из-за чего возникает целый ряд неисправностей: сбои в работе автоматики, потеря тока ионизации (контроль горелки) и т.п. При наличии такой проблемы рекомендуется установить трансформатор с гальванической развязкой. Это позволяет решить проблемы недостаточно грамотно выполненного заземления.

Теплоносители

Большая Часть котлов «Бакси» может работать с антифризами. Исключение – все конденсационные котлы и агрегаты с битермическими теплообменниками Main Fore. Но при неправильном использовании атифризов могут возникнуть проблемы следующего характера: от недостаточного теплосъема (при использовании чересчур концентрированного тосола) наблюдается постоянный перегрев системы. В результате повышенных температур теплоноситель начинает разлагаться, меняет цвет – становится темно-коричневым, в системе образуются осадки. Как результат – теплосъем ухудшается, перегрев становится еще больше, из-за локального закипания теплоносителя змеевик начинает шуметь, дрожать и стучать, внутри него также образуется налет. Устранить его невозможно, потому требуется замена. Для предотвращения подоенной ситуации в систему заливать можно только специализированные, специально для отопительных систем разработанные антифризы.

Есть еще одна тонкость при использовании незамерзающих жидкостей: разбавлять их желательно только дистиллированной водой (хотя они большей частью не должны разбавляться). В крайнем случае можно использовать воду с жесткостью не более 5 мгэкв/л. Применение более жесткой воды приводит часто к выпадению осадка, что скажется на эффективности работы системы, может привести к перегреву и снова-таки, к замене теплообменника.

Могут также возникнуть похожие ситуации при смешивании антифризов с различной химической основой присадок. В таком случае также может начаться разложение теплоносителя с выпадением осадка и засорением теплообменника. Если вы не знаете или не помните, какой состав залит в системе, нужно полностью слить его и залить новый. Не стоит забывать, и о сроке эксплуатации тосолов – она часто составляет 2-3 года, после чего его нужно слить. Систему помыть и запитать снова.

При использовании анти замерзающих составов нужно также учитывать, что их теплопроводность ниже, чем у воды на 15-20%. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Из-за более низкой теплопроводности также хуже снимается тепло с теплообменник, для того чтобы избежать перегрева и всех следующих за этим проблем, стоит поставить более мощный циркуляционный насос. Так, при использовании «тосола» на -25 o C, насос должен быть мощнее по напору на 50-60%, а по расходу – 10-15%.

При использовании котлов со встроенным циркуляционным насосом решить проблему можно двумя путями: заменив штатный на более мощный, или используя при строительстве системы трубы большего сечения, радиаторы с меньшим сопротивлением. Если система уже готова и заменить что-либо нет возможности, можно снизить мощность котла (встроенная функция).

При использовании антифризов нужно выбирать больше и расширительные бачки, так как они имеют больший, чем вода коэффициент расширения. Использование недостаточно расширительной емкости может привести к выходу его из строя. Проектируя систему с «антизамерзайкой» объем расширительного бычка берут 15% от общего литража системы.

Повышенные требования при использовании антифризов и к качеству соединений: эти жидкости более текучи, потому все соединения и сварные швы должны быть герметичными.

Засорение систем

Грязь и отложения в системе отопления могут появиться не только из водопровода (там нужно установить сетчатые фильтры) или из-ща разложения тосолов. Даже при монтаже новых элементов и пуске системы без промывки фильтры могут засоряться: при производстве многих элементов отопительной системы используются различные технологические смазки, присыпки и т.п. А их количество во время монтажа может только увеличиться. Потому перед запиткой системы и ее соединением с котлом, нужно ее промыть.

Аналогичная процедура (промывка) должна проводиться периодически – при замене антифризов или просто в целях профилактики.

Котлы с открытой камерой горения: дымоход и приток воздуха

Чтобы оборудование работало нормально, а не отключалось по недостаточной тяге, на выходе котла должно создаваться разряжение не менее 3 Па, а лучше – 5 Па. Потому нельзя использовать зауженный дымоход: его диаметр должен быть чуть больше размеров выходного патрубка. При проектировании дымовой трубы нужно чтобы на выходе котлы был вертикальный участок высотой не менее двух его диаметров или не менее 0,5 метра.

При выводе трубы на кровлю она должна возвышаться над коньком не менее чем на 0,5 метра. Сам дымоход может иметь не более трех колен под 90 o , а максимальная протяженность горизонтального участка – 3 метра. Для лучшей тяги нужно обеспечивать уклон в сторону вертикального участка дымохода – по 1 см на каждый метр горизонтального участка. Общая высота дымохода от горелки до его верхушки должна быть 4-5 метров.

Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Проблему решает использование турбированных котлов с закрытой камерой горения.

Для стабильной работы котла требуется правильно устроенный дымоход (для увеличения размера кликните по картинке)

Для нормального розжига котлов с открытой камерой горения необходимо достаточное количество кислорода. Для этого в помещении, где установлен котел, должна быть хорошая вентиляция и тяга. При недостатке воздуха при розжиге котла слышен хлопок. Что нужно для хорошей тяги – описано выше, а для подачи воздуха можно устроить забор его с улицы с выводом решеток в районе нахождения горелки.

Если приток воздуха на достаточном уровне создать достаточно сложно, использовать желательно оборудование с закрытой камерой сгорания и принудительным отводом продуктов сгорания – турбированные котлы.

Выбор мощности котла

При необходимости подбора оборудования и для отопления и для ГВС больше внимания стоит обращать на подготовку горячей воды. В таком случае если отапливаемая площадь не превышает 200 м 2 , подбирают мощность оборудования именно по производительности по горячей воде. При этом, выбранная мощность чрезмерна для площади, она не будет мешать работе оборудования: все горелки модулируемые и при номинальной мощности 24 кВт могут работать на 9 кВт без ущерба для работоспособности. Вред оборудованию наносит как раз длительная работа на пределе возможностей. Вот тогда могут начаться проблемы.

При выборе мощности для площади менее 250 м2 больше внимания обращайте на производительность котла по ГВС (кликните по картинке для увеличения размера)

Если одновременно нужно будет обеспечивать не одну ванну, то в этом случае требуется дополнительное специализированное оборудование — бойлеры, так как основное назначение этого – отопление, а не обеспечение горячей водой.

Вообще, для правильного необходимо провести теплотехнические расчеты, которые учтут и площадь вашего дома, и материал, из которого он изготовлен, и степень его утепления. И по рассчитанным теплопотерям можно уже будет однозначно подобрать оборудование.

Заключение

Требований и условий много. Но это – европейская техника, а там условия ее работы совсем другие. Если вас это не пугает и вы в состоянии обеспечить нормальный режим, то работать оборудование будет долго и надежно. Переходите тогда к следующей статье, в которой рассматриваются . Если такие «капризы» вас не устраивают, присмотритесь к другим котлам. Например, есть другие «итальянцы» — . Они намного стабильнее работают в наших условиях, хотя также производятся в Италии. Тут ситуация с отзывами противоположная – на 5-7 хороших отзывов всего 1 негативный. И то большая часть отрицательных моментов связана с работой сервисных организаций, а это уже не совсем работа котлов.
