Анализ проблемы показывает, что основную опасность для жизни людей в условиях пожара представляют продукты горения, распространяющиеся по зданию за время, недостаточное для эвакуации людей. Ухудшение видимости и возникающая в связи с этим паника, раздражающее и токсическое воздействие на человека продуктов горения, являются главными причинами гибели людей, а также основным препятствием для успешной работы пожарных. Для предотвращения распространения продуктов горения из помещений очага пожара в защищаемые объемы здания (лестничные клетки, шахты лифтов, лифтовые холлы, тамбур-шлюзы и т.д.) применяют специальные конструктивно-планировочные (1) и технические решения (2). Важно обратить внимание на то, что в соответствии с требованиями нормативно-правовых актов и нормативных документов по пожарной безопасности, противодымная защита зданий должна обеспечивать не только безопасную эвакуацию людей при возникновении пожара, но и создавать необходимые условия пожарным подразделениям для выполнения работ по спасанию людей, обнаружению и локализации очага пожара в здании, что особенно актуально для высотных зданий и зданий повышенной этажности. При этом одним из основных путей доступа личного состава пожарных подразделений на этажи в таких зданиях являются незадымляемые лестничные клетки, на описании которых более подробно остановимся в данном разделе.

1. К конструктивно-планировочным решениям , направленным на обеспечение необходимых условий эвакуации, в первую очередь относится устройство незадымляемых лестничных клеток. Действующими нормативными документами предпочтение отдается типу Н1. Конструктивно-планировочная особенность данного исполнения лестничной клетки заключается в отсутствии прямой связи её объема с этажами здания, а также в устройстве наружных переходов (по балконам или лоджиям через открытую воздушную зону) на каждом этаже, что позволяет обеспечить необходимые условия её незадымляемости. Схематично устройство таких переходов к лестничным клеткам приведено на рис. 1÷3.

Рис. 1. Поэтажные переходы через наружную воздушную зону к незадымляемым лестничным клеткам типа Н1 по балконам с торцевыми сплошными ограждениями (в плане)

Рис. 2. Поэтажные переходы через наружную воздушную зону к незадымляемым лестничным клеткам типа Н1 по балконам без сплошных ограждений (в плане)

Рис. 3. Поэтажные переходы через наружную воздушную зону к незадымляемым лестничным клеткам типа Н1 по лоджиям (в плане)

Здесь необходимо отметить, что недостаточно просто предусмотреть поэтажные переходы через наружную воздушную зону, важно не нарушить установленные нормативными документами геометрические размеры, обозначенные на вышеприведенных схемах, в частности размер а, регламентирующий расстояние от оконного проема помещения с возможным очагом пожара до дверного проема входа в объем лестничной клетки, размер b, устанавливающий минимальную ширину простенка и пр. В противном случае высока вероятность задымления указанных переходов, что подтверждается расчетами, проведенными с использованием программно-вычислительного комплекса Fire Dynamics Simulator (FDS) 6.1.2 (см. рис. 4).

Рис. 4. Оценка условий незадымляемости переходов через наружную воздушную зону использованием программно-вычислительного комплекса FDS

Алгоритм программы, в котором производится описанный выше расчет, соответствует полевому методу моделирования пожара в здании, представленному в разд. IV прил. 6 «Методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности». Математическая модель FDS базируется на использовании дифференциальных уравнений в частных производных, описывающих пространственно-временное распределение температуры и скоростей газовой среды в помещении, концентраций компонентов газовой среды (кислорода, продуктов горения и т.д.), давлений и плотностей. Наглядно значения ОФП отображаются с помощью программы для постобработки результатов FDS Smokeview 6.1.12. Она позволяет просматривать результаты расчетов FDS в 3D, увидеть распространение дыма, изменение величин в измерительных плоскостях и другие величины.

Результаты программы позволяют оценить показатели ОФП в каждой заданной точке, о чем наглядно свидетельствуют рисунки, приведенные ниже (см. рис. 5 ÷ 10).

Рис. 5. Поля концентрации О 2

Рис. 6. Температурные поля

Рис. 7. Поля концентрации по HCL

Рис. 8. Поля концентрации по СО 2

Рис. 9. Расчетный сценарий пожара, результаты по которому представлены на рис. 4 ÷ 8

Большое количество проведенных расчетов для различных типов наружных переходов в сочетании с ветровой нагрузкой и без нее показало, что наиболее оптимальным является решение со строительными пилонами, выполняющими функцию боковых сплошных ограждений в соответствии со схемой, представленной на рисунке 2.

Размещение наружных переходов через открытую воздушную зону на фасадах зданий, в отделке которых применяются (используются) горючие вещества и материалы (включая вентилируемые фасады) может привести к блокированию продуктами горения указанных переходов в случае их возгорания. При применении таких материалов в отделке фасадов, целесообразно предусматривать незадымляемые лестничные клетки типа Н2 в соответствии с требованиями СП 7.13130.2013, в частности со входами через тамбур-шлюзы с подпором воздуха при пожаре в высотных зданиях, о которых будет сказано далее.

2. К техническим решениям в первую очередь относятся системы противодымной защиты зданий. Использование указанных систем для обеспечения незадымляемости эвакуационных путей высотных зданий и зданий повышенной этажности считается перспективным, т.к. это позволяет наиболее полно реализовать замыслы архитекторов и проектировщиков. Проблемы применения систем противодымной вентиляции в высотных зданиях и зданиях повышенной этажности постоянно обсуждаются на научно-технических конференциях, семинарах, а также в ходе повседневного общения между проектировщиками. Наиболее рациональным считается прием, при котором системы приточной противодымной вентиляции создают избыточное давление в защищаемых объемах здания, а вытяжные обеспечивают принудительное удаление продуктов горения в соответствии со структурной схемой, представленной на рис. 10.

Рис. 10. Системы приточной (ПД) и вытяжной (ВД) противодымной вентиляции в зданиях повышенной этажности

Основные проблемы при построении систем приточной противодымной вентиляции связаны с защитой незадымляемых лестничных клеток типа Н2, применяемых взамен незадымляемых лестничных клеток типа Н1, о которых говорилось выше. Для обеспечения необходимых условий безопасности в описанных лестничных клетках в зданиях повышенной этажности предусматривается распределенная подача наружного воздуха в соответствии со схемами, приведенными на рис. 11.

Рис. 11. Устройство распределенной подачи наружного воздуха системами приточной противодымной вентиляции (ПД) в незадымляемые лестничные клетки типа Н2

Защита системой приточной противодымной вентиляции в соответствии со схемой, представленной на рис. 10 в зданиях с числом этажей 12 и более с одной точкой подачи наружного воздуха, в большинстве случаев приводит к невозможности соблюдения регламентированного нормативными документами диапазона перепада давления – от 20 Па до 150 Па.

В качестве альтернативного варианта допускается устройство сплошных рассечек или незадымляемых лестничных клеток типа Н3 – со входами в объем лестничной клетки через поэтажные тамбур-шлюзы с подпором воздуха при пожаре, в соответствии со схемами, представленными на рис. 12. При этом рассечка должна быть предусмотрена таким образом, чтобы вход и выход в различные части лестничной клетки были предусмотрены вне ее объема.

Рис. 12. Устройство незадымляемой лестничной клетки типа Н2 с устройством рассечки и незадымляемой лестничной клетки типа Н3

Важной особенностью при устройстве незадымляемых лестничных клеток типа Н2 является необходимость применения тамбур-шлюза с подпором воздуха при пожаре на нижнем этаже, имеющем выход наружу из здания (см. рис. 13).

Рис. 13. Устройство тамбур-шлюза с подпором воздуха при пожаре при незадымляемой лестничной клетке типа Н2 на нижнем этаже здания

Для высотных зданий дополнительно регламентирована необходимость защиты поэтажных выходов в незадымляемые лестничные клетки типа Н2 через тамбур-шлюзы с подпором воздуха при пожаре в соответствии со схемой, представленной на рис. 14.

Рис. 14. Устройство незадымляемой лестничной клетки типа Н2 в высотном здании

Включение систем приточной противодымной вентиляции, обеспечивающих подачу наружного воздуха в тамбур-шлюзы при незадымляемых лестничных клетках типа Н3 или Н2 (в высотных зданиях) должно предусматриваться только на этаже с очагом пожара.

В завершение данного обзора необходимо добавить, что при проектировании систем противодымной вентиляции, в частности обеспечивающих защиту незадымляемых лестничных клеток типа Н2 или Н3 важно в обязательном порядке учитывать следующее:

Шкафы управления системами приточно-вытяжной противодымной вентиляции должны обеспечивать автоматический контроль целостности линий электроснабжения элементов систем, состояния конечного положения заслонок (створок) противопожарных клапанов, с выдачей аварийного сигнала на пульт диспетчерской службы;

Для дистанционного режима управления системами противодымной вентиляции не допускается использование ИПР системы автоматической пожарной сигнализации. Для указанных целей необходимо предусматривать отдельные кнопки, подлежащие установке в местах, регламентированных для ИПР, с выводом сигнала непосредственно на ППУ системы противодымной вентиляции;

Расчетное определение требуемых параметров систем противодымной вентиляции или совмещенных с ними систем общеобменной вентиляции следует производить в соответствии с положениями СП 7.13130.2013, МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий»

Оценка технического состояния систем противодымной вентиляции на объектах высотного строительства должна производиться в соответствии с ГОСТ Р 53300 не реже одного раза в 12 месяцев, либо чаще, если это предписано производителем оборудования.

Выполнение указанного перечня позволит существенно повысить уровень пожарной безопасности объектов высотного строительства в нашей стране.

Надеемся, что представленный материал будет Вам полезен в практической деятельности.

С Уважением, коллектив ИБ "Одна Атмосфера"

СПИСОК ЛИТЕРАТУРЫ

Огонь – грозная сила. И если он вырывается из-под контроля в здании, где много людей, может принести множество бед. По данным спасателей, во время пожаров огромное количество пострадавших гибнет не от самого огня или вызванных им обрушений, а от дыма и угарного газа. Вот почему так важно обустройство в доме незадымляемой лестницы. Если конструкция сооружена в соответствии с требованиями пожарной безопасности, со строгим соблюдением норм СНиП, наличие таких эвакуационных лестниц может спасти жизнь и здоровье десяткам людей.

По правилам пожарной безопасности, обустройство незадымляемых лестничных клеток обязательно для всех зданий, чья высота превышает два этажа. Тип лестничной клетки определяется, исходя из конструкции дома и количества людей, которым может понадобиться эвакуация.

Выполненная по правилам незадымляемая лестничная клетка спасет людей при пожаре

Строительные нормы и правила подразделяют лестничные клетки на 3 категории.

• Н1 – незадымляемая лестница, вход с этажа на которую оборудован через открытое пространство, снаружи многоэтажки. Это может быть площадка, балкон или лоджия, огражденные защитными барьерами.
• Н2 – незадымляемые лестничные клетки, снабженные дополнительным воздушным подпором.
• Н3 – лестничная клетка оборудована аналогично эвакуационному выходу предыдущего типа, но дополнена зоной с подпором воздуха.

Каждый тип незадымляемой лестницы имеет свои конструкционные особенности и должен соответствовать строго выверенным нормам СНиП.

Пути эвакуации захламлять нельзя

Пожарные требования к незадымляемым конструкциям

Какой бы тип лестницы ни выбрал застройщик, лестничная клетка должна соответствовать ряду норм.

• Для всех эвакуационных лестниц обязательно наличие аварийного освещения, подключенного к источнику бесперебойного питания.
• Дверь эвакуационного выхода в ширину должна быть минимум 120 см, в высоту – 190 см.
• Доступ на эвакуационную лестницу с лестничного марша шириной должен соответствовать пролету лестницы.
• В том случае, если незадымляемая лестничная клетка имеет общую стену с лифтовой шахтой, в стене положено обустроить вентиляционное отверстие. Оно проделывается на верхнем этаже здания.
• Через эвакуационные лестничные клетки запрещено прокладывать любые трубопроводы и располагать шкафчики. Исключение делается лишь для шкафов с пожарными кранами, причем они должны быть встроенными.
• На лестницах эвакуационного выхода нельзя оборудовать какие бы то ни было помещения вне зависимости от их предназначения. Не должны на лестничные клетки выходить и двери подъемников либо грузовых лифтов – все это осложняет эвакуацию в случае пожара.
• При обустройстве незадымляемых лестничных клеток для поручней должны использоваться исключительно негорючие материалы с низкой теплопроводностью.

После сдачи дома в эксплуатацию и организация, отвечающая за него, и жильцы тоже должны соблюдать правила пожарной безопасности. В частности, двери выходов на лестничные клетки всегда должны быть открытым, ставить на них запоры и замки категорически запрещено. Нельзя хранить на маршах лестниц посторонние предметы, нельзя самовольно возводить перегородки, не предусмотренные проектом, или делать проемы в уже имеющихся. Следование этим несложным рекомендациям может спасти жизни многих людей.

Требования СНиП следует учитывать еще на стадии проектирования

Устройство лестничной клетки типа Н1

Ими оснащают здания, чья высота превышает 30 метров. Особенность конструкций первого типа в том, что с площадки этажа на незадымляемую лестницу можно попасть только через открытое пространство. Непосредственной связи лестничная клетка с местом расположения квартир не имеет.

Чаще всего лестничные клетки типа Н1 устраивают в углу здания, с наветренной стороны (если ветра в данной местности имеют преимущественное направление). Переходная площадка обычно сооружается балконного типа, с оградой в виде защитного экрана. Требования к переходу:

• Ширина прохода – не меньше 120 см.
• Ширина простенка и дистанция до ближнего окна – минимум 200 см.

Такие параметры позволяют надежно экранировать лестницу от задымления обеспечивают возможность транспортировки людей, пострадавших при пожаре, на носилках.

Подпор воздуха не дает дыму проникнуть на лестницу

Устройство лестничной конструкции тип Н2

Такая разновидность эвакуационного выхода является рекомендованной для сооружений, высота которых больше 28 м – для эвакуации людей из многоэтажных зданий требуется больше времени. Суть воздушного подпора заключается в создании повышенного давления на лестничных клетках, а также в шахтах лифтов. За счет высокого давления в зону действия подпора дым не проникает. Организовать подпор воздуха можно несколькими способами:

• постоянным – тяга работает круглосуточно;
• аварийным – подпор включается при срабатывании пожарной тревоги.

Как вариант, можно обустроить автономный подпор, работающий от электронасосов воздуха. В этом случае особое внимание должно быть уделено бесперебойному питанию насосов.

Сила тяги подлежит тщательному расчету на этапе проектирования вентиляционной системы. В противном случае подпор будет так силен, что люди не смогут открыть двери, ведущие на лестничную клетку, и лестница как путь спасения станет недоступной. Граничные показатели давления воздушного подпора:

• минимум 20 паскалей на первом этаже;
• максимум 150 паскалей на последнем этаже.

Лестничные марши в конструкции типа Н2 изолируются от прохода тамбурами, закрывающимися дверьми предписанной противопожарной категории.

Особенно эффективны незадымляемые лестницы, оборудованные по типу Н2, у которых через 7-8 этажей смонтированы вертикальные перегородки. В этом случае подпор воздуха встраивается в верхнюю зону полученного отсека.

Лестницы типа Н3

Такие лестничные клетки положено проектировать для зданий высотой больше 50 метров, хотя они используются и в более низких сооружениях. От предыдущего варианта лестничная конструкция отличается обустройством дополнительного шлюза в виде тамбура; подпор воздуха организовывается не только непосредственно в пространство лестничной клетки, но и в это помещение. В результате защита от задымления при пожаре получается более эффективной.

Обязательных к соблюдению условий при оборудовании лестницы типа Н3 два:

• минимальная площадь шлюза – 4 кв. м;
• двери в тамбуры ставятся противопожарные и оснащаются доводчиками.

Следует отметить, что лестничные клетки типа Н2 и Н3 обязательно должны иметь выход на крышу, который всегда должен оставаться доступным для эвакуации людей.

Материалы

Поскольку эвакуационные лестницы должны противостоять высоким температурам, для их сооружения используются только бетон и металл. Последний – для ограждения лестничных пролетов перилами или в качестве материала для дверей.

Дерево в любых типах незадымляемых лестниц допустимо лишь в малых количествах, например, для ручек двери или верхнего покрытия перил. Причем деревянные элементы следует тщательно обработать антипиреновыми составами.

Кроме того, лестничные марши эвакуационных выходов запрещается отделывать любым образом. Под запрет не попадает лишь краска для стен, если она обладает пониженной горючестью.

Внимание должно быть уделено и плафонам, прикрывающим лампы аварийного освещения. Они должны быть выполнены из материалов, не испускающих при плавлении/горении токсических веществ.

Параметры незадымляемых лестниц

СНиП регламентирует все фрагменты лестничных клеток. И это не пустой каприз: все просчитано таким образом, чтобы эвакуация людей с места пожара была максимально удобной, а значит – быстрой. Требования к лестничным маршам следующие.

• Уклон каждого отдельно взятого марша лестницы может варьироваться между 30 и 40 градусами. Более пологий спуск замедляет эвакуацию, более крутой делает ее затруднительной для детей и пожилых людей, а также повышает риск травматизма.
• Глубина ступени (строители называют этот параметр проступью) – минимум 25 см. В противном случае бегущий человек может не удержаться на ступеньке.
• Высота ступени – максимум 22 см. Более высокий элемент тем же детям преодолевать будет сложно.
• Количество ступеней в марше – от 16 до 18. Меньшее число может вызвать головокружение от частых поворотов, большее нерационально отбирает общее пространство в здании.
• Высота потолка на лестнице – минимум 190 см, что позволяет пользоваться эвакуационным выходом даже высоким людям.
• Ширина лестничного марша – 110 см и больше. На нем должны свободно помещаться двое людей.
• Ширина перехода с пролета на пролет – 2 метра, не меньше. Это позволит оперировать носилками с раненым.

И, наконец, все элементы в пределах марша (а лучше – лестницы в целом) должны быть абсолютно идентичными.

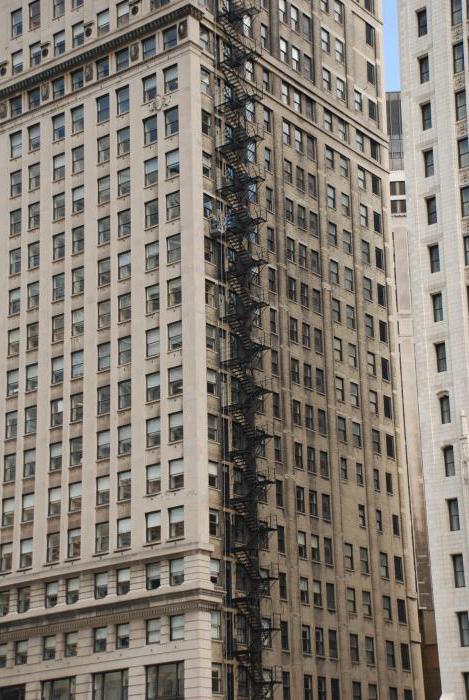

Эвакуационная лестница может быть и наружной

Альтернативные пути эвакуации

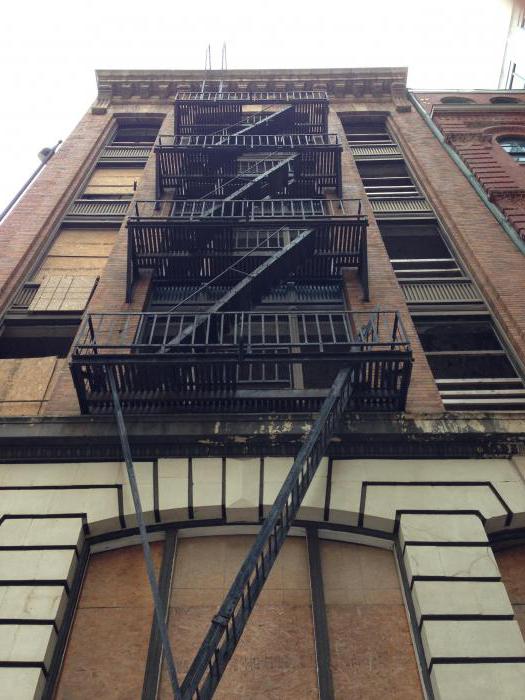

Некоторые здания и строения оборудуются еще и наружными лестницами. Чаще всего их используют для тушения пожаров либо для спасения людей, не имеющих возможности выбраться из горящего помещения. Но некоторые из таких лестничных конструкций могут стать путем отхода и самих потерпевших.

Пожарные лестницы такого рода подразделяются на два типа.

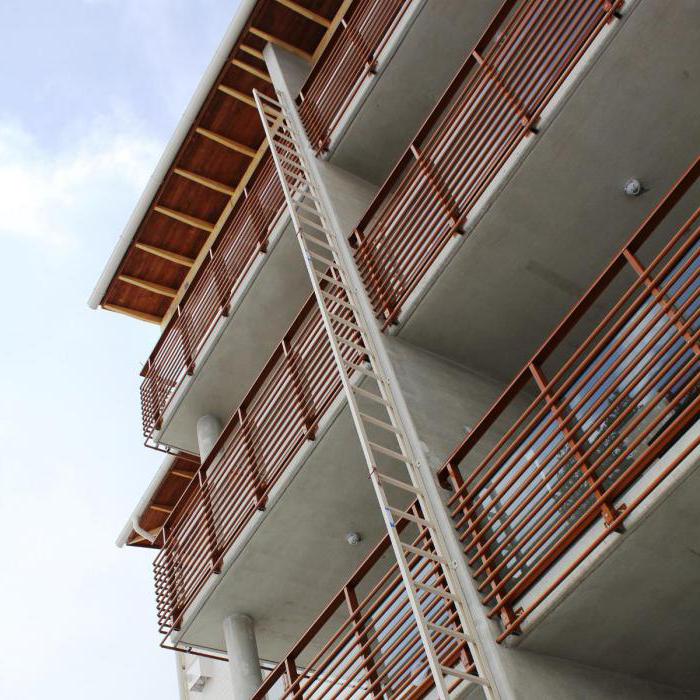

• Вертикальные сооружения. Обозначаются П1 и бывают двух разновидностей. При высоте здания до 6 м монтируются лестницы П1-1, не оснащенные ограждениями. При высоте сооружения до 20 м конструкция обязательно снабжается перилами и маркируется как П1-2. Вертикальные лестницы выполняются из не гладкого металла и обязательно обрабатываются составами с антикоррозийными свойствами. Ответственные лица должны регулярно проверять их на прочность.
• Маршевые конструкции, П2. Ими оснащают здания, чья высота больше 20 метров. Уклон лестницы должен быть не больше пропорции 6:1.

Наружные пожарные лестницы обычно устанавливаются на глухой стене с проделанными на этажах выходами; вертикальные разновидности могут быть смонтированы на углу здания, но не ближе 1 м от окон. В старых строениях встречаются лестничные конструкции маршевого типа, проложенные вдоль стены с окнами. В этом случае соблюдается то же требование, что и для вертикальных лестниц.

Площадки для выхода на наружную маршевую лестницу располагают точно на уровне двери эвакуационного выхода. Высота защитных ограждений – минимум 120 см, и их целостность должна регулярно проверяться. Площадки между пролетами должны быть не меньше метра в ширину. На нижней площадке, если она не соединена маршем с поверхностью земли, положено находиться лестнице, спускаемой вручную.

Испытательные работы

Все лестничные конструкции, как эвакуационные, так и пожарные подлежат проверке. Причем не только при вводе здания в эксплуатацию, но и в процессе оной. Регламентирует проверку Единый реестр, в котором перечислены все требования, параметры и нормы для каждого из типов сооружений. Во время проверки используется аппаратура, принадлежащая застройщику либо организации, ответственной за эксплуатацию, однако проводить испытания должны лишь сотрудники сертификационных лабораторий.

Современный уровень развития научно-технического прогресса никак не влияет на существование факта, что пожар в течение тысячелетий был и остается одним наиболее опасных врагов человеческого жилища.

Несмотря на повсеместное введение правил, предписывающих использование для отделки интерьеров исключительно негорючих материалов, статистика остается неумолимой: жилье людей сегодня отнюдь не является неуязвимым.

Часто единственное, что остается в случае возникновения пожара жильцам, это спасаться бегством, то есть эвакуироваться. Самый безопасный путь эвакуации из многоэтажных домов - пожарные эвакуационные лестницы.

Опасность для людей при пожаре представляет не только огонь. Опасен также и дым. Но наиболее страшным невидимым врагом является - угарный газ. Человек может не замечать его воздействия (в отличие от обычной гари, не обладает ни запахом, ни цветом). Отравление угарным газом отличается стремительностью развития. Через считанные минуты пострадавший может потерять сознание, после этого у него практически не остается шансов на спасение.

Поэтому в каждом доме обязательно как важнейшее условие спасения жильцов во время пожара оборудованы незадымляемые лестничные клетки. Какие бывают виды незадымляемых лестниц и лестничных клеток?

Лестница - неотъемлемый элемент зданий

Лестница является неотъемлемым элементом многоэтажных зданий. Различаются обычные конструкции, служащие для сообщения этажей, а также эвакуационные лестницы, т. е. незадымляемые.

Наличие последних является важнейшим условием, при котором обеспечивается эвакуация при пожаре людей. Для ряда зданий оно диктуется СНИПом, поэтому обязательно предусматриваются архитекторами при создании проекта сооружений.

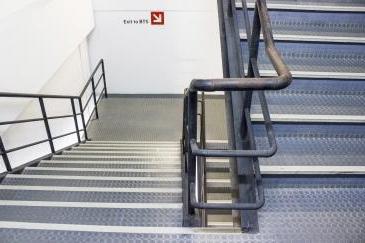

Эвакуационные лестницы: назначение

Эвакуационные лестницы непременно должны присутствовать в высотных сооружениях. Подобные конструкции обеспечивают безопасность жильцов в ходе пожара или в случае других чрезвычайных ситуаций. Обустройство эвакуационных лестниц в различных типах зданий подчинено определенным нормам относительно их размеров, конфигурации и размещения. Независимо от типа модели, общее назначение данных конструкций - обеспечение безопасного выхода людей из здания в случае необходимости.

Жильцы дома, сотрудники и посетители учреждения, используя эвакуационные лестницы, могут покинуть помещение без опасности для жизни и здоровья. Эвакуационный выход предназначен для защиты их от огня и дыма. Очень важным является обеспечение свободного прохода к нему всех находящихся в здании.

Эвакуационные лестницы могут использоваться в качестве альтернативного выхода из помещения. Это актуально для сооружений, не оснащенных отдельным черным ходом. Правила запрещают эксплуатацию зданий выше трех этажей, не оборудованных эвакуационной лестницей.

Расположение

Отдельные требования предъявляются к месту расположения эвакуационных лестниц. Обычно их размещение проектируют в задней части общественных сооружений или с торца, если планируется выход открытого типа.

При предполагаемом обустройстве эвакуационного выхода внутри здания, для такой лестницы выделяется отдельное помещение или коридор. Это необходимо для того, чтобы при возникновении пожара обеспечить безопасность спускающихся людей и предотвратить блокирование часто единственного возможного выхода из дома.

Такое помещение должно быть оснащено огнестойкой дверью, которая способна минимум в течение 1 часа сдерживать пламя. При этом важно обеспечение герметизации стыков и быстрого отвода дыма.

Каждый этаж должен быть оборудован выходом на лестничную клетку. Ее ширина зависит от размера прохода и ступеней. Полузакрытые модели предусматривают расположение в пределах помещения площадки, дверь от которой ведет к наружной лестнице. Это является отличным вариантом для случаев, когда является невозможным полное изолирование прохода от дыма.

Для открытых наружных типов действует особое правило: расстояние от края лестницы до стены должно составлять от 100 см. Это сокращает риск проникновения огня на запасной выход и предотвращает нагревание конструкции, а также защитных поручней.

Материалы

Поскольку данная конструкция предназначена для применения в экстремальных ситуациях, в том числе при пожарах, определенными требованиями обусловлен выбор используемых для ее сооружения материалов. Главным условием является обеспечение прочности и огнеупорности лестницы. Поэтому наиболее популярными являются такие материалы, как бетон и металл.

Использование материалов, которые легко воспламеняются, крошатся или выделяют токсические вещества при нагревании, категорически запрещается.

Требования СНИП и ГОСТ

Стандартами ГОСТ и СНиП регулируются нормы, по которым устанавливаются все типы лестниц. Касаются они и эвакуационных моделей.

• Стандартным уклоном эвакуационной лестницы является такой, при котором соотношение величин длины и высоты пролета равно 2:1.
• Для 1 марша допустимо наличие 3-18 ступеней. Для 2-маршевых их количество не должно превышать 16 штук.
• Ширина проступи должна служить для обеспечения комфорта передвижения, оптимальный размер - 24-29 см.
• обычно 20-22 см.
• предусмотрена требованиями такая, при которой по ней могут одновременно пройти 2 человека. Наименьшим допустимым значением является — 1 м. Допускается сокращать габариты для наружных конструкций до 70 см.
• Площадка между маршами по размеру должна соответствовать ширине лестницы и выхода на неё.
• Для обеспечения безопасности эвакуации из здания при пожаре необходимо предусмотреть выход на лестницу, который ведет на открытое пространство или в отдельное помещение, защищенное от огня и задымления.

Классификация

Эвакуационные лестницы классифицируются по типу материала, расположению, а также по особенностям конструкции. Существует три основных типа современных эвакуационных лестниц, которые различаются такими характеристиками, как назначение, ширина и конфигурация:

• размещается на специальных незадымляемых лестничных клетках внутри здания;
• находится внутри здания, причем не огораживается стенами;
• располагается снаружи и является конструкцией запасного выхода.

Последняя используется исключительно для эвакуации, тогда как первые два вида лестниц иногда заменяют главный вход.

О допустимых видах конструкций

Для эвакуации используются также прямые марши, снабженные промежуточными площадками. В некоторых случаях, когда недостаточно места для их расположения, параллельно или с небольшим наклоном к стене устанавливаются вертикальные конструкции наподобие пожарных.

Категорически запрещаются

Правилами запрещено возводить лестницы:

• с забежными ступенями;
• с криволинейной и неправильной формой пролетов;
• винтовые;
• со ступенями неодинаковых размеров.

Что собой представляют незадымляемые лестничные клетки?

Наличие таких конструкций в доме призвано обеспечить максимальную безопасность жизни и здоровья людей при пожаре. Они представляют собой марши определенных размеров, которые должны располагаться в подходящих для них зонах строения.

Одно из главных требований, предъявляемых к эвакуационному выходу, - его изоляция от задымления. Незадымляемые лестничные клетки отличаются тем, что во время пожара в них не попадают ОФП (гарь, дым, и т. п.).

Наличием данных конструкций обеспечивается успешная эвакуация при пожаре людей в многоэтажных домах. Различные требования предъявляются к ним в зависимости от конкретного типа.

Типы

Незадымляемые лестничные клетки разделяются на несколько типов, классифицировать которые позволяют отличающие их определенные конструкционные особенности, место размещения, обеспечение к ним доступа и принципы функционирования. Типы лестничных клеток:

• Н1 считается базовой моделью. Характерными признаками конструкции является наличие доступа при помощи открытой площадки. Необходимо наличие незадымляемости подхода к эвакуационному выходу.
• H2 предусматривает наличие воздушного подпора при возникновении возгорания.
• Н3 является аналогом Н2, но предусматривает обеспечение выхода на марш посредством тамбура-шлюза. Обеспечивается также же дополнительный подпор воздухом, который подается как при возгорании, так и на постоянной основе.

Требования

Пожарная безопасность на лестничных клетках обеспечивается правилами, которые предусматривают обеспечение сохранности жизни человека:

• Во всех незадымляемых лестницах устанавливается аварийное освещение.
• Ширина дверного проема должна составлять от 1,2 м, а высота - от 1,9 м.
• Ширина выходов с лестничных маршей не должна быть уже ширины пролета.
• При установке незадымляемой клетки смежно с шахтой лифта, в стене для обеспечения свободного доступа воздуха устраивается вентиляционное отверстие (на уровне верхнего этажа).
• В проходах к незадымляемым лестничным клеткам запрещено размещение личных вещей. Лестничная площадка должна быть незагроможденной, так как хлам может стать помехой для эвакуации людей и работы пожарных.
• Запрещен самостоятельный монтаж непредусмотренных строительным проектом перегородок, а также прорубка проходов в имеющихся противопожарных переборках.
• Обязательно оборудование незадымляемых лестничных маршей поручнями из и мало нагревающихся.

Незадымляемые лестницы Н1

«Строительные нормы и правила» гласят: в зданиях, высота которых более 30 м, должны быть устроены незадымляемые лестничные клетки типа Н1.

Этот вид требует установки лестниц, на которые можно проникнуть с площадки этажа, используя для продвижения пространство с открытым воздухом. Местом расположения Н1 может быть веранда, балкон или огражденная лестничная площадка, вынесенная за пределы помещения. Это обусловлено необходимостью обеспечить природную изоляцию от задымленной части здания эвакуационного выхода. Оптимальный вариант размещения данного типа лестничной клетки является угловая часть здания. Наиболее выигрышное положение - внутренний угол, оснащенный дополнительными простенками. Их конструктивной особенностью является отсутствие прямой связи с этажами здания.

Обычное размещение клеток Н1 - в углах зданий с наветренной стороны. Для них характерно наличие переходов балконного вида, а также ограждений при помощи защитных экранов. Переход выполняется в виде открытой галереи или лоджии, должна быть обеспечена ширина прохода от 1,2 м. Ширина между проходами, как и промежуток от простенка до окна, должен быть не менее 2 м.

Незадымляемые лестницы Н2

Лестничная клетка Н2 устраивается в здании, верхний этаж которого находится на высоте 28-50 м. В клетках Н2 создается воздушный подпор (принцип печной тяги). Он бывает постоянным или же открывается в случае пожарной тревоги. Возможна также установка автономного подпора с использованием воздушных электронасосов, обеспечивающих давление воздуха, которые должны быть оснащены источниками бесперебойного питания.

При проектировании вентиляции следует правильно рассчитать силу тяги (или подпора). Давление должно обеспечить возможность свободного открывания противопожарных дверей на лестницу. Давление на нижнем этаже должно составлять не менее 20 паскалей, на верхнем - не более 150 паскалей.

Тамбуры или шлюзы, через которые обеспечивается вход на лестничные клетки Н2, оборудованы противопожарными дверями. В незадымляемых клетках данной категории целесообразным является устройство вертикальных перегородок с промежутком в 7-8 этажей.

Незадымляемые лестницы Н3

Незадымляемая лестничная клетка Н3 также строится с использованием подпора воздуха. Их отличие заключается в устройстве специальных проходных помещений с самозакрывающимися дверями. Их размеры должны быть не менее 4 кв. м. В клетках такого типа осуществляется подпор воздуха в пространство, занимаемое лестницей и в специальные шлюзы. Воздушная тяга осуществляется на постоянной основе или включается автоматически в случае возгорания или задымления.

Основные материалы

При создании эвакуационных незадымляемых проходов чаще всего применяется бетон. Он является безопасным в противопожарном отношении, прочным и удобным в эксплуатации материалом. Как дополнение к бетонной основе применяются стальные конструкции, например, при изготовлении ограждений или дверей. Металлические пролеты оправданы также в легких конструкциях сооружений.

Деревянные элементы применяются в малом объеме: деревянные поручни или ручки дверей, которые обязательно следует обрабатывать противопожарными составами.

Уважаемый! У вас "error в корневой папке".

Цитата Крюгер 22.08.2012 9:52:41

Например, здание офиса, а к нему пристроено здание столовой (поликлиники, сберкассы, спортклуба и т.д). Пожарный отсек один, а зданий два (причем, возможно, построенных в разное время).

П.5.4.2.1
"!!!Здания!!! объектов торговли, пристраиваемые к общественным объектам иного назначения в пределах площади пожарного отсека, следует отделять противопожарными стенами 2-го типа".

Вот именно эти слова!!!ЗДАНИЯ!!! Вас и смутили.
Ув.Крюгер ®, Вы думаете именно как тот нормотворец который писал эту норму, и никак не хотите подумать чуть дальше. Я неоднократно приводил цитату из фильма, что "Командир, должен прежде всего думать, а не просто шашкой махать". Но, Вам похоже спинным никак это не удаётся, ну или Вы действительно тот самый о ком я писал выше (!!!НОРМОТВОРЕЦ КРЮГЕР!!!)

Приведу Вам другой пример написания нормы, которую видимо писал более грамотный Ваш коллега.
см.п.5.4.4.2 того же СП4 и что мы с Вами видим, а видим мы следующее:
"Указанные объекты, пристраиваемые к общественным объектам иного назначения в пределах площади пожарного отсека, следует отделять противопожарными стенами 2-го типа".

Или другой пункт 5.4.5.1 СП4:
"Объекты организаций бытового и коммунального обслуживания при наличии в них помещений класса функциональной пожарной опасности Ф5, пристраиваемые к общественным зданиям другого назначения в пределах площади пожарного отсека, следует отделять противопожарными стенами 2-го типа"

Ну и ещё, так уж чтоб Вам совсем стало понятно:
п.5.4.6.2 СП4
"Физкультурные комплексы, пристраиваемые к общественным объектам иного назначения в пределах площади пожарного отсека, следует отделять противопожарными стенами 2-го типа".

Как мы видим нигде слово!!!ЗДАНИЯ!!! не фигурируют, а дано ФУНКЦИОНАЛЬНОЕ назначение пристраиваемых!!!ОБЪЕКТОВ!!!

Так, что, ув.Крюгер ®, заканчивайте Вы с нормированием, плохо это у Вас получается.

Цитата Karamba 16.08.2012 14:25:22

Административно-бытовые Корпуса Производственных зданий

В многоэтажных домах – это залог сохранения многих человеческих жизней и обеспечение безопасности имуществу, проживающих там людей.

Одним из условий, которое обязательно должно выполняться при введении многоэтажных объектов в эксплуатацию, является наличие определенного типа лестничных клеток, которые, при пожаре, не задымляются.

К незадымляемым лестничным клеткам относятся специальные конструкции, которые обеспечивают быструю и безопасную эвакуацию с объекта.

Такого типа конструкции имеют свою классификацию, которая различает клетки по их техническим параметрам и конструкционному исполнению.

Функциональное назначение

Незадымляемая лестничная клетка является специальной конструкцией, которая реализована в виде марша определенных геометрических размеров, по которому может быстро и эффективно осуществляться эвакуация людей в случае выявления возгорания в одном из помещений объекта.

Основным требованием, которое выдвигается к такому типу конструкциям, является отсутствие в их пространстве дыма при пожаре.

Воздушная зона незадымляемой лестничной клетки должна быть чистой от дымовых масс на протяжении всей эвакуации.

Это позволит исключить гибель людей и их травматизм, которые часто случаются от удушья дымовыми газами, интенсивно выделяемыми при пожаре.

Кроме всего прочего, незадымляемая лестница должна обеспечивать возможность спасателям быстро пробраться внутрь помещений, чтобы произвести эвакуацию оставшихся там людей и начать борьбу с огнем изнутри. Конструкция такого рода лестничных клеток должна предусматривать транспортирование эвакуированных с помощью носилок.

В нормативных документах строго оговорено, когда требуется устройство незадымляемых лестничных клеток.

К объектам, где эти конструкции должны быть в обязательном порядке, относятся различные многоэтажные объекты (жилые, промышленные, общего использования).

Виды незадымляемых лестниц

Согласно СНиП по пожарной безопасности зданий, используемые в них лестницы, делятся, с учетом пожароустойчивости, возможности задымления и степени возгорания, на следующие виды:

1. внутренние лестницы, которые представляют собой часть лестничных конструкций здания;
2. открытые внутренние лестницы;
3. наружные открытые лестницы.

Простые эвакуационные лестницы классифицируются по двум категориям.

• Л1 – это конструкции, которые отличаются наличием полностью открытых или застекленных отверстий в наружных перегородках каждого этажа. Лестницы этого типа используются в зданиях, общая высота которых не больше 28 м. На площадках этих лестниц запрещается прокладывать электрические кабеля, трубы газо- и водомагистралей, а также складировать какие-либо вещи.
• Л2 – конструкции с естественным природным освещением, которое обеспечивается через открытые либо застекленные проемы в покрытиях здания. Используются такого типа конструкции в домах, максимальная высота которых не больше 9 м, в редких случаях – 12 м. Используются такие лестницы в строениях, которые относятся к I, II и III степени огнеустойчивости.

Виды незадымляемых лестничных проемов

В зависимости от того, какое устройство незадымляемой лестничной клетки, место ее расположения, организации к ней доступа, принципа использования они делятся на три категории:

1. Н1 – это виды лестничных конструкций, для которые отличаются наличием свободного доступа посредством открытых площадок. Подходы к такого рода эвакуационным конструкциям обязательно должны быть незадымляемым.
2. Н2 – этот тип незадымляемых лестничных проемов отличается наличием воздушных подпоров.
3. Н3 – эти проемы во много схожи с предыдущими, но имеют отличие в том, что выходы на марши должны осуществляться через специальные тамбуры в виде шлюзов. Тут также присутствует подпор воздухом, который может осуществляться как при пожаре, так и постоянно.

Лестничные клетки Н1

Незадымляемая лестничная клетка Н1 относится к обязательным элементам, которые должны иметь общественные и жилые здания, высота которых составляет 30 и больше метров. Особенностями этого типа клеток являются доступы к ним.

Чтобы попасть к незадымляемым лестничным клеткам типа Н1 следует через коридор пробраться к открытой наружной площадке, выполненной в виде балкона или отдельного огражденного места.

Такие требования доступа устанавливаются затем, чтобы гарантировать надежное естественное изолирование выхода для эвакуации от задымленных участков. Лучшим местом для расположения такого типа конструкций является угловая часть стронгия.

Особенно выгодно их располагать на внутреннем угле с дополнительными простенками. Чтобы лестничная площадка отвечала всем требованиям пожарной безопасности, следует учитывать все нюансы ее расположения еще на этапе проектирования знания.

В противном случае придется производить переоборудование сооружения, чтобы выполнить все установленные требования.

Лестничные клетки Н2 и Н3

Незадымляемые лестничные клетки Н2 и Н3 – это несколько другой тип эвакуационных конструкций, которые рассчитаны для использования в зданиях, высота которых составляет больше 50 метров. При строении большинства современных объектов используется именно лестничные площадки Н2-типа.

Незадымляемые лестничные клетки типа Н2 характеризуются наличием воздушного подпора, обеспечиваемого посредством вентиляционного короба. Выходы на такие лестничные клетки осуществляется через внутреннюю часть строения.

Н2 и Н3 типы незадымляемых лестничных клеток – это конструкции, имеющие воздушный подпор, но во втором случае предусматривается обязательное присутствие тамбура в виде шлюза, который должен размещаться на отрезках пути, ведущего к эвакуационным выходам. Использование пристроек в виде тамбуров позволит существенно улучшить защиту людей от задымленности и огня.

При создании тамбура используются исключительно те материалы, которые не поддерживают горение, а также должно быть предусмотрено присутствие противопожарной двери, в которой должен быть автоматический притвор.

Что касается конструкции этой лестничной клетки, то она аналогична, что и у клетки типа Н2.

Наличие вентиляционного короба позволит подавать воздушные потоки и создавать требуемый подпор прохода. Это позволит исключить попадание дыма и продуктов горения к местам эвакуации людей.

Технические требования к лестницам

Кроме перечисленных выше требований к незадымляемым клеткам устанавливаются и другие условия, которые касаются геометрических размеров их конструкционных элементов.

Ширина маршей

Величина ширины прохода должна составлять 1,2 м при замере в воздушной зоне. Ширина подхода к этому проходу должна быть не менее 1,1 м.

Проход должен быть таким, чтобы там беспрепятственно могли пройти два человека или можно было осуществлять транспортировку пострадавшего человека с помощью носилок. В одном марше допускается расположение до 18-ти рядовых ступеней.

Высота ступеней

Габаритные размеры ступеней на марше должны быть оптимальными для каждого вида незадымляемых лестничных клеток.

Ширина ступени должна быть достаточной, чтобы человеческая стопа удобно и устойчиво могла расположиться на ее поверхности.

Что касается значения высоты ступени, то она может быть 1,5 раза меньшей, нежели ширина.

Каждый из конструкционных элементов эвакуационных маршей должны соответствовать друг другу в плане своих габаритных размеров.

Высота прохода пути эвакуации

Чтобы человек мог свободно перемещаться путем эвакуации, высота его потолков не должна быть менее 1,9 м.

Другие нюансы

Для изготовления незадымляемых лестниц должны применяться такие стройматериалы, которые могут противостоять нагреванию и воспламенению при непосредственном контакте с открытым пламенем и разогретыми конструкционными элементами здания.

В основном для построения лестничных клеток используется бетон, который отличается высоким уровнем пожаробезопасности. Кроме этого, бетонные марши отличаются высокой прочностью и удобством эксплуатации.

Чтобы усилить конструкцию маршей, а также создать ограждения используются конструкционные элементы из металла.

Заключение

Если подытожить информацию, представленную выше, то можно сделать заключение о том, что незадымляемые лестничные клетки являются важными конструкционными элементами, обеспечивающими зданию требуемый уровень пожарной безопасности.

Кроме незадымляемых лестниц на объектах могут использоваться и иного рода специальные конструкции, которые могут отличаться в конструкционном исполнении, но функциональное назначение иметь такое же.

Важно, чтобы незадымляемые лестницы и прочие подобные конструкции в полной мере соответствовали нормам СНиП, определяющего пожарную безопасность объекта.

Если они будут противоречить нормативной документации, то их использование будет возможно только в качестве запасных ходов.
