Сегодня природный газ очень необходим в большинстве домов для их отопления, для приготовления еды и так далее, однако его стоимость с каждым годом увеличивается и платить по счетам становится невыгодно.

Поэтому все больше людей предпочитают самостоятельно конструировать и создавать устройства, которые способны выделять газ, превращающийся в различные виды энергии. Преимуществ у такого способа достаточно много. Наибольшее распространение приобрели газогенераторы, работающие на дровах.

Принцип работы

Любой пиролизный газогенератор представляет собой большой металлический резервуар из закаленной стали. В такую печь загружается топливо, то есть дрова.

Начинается горение в присутствии небольшого количества кислорода, чтобы дрова не сгорели полностью, так как горение представляет собой процесс взаимодействия с кислородом, благодаря которому выделяется колоссальное количество энергии в виде огня.

В процессе взаимодействия древесины с кислородом образуется:

• углекислый газ или диоксид углерода;
• угарный газ или моноксид углерода;
• чистый водород;
• метан или природный газ, который как раз таки необходим;
• другие углеводородные газы.

Температура в печи должна быть очень высокой и постоянно поддерживаться. После сгорания выделившийся газ направляется на фильтрацию в специальное устройство - циклон, происходит охлаждение, в результате чего различные примеси и мелкие частицы убираются из смеси, в итоге получается практически чистый метан, который затем смешивается с кислородом.

Полученная смесь является необходимым топливом, которое можно использовать для различных целей.

Применение

1. Раньше газгены применялись в автомобилестроении, во время Великой Отечественной войны такие генераторы устанавливались на многие легковые автомобили-полуторки и грузовики марки ЗИС. Двигатели внутреннего сгорания, работающие на природном газе, были незаменимы и удобны из-за несложного устройства и дешевизны.
2. Сегодня газогенераторные установки применяются для отопления домов и жилищ.
3. Для выработки электроэнергии с помощью различных турбинных установок или электрогазогенераторов.
4. До сих пор некоторые люди устанавливают на свои жигули подобные агрегаты. Машина при этом совершенно исправна и не требуют больших затрат. Также из-за низкого загрязнения воздуха по сравнению с нефтяным топливом, многие люди все больше переходят на автомобильные газогенераторы для ДВС.
5. В промышленности применяются газогенераторы, работающие на каменном угле, который может давать большее количество энергии.

Преимущества и недостатки установки

Основными преимуществами подобного оборудования являются:

1. Очень высокий КПД, достигающий 96 %.
2. Процесс горения является достаточно длинным, к примеру, древесина может гореть в течение суток, а уголь более недели.
3. Полное сгорание всего топлива, в результате чего отсутствует необходимость в частой уборке котлов.
4. Возможность полной автоматизации.
5. Низкие затраты на выделение энергии.
6. Низкие выбросы вредных газов в атмосферу.
7. Некоторые люди используют в качестве топлива навоз, который является весьма экологически-чистым и дешевым.

Однако газогенераторные котлы имеют и свои недостатки:

• газогенерация предполагает неизменное взаимодействие с кислородом, из-за чего требуется устанавливать специальные вентиляторы для непрерывной подачи воздуха в печь;
• необходимо безостановочно поддерживать постоянную температуру, чтобы она не падала;
• возможность образования дегтя, загрязняющего печь.

Как соорудить самостоятельно

Сделать газовой дровяной генератор своими руками не так уж и сложно.

Для начала необходимо разобраться с принципом его работы, устройством, схемой, затем следует начертить чертежи будущего источника энергии и начинать подбор необходимых материалов.

Каждый газовый генератор должен включать в себя:

• опорную конструкцию;
• бункер, в котором будет находиться древесное или другое топливо;
• камерой, где происходит процесс горения;
• фурмы для подачи дутья;
• воздухораспределительные коробки;
• газопровод;
• циклон для фильтрации выходящего газа от пыли и мелких частиц и различных поперечных решеток, используемых для очистки;
• охладитель;
• баллон для сбора газа и его дальнейшего распределения;
• колосниковую решетку для поддержки угля.

Таким образом, установка газогенератора в домашних условиях довольна проста, самому построить такую машину не так уж и сложно, однако придется потратить много времени.

Также gazgen можно устанавливать на моторы авто и тракторов, требующие много топлива.

Домашние бытовые мини-теплогенераторы все чаще встречаются в домах из-за простоты устройства и низкой цены монтажа и обслуживания, потому что древесина является очень доступным видом топлива.

Также можно устанавливать небольшие электростанции вместе с парогенераторами, которые будут вращать турбину, для получения электричества. Процесс изготовления самодельных агрегатов не очень трудоёмок.

Мастера, имеющие большой опыт работы с газогенераторами, могут дать несколько важных советов:

1. Перед установкой необходимо создать чертеж будущей конструкции, оценить примерные затраты. Если они будут больше стоимости промышленного агрегата, то лучше сразу купить готовое устройство.
2. Топить можно не только древесиной, но и опилками, старой древесной мебелью, торфом и каменным углем.
3. При установке подобного генератора на автомобиль нужно проконсультироваться со специалистом по поводу размеров и автоматизации процессов, происходящих внутри котла.

Смотрите видео, в котором пользователь подробно разъясняет конструкцию газогенератора, сделанного своими руками:

Это устройство позволяет генерировать горючий газ при сжигании угля и дров. Это удобно и эффективно в холодное время года. В этой статье речь пойдет о генераторах газа, об их разновидностях, преимуществах и недостатках, а также о том, как такое приспособление можно смастерить самому в домашних условиях.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Как уже было сказано, газогенератор на дровах имеет довольно простую конструкцию. Далее все вышесказанное относительно устройства конструкции будет представлено в схематическом виде для полного понимания.

Плюсы и минусы

Газогенераторы на дровах имеют большое количество преимуществ и немного недостатков.

Преимущества следующие:

• Коэффициент полезного действия у газогенераторов достигает отметки в 90%. По сравнению с ними, у твердотопливных котлов КПД достигает отметки лишь в 75%.
• В генераторах газа дрова горят очень долго. Одной только закладки дров может хватить на 20-25 часов работы устройства. А если в качестве топлива использовать уголь, то одной закладки может хватить на несколько суток.
• Топливо обычно сгорает полностью, при этом остается минимум золы. Поэтому в использовании газогенераторов нет необходимости в постоянной чистке зольника.
• В некоторых устройствах имеются автоматизированные системы регулирования процесса горения.
• При горении выделение вредных веществ сведено к минимуму. Именно поэтому в настоящее время идут активные попытки использовать газогенераторы в автомобилях, чтобы снизить выброс вредных веществ в атмосферу.
• Заметно экономится бюджет семьи.
• В топку сгорания можно загружать длинные дрова, то есть, нет необходимости в их разрезке на мелкие куски. В топку могут помешаться дрова длиною в 1 метр.
• В качестве топлива можно использовать любое твердое топливо.

А теперь о недостатках. Их всего три:

• В большинстве устройствах на выходе воздуха из воздухоразделительного коробка имеются вентиляторы. Они могут работать механически, но во многих моделях их функционирование требует наличие электричества. Из-за этого работа генератора становится энергозависимым.
• Внутри дымохода может выпасть конденсат. Чтобы избежать этого, температуру следует держать на отметке в 60 градусов.
• Заводские конструкции стоят очень дорого. Поэтому следует изготовить газогенераторы своими руками. Чертежи можно найти в Интернете.

Виды

Газогенераторы можно классифицировать по типу горения топлива. Так, выделяют три вида:

• Генераторы прямого горения. В конструкциях этого типа воздух в камеру сгорания подается снизу через колосниковую решетку. Патрубок для вывода газа находится в верхней части конструкции. Такие конструкции предназначены для сжигания угля или антрацита.
• Генераторы опрокинутого горения. В таких конструкциях воздух в камеру сгорания подается не снизу, как в первом случае, а прямо на уровне зоны горения. Зато газы выводятся на уровне зольника, и могут применяться для подогрева вновь загруженного топлива.
• Генераторы горизонтального горения. В конструкциях этого типа воздух также подается через специальные формы на уровне зоны горения. Отбор газа производится также сбоку через патрубок, расположенный за специальной решеткой, на уровне зоны горения. Зона, в которой происходит извлечение газов, в этом случае мала. Она сосредоточена главным образом между фурмой и решеткой, за которой имеется патрубок для вывода газа.

Как сделать своими руками

Газогенераторы, изготовленные в заводских условиях, стоят очень дорого, так что не все могут позволить себе покупку такого агрегата. Но простейший вариант газогенераторов можно смастерить самому в домашних условиях. Это обойдется не очень дорого, да и сам процесс изготовления не имеет особых сложностей. Самое главное – следует взять чертеж простейшего газогенератора. Их можно найти в интернете и распечатать.

1. Первым делом следует смастерить корпус будущей конструкции. Его делают из листового металла. Стороны соединяют с помощью сварки. Также снизу присоединяют ножки.
2. Далее изготавливают бункер. Он также может быть любой формы. Для его изготовления используют малоуглеродистую сталь. Готовый бункер кладут в корпус и закрепляют там болтами. Для бункера делают крышку.
3. Затем в нижней части бункера устанавливают емкость, которая будет служить камерой сгорания дров. Ее можно смастерить из старого газового баллона. Внимание: Перед применением баллона необходимо заполнить его водой, так как при срезании верхней части, остатки газа могут возгораться.
4. Верхнюю часть баллона срезают, оставшаяся часть и будет камерой сгорания.
5. Теперь необходимо сделать воздухораспределительный коробок. Его устанавливают вне корпуса. На выходе от коробка следует установить обратный клапан. Место установки следует выбрать исходя из чертежа.
6. Колосник изготавливают из чугуна. Его также устанавливают исходя из используемого чертежа.
7. Теперь необходимо смастерить приспособления для подачи воздуха и отвода газов. Их устанавливают сверху или в нижней части устройства. Место установки определяют по чертежу.
8. Самый последний шаг – установка дымохода.

Необходимые материалы и инструменты

Для того чтобы своими руками сделать генератор газа, необходимо иметь следующие инструменты и материалы:

• Бочка для корпуса конструкции.
• Старый газовый баллон.
• Фильтры для очистки газа, а также клапаны. Их можно найти в строительных магазинах.
• Болты (несколько штук).
• Аппарат для сварки.

Напоследок, следует отметить, что процесс изготовления генератора не содержит особых сложностей, поэтому любой желающий может смастерить его самостоятельно. Главное – нужно руководствоваться приведенной здесь пошаговой инструкцией.

Увы, вещающую человечьим голосом и исполняющую все прихоти щуку еще никому не удалось выявить, а вот эквивалент самоездящей дровяной печи существует и давно известен. Конечно, речь идет совсем не об автомобилях, передвигающихся на Итак, как изготовить авто на дровах своими руками?

Реально ли это?

Утверждение, что авто ездит на дровах - это отнюдь не первоапрельская шутка. Ваш личный транспорт вполне может питаться не банальным бензином, а такими изысканными яствами, как строительный мусор, имеющий древесную основу.

Идея о подобном альтернативном виде топлива отнюдь не нова, подобные автомобили существовали еще во времена Второй мировой войны, а в некоторых странах, где жидкое топливо драгоценности подобно, их можно в большом количестве встретить и по сей день, например в Секрет действия такого волшебного авто прост - это дровяной газогенератор, этакое магическое сочетание вполне обыденного и земного материала и высокотехнологического устройства.

Газогенератор, автомобиль на дровах

Каким же образом работает этот загадочный механизм? Можно ли сделать авто на дровах своими руками? Горючие природные газы, такие как известные нам этилен или тот же пропилен, вполне реально добыть самостоятельно, и для этого совсем не надо рыть землю и обзаводиться собственной скважиной. Достаточно раздобыть газогенератор: просто приобрести или пойти более сложным путем, сделав собственными умелыми руками.

Как работает газогенератор в автомобиле?

В газогенераторе путем пиролиза, известного всем со школьной скамьи, целлюлоза, а проще - всяческие (те же дрова), превращается в тот самый газ, искомое нами топливо. Чтобы получился требуемый продукт, простого изничтожения огнем дров недостаточно. Реакция должна проходить при температуре, превышающей 1000 градусов по шкале Цельсия, при ограниченном притоке кислорода. Конечно, полученную волшебную смесь надо еще избавить от всяких абсолютно лишних примесей и остудить, ибо газ охлажденный дает больше столь нужной авто энергии. В продаже можно найти котлы, работающие с использованием газогенератора, но для личного автотранспорта такая конструкция, увы, не подходит. А значит превращать свою рабочую лошадку в огнедышащего дракона вам надо будет самостоятельно.

Особенности

Газогенератор - это ключевой элемент, благодаря которому авто едет на дровах. Газогенератор своими руками соорудить вполне возможно. Да, он занимает много места, но зато сразу появляется столько возможностей. Лес рубят - машина едет. Можно создать авто на дровах своими руками, и ваш четырехколесный друг будет поглощать все, что горит, если в состав входит целлюлоза. Шишки, шелуха, обрезки паркета, в теплых странах - кокосовая шелуха, даже сырые дрова. Печь удовольствуется чем угодно. Вот только влажная древесина будет нещадно дымить.

Так что если не брать в расчет выжженную пустыню, топливо можно раздобыть где угодно и не быть привязанным к заправочным станциями. Настоящая мечта для тех, кто предвкушает апокалиптическое будущее с разрушенной инфраструктурой подачи топлива. И стоить питание для такого самохода будет примерно в четыре раза дешевле по сравнению с обыкновенным бензином. Авто на дровах своими руками - это и мечта эколога, количество вредных выбросов в атмосферу здесь в разы меньше. Все изменения в делаются исключительно самостоятельно с использованием самых обыкновенных инструментов и материалов, никаких высоких технологий.

Минусы использования дровяного газогенератора в автомобилях

Конечно, у такой системы есть и свои отрицательные стороны. Во-первых, сама конструкция самодельного газогенератора достаточно громоздкая, а значит увеличивает вес автомобиля. Ее надо где-то разместить, что сократит полезную площадь, а заодно и уменьшит грузоподъемность. Сами по себе заправочные станции не нужны, но останавливаться, чтобы подкинуть дровишек, придется довольно часто, да и при ее всеядности надо все-таки следить за качеством того, что отправляется в топку. Желательно ничего сырого и без гнильцы. Пробуждается к жизни такой агрегат тоже отнюдь не за секунды, на это понадобится примерно 10 минут. Скорость тоже вполне соответствует знаменитой самоездящей печи, так как уменьшается и мощность мотора. За самим процессом горения нужно внимательно следить, падение температуры приводит к тому, что полезная газовая смесь, необходимая для работы двигателя, превращается в совсем ненужный деготь. Исходя из всего вышеперечисленного, использовались авто на дровах в былые времена преимущественно в тех местах, где последних (дров) было с избытком. На всевозможных лесозаготовках. Или же там, где отсутствовало другое топливо как таковое, в непролазной глуши.

Устройство газогенератора

Что такое дровяной газогенератор для автомобиля? Секрет действия агрегата достаточно прост. В процессе горения древесного топлива возникает газ, который, избавленный от лишних примесей, проходит через стадию охлаждения, замешивается с воздухом и впрыскивается в

А значит понадобится сам газогенератор, различные виды фильтров, обязательная система охлаждения, всевозможные трубопроводы и электрический вентилятор - для ускорения и улучшения самого горения. Система выглядит таким образом: необходимое топливо загружается в высокий бак цилиндрической формы (можно и квадрат), под которым устанавливается сама камера горения. Полученный газ проходит систему очистки. Далее температура топлива понижается до идеальной, а потом уже обогащение воздухом - и искомая смесь оказывается в двигателе. Современные разработки умельцев мало отличаются от приложенной старой схемы, а потому, если не оснащать газогенератором грузовой автомобиль, а ставить его на милую сердцу легковушку, то потребуется или возвести пугающую конструкцию в багажнике, или как-то присоединять агрегат на дополнительном прицепе к машине.

Как сделать газогенератор своими руками?

Можно ли сделать газогенератор своими руками? Да, но вам потребуется набор инструментов и сами материалы. В ход пойдут: для создания корпуса, топливного бака (в котором будут находиться дрова), жаропрочная сталь для емкости, где будет проходить процесс горения, различные жаропрочные прокладки, в идеале не асбест, так как он считается опасным для организма. Всевозможные трубы, которые будут соединять все узлы газогенератора, фильтры для удаления примесей (западные коллеги экспериментируют с теми же дровяными смесями), специальная пропускающая сгоревшие элементы, ну и такие мелочи, как дверцы, крышки и клапаны. Раздобыв все необходимые элементы и вооружившись подходящим чертежом, можно приступать непосредственно к созданию такого аппарата, как самодельный дровяной газогенератор своими руками. Точность и индивидуальность расчетов конструкции газогенератора в соответствии с вашим авто желательна, но иногда не обязательна. Некоторые, особенно наблюдательные и рукастые "самоделкины" умудряются копировать необходимый агрегат, пользуясь стандартными чертежами.

Дровяной газогенератор своими руками

Есть несколько особенностей, которые стоит принять во внимание для того, чтобы ваш автомобиль начал двигаться без опасности для жизни водителя. Главное - диаметр труб, по которым смесь будет поступать в двигатель, должен быть тщательно подобран, учитывая мощность последнего.

Все узлы и части газогенератора должны быть воздухонепроницаемыми. Нужно аккуратно строить все узлы, избегая трубок со слишком маленьким диаметром или же резких сгибов, дабы максимально уменьшить сопротивление при поступлении газовой смеси в мотор. Основные навыки, которые потребуются изобретателям-оптимизаторам - это опыт работы с металлом. Резка различных конструкций, сварка, работа с трубами - все это будет достаточно сложным для новичка.

Дрова горят, машина едет?

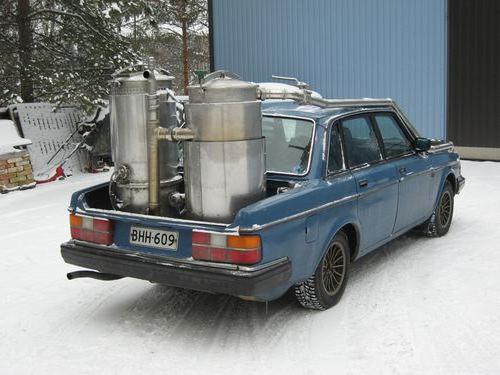

Существуют и определенные хитрости для передвижения на модернизированном автомобиле. Нужно не забывать не только дрова подкидывать, но и вычищать пепел из специального контейнера, а продукты горения заполнят его достаточно быстро. При несвоевременной очистке процесс работы газогенератора на дровах искажается. Добавлять топливо нужно тоже постепенно, не дожидаясь его полного уничтожения. В идеале - когда бак пустеет где-то наполовину. Прежде чем заглушить двигатель, сначала необходимо выждать определенный период, пока агрегат не охладится до нужной температуры.

При процессе горения выделяется не только полезный и дешевый газ, но разные токсичные вещества, а потому системе вентиляции должно быть уделено отдельное внимание. Нельзя испытывать газовый генератор в закрытом помещении. Все узлы и спайки должны быть проверены на предмет утечек. Горящая печь в вашем багажнике сама по себе может стать предметом некоторой душевной тревоги. При правильной сборке газовый генератор совершенно безопасен, но следует по возможности избегать аварийных ситуаций в процессе движения, так как в этом случае риск возникновения пожара в автомобиле существенно возрастает.

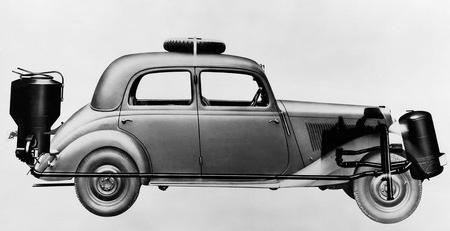

Авто 30-х и 40-х годов

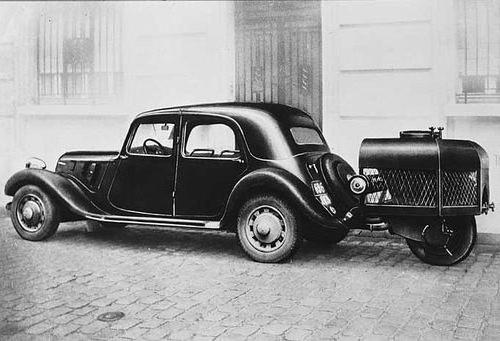

Своего расцвета автомобили, работавшие на дровах, достигли в 30-е и 40-е годы. Так как изменения, которые необходимо было внести в транспортное средство, не были кардинальными, зачастую они выполнялись самостоятельно. Чтобы достигнуть необходимой мощности двигателя, иногда даже создавали систему турбонаддува. Некоторым автомобилям требовался более эффективный генератор, так как необходимая температура горения в топке поддерживалась с помощью вентилятора.

Автомобили на дровах пользовались популярностью там, где раздобыть обычный бензин было непросто. Так, во времена Второй мировой войны свои испытания в этой сфере проводили конструкторы концернов VW и Mercedes. В нашей стране авто на дровах (газогенератор в автомобиле) не потеряло свою актуальность и в послевоенное время. Они осваивали труднодоступные районы, куда вездесущий бензин еще не успел проникнуть, и трудились на лесозаготовительных и лесоперерабатывающих предприятиях.

Автомобили в наше время

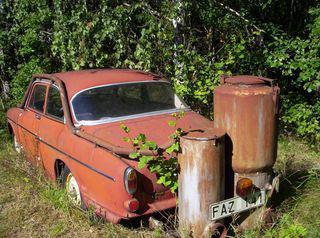

С течением времени интерес к таким агрегатам иссяк, и авто на дровах с находящимся газогенератором в автомобиле осели ржавеющими остовами где-то на периферии. Ныне исследования и испытания в этой области проводятся только настоящими энтузиастами.

И это несмотря на то, что организации по охране среды считают такие установки крайне интересными, так как в качестве топлива могут быть использованы отходы, а уровень загрязнения природы матушки в разы ниже, чем при использовании обыкновенного автомобиля на бензиновом двигателе. Современные творения, в отличие от своих предшественников, могут развивать приличную скорость порядка 80 км в час, а необходимость в дозаправке у них появляется после преодоленной сотни километров. Расход топлива здесь измеряется деревянными колобашками, и таковых потребуется 50 кг на 100 км. Это уменьшает стоимость передвижения по сравнению с использованием традиционных видов топлива в 3-4 раза.

Заключение

Итак, мы выяснили, как сделать газогенератор на дровах своими руками. Устройство конструкции не столь сложно, поэтому справиться с этим может практически любой человек.

Электростанция на дровах – один из альтернативных способов запитать электроэнергией потребители.

Такое устройство способно при минимальных затратах на энергоресурсы получить электричество, причем даже в тех местах, где вообще отсутствует подвод энергосетей.

Электростанция, используемая дрова может стать отличным вариантом для владельцев дачных участков и загородных домов.

Также существуют миниатюрные версии, которые подойдут для любителей длительных походов и времяпрепровождений на природе. Но обо всем по порядку.

Особенности

Электростанция на дровах – изобретение далеко не новое, но современные технологии позволили несколько улучшить разработанные раньше устройства. Причем для получения электроэнергии используется несколько разных технологий.

К тому же, понятие «на дровах» несколько не точное, поскольку для функционирования такой станции подойдет любое твердое топливо (дрова, щепа, паллеты, уголь, кокс), в общем все, что может гореть.

Сразу отметим, что дрова, а точнее процесс их сгорания, выступает только в качестве источника энергии, обеспечивающего функционирование устройства, в котором происходит генерация электричества.

Основными достоинствами таких электростанций является:

• Возможность использовать самое разное твердое топливо и его доступность;
• Получение электроэнергии в любом месте;
• Использование разных технологий позволяет получать электроэнергию с самыми разными параметрами (достаточной только для обычной подзарядки телефона и до запитки промышленного оборудования);
• Может выступать и в качестве альтернативы, если перебои подачи электроэнергии – обычное дело, а также основным источником электричества.

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Другие варианты

Но паровой двигатель – это только одна из технологий, которая используется в электростанциях, работающих на твердом топливе, причем не самая подходящая для использования в бытовых условиях.

Также для получения электроэнергии сейчас используются:

• Термоэлектрогенераторы (использующие принцип Пельтье);
• Газогенераторы.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

• Длительный срок службы (нет подвижных частей);
• Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
• Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Газогенераторы

Второй тип – это газогенераторы. Такое устройство можно использовать в нескольких направлениях, в том числе и получение электроэнергии.

Здесь стоит отметить, что сам по себе такой генератор не имеет никакого отношения к электричеству, поскольку его основная задача – выработать горючий газ.

Суть работы такого устройства сводится к тому, что в процессе окисления твердого топлива (его горения), выделяются газы, в том числе и горючие – водород, метан, СО, которые могут использоваться в самых разных целях.

К примеру, такие генераторы раньше применялись на авто, где обычные двигатели внутреннего сгорания отлично работали на выделяемом газе.

По причине постоянного дрожания топлива данные устройства некоторые автомобилисты и мотоциклисты уже в наше время начали устанавливать на свои машины.

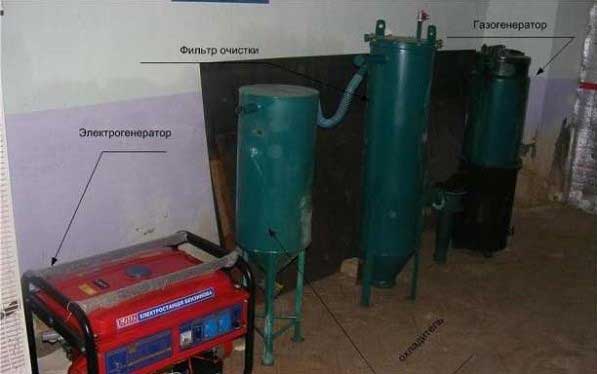

То есть, чтобы получить электростанцию, достаточно иметь газогенератор, двигатель внутреннего сгорания и обычный генератор.

В первом элементе будет выделяться газ, который станет топливом для двигателя, а тот в свою очередь будет вращать ротор генератора, чтобы получить на выходе электроэнергию.

К достоинствам электростанций на газогенераторах относится:

• Надежность конструкции самого газогенератора;
• Получаемый газ можно использоваться для работы двигателя внутреннего сгорания (который станет приводом для электрогенератора), газового котла, печи;
• В зависимости от задействованного ДВС и электрогенератора можно получить электроэнергию даже для промышленных целей.

Основным недостатком газогенератора является громоздкость конструкции, поскольку она должна включать в себя котел, где происходят все процессы для получения газа, систему его охлаждения и очистки.

И если это устройство будет использоваться для получения электроэнергии, то дополнительно в состав станции должны также входить ДВС и электрогенератор.

Представители электростанций заводского изготовления

Отметим, что указанные варианты – термоэлектрогенератор и газогенератор сейчас являются приоритетными, поэтому выпускаются уже готовые станции для использования, как бытовые, так и промышленные.

Ниже приведено несколько из них:

• Печь «Индигирка»;
• Печь туристическая «BioLite CampStove»;
• Электростанция «BioKIBOR»;
• Электростанция «Эко» с газогенератором «Куб».

Печь «Индигирка».

Обычная бытовая твердотопливная печь (сделанная по типу печи «Буржайка»), оснащенная термоэлектрогенератором Пельтье.

Отлично подойдет для дачных участков и небольших домов, поскольку достаточно компактна и ее можно перевозить в авто.

Основная энергия при сгорании дров идет на обогрев, но при этом имеющийся генератор позволяет получить также электроэнергию напряжением 12 В и мощностью 60 Вт.

Печь «BioLite CampStove».

Тоже использует принцип Пельтье, но она еще более компакта (вес всего 1 кг), что позволяет брать ее в туристические походы, но и количество энергии, вырабатываемой генератором – еще меньше, но ее будет достаточно зарядить фонарь или телефон.

Электростанция «BioKIBOR».

Тоже используется термоэлектрогенератор, но это уже – промышленный вариант.

Производитель по заказу может изготовить устройство, обеспечивающие на выходе электроэнергию мощностью от 5 кВт до 1 МВт. Но это влияет на размеры станции, а также потребляемое количество топлива.

К примеру, установка, выдающая 100 кВт, расходует 200 кг дров в час.

А вот электростанция «Эко» — газогенераторная. В ее конструкции используется газогенератор «Куб», бензиновый двигатель внутреннего сгорания и электрогенератор мощностью 15 кВт.

Помимо промышленных уже готовых решений, можно отдельно купить те же термоэлектрогенераторы Пельтье, но без печки и использовать его с любым источником тепла.

Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Плюсы и минусы электростанции на дровах

Электростанция на дровах – это:

• Доступность топлива;
• Возможность получить электроэнергию в любом месте;

3 / 5 ( 2 votes )

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.
