Любой дом строиться строго по проекту, который разрабатывается специалистами. Один из важнейших пунктов строительного планирование считается расчет фундамента. Но часть построек приходится строить самостоятельно. К таким относятся бани, гаражи беседки и даже небольшие жилые дома. В таких случаях важно подобрать и спроектировать качественный и надежный фундамент. Тем более стоимость фундамента от всех работ порой доходит до 1/3. Если допустить ошибку, то переделать основание дома порой не возможно, и всегда затратно. А затраченные силы и время вообще никто не вернет. О том, как рассчитать фундамент для дома, выбрать подходящий, можно узнать из этой статьи.

Фундамент дома в первую очередь является основанием для конструкции, от качества которого будет зависеть, сколько прослужит здание. Любое строительство дома из брусастроиться согласно утвержденной документации, в которой расчет фундамента занимает не последнее место.

Правильно спроектированный фундамент предохранит здание от подтопления и сбережет строительство дома из клееного бруса и любого другого от растрескивания и разрушения. Платформа должна быть рассчитана так чтобы без проблем выдержать вес дома и при этом распределять нагрузку равномерно на грунт.

В расчет фундамента входят:

1. Расчет нагрузки для различного рода грунта.
2. Расчет кубатуры (определение, сколько строительных материалов необходимо).
3. Расчет стоимости фундамента, включая работу и материалы.

Самые распространенные ошибки при монтаже основания можно увидеть на видео:

Какую конструкцию основы выбрать

В строительстве деревянных домов использую конструкции:

1. Плиточный.
2. Ленточный.
3. Столбчатый.
4. Свайный.

Есть территории, где рационально применять платформу смешанного типа, например ленточно-свайный. Такой является модификацией одного из основных видов. Но это сложная конструкция и строители стараются изменить состав почвы под один из основных типов. Так осушается болотистая и намывается песок, или часть грунта просто вынимают и засыпают шлаком, который трамбуясь, превращается в бетон.

Выбирают основание в зависимости от строящегося дома. Чем тяжелее конструкция, тем массивнее фундамент. Для строительство дома из профилированного бруса или оцилиндрованного бревна используют ленточный или столбчатый виды. Причем ленточный, делают мелко заглубленным.

Глубину залегания рассчитывают, отталкиваясь от двух основных факторов:

1. Глубина залегания грунтовых вод.
2. Промерзание почвы в местности будущего строительства.

Существуют средние нормы для глубины залегания подошвы на различных почвах:

• Супесь — 125см
• Глина и суглинки — 150 см
• Песок и гравий — 100 см

Это максимальное залегание основания дома по строительному ГОСТу, но в нем указаны и максимальные показатели залегания:

• Для сухой почвы — 70 см,
• Для влажной, с близким залеганием грунтовых вод — 120 см.

Если дом по плану имеет подвальные помещения, то подошва конструкции должна быть, ниже уровня пола минимум на 40 см.

Каждый тип основания имеет свои плюсы и минусы. Так, например столбчатый, возводят за короткие сроки, ленточный считается одним из самых прочных из-за жесткого соединения конструкции как поперек, так и вдоль. Монолитный дорогостоящий, его строят в редких случаях, когда почва сильно подвижна.

Какие нагрузки влияют на фундамент

На основание всегда действую две силы:

При правильном расчете фундамент должен выдерживать вес дома, мебели, жильцов, снега и ветра, а так же давление от вспучивания почвы. Вес здания при планировании высчитывается в соответствии со специальными таблицами, в которых указан примерный вес того или иного материала. Высчитать сколько стоит дом, имея эти таблицы не сложно. Вес дома на 1 см 2 /кг должен превышать нагрузку которую выдерживает грунт. Так для некоторых видов грунта эта нагрузка ровняется:

• Гравий и крупный песчаник — 3,5-4,5 кг/см 2 .
• Мелкий песчаник — 2-3 кг/см 2
• Глинистая твердая почва — 3-6 кг/см 2 .
• Щебенка — 5-6 кг/ см 2 .

Делая расчет не нужно забывать, что сама конструкция основания тоже имеет определенный вес. В любом случае расчет конструкции всегда индивидуален для различных участков и строений.

Все нагрузки на фундамент разделяют на постоянные (крыша, стены, балки перекрытий, гидроизоляция и т.д.) и временные (снежный покров, ветровые и т.д.).

Рассчитываются общая нагрузка (сам дом, фундамент, система утепления) и при эксплуатации (мебель, люди проживающие и т.п.).

После строительства дом дает усадку, так и фундамент. Почва под ним утрамбовывается и фундамент «проседает» — это значение называется осадкой. Если осадка будет неравномерной, то фундамент быстро растрескается и развалиться. Чтобы этого избежать, нужно точно высчитать площадь фундамента, и рассчитать нагрузку на него.

Как высчитывается нагрузку на фундамент

Определив размеры дома не сложно высчитать площадь фундамента под него. Это делается для правильного расчета нагрузки. Нагрузка зависит от того из какого материала собирается дом. В нормативной строительной документации приведен удельный вес фундамента в зависимости от различных материалов:

• Кирпич и бетон — 1880-2200 кг/м 3 ,
• Камень бытовой — 1600-1800 кг/м 3 ,
• Вес стен деревянного дома:
• Каркасно — панельный — 30-50 кг/м 2 ,
• Брусовый, оцилиндрованное и рубленное бревно — 70-100 кг/м 2 .

Для определения нагрузки важно знать вес перекрытий:

• Цокольные перекрытие — 100-300 кг/м 2 ,
• Чердачные перекрытие — 150-300 кг/м 2 ,
• Железобетонные перекрытие — 500 кг/м 2 .

Удельный вес кровли:

• Листовая сталь — 20-20 кг/м 2
• Рубероид — 30-50 кг/м 2
• Шифер — 40-50 кг/м 2
• Керамическая черепица — 60-80 кг/м 2 .

Посмотрим, как можно использовать эти показатели на реальном примере:

По плану бедующий дом имеет размеры 8х5 с одной внутренней стеной. Высота здания 3 м. Для того чтобы узнать длину стен: 5+8+5=18 м. Высчитываем площадь стен: 18х3=54 м2.

Для вычисления пощади цокольных перекрытий составим произведение длинны и ширины дома: 5х8=40 м 2 . Чердачные перекрытия имеют одинаковую площадь с цокольными, значит тоже 40 м2.

Следующим этапом рассчитывается вес и площадь фундамента

Площадь и вес фундамента

Рассчитать фундамент не сложно, рассмотрим конкретный пример:

Для строительства дома был выбран ленточный фундамент с подошвой в 1,5 м, к этой цифре нужно прибавить 50 см, над уровнем грунта. Высота фундамента будет ровна 1,50+0,50= 2 м. Затем рассчитывается длинна: (5+8)х2=26 м. Внутренняя перегородка имеет длину 5 м. 26+5=31 м.

Рассчитаем объем фундамента, произведением длины и высоту и ширину. Возьмем ширину в 50 см, 0,5х31х2=31 м 2 . Теперь, по вышеуказанным данным, рассчитаем вес фундамента: Железобетон веси 2400 кг/м3, 31х2400=74 400 т. Опорная площадь фундамента будет 31000х50 =15 500 см 2 .

Для определения общего веса конструкции нужно вес дома сложить с весом фундамента и разделить на полученную опорную площадь. Так мы получим вес 1 кг/см 2 .

Если допустимая площадь для определенного вида грунта выше, то нужно изменять ширину платформы у ленточного, и количество столбов у столбчатого. Но при этом общий вес конструкции увеличится, поэтому расчеты нужно начинать заново.

Как рассчитать бетон для фундамента

Чтобы не совершать покупку лишних строительных материалов, важно произвести точный расчет кубатуры фундамента. Для расчета кубатуры важно учесть два фактора: вид фундамента и сложность его конструкции. Для удобства читателей рассмотрим расчет различного вида фундамента отдельно.

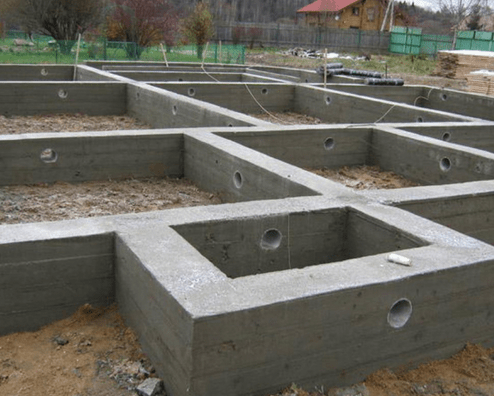

Расчет кубатуры ленточного основания

Рассчитать кубатуру ленточного фундамента проще всего. Для этого необходимо сложить длину, ширину и высоту. Пусть ширина будет 50 см, высоту мы уже рассчитывали выше 1,5 м Длинна высчитывается по периметру 5+ (8+5)х2=45 м. Кубатура рассчитывается: 0,5х45х1,5 = 33,75 м 3 . Округляем эти данные и прибавляем 10% (запас), получается 37 кубов бетона.

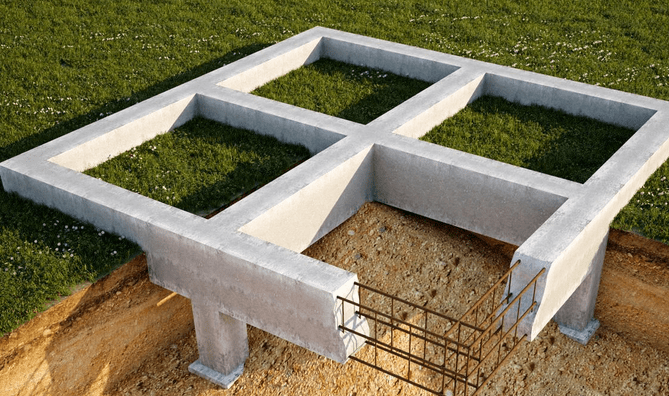

Расчет кубатуры столбчатого основания

Столбчатый фундамент может иметь различную форму (круг, квадрат ит.д.). Рассчитаем для примера кубатуру круглых столбов. Для этого нужны значения: диаметр, поперечное сечение, высота столба. Площадь высчитывается умножением числа Пи на радиус х 2. Поперечное сечение для столба с радиусом 15 см: 3, 14х0,075м = 0,2355 м. Зная радиус и высоту можно высчитать объем: 0,2355х1,5 =0, 353 м 3 . Это число нужно умножить на количество столбов в фундаменте.

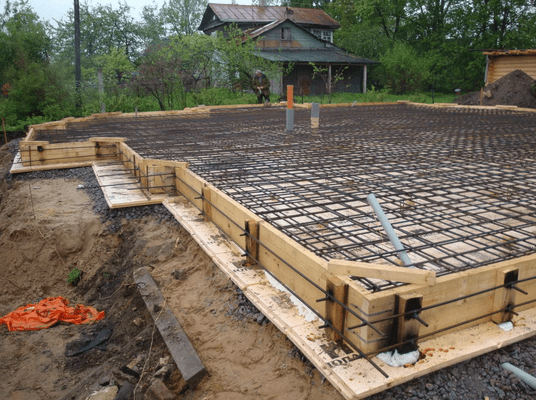

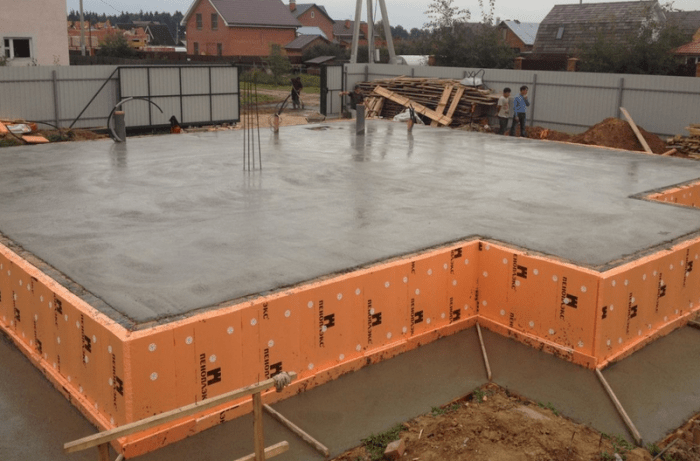

Расчет кубатуры для плиточного основания

Для расчета монолитной прямоугольной плиты нужно знать ее площадь и толщину. Планируемый дом имеет размер 5 х 8, следовательно площадь плиты будет 40 м 2 . Специалисты рекомендуют использовать монолит толщиной 10-15 см. Высчитываем кубатуру при 10 см толщины: 40х10=400 м 3 .

На монолитном фундаменте по периметру делают ребра жесткости. Для расчета их площади необходимо знать их длину и ширину. В конструкции 5х8 ребра жесткости монтирую через 2,5 м. По ширине таких ребер будет 3, по длине 4. Общая длинна будет ровна: (5х3)+(8х4) = 47 м.

Теперь высчитываем кубатуру. Ширина ребра ровняется толщине плиты- 10 см. Значит площадь одного ребра ровно 0,1 х 0,1=0,01 м 2 . Умножаем площадь на длину 47=0,47 м 3 .

Как определить количество арматуры и проволоки

Для создания жесткой и долговечной конструкции в монтаже используют железную арматуру. Ее количество зависит от типа фундамента, нагрузок и грунта. Арматуру с большим диаметром применяют для получения платформы с большей возможностью нагрузки. Но вес фундамента с арматурой увеличивается. Если почва жесткая, то деформироваться фундамент будет минимально, а значит и арматура нужна минимального диаметра.

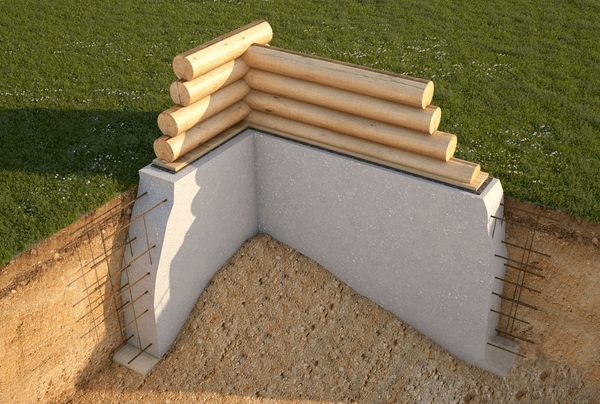

Количество арматуры для ленточного основания

Арматура для ленточного фундамента берется диаметром 10-12 мм, так как сама конструкция выдерживает большие нагрузки. Укладывают ее в два прута, независимо от заглубленности основания. Специалисты рекомендуют укладывать арматуру на 10-15 см от верхней точки заливки. Вертикальные пруты при этом не имеют нагрузки, поэтому их можно использовать самые дешевые.

Для дома размерами 5х8 длинна ленточного основания ровняется 45 м. При армирование 4 прута расход будет: 45х4=180 м. Добавляем поперечны при высоте фундамента 150 см и ширине 50 см с шагом в 40 см: (8/0,4)х0,5=10 м. Добавляем их к длине: 180+10=190 м.

Вязальной проволоки понадобиться на одно соединение 30 см. Длина 45 м и шаг 40 см: 45/0,4- 112,5. Эту цифру умножаем на размер одного соединения: 112,5х 0,3= 33,7 м вязальной проволоки нужно на 1-о уровневый фундамент.

Количество арматуры для столбчатого основания

Для армирования столбчатого основания используют толстую арматуру от 40 мм. По горизонтали арматура не несет никакой нагрузки, поэтому тут можно взять самую недорогую. В среднем в каркасе одного столба используется 4 прута. Зная количество столбов, будет не сложно высчитать размер арматуры.

Для конструкции выстой в 1,5 м диаметром 15 см нужно 4 прута, с шагом 7,5 см и связующими в 3-х точках. Толстой арматуры нужно: 1,5х4=6м. Для связки тонкой: 30 см (для одного узла)х3=90 см. Если в фундаменте используется 20 столбов, то количество умножается на эту цифру.

Вязальной проволоки нужно для соединения в 3-х точках одного прута. Это число умножается на число прутов и на вертикальные соединения: 3х4х30=72 м.

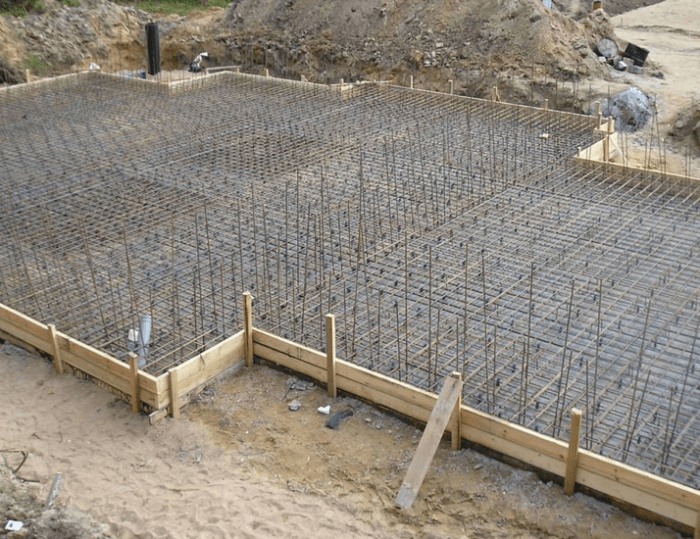

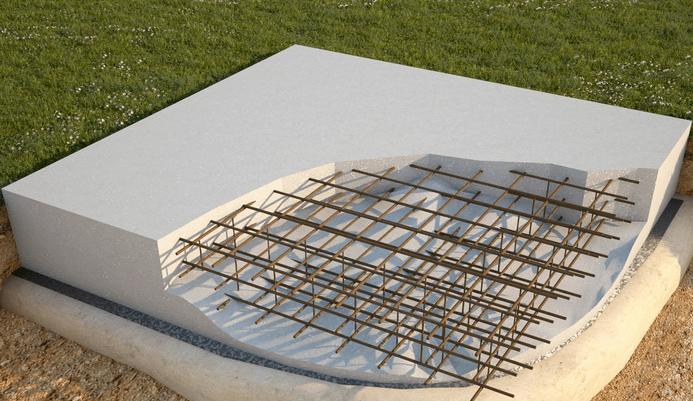

Количество арматуры для монолитного основания

Для плотного устойчивого грунта можно взять тонкую арматуру от 10 мм. Для тяжелой конструкции и неустойчивой почвы от 14 мм. Крепиться связка с шагом в 20 -30 см.

Для плотформы 5х8 нужно по длине 27 шт., и по ширине 17 шт. Так как обвязка нужна двойная: (17+27)х2=88. Это число нужно умножить на длину прута, получится метраж арматуры.

Как рассчитать стоимость фундамента

После того как произведены расчеты кубов, количества арматуры несложно посчитать стоимость фундамента. К основной стоимости добавляются работы и цена досок для опалубки + земельные работы и техника.

В среднем стоимость на конструкцию под ключ начинается от 15 000 м 2 . Но можно сэкономить и выполнить все работы своими руками.

Стоимость готового бетонного раствора колеблется от 700 руб./куб, но можно сократить затраты сделав бетон самостоятельно. Для этого понадобиться песок, гравий и цемент М250 или 400. Средняя цена на цемент от 800 руб. за мешок в 40 кг. КамАЗ песка стоит от 2 500 руб., его хватит на заливку фундамента.

Сокращаются расходы и при выполнении частичных работ, например, вырыть траншею и сделать опалубку своими руками, а залить бетоном, доверить специалистам.

В любом случае не стоит экономить на основании дома, так как оно должен быть надежным и прочным. А как рассчитать и не переплачивать мы подробно рассказали.

Ленточный фундамент для дома из пеноблоков, газосиликата или кирпича – один из самых распространенных вариантов. Он отлично работает на устойчивых почвах и позволяет организовать в цоколе полноценный подвал. Но чтобы постройка получилась действительно долговечной, все должно быть выполнено качественно.

При заказе строительства под ключ можно просто положиться на расчеты менеджеров фирмы, особо не вникая в детали. Но стоит все-таки приблизительно прикинуть сумму, которую вы потратите на стройматериалы и оплату услуг. Для этого понадобится хотя бы схематический чертеж будущего монолита со всеми нанесенными размерами, а также онлайн-калькулятор для более точных вычислений.

Исходные данные

Если у вас в проекте дома заложен ленточный фундамент, для его расчета понадобится не только определить длину и ширину монолита, но и высоту, разложив ее на подземную и наземную часть (цоколь). Это позволит узнать глубину траншеи и включить в смету расценки на земляные работы. На схеме также должны быть видны все перемычки, на которые станут опираться внутренние стены дома. Если в проекте есть тяжелая печь или кирпичный камин, под них тоже потребуется заливать бетонную постель.

Правильно вычерченная геометрия основания также дает возможность определить расходы на вспомогательные материалы:

• Площадь опоры и контакта с грунтом в подземной части соответствует размерам гидроизоляции.
• Квадратура боковой поверхности ленты с внешней стороны необходима для того, чтобы узнать количество утеплителя, добавив к ней площадь внутренних стенок, получим и расход опалубки.

Еще один важный момент – марка бетона. Здесь уже нужно знать вес постройки и эксплуатационные нагрузки, которые воздействуют на ленточный фундамент. После пересчета на единицы площади опоры вы получите требуемое значение в кГс/см2. Умножьте эту цифру на коэффициент 1.2, чтобы иметь 20% запаса прочности, и выберите ближайшую марку М (с округлением в большую сторону).

Дальше можно использовать любой онлайн-калькулятор для расчета бетона фундамента, но он даст только примерный расход. Еще предстоит определить, во сколько обойдутся услуги строительства под ключ. Здесь многое зависит от пакетных предложений самих подрядчиков, поэтому лучше предварительно связаться с подходящей компанией для уточнения всех нюансов. Зачастую в прайс включают такие пункты:

• Перевозка бригады и/или проживание на участке на время строительства.
• Доставка материалов и оборудования.
• Аренда спецтехники.
• Использование генератора и доставка воды, если на участке пока нет коммуникаций.

На итоговую стоимость работ может также повлиять сезон, особенности грунта и глубина водоносных слоев – сколько это будет в рублевом эквиваленте, вам расскажет прораб после оценки участка.

Расчет материалов на ленточный фундамент

Здесь все начинается с устройства опорного слоя – песчано-гравийной подушки. Определить расход для нее можно с помощью простейших вычислений: умножить площадь основания на высоту уплотненной засыпки (как правило, она составляет 20-30 см). В предварительную смету также следует включить подстилающую гидроизоляцию, которая не позволит раствору просочиться в подушку.

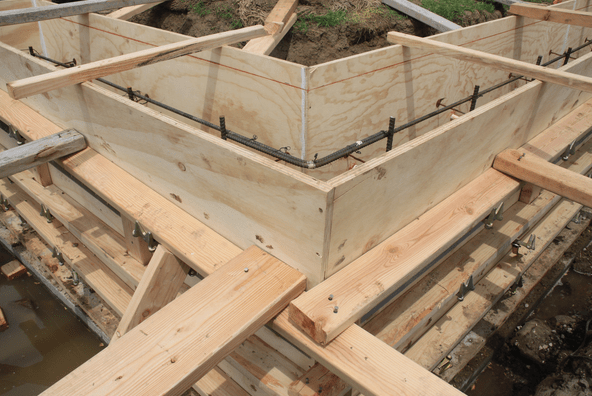

После можно переходить к расчету опалубки. Парные щиты из фанеры или сбитых досок должны иметь высоту не меньше, чем будущий ленточный фундамент. Они устанавливаются по внешнему и внутреннему периметру дома в соответствии со схемой. Также понадобится рассчитать количество арматуры для усиления бетона. В монолитную ленту она укладывается по два продольных прута в верхней и нижней части. То есть протяженность будущей отливки нужно умножить на 4, плюс заложить запас на перехлесты. К полученной цифре прибавляют поперечные связки, которые превращают отдельные стальные прутья в пространственный каркас. Калькуляторы это делают на основе требований СНиП.

Одновременно можно рассчитать и бетон для ленточного фундамента. Зная геометрические размеры основания, общий объем смеси определяется простым умножением площади на высоту. Лучше сразу заложить запас около 10%, чтобы не возникло проблем, когда раствор уплотнится в форме. Возможную разницу между проектными данными и фактическим объемом уже собранной опалубки также следует учитывать.

Дальше все зависит от места приготовления раствора. Проще и дороже заказать его доставку с ближайшего РБУ – в этом случае к стоимости самой смеси нужно приплюсовать расходы на услуги спецтранспорта. Окончательный объем партии лучше подтверждать уже после того, как опалубка собрана и повторно измерена на месте. Более трудоемкий процесс – изготовление бетона вручную. В этом случае потратиться придется на закупку цемента, песка и щебня, а также доплатить бригаде.

Цена заливки под ключ

Обращаясь к подрядчикам, которым предстоит заливать ленточный фундамент, следует определиться, будете ли вы предоставлять им стройматериалы сами или доверите закупку строительной фирме. В первом случае вы оплачиваете только работу – в среднем это обойдется в 4000-4500 руб/м3. Во втором стоимость готового основания составит около 11000 руб/м3.

Понятие строительства под ключ у фирм бывает разным, перечень базовых услуг нужно уточнять. Расценки на них можно узнать отдельно, если хочется сэкономить, и вы готовы часть работ выполнить самостоятельно. «Усредненный» прайс выглядит так:

• Разбивка участка – 2500 рублей
• Копка траншей – 500-1000 руб/м3.
• Песчано-гравийная подушка с уплотнением – 500-1100 руб/м3.
• Утепление ленты – 150 руб/м2.
• Гидроизоляция 360 руб/м2 для однослойной оклейки и 650 – для двухслойной.
• Сборка опалубки, каркаса и заливка бетона – от 3000 до 4500 руб/м3.

Ориентировочные расценки по МО на фундамент под ключ

В калькулятор расчета фундамента требуется ввести все размеры основания с указанием конструктивных особенностей и глубины заложения ленты. Также для корректных вычислений понадобится самостоятельно определить марку бетона. Дальше сервис все рассчитает автоматически: вплоть до количества досок для опалубки и диаметра арматуры.

Онлайн сервис расчета

Ленточный фундамент получил распространение в строительстве благодаря своей универсальности. Конструкция может быть изготовлена как из сборного, так и из монолитного бетона. Такой тип фундамента может с одинаковой успешностью применяться в индивидуальном и в массовом строительстве. Чтобы гарантировать прочность конструкции, ее долговечность и устойчивость, перед началом работ требуется выполнить расчет по несущей способности.

При проведении подготовительных конструкторских работ необходимо определиться со следующими значениями:

1. ширина подошвы (по расчету);
2. ширина ленты.

Ширина подошвы и ленты будут различаться при строительстве дома на фундаменте т-образного типа. При применении прямоугольного сечения опорной конструкции, эти значения равны. Т-образные ленты применяются для возведения массивных зданий из кирпича, широкая подошва фундамента снижает давление на единицу площади от здания на грунт. Если дом строится по каркасной технологии или из бруса, достаточно прямоугольного фундамента. Расчет подошвы для монолитного и сборного фундамента не отличаются.

1. изучение характеристик грунта;
2. назначение глубины заложения;
3. сбор нагрузок;
4. расчет по несущей способности.

Каждый из этих этапов имеет свои особенности, поэтому требует отдельного рассмотрения.

Геологические условия участка

Для частного дома проводить дорогостоящие геологические исследования нецелесообразно. Все, что необходимо узнать это:

• тип грунта;
• уровень нахождения грунтовых вод;
• наличие линз слабого грунта.

Это можно определить двумя способами:

• отрывка шурфов;
• бурение.

Исследование почвы необходимо проводить на 50 см ниже предполагаемой отметки ленточного фундамента, которая на данном этапе принимается в зависимости от наличия подвала и величины промерзания (подробнее в следующем пункте).

Шурфы представляют собой ямы прямоугольного сечения, земляные работы можно проводить с помощью обычной лопаты. Грунт анализируется по стенкам откопанного шурфа. Бурение в условиях самостоятельного возведения дома можно проводить ручным буром. Анализ проводят по почве на лопастях инструмента.

Необходимо выбрать несколько точек для исследования, все они располагаются под пятном застройки дома. Одну скважину или шурф делают в самой низкой точке участка. Чем больше точек для исследования взять, тем точнее будут результаты, но главное не переусердствовать.

Если грунтовые воды не найдены, можно принимать фундаменты глубокого заложения и обустраивать в доме подвальные помещения. Если УГВ располагается на глубине 1 м от поверхности земли и ниже, самым простым решением станет (50-60 см). Более сложным для выполнения вариантом будет устройство заглубленной ленты с дренажом и надежной гидроизоляцией подвала (снаружи и изнутри).

По типу найденных грунтов определяют их несущую способность, которая потребуется в дальнейшем расчете.

* грунт не подходит в качестве основания. Требуется полная его замена на песок крупной или средней фракции. В данном случае лучше остановиться на применении свайного фундамента или монолитной плиты.

Назначение глубины заложения

Как уже говорилось ранее, отметка подошвы зависит от уровня грунтовых вод. Изучив характеристики основания и обозначив допустимые границы, рассматривают другие факторы.

При наличии подвала, отметку подошвы выбирают не менее чем на 20-30 см ниже пола по подвала. Промерзание почвы также влияет. Лучше опирать конструкции дома на незамерзающий слой почвы. Для различных регионов он отличается. Самые точные значения приведены в . Значения для некоторых городов приведены в таблице.

Нагрузки разделяют на два типа: временные и постоянные. Постоянные — масса конструкций здания, временные — людей, мебели, оборудования, снега.

Каждое значение, перед тем как взять в расчет, требуется умножить на коэффициент надежности по нагрузке. Для металлических элементов он составляет 1,05, для деревянных — 1,1, для железобетонных заводского изготовления — 1,2, для железобетонных, изготавливаемых на стройплощадке — 1,3. Полезная нагрузка умножается на 1,2, а снеговая на 1,4. При уклоне кровли свыше 60 градусов нагрузку от снега в расчет принимают равной нулю.

Расчет ширины подошвы

Фундамент — это конструкция передающая нагрузку от дома на грунт, т.е. при расчете фундамента по несущей способности главным параметром является несущая способность грунта под ним. По сути расчет несущей способности сводится к расчету минимальной площади опирания фундамента на грунт, при которых его пространственные характеристики останутся в заданных пределах в течение всего времени эксплуатации здания, при заданной массе строения (считается из учета проекта). Варьируя ширину фундамента можно изменять удельное давление (давление на единицу площади кг/см²) здания на грунт. Т.к. периметр строения известен из проекта, нужно определить минимально возможную ширину ленточного фундамента.

где В — значение требуемой ширины подошвы фундамента, L — общая длина всей ленты по периметру дома и внутренних несущих стен, R — несущая способность грунта (по таблице выше), P — масса дома с учетом всех нагрузок, умноженных на коэффициенты запаса по несущей способности.

Пример расчета

Для более точного представления, приведем пример для двухэтажного дома из бруса размерами 6 на 6 м и высотой этажа 3 м. Наружные сены на втором этаже(мансардном) имеют высоту 1,5м. Кровля из битумной черепицы, фундамент ленточный мелкого заглубления (60 см). Пример предусматривает район строительства — г.Москва. Опирание выше глубины заложения обусловлено высоким УГВ, для защиты от сил морозного пучения предусмотрено утепление ленты фундамента пенопластом (в расчет не учитывается). Геологические исследования показали, что на выбранной глубине опирания находятся суглинки.

Итого с учетом всех коэффициентов — 63700 кг.

В примере ленточный фундамент закладывается под наружные стены и под внутреннюю. Подбираем ширину в зависимости от толщины стен. Предварительно значение ширины равно 25 см. Высота цоколя равна 40 см, глубина заложения 60 см, общая высота фундамента -100 см.

Предварительная масса ленточного монолитного фундамента = (6 м * 4 шт + 6 м * 1 шт) * 1 м (высота) * 0,25 м (ширина) * 2500 кг * 1,2 (коэффициент надежности по нагрузке) = 18750 кг.

Общая нагрузка от дома — 82450 кг. Периметр фундамента L=5 шт * 600 см = 3000 см.

В = Р/(L) * R = 82450/(3000 см * 3,5 кг/см²) = 7,85 см.

Такое небольшое значение в примере получено из-за небольшого веса здания из бруса и достаточно высокой несущей способности ленточного фундамента. Принять число меньше ширины стен возможно только при кирпичном здании (допускается свесы кладки до 10 см), но в тоже время принимать значение ширины фундамента меньше 30 см для частного дома не рекомендуется, поэтому остается величина 30 см (под внутреннюю стену можно сделать 25 см). Пример предусматривает прямоугольное сечение ленточного фундамента.

Если предварительная ширина фундамента отличается от конечной в меньшую сторону или в большую менее, чем на 5 см, перерасчет конструкции не требуется. При получении значения отличающегося от предварительного более чем на 5 см в большую сторону расчет проводят еще раз с полученной шириной. В данном случае нужно провести расчет веса фундамента заново, но мы не будем этого делать, так как и так понятно что запас просто огромный.

Перед строительством любого объекта профессионалы занимаются составлением проекта, в который входят подробные расчеты конструкций от фундамента до кровли со всеми планами и спецификациями. Эти документы и схемы помогают определить объемы работ и необходимое количество материалов, которое необходимо закупить.

Перед первым этапом возведения дома необходимо в частности узнать, сколько нужно бетона на фундамент, т.к. заливку по технологии нужно делать непрерывно, не давая отдельным слоям схватиться. В этой публикации рассмотрены подробные алгоритмы расчета основных типов фундаментных оснований.

Виды фундаментов

Инженеры принимают фундамент конструктивно, используя подробные формулы расчета. Что учитывается при выборе:

• Вес дома;
• Временные нагрузки;
• Тип грунта;
• Уровень грунтовых вод.

Сопоставив ряд факторов и результаты расчетов, специалисты принимают один из типов фундаментов:

• Ленточный;
• Свайный;
• Плитный;
• Столбчатый (только для легких домов);
• Комбинированный (сложная конструкция, которая может быть принята только в результате профессиональных подсчетов).

Самый распространенный тип основания – лента. Эта конструкция может быть принята под дом с любыми параметрами на все типы грунтов, кроме плывучих. Для расчета такого фундамента нужно знать высоту и ширину его стенки до цоколя (он является частью фундамента), а также периметр дома и длину всех внутренних стен.

Сваи для частного домостроительства целесообразно выбирать буронабивные – они практически не уступают готовым заводским изделиям, но устанавливать такие гораздо проще и дешевле. В конструкцию свайного фундамента также входит обвязочный ростверк, который необходимо учитывать при расчете бетона.

Плита – это решение для троительства на плывучих грунтах. Это своеобразная подушка, которая способна лавировать на основании во время сезонных разжижений почвы и в периоды ее нестабильности.

Бетон: покупать или делать самостоятельно?

В состав бетона входят:

• Портландцемент или вяжущее на шлаке;
• Песок;
• Щебень, лучше обогащенный;
• Пластификаторы;
• Вода.

Приготовить раствор самостоятельно можно, но прежде следует подсчитать общий объем – всё же заливку необходимо делать непрерывно и равномерно. Один из вариантов замещения заводских поставок – аренда или приобретение бетономешалки.

Как рассчитать количество цемента на фундамент

Количество цемента зависит от принятой марки бетона. В частном домостроении для фундамента используют преимущественно бетон М300 или М400. Этой прочности достаточно для обеспечения надежной и долговечной службы конструкции.

Расчет цемента на фундамент можно произвести по таблице пропорций:

Сколько надо цемента на фундамент, будет известно после определения всего объема несущей конструкции. Стоит помнить, что в 1 кубометре 1000 литров. Соответственно, если расчет количества бетона М300 показал 7 м 3 , а в нашем распоряжении оказался цемент М400, делаем перевод:

Строка пропорциональности – 1: 1,9: 3,7 (Ц:П:Щ). Цифры даны в единицах на выбор (килограмм, литр). Плотность цемента насыпная – 1100 кг/м 3 , плотность бетона 1800-2100 кг/м 3 .

Из 10 литров цемента получаем 41 литр бетона, таких единиц необходимо примерно 24 (1000/41). Соответственно, все значения пропорции умножаем на 24. (2: 45,6: 88,8).

Более простой, но усредненный расчет количества цемента на фундамент приведен в таблице:

Соответствующим образом можно не только рассчитать расход цемента, но и определить количество остальных компонентов, умножив значение массы цемента на пропорциональное число. Количество цемента для фундамента по таблице высчитывается приблизительно – на конечное значение будут оказывать влияние:

• Масса и фракция песка и щебня;
• Точная масса цемента;
• Используемый объём воды.

Расход цемента на фундамент и количество остальных компонентов следует определять по точным формулам из самого первого способа, где считаются пропорции компонентов. Также следует учитывать запас на погрешность и непредвиденные ситуации – около 10-15%. Лучше, если материал останется, чем его не хватит для создания основной конструкции дома. К тому же, бетон и его компоненты пригодятся в последующих процессах возведения стен, дорожек и т.д.

Теперь можно переходить к расчету объема бетона для фундамента. Рассмотрим основные типы конструкций отдельно для удобства понимания.

Ленточный фундамент

Лента представляет собой замкнутый периметр, который располагается под всеми несущими и самонесущими стенами дома. Для того, чтобы рассчитать объем бетона для фундамента, нужно знать такие параметры конструкции:

• Высота стенки. В нее входит подземная и надземная цокольная части. Высота может быть классической (ниже уровня промерзания грунта) или уменьшенной.
• Ширина стенок должна быть больше толщины стен на 100 мм;
• Общая длина фундаментных стен.

Необходимо учитывать, что внутренние и внешние стены имеют разную толщину.

Высчитаем объем для внешних стен:

• Общая длина: 8 + 8 + 6 + 6 = 28 метров.
• Расход бетона равен величине объема конструкции: 28 ∙ 1,1 ∙ 0,5 = 15,4 кубометров.
• Объем внутренней стенки: 6 ∙ 1,1 ∙ 0,38 = 2,508 м 3 .
• Общий объем высчитываем как сумму: 15,4 + 2,508 = 17,908 м 3 .
• Помним про запас 10-15%: 17,908 + 10% = 19,69 м 3 или ровно 20 кубометров бетона.

Для определения количества рабочего раствора существуют компьютерные программы – калькуляторы. Они автоматически определяют объем ленточной конструкции по вводимым параметрам ширины, высоты и толщины стенок. Однако, большинство из них работают без учета разнородности стенок, вычисление длины стен остается за специалистом. Хорошие результаты показывают профессиональные программы, недоступные обывателям. Они учитывают точную толщину стен вплоть до миллиметра и все наложения длин.

Свайный фундамент

Второй по популярности тип оснований – свайный буронабивной. Суть технологии монтажа заключается в создании шахты круглого сечения, заполнении ее стальным каркасом и рабочим бетонным раствором М300-М400.

В конструкцию фундамента входят сваи и ростверк, которым обвязывают сделанные столбы, на него опираются стены дома. Размеры ростверка и свай принимают конструктивно.

Сначала вычислим объем свай. Предположим, их общее количество – 12 (приняты конструктивно). Все столбы будут одинаковыми, поэтому определим объем одной. Правильно рассчитать его по одной из формул:

• V = π ∙ R 2 ∙ h или ¼ π ∙ D 2 ∙ h.

Расчет ведем в кубометрах по обоим вариантам:

• V = 3,14 ∙ 0,1 2 ∙ 2,0 = 0,06 м 3 или
• V = ¼ ∙ 3,14 ∙ 0,2 2 ∙ 2,0 = 0,06 м 3 .

Как видно, результат вычисления обеими формулами дает один результат. Количество бетона на фундамент для заливки свай: 0,0638 ∙ 12 = 0,75 м 3 . Как видно, получилось совсем немного.

Теперь определим объем ростверка для дома 6×6 метров:

• Длина – 6 + 6 + 6 + 6 = 24 метра.
• Объем = 24 ∙ 0,4 ∙ 0,3 = 2,88 кубометра.
• Общее количество бетона для заливки: 2,88 + 0,75 = 3,63 м 3 .
• Прибавим запас 10%, получим 3,99 и 4,0 м 3 .

Аналогичным способом производится расчет для столбчатых оснований.

Принятый фундамент из буронабивных свай прочный, долговечный и экономичный – затраты на его монтаж до 8 раз меньше, чем на ленту! Это не считая отсутствия дорогостоящих земляных работ. Однако, у конструкции есть несколько недостатков: невозможность обустройства подвала и потребность в более тщательном уплотнении пола первого этажа.

Плита

Плитный фундамент – это простая конструкция. Сложность заключается только в выборе его оптимальной толщины и расчете арматурного каркаса. С точки зрения определения, сколько кубов бетона нужно на фундамент, конструкция обсчитывается достаточно просто. Возьмем для примера домик 11×11 метров, фундамент для которого принят с размерами ровно 12 на 12 метров. Толщина конструкции – 300 мм.

Объем плиты составляет 12 ∙ 12 ∙ 0,3 = 43 кубометра.

Не часто форма плиты квадратная, тогда площадь делят на квадратные сегменты и обсчитывают их по отдельности.

Очевидный недостаток плитного фундамента – большой расход бетона и цемента соответственно.

Резюме

Мы рассмотрели, как рассчитать, сколько нужно бетона для фундамента. Отметим, что в статье приведены основные принципы определения объема конструкций без учета их особенностей. Но зная их, вы сможете без затруднений самостоятельно высчитать требуемое количество расходных материалов.

Сколько надо цемента на фундамент – самый актуальный вопрос, ведь от решения зависит качество и долговечность конструкций. Мы не рекомендуем опираться на сведенные таблицы со средними значениями – они не учитывают всех тонкостей расчёта, выбора компонентов и их характеристик. Таблицы носят информативный характер и не являются эталонными. Стоит опираться на пропорции компонентов – они составлены по СНиПам.

Следуя приведенным алгоритмам, вы сможете узнать, сколько нужно бетона/цемента на заливку фундамента той или иной конструкции, если нет возможности сделать это на профессиональном калькуляторе.

В строительстве известно большое количество типов фундаментов, различных по своим конструктивным особенностям, способам возведения и исходным материалам.

Монолитный тип подразделяют на подвиды: мелкозаглубленный и глубокозаложенный.

При возведении небольшого по габаритам дома, монолитное основание можно обустроить только при наличии дополнительной рабочей силы, или, в крайнем случае, помощи друзей.

Устройство монолитного фундамента

Большое преимущество монолитного типа основания заключается в его уникальной способности монтажа на абсолютно любых поверхностях. Даже если поверхность строительной площадки - это неравномерная по своей структуре почва, с участками торфяников и песчаных подушек, то монолитный фундамент, представленный бетонной плитой и опалубкой способен выдержать любую нагрузку будущего здания.

Монолитное основание весьма устойчиво к нагрузкам, даже к тем, которые возникают вследствие просадки грунта. Эта особенность обеспечивается большой площадью опоры, которая существенно снижает давление на почву.

К отрицательным характеристикам монолитного основания можно отнести:

• большой расход дорогостоящих материалов;
• массивность сооружения;
• большие трудозатраты при возведении конструкции.

В отличие от других видов фундамента, монолитная основа требует усиления по всей конструкции. Она, как правило, проводиться путем армирования поверхности. Такой подход также позволяет справиться с возможными нагрузками, возникающими при движении почвы.

Традиционно монолитное основание используется в строительстве тех зданий, у которых функции основания берет на себя поверхность первого этажа.

Внимание ! Применение монолитных оснований позволяет воплощать в жизнь большое количество архитекторских проектов современных зданий.

Расчет монолитного фундамента

От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.

Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.

Переменные нагрузки несколько сложнее рассчитать, так как - это те погодные и климатические условия, которые преобладают на территории возведенного здания.

Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.

Важно ! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома.

Толщина монолитного фундамента

Расчет показателя толщины следует проводить с учетом:

• показателей почвы;
• геодезии участка;
• технологических особенностей строительного проекта.

Учитывая данные параметры, проводят расчет толщины и площади монолитного основания. Рассмотрим особенности применения монолитного основания в зависимости от показателя толщины.

При минимальном значении в 15 см, монолитное основание подходит лишь для легких небольших построек, возведенных на непучинистом грунте. Идеальный вариант - толщина фундамента в 20-30 см. Это оптимальный параметр для возведения знаний, независимо от материалов использования и видов почвы строительного участка.

Если проектом предусмотрена дополнительная защита от низких температур, то фундамент утепляют пенопластовыми пластинами и соответственно при расчетах нужно учитывать утолщение края. Морозоустойчивый тип монолитного основания выполняется из железобетонной плиты. Применять основание с толщиной более 30 см - нерационально.

Толщина стен ленточного фундамента должна быть не меньше 35см. Если на строительном участке преобладают сыпучие почвы, стоит обязательно расширить основание фундамента методом обустройства нескольких уступов, с целью уменьшения давления на почву. Ширина возведенных элементов должна быть порядка 20 см, показатель высоты около 30-40см. Обрез ленточного фундамента должен превышать уровень поверхности грунта.

Расчет для монолитного ленточного фундамента

Для начала определяем следующие габариты: ширину стен, периметр будущей постройки и высоту заливки фундамента. Каждый из этих показателей необходим для правильного расчета объема отливки.

Приступим к расчету:

Найдем высоту фундамента. Для этого воспользуемся следующей формулой:

F ≥ Z + 10 см ., где F - это показатель высоты фундамента, а Z - является единицей глубины заделки колонны.

Важно ! Высота фундамента должна быть больше или приравниваться к длине арматуры, применяемой для укрепления бетонной заливки.

Затем вычислим объем отливки. Для этого воспользуемся следующей формулой:

V отл = b × P × F , где b - это ширина стен, P - периметр основания, F - высота отливки.

V = ( b × l × F ) - V отл ,где b - это ширина стен, l -длина фундамента F - высота отливки, V отл - объем отливки.

Также необходимо произвести расчет опалубки. Для этого первым действием определяем площадь боковых поверхностей. После этого находим площадь боковых стенок, для этого периметр основания умножаем на 2 и умножаем на высоту отливки. На следующем этапе определяется площадь одной доски:

S доски = b × l , где b - это ширина доски, а l - длина доски.

Количество пиломатериала = S боковых поверхностей / S одной доски.

Рассмотрим расчет монолитного ленточного фундамента на примере. Допустим, что фундамент имеет следующие исходные данные:

• длина -15м;
• ширина — 3,8м;
• высота отливки — 0,3м;
• высота отливки — 0,18м.

Исходя из этих данных, определяем объем отливки по ранее рассмотренной формуле. Получаем, что V отл = (15*2+3,8*2)*0,18*0,3 = 2,03м3.

Теперь определим объем внутренней части V = (3,8*15*0,3) - 2,03 = 15,07м3.

В результате произведенных расчетов мы определили, что объем отливки равен 2,03 м3, а объем под заполнитель 15,07 м3.

Заключение

Технологический процесс обустройства монолитного фундамента очень сложный и дорогой. Но категорически недопустимо вносить какие-либо изменения в вычисления материалов, с целью экономии денежных средств. В противном случае подобная деятельность может привести к весьма плачевным результатам. Возведенная конструкция будет настолько хрупкой и низкокачественной, что вряд ли сможет выдержать нагрузку здания. Как следствие возможны полные или частичные разрушения возведенной постройки.

Поэтому вычисления основных параметров монолитного фундамента нужно проводить с неукоснительным выполнением всех рекомендаций, а в случае спорных ситуаций, нужно обращаться за помощью к специалистам.

В следующем видео рассмотрим типовые ошибки при армировании и бетонировании ленточного монолитного фундамента
