Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное отопление. Тем же, кому приходиться отапливать свой дом автономно, придется основательно подготовиться к осенне-зимнему сезону. Решить проблему сегодня могут современные котлы или электрокамины, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров. Поэтому вполне правильно, если для вас встанет такой вопрос: «Как сложить печь из кирпича своими руками?». В этой статье мы рассмотрим процесс создания печи из кирпича поэтапно, с учетом схем и всех необходимых во время процесса укладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете владельцем добротной домашней печи, которая будет согревать вас холодными зимними вечерами.

Очень просто сделать печь из кирпича, если у вас есть четкое понятие о том, какая именно по типу печь идеально впишется в условия ваше строения. Для этого нужно ознакомиться с краткими характеристиками частных домов, и уже отталкиваясь от полученной информации, сделать правильный выбор. Итак, типы печей относительно вида строений.

1. Печь в деревянном доме. Печь такого типа нуждается в очень надежном основании. Лучше предусматривать наличие печи еще на этапе возведения дома, тогда вы сможете значительно снизить расходы на создания фундамента для печного оборудования. Если печь не была заложена в проект строительства дома, то придется потратиться на частичный демонтаж полов и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также каминопечь или вариант с хлебопечкой.





2. Печь классическая русская для коттеджа. Этот вариант теряет популярность ввиду массивности и сложности кладки. Такая крупногабаритная печь с функциями приготовления пищи, подогрева воды, отопления и спальным местом, то есть лежаком, весьма удобна, но не впишется в дом малой площади, а также требует обязательного создания индивидуального монолитного армированного основания.



3. Печь в загородном в доме. Идеальным вариантом для загородного дома станет печь с варочной панелью и нагревательным баком для воды.



4. Печь в коттедже или на даче. Коттедж и дача подразумевают посещение только в определённый сезон или по выходным, а это значит, что в таком строении достаточным будет установить небольшую печь из кирпича с варочной поверхностью. В этом случае, стоит присмотреться к печной конструкции, сложенной по летнему варианту, когда согретый воздух будет направлен напрямую в дымоход, а не в теплообменные каналы.





5. Печь для дома с баней. Если к вашему дому пристроена баня, вполне допустим вариант строительства кирпичной печи-каменки со встроенным котлом для отопления жилых помещений.

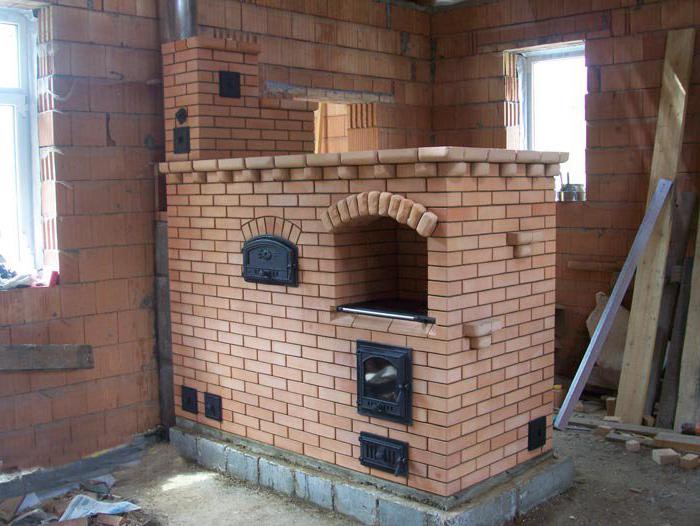

6. Печь-барбекю. Такие агрегаты обычно устанавливаются на мансардах, в беседках или летних кухнях. Могут иметь скромные размеры или быть весьма внушительными, но в равной степени используются только для приготовления пищи, поэтому комплектуются, к примеру, варочными панелями, духовками, мангалами, решетками-барбекю, чугунными казанами и т.д.

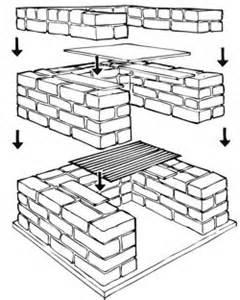

   Барбекю варочная с духовым шкафом

Это все, что необходимо принимать к сведению, для того чтобы правильно определиться с типом подходящего печного оборудования. Можно двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь уделите внимание таким пунктам, как комфортность использования и пожаробезопасность!

2 этап. Строительный материал: выбор

При выборе кирпича, нужно рассматривать, насколько он будет устойчивым к влиянию высоких температур, при этом основной акцент нужно ставить на целостность материала после повторения процедуры нагревания и охлаждения. Характеристики кирпича как строительного материала будут определять сроки эксплуатации печи. Это важно!

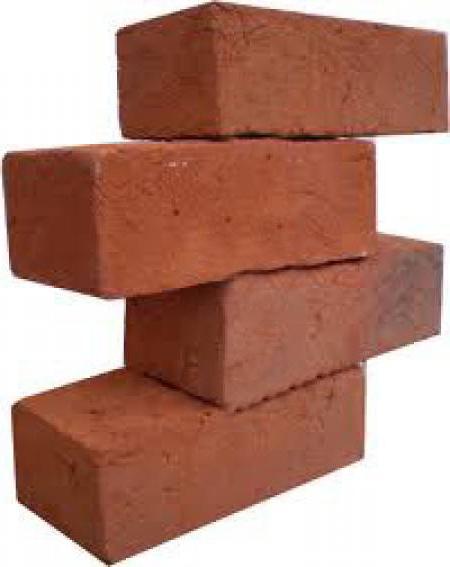

Выбираем кирпич

Любой кирпич имеет маркировку. Одна из них обозначает плотность. Для печей оптимально приобретать кирпич с маркировкой от 75 до 250, при этом стоит помнить, что чем более плотное изделие, тем более медленно придется растапливать печь, и тем медленнее она будет нагреваться. С другой стороны, хорошо прогретая печь из плотного кирпича будет медленно остывать, отдавая свое мягкое тепло в атмосферу.

Если вы планируете строить печь в бане, лучше выбирать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для отопления жилых помещений и приготовления блюд, стоит приобретать кирпич более плотный.

Стоит знать, что показатель плотности не является знаком качества кирпича. Однако лучше уточнить состав, чтобы не приобрести товар с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость изделия. Особенно важен этот показатель (и должен быть наивысшим) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство изделия поглощать влагу, которая при кристаллизации деформирует материал. Лучшие показатели морозостойкости у кирпичей облицовочных пустотелых, внутреннюю же часть дымохода можно выложить из полнотелого красного кирпича. Качественные изделия с высоким уровнем морозостойкости выпускают в Новгородской области, город Боровичи.

Желательно приобретать красные кирпичи, изготовленные методом пластической формовки. В этих изделиях мало пор, они хорошо выдерживают температурные перепады, кладка не трескается даже после длительного простоя печи. Изделия силикатные, прессованные, отлитые по методу шликерного литья, сырцы необожженные не подходят для строительства печей.

Кирпич шамотный, изготовленный по ГОСТ выдерживает до 1350 градусов. Из такого кирпича можно строить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые с темными вкраплениями изделия марки Ш8, для топочного свода подойдут шамотные кирпичи Ш22 – Ш45. Впрочем, эта рекомендация не относится к банным печам, ведь шамотный кирпич эксплуатируется только при влажности менее 60%. В бане же лучше применять клинкерный кирпич или керамический огнеупорный.

Цены на шамотный кирпич

шамотный кирпич

Как проверить качество кирпичей:

• если уронить изделие на пол, оно расколется на крупные куски. Если кирпич рассыпался в крошку, откажитесь от партии;
• если кирпич потрогать, он не пылит;
• если качественное изделие ударить молотком, будет чистый звонкий продолжительный звук;
• грани хорошего кирпича ровные, цвет насыщенный и ровный.

ГОСТ 530- 2012. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Файл для скачивания

ГОСТ 8691-73. ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Файл для скачивания

Выбираем строительный раствор

Выбор строительного раствора – важный момент. Если раствор будет неправильным, то печь будет дымить, и на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из речного мелкозернистого просеянного песка (песчинки максимум по 1,5 мм) и глины, которую обязательно замачивают перед замешиванием на несколько часов. Вымоченную глину перетирают через сито, чтобы избавиться от комков, ведь кладочный шов не должен превышать пяти миллиметров по толщине.

Глиняный раствор – приготовление

Пропорции для глиняного раствора зависят от качества глины – чем она жирнее, тем больше песка, но при этом важно не сделать слишком тощий раствор, который высохнет и растрескается. Рекомендуется сделать несколько тестовых замешиваний растворов, чтобы определить нужные пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Пробу на жирность делают, взяв половину кулака материала, смочив его и хорошенько размяв, скатав шарик, а затем положив и сдавливая его между двумя гладкими дощечками. Если шарик удалось сдавить на треть его диаметра и при этом не появилось трещин, то раствор годится для кладки печи. Дополнительная проверка качества – высушивание шарика диаметром 5 см на воздухе в течение 20 суток. Высушенный шар хорошего качества не будет сминаться при надавливании на него.

Сколько лить воды ? Снова делаем пробные замесы и проверяем степень текучести раствора. Проводим кельмой по замешанному раствору и смотрим на след:

• если он рваный, то воды недостаточно;
• если почти моментально заплыл, – переизбыток влаги;
• если след четкий, а края ровные, значит раствор пригоден для кладки печи.

На рисунках 5 и 6 продемонстрирована кельма, которую окунули в раствор. В первом случае он слишком жирный, на кельме остались струйчатые разводы, требуется добавить немного песка, а во втором случае (рис. 6) раствор хороший, слегка просвечивает металл, а разводы узорчатые.

Обратите внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и выше, уменьшит степень прочности раствора.

Последний тест на пригодность проводят, намазывая слой 3 мм на постель кирпича. Второй кирпич приклеивают к первому, пристукивают киянкой и ждут до 5-10 минут. За указанное время оба кирпича должны слипнуться. Если кирпичи не разливаются даже при потряхивании, печь гарантированно простоит сотню лет.

Обратите внимание! Для кладки топки в раствор добавляется либо шамотный песок, либо смесь равных долей шамотного и кварцевого песков.

Видео – Приготовление глиняного раствора для кладки печи

Глиняный раствор для кладки фундамента и распушки дымовой трубы не используют. Для этих элементов применяется классический цементный или с добавлением известкового теста раствор (цемент М500 или М600 – 1 часть, тесто известковое – от 9 до 16 частей).

Важно! Если вы считаете, что не справитесь с подготовкой, тестированием и замешиванием глиняного раствора, приобретайте готовые печные смеси, например, Терракот (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а огнеупорные смеси серого цвета идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси с содержанием цемента.

Цены на цемент М600

цемент М600

3 этап. Выбор и расчет количества кирпича для кладки

На втором этапе нужно провести оптимальный расчет размеров печи из кирпича. Установив окончательный размер печной конструкции, вы сможете установить требуемое количество кирпича. Кирпич красный полнотелый одинарный имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Огнеупорные шамотные кирпичи, из которых выкладывают топку почти у всех печей, изготавливаются и маркируются по ГОСТ 8691-73. Информация о размерах приведена в таблице.

Для одного квадратного метра кладки в полкирпича понадобится:

• без учета растворного шва – 61 кирпич;
• с учетом растворных швов – 57 штук и 0,011 кубометров кладочного раствора.

Соответственно, для двух метров квадратных кирпичной кладки понадобится 122 или 113 кирпичей полнотелых красных, а предполагаемое количество израсходованного раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи составит не 120, а уже 250 мм, то на каждый квадратный метр будет использовано 128 или 115 кирпичей соответственно без учета и с учетом растворных швов, а количество кладочной смеси увеличится до 0,027 м3.

Как производится упрощенный расчет приблизительного количества кирпичей для всей печи:

• высчитывается количество кирпичей в первом ряду;
• полученное значение умножается на количество рядов печи;
• найденное число умножается на 0,8 (для отопительных приборов) ил 0,65 (для приборов с отопительным щитком).

Например, рассчитаем количество кирпича на печь размерами 90х90 см. На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 шт. Умножаем на количество рядов 24,5х30, получаем 735 шт. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округляем до 480 и добавляем 10% для отбраковки.

Количество кирпича на трубу считается отдельно. Ее высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование») и СНиП 2.09.03-85 («Дымовые трубы»), о чем будет подробно изложено далее. Для прямой четырехметровой трубы потребуется:

Считаем: 4х56=224 шт. На выдру, разделку и распушку прибавляем еще по 56 кирпичей и умножаем результат на 10%. Остается только просуммировать количество кирпича для печи с аналогичным количеством для дымохода.

Более точно подсчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой показаны продольные и поперечные разрезы печи, приведены рекомендации по кладке дымохода и размеры всех элементов, в том числе дверок.

Этой информацией можно пользоваться на практике, формируя индивидуальный план расходов кирпичного материала.

Стоит заметить: если вы желаете в конечном итоге получить совершенную печь из кирпича, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с выбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам в будущем долго наслаждаться личным творением.

4 этап. Выбор местоположения печи

Итак, после того как вы определились с типом печи, определили площадь печной конструкции, а также выбрали строительный материал и раствор, переходите к выбору места для монтажа печи.

Обычно печь устанавливают в одном из углов помещения или у стены, – это позволяет сэкономить драгоценные метры жилой площади.

Отопительная печь может располагаться в центре дома, одновременно разными своими гранями находясь сразу в нескольких соседних помещениях, например, в кухню будет выходить топка, а три других стенки будут обогревать комнаты.

Банную печь-каменку лучше строить около двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильно расположенного вытяжного и приточного вентиляционного отверстия).

Впрочем, нужно помнить и о расстояниях между поверхностями печи, дымовой трубы и стенами, потолком. Согласно СНиП 2.04.05-91, стоит придерживаться следующих расстояний:

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ

Каменные и печные работы. Файлы для скачивания pdf

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

1. Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
2. Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
3. В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
4. На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
5. Насыпной грунт не подходит для установки кирпичной печи.

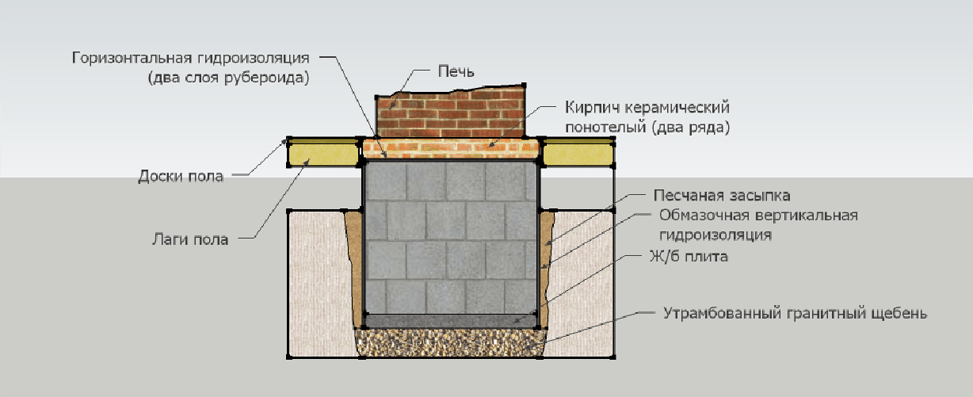

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно. Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Шаг 2. Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

• сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;



• установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;





• залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).



Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5. Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6 . Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Важное замечание! Не используйте для строительства кирпич, пролежавший на улице всю зиму и неоднократно подвергшийся намоканию и промерзанию. Такие изделия способны быстро разрушаться, что многократно снизит срок службы печи.

Пространство между фундаментом печи и дома засыпаем речным песком.

Этап 6. Строительство печи-каменки своими руками. Пошаговая инструкция

Этот проект можно реализовать как в отдельной бане, так и в парной, пристроенной к жилому дому. У печи отсутствует бак для нагрева воды и теплообменник, но есть варочная панель, на которой легко нагреть воду для 4-6 человек. При этом печь остывает очень медленно, поэтому теплая вода будет даже на следующее после процедур утро, а в помещении даже зимой более суток температура не опустится ниже +15 градусов. Печь обеспечит прогрев парной размерами 3,3х5 метра и с высотой потолка 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Сама каменка разместится в парной, а загрузка топлива будет производиться из комнаты отдыха. Банные камни, которых вмещается примерно 40 кг (талькохлорит), загружаются в особый духовой шкаф, где они равномерно прогреваются, благодаря чему пар в бане получается сухой и достаточно густой, горячий.

Высота печи составит примерно 1,33 метра. Печь квадратная, сторона 0,89 метра. Оперируя этими данными, высчитайте размеры фундамента и заблаговременно его заложите/залейте.

При строительстве печи (дымоход не берется в расчет) будут использованы:

• 269 красных кирпичей;
• 63 огнеупорных кирпича ША-8;



• топочная дверца чугунная размерами 0,21х0,25 м;



  Печная дверца – пример

• дверца для поддувала 0,14х0,25 м;
• две прочистные дверцы 0,14х0,14 м;
• колосниковая решетка 0,38х0,25 м;
• варочная панель из чугуна двухконфорочная 0,51х0,34 м;



• шкаф духовой для укладки камней размерами 0,25х0,25х0,44 м;
• одна задвижка для «летнего» режима размерами 0,13х0,13 м;



• одна задвижка для дымохода, размер 0,13х0,25 м;



• лист предтопочный стальной размером не менее 50х70 см.



• ключевым в кирпичной кладке является строительный шов. Он должен быть равномерный по каждому ряду, тщательно промазанный. Только так вы получите монолитность печной конструкции, и исключите утечку дыма из топливной камеры. Выполняйте процесс предельно тщательно;
• перед тем, как укладывать кирпич, его нужно хорошо увлажнить. Для этого подготовьте емкость с водой и опускайте кирпичи на 5 – 10 минут в воду. Этого времени достаточно для того, чтобы адгезия глины и кирпича, в дальнейшем была на самом высоком уровне. Намокший кирпич после высыхания исключает возникновение трещин в готовой печной конструкции. Кирпичи держим в воде, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а лишь смачивают водой;
• перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе являться гарантией, что конструкция будет избавлена от геометрических искривлений и перекосов.

Первый ряд выкладываем из красного кирпича. Всего понадобится 24 целых и один распиленный надвое кирпич. Ряд укладывайте очень ровно, метровым уровнем проверяйте горизонтальность по сторонам и осям кладки. Рулеткой проверяйте прямоугольность и соосность. Подгоняем кирпичи резиновым молотком. Швы делаем не более пяти миллиметров.

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Кладку лучше начинать с углов, постепенно заполняя середину.

Для третьего ряда возьмите двадцать красных кирпичей и дверцу зольной камеры. Шестнадцать кирпичей укладываем целыми, еще четыре распиливаем болгаркой или ножовкой по металлу с полотном из карбида вольфрама (смотрите чертеж для точности распила элементов).

Кирпич перед резкой смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

Резка кирпича болгаркой – фото

Видео – Как резать кирпич

Видео – Распил болгаркой печного кирпича

Не спешим наносить раствор, сначала весь ряд выкладываем насухо! Кирпичи запрещается укладывать стесанной (обрезанной) стороной внутрь топки или дымохода. Также категорически запрещено смазывать глиной внутренние поверхности каналов и топки.

Если кирпич положен неудачно, снимаем его, очищаем от раствора, заново вымачиваем, кельмой наносим новый раствор, после чего повторно производим подгонку.

В этом же ряду закрепляем дверцу, для этого рамку дверцы обматываем по периметру асбестовым шнуром, замазываем его раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м, количество прутков для скрутки от 3 до 4) в отверстия в углах рамки, а полученные проволочные скрутки пропускаем между рядами кирпича.

Крепление дверцы проволокой – верхние концы проволоки уложены между кирпичами

Установка печной дверцы – фото

Видео – Как прикрепить проволоку к дверце

Видео – Как крепить печную дверку поддувала

Глиняный раствор и тяжесть кирпичей надежно удержат рамку дверцы.

Другой способ установки дверцы – с использованием металлических полос или пластин, расширенных на концах. Элементы крепятся к рамке дверки посредством клепания, после чего фиксируются в кладочных швах. Если пластины слишком толстые, лучше вытесать на кирпичах пазы.

Точность установки дверцы проверяют отвесом и уровнем.

Совет. Чтобы прочистная дверца встала более аккуратно и точно, снимите прямоугольную фаску с кирпичей, которые будут расположены по периметру рамки дверки. То есть отверстие для установки дверцы должно быть на 5 мм длиннее и шире рамки.

Не беспокойтесь, если за день вам удастся выложить только три ряда. Замачивание, подрезка, подгонка и кладка требуют времени, терпения и аккуратности.

В четвертом ряду продолжаем формировать зольную камеру, дополнительно выкладывая нижний горизонтальный канал. Для всего ряда потребуется 16 кирпичей. Для канала сразу ставим дверцу 0,14х0,14 м. Дверцу можно крепить без асбеста, просто на раствор, так как в этом месте температура будет невысокой, а тепловое расширение металла минимальным.

Для пятого ряда берем 16 с половиной красных кирпича. Четыре из них стесываем наискось, чтобы сделать перекрытие дверцы методом «в замок». Кирпичи укладываем стесанной стороной вверх. Еще два кирпича стесываем наискось, образуя перекрытие.

Ряд 6

В шестом ряду будет использован шамотный кирпич в количестве шести с половиной штук и красный кирпич – 12 шт. На схеме он показан желтым цветом. Из шамота выкладываем основание топливной камеры. Делаем прорези для укладки колосниковой решетки. Отверстие для решетки должно быть на 5-7 мм больше нее, чтобы расширяющийся металл не разрушил кладку. Пространство между решеткой и кирпичами (фасками) засыпаем песком.

Опытные печники советуют колосниковую решетку укладывать с небольшим, до трех сантиметров, уклоном в сторону печной дверцы.

Одним кирпичом перекрываем дверцу прочистную.

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топливника, стесываем наискось под углом 45 градусов.

Устанавливаем дверцу, используя асбестовый шнур. Размер дверцы 21х25 см.

Также размещаем сварной духовой шкаф из стали толщиной 8 мм. Шкаф своей задней частью будет находиться в топливной камере. У шкафа дверца немного меньше его высоты, то есть, приподнята, за счет чего банные камни не выпадут на пол.

Кладку выполняем по схемам-порядовкам. Для работы берем по семь кирпичей красных и шамотных.

Для девятого ряда понадобится 6,5 красных и 7 шамотных кирпичей. Выстраиваем стенки топливника.

В этом ряду уже рассмотренным выше методом «в замок» перекрываем топочную дверцу. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 стесанный клином шамотный.

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Перекрываем дверцу и заднюю часть духового шкафа. Укладываем кирпичи, соединяя топливник с ближайшим вертикально расположенным каналом. Над шкафом образуется еще один канал – устанавливаем туда дверцу.

Берем 12 красных и 9 шамотных кирпичей. Производим стесывание, как показано на схеме, также делаем выемку для варочной панели с учетом необходимых пятимиллиметровых зазоров. Укладываем варочную панель 51х34 см, раствор не используем.

Устанавливаем задвижку в ближний вертикальный канал. Для установки металлического элемента делаем прорези в кирпиче, как показано на схемах. Дальний вертикальный канал, начиная с этого ряда, раздваивается.

Задвижка в печи – фото

Для работы берем 9 шамотных и 6 с половиной красных кирпича.

Начинаем формировать декоративную нишу, для чего используем 15,5 красных кирпича. Шамот более не применяем.

Объединяем ближний канал и центральный. Используем 13,5 кирпичей.

Продолжаем кладку по порядовке. Берем 14 с половиной кирпичей.

Перекрываем дальний канал и центральный. Два кирпича над нишей стесываем наискось, чтобы сделать замковое перекрытие. Так же наискось стесываем кирпич над варочной панелью. Укладываем клиновой кирпич в замок. Расход на ряд – 18 шт.

Перекрываем печь полностью, за исключением ближнего канала. В этом канале делаем вырезы, чтобы установить задвижку 13х25 см. Над плитой еще один кирпич стесываем наискось. Расход – 16 шт.

Из 17 с половиной кирпичей делаем повторное перекрытие, оставив только дымовой канал размером 13х13 см.

Из четырех кирпичей формируем основание трубы дымохода.

С перевязкой кладем второй ряд трубы.

Видео – Описание строительства печи

Внутренние поверхности печи должны быть как можно более гладкими, чтобы на них не накапливалась сажа, поэтому в процессе кладки выступившую глину обязательно счищают или соскребают.

Как сушить печь? Примерно на неделю оставляем агрегат с открытыми задвижкам и дверцами. Не закрывая дверец, кладем в топку совсем немного топлива, чтобы чуть прогреть стенки. На следующий день повторяем операцию, увеличив количество топлива. При этом дверцы не закрываем. Когда на стенках не останется мокрых следов, а на задвижке – конденсата, печь готова к первой настоящей топке.

Видео – Печка в баню своими руками

Видео – Сушка печи

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топливника. Если пламя отклонится внутрь печи, значит, тяга есть.

Тяга зависит от дымовой трубы, которая в свою очередь должна быть в длину не менее пяти метров, если считать от колосниковой решетки. Более точно высоту дымовой трубы над крышей можно определить по картинке. Но помните, что у сырых труб тяга будет несколько слабее.

Кирпичную трубу рекомендуется в два слоя белить мелом или известью, чтобы сразу стали заметны утечки печных газов. Неисправная труба сразу ремонтируется. Над кровлей труба дымохода обязательно штукатурится, а для кладки используется раствор цементный, цементно-известковый или просто известковый, кирпич же выбирается самый качественный, без сколов, трещин, иных дефектов.

Не забывайте чистить печь – весной, если планируете топить баню летом и два раза в год, если пользуетесь постоянно. В случае появления трещин, сразу заделывайте их глиняным раствором, нанося и разравнивая его кельмой.

Видео – Как сложить печь своими руками

Видео – Укладка первого ряда кирпича

Печное отопление как способ обогрева частного домовладения популярно по-прежнему. Поскольку отыскать профессионального печника достаточно сложно, многие владельцы загородной недвижимости вынуждены осваивать строительство печей из кирпича своими руками.

Чтобы возвести отопительный агрегат в соответствии со всеми правилами и нормативами, домовладельцам нужно будет запастись соответствующими знаниями и умениями, подготовить инструменты и приобрести строительные материалы на значительную сумму.

Виды печей

Печка из кирпича своими руками для дома может быть:

• русской;
• шведской;
• голландской.

Также различают печи:

• банные;
• садовые;
• отопительные;
• отопительно-варочные;
• камины.

Русская печь

Среди печников она считается самой многофункциональной конструкцией из кирпичей. Ее оснащают местом для отдыха, получившим название лежанка. Под нею располагают варочную камеру – топку или горнило, под которой находится поддувало. Оно должно обеспечивать непрерывное горение твердого топлива. Такие печи из кирпича для дома своими руками также имеют нишу для кухонных принадлежностей и хранения приготовленной еды в горячем состоянии.

Стандартные размеры данного вида печных агрегатов: в высоту 2 метра, в длину –2,5 метра и ширину 1,5 метра. За счет внушительных размеров русская печь способна обогревать жилое пространство, площадь которого превышает 40 «квадратов». Но и у нее имеется большой недостаток – для ее функционирования требуется много твердого топлива.

Шведская печка

Ее размеры более компактны по сравнению с русской печкой. Высота шведской конструкции из кирпича составляет примерно 2 метра, а длина и ширина – не больше метра. Эта небольшая печь из кирпича своими руками предназначается:

• для обогрева помещений;
• для приготовления пищи.

Над топкой шведского агрегата помещают чугунную плиту на 2 конфорки, а сбоку располагают духовой шкаф. В процессе строительства печки в кухне сооружают плиту, а всю остальную ее часть обустраивают в другой комнате.

Серьезным недостатком конструкции является высокая степень пожарной опасности. Чтобы предотвратить возгорание, печку-шведку снабжают заслонками.

Голландская печь

Своему появлению данный тип печных агрегатов обязан русским печникам, именно они ее придумали. Предназначается «голландка» для теплоснабжения помещений. Печка очень компактна и отличается высокой степенью теплоотдачи. Чтобы полностью прогреть с ее помощью холодную комнату, потребуется 10 часов.

В период межсезонья голландская печка своими руками из кирпича способна удерживать тепло в течение суток. Ее конструкционное устройство обеспечивает высокую теплоотдачу за счет извилистого дымохода. Кроме этого, у печи имеется вместительный топливник.

«Голландку» возводят только с использованием печного кирпича, который накапливает тепло быстро, а отдает постепенно. Этот стройматериал для постройки печей стоит очень дорого.

Как выложить печь и что для этого нужно

Рассмотрев проекты печей и сделав выбор, можно приступать к следующему этапу. Помимо дизайнерского оформления, печная конструкция должна соответствовать требованиям противопожарной безопасности, поэтому так важен этап подготовки к ее строительству, который предполагает:

1. Разработку подробной схемы кладки печи с плитой или без нее.
2. Определение места установки конструкции.
3. Выбор материалов.
4. Подборку инструментов.
5. Составление сметы расходов на строительство.

Кроме вышеперечисленных мероприятий нужно определиться с количеством подсобных работников, а возможно они не нужны.

От того, насколько грамотно разработан проект дома с печным отоплением , зависит конечный результат строительства. Сейчас можно не разрабатывать схемы - чертежи печи своими руками, а приобрести готовую документацию. При выборе такого проекта необходимо убедиться в достоверности цифр, указанных в нем, также не помешает удостовериться в наличии поэтапного подробного описания проведения строительства.

Когда выбирают место размещения печи, прежде всего, обращают внимание на площадь помещения и конструкцию печи. Поскольку процесс как выложить печь из кирпича на даче или в доме имеет много нюансов, опытные печники советуют начинающим умельцам строить уменьшенные макеты будущих агрегатов.

Благодаря этому можно подготовиться к предстоящей кладке и минимизировать ошибки и просчеты. Когда выбираются сложные конструкции печей - кладка печей своими руками для малоопытных мастеров может оказаться непосильным делом. В таком случае следует обратиться за помощью к профессионалам.

Выбор и приобретение стройматериалов

Вне зависимости от того, какой вид печи предстоит возвести, используются одни и те же материалы – это кирпичи, глина, песок. Основное внимание нужно уделить выбору кирпича.

В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

• ручной формовки;
• керамический;
• огнеупорный;
• силикатный.

Для облицовки агрегата пользуются керамическими изделиями. Желательно приобретать кирпич М-250 или М-500, который стоит дороже, но более однороден, чем дешевая продукция. Он способен выдерживать многократные циклы нагревания – охлаждения. Дорогой кирпич имеет еще одно преимущество – превосходные формовочные свойства и декоративные качества.

Песок, когда возводится своими руками печка из кирпича для дачи или частного домовладения, нужно брать чистый, без мусора и разных примесей и поэтому его нужно просеять через сито.

Глина для печных агрегатов бывает нормальной, тощей или жирной. От того, какая ее разновидность выбрана, зависят пропорции подготовки раствора и технология кладки кирпичей. Печники предпочитают использовать глину, имеющую нормальную жирность.

Подготовка инструментов

Чтобы сложить своими руками печь на даче или в жилом доме, потребуются разные инструменты: строительные, измерительные и вспомогательные.

Из строительных инструментов нужны:

• для обрезки кирпичей – болгарка;
• для просеивания песка – металлическое сито с ячейкой не больше 2 миллиметров;
• совковая лопата;
• для уплотнения раствора – расшивка;
• для кладки смеси – комбинированная керма;
• перфоратор плюс насадка-миксер к нему;
• для рубки кирпичей – молоток-кирка.

Также надо подготовить измерительные инструменты:

• рулетка длиной минимум 5 метров;
• для контроля вертикальности – отвес;
• деревянная печная линейка длиной около метра;
• для проверки ровности укладки – правило (между ним и стеной не может быть щелей);
• строительный и гибкий уровни.

К вспомогательным инструментам относятся ведра, емкости и т.д.

Обустройство основания для кирпичной печи

Когда кладем печь своими руками, в первую очередь обеспечивают расстояние между дымоходной трубой и перекрытием кровли, равное минимум 15 сантиметров. Потом можно приступать к разметке фундамента, который должен превышать параметры печной конструкции во все стороны на 15 сантиметров.

Лучше его сформировать при обустройстве общедомового основания. Чтобы печь служила долго, ее фундамент не должен быть связан с основанием домовладения. Дело в том, что их естественная усадка отличается по причине разной степени нагрузок.

Сначала котлован заливают бетоном, а потом фундамент под печь возводят из кирпичей. Предварительно ставят деревянную опалубку.

Когда основание готово, его верхний уровень должен быть ниже напольной поверхности на 19 сантиметров. Фундамент не сооружают для камина, но выполняют расчет нагрузки на пол верхних этажей. Основание непременно гидроизолируют, используя рубероид или толь.

Кладка печи из кирпича для дома

В первую очередь нужно изучить чертежи печки своими руками из кирпича. Потом готовят раствор и кладут первый ряд при помощи шпателя и мастерка. Часто начинающие домашние умельцы уверены, что не следует «жалеть» раствор. В действительности, наоборот - чем слой тоньше, тем прочнее будет кирпичная кладка.

Работу выполняют следующим образом:

1. Одной рукой удерживают кирпич на весу.
2. Нанося легкие удары, делают отметку места скола.
3. Держа кирпич на весу, выполняют его резкую и точную рубку на части согласно нанесенным отметкам.
4. Когда возводят своими руками печь на дровах для дачи или дома, первый ряд нужно выложить безукоризненно. Сначала кладут наружный ряд из кирпичей, потом середину, а швы тщательно заполняют раствором, не допуская образования пустот.
5. Начальные ряды строят из целого материала, при этом вертикальные швы совпадать не должны. Но дальше кирпичи нужно разрубать. Их укладывают рубленой стороной внутрь массива конструкции. Этот момент важен при сооружении дымоходных каналов и топливника. Дело в том, что сколы будут местом, где скапливается сажа, засоряющая дымоход.

Особенности строительства арок и сводов своими руками

Когда сооружают арки и своды, также пользуются чертежами кирпичной печи своими руками для дачи или другого строения. Кирпичи укладывают по технологии постепенного напуска, причем толщиной не меньше двух рядов.

Толщина подобного перекрытия не может составлять менее 2-х рядов. Для отверстия топки используют «замковую» выкладку или кладку методом «перемычки» - кирпичи устанавливают на металлический уголок вертикально. Изделие из металла можно поменять на деревянный каркас.

Для сооружения трубы используют силикатный кирпич, способный выдерживать перепады температур и атмосферные осадки. Он устойчив к кислотной среде, образующейся при соприкосновении дыма и водяных паров. Важно, чтобы в дымоходе не было неровностей и сколов. Когда печная конструкция готова, через 2 – 3 недели проводят контрольную топку.

Большие и маленькие печи своими руками из кирпича в частных домах популярны. Но главное возвести агрегат правильно, чтобы он прослужил десятки лет.

Большинства кирпичных печей, использующихся для дома, имеет принципиально одинаковую конструкцию и технологию изготовления. Поэтому, какой бы тип из кирпича вы ни выбрали, необходимо придерживаться определенных правил и требований по ее изготовлению. Это относиться и к месту ее установки, и к материалу, используемому при монтаже, но, главное, к технологии укладки кирпича.

Выбираем место, где будет стоять печь

В первую очередь необходимо определиться с местом под печь. Она должна быть установлена на такой позиции, чтобы не только обогревать максимально возможную площадь, необходимо соблюдать и правила безопасности.

Между стропилом и дымоходом должен соблюдаться зазор не менее чем в 15 см. Кроме того, сильно нагревающиеся части печки также должны быть удалены от стен, потолка и других пожароопасных элементов.

Существует несколько основных схем для небольших помещений, как можно разместить разные типы печей. Как правило, печь из кирпича для дома, проекты которой предусматривают расположение таким образом, чтобы отапливать как можно большее количество помещений, ставится на стыке двух-трех комнат, при этом одна из них является кухней. Исключение составляет только печь-камин, которую обычно устанавливают в самой большой комнате, на противоположной входу стене.

Требования безопасности к месту установки

По причине того, что печь из кирпича для дома устанавливается на фундамент, специально для нее залитый, необходимо подобрать место таким образом, чтобы не пришлось пилить потолочный и подпольные лаги. Отдельное основание, не связанное с фундаментом дома, требуется практически во всех случаях, даже если печь была спроектирована вместе с домом.

Исключение можно сделать только для некоторых видов печей, имеющих небольшой конструктивный вес. Так, например, низкая и широкая варочная печь из кирпича для дома, проекты которой предполагают использование минимальное количество материала, устанавливается только на теплоизоляцию.

Если пол стоит на лагах, неплохо перед установкой печи укрепить напольное покрытие с помощью дополнительных перемычек. В случае, если под домом заложен монолитный фундамент, то дополнительное основание выполнять необязательно, достаточно подложить подстилку и можно выкладывать кирпич.

Труба должна отстоять от конька крыши не менее чем на 1,5 м и быть его выше на 0,5 м.

Когда место будет определено, можно выложить на полу периметр из кирпичей для лучшего представления, как это будет выглядеть в будущем.

Фундамент

Как правило, печь из кирпича для дома, своими руками сложенная, используется в деревянных домах, установленных на ленточных или В этом случае требуется выполнение полноценного железобетонного или, если планируется печь на шанцах, ленточного забутованного основания.

После того как место, на котором будет стоять печь для дома из кирпича, определено, необходимо выполнить фундамент. От того, насколько качественно он будет залит, зависит надежность и равномерность кладки, а также внешний вид будущей печи. Поэтому к заливке основания стоит подойти с должным вниманием.

Основание заливают на 5 см шире по всем сторонам, чем будущая печь, по общей технологии изготовления фундаментов. Если используются современные материалы, например, «Изоспан Д», достаточно проложить два слоя гидроизоляции: на песчаную подушку под основание и поверх самого фундамента. Другой способ выполнить гидроизоляцию: поверх верхнего слоя рубероида укладываются листы асбеста высотой в 4-6 см. Затем и, последним слоем, войлок, замоченный в очень жидком кладочном составе. После просыхания войлока можно укладывать кирпичи.

Основные правила при укладке кирпичной печи

Если вы хотите сложить печку так, чтобы она прослужила как можно дольше, не требуя ремонта, а уж тем более перекладывания, необходимо соблюдать некоторые требования к используемым материалам и технологии укладки.

Печь из кирпича для дома, своими руками построенная, нагревается по всему телу довольно неравномерно. Особенно высокие температуры в районе топки, что обуславлено использованием различного материала для кладки. Во-первых, это позволит существенно сэкономить на сырье, так как для некоторых частей печи можно использовать более дешевый материал. Во-вторых, использование по всему телу печи глиняно-песочной смеси необоснованно. Подобный раствор имеет особенность сильно впитывать в себя влагу, что приводит к разрушению кладки в местах, не подвергающихся нагреву и просушке.

Требования к кладке кирпича

При выборе кирпича обратите внимание на его качество, которое можно определить даже визуально. Хороший, качественный кирпич отличается розоватым оттенком и чистым звонким звуком. Не стоит выбирать для кладки печи для дома из кирпича (фото ниже) оранжево-красный материал - это недожженное сырье, а вот фиолетовый оттенок говорит о пережженном кирпиче.

Первые ряды подтопочной части укладывают из обычного красного кирпича с раствором на основе цемента.

Топка и часть конвектора в местах наибольшего нагрева выполняется из смешанной кладки обычного печного и При этом используется глиняно-песочный раствор.

Часть печи, которая также нагревается, но не выше 200 градусов, выполнятся хоть и с применением керамического кирпича, но уже на цементной смеси.

В верхней части дымохода, там, где температура нагрева не превышает 80 градусов, опять используется обычный красный кирпич.

Разновидности кирпичных печей

Существует несколько основных типов печей:

• отопительная, предназначена исключительно для обогрева помещения, поэтому занимает минимум полезной площади;
• варочная, предназначенная только для нагрева плиты, такую печь можно использовать даже в летнее время, так как она сильно не нагревает окружающий воздух;
• Отопительно-варочная, сочетающая в себе характеристики двух предыдущих видов. Наиболее распространенный вариант при изготовлении печи для дома из кирпича (фото ниже);
• печь-камин, использующая не только в целях отопления помещений, но и в качестве декоративного элемента для интерьера комнаты.

Отопительная или голландская печь

Исполнение печи для дома из кирпича, чертежи для которой приведены ниже, самое несложное, благодаря минимуму конструктивных элементов при ее изготовлении. К тому же, такая печь предполагает наименьший расход топлива.

Одним из основных достоинств является возможность вписать ее практически в любое помещение. При этом подобная печь из кирпича для дома прогревается достаточно быстро, всего за 1,5-2 часа, правда, и остывает довольно скоро в сравнении с другими типами печей.

Из недостатков можно отметить достаточно низкий коэффициент полезного действия - менее 40%. Кроме того, чтобы встроить в нее водонагреватель, придется основательно поломать голову. Проблема в том, что поток горячего воздух, который движется в печи, нельзя нарушать включением дополнительных элементов. Это приводит, во-первых, к большому снижению КПД, во-вторых, к появлению большого количества сажи.

Варочные печи

"Варочная" совсем не значит, что эта печь не способна обогреть жилье, с помещением до 50 кв. м она вполне может справиться. Однако, главная ее функция все же приготовление пищи, поэтому основной жар уходит именно на нагрев толстой чугунной плиты с двумя конфорками. Чугун используется для повышения теплоотдачи.

Основное достоинство такой печи - возможность приготовления еды в местности, где бывают частые перебои с электричеством, к тому же на живом огне любая пища получается гораздо вкуснее. Выгодна установка подобной печи из кирпича для дома, на дровах, и для приготовления корма скоту и птице, запаривания злаков и сушки сухофруктов. Кроме того, конструкция печи предполагает использование ее в летнее время, когда излишнее тепло в доме совершено не нужно.

Недостаток варочной печи - ее нереально использовать для полноценного обогрева в зимнее время. Даже если увеличить общие габариты устройства, это не усилит ее эффективность. Поэтому в качестве альтернативы применяют общепринятый вариант, который совмещает в себе преимущества обоих видов, при этом удачно компенсируя их недостатки.

Отопительно-варочные печи

Самым предпочтительным вариантом для постоянного жилья являются печи для дома из кирпича отопительно-варочные, совмещающие в себе все функции этих устройств. Кроме того, такие печи можно легко сориентировать в помещении для получения максимально эффективного прогрева жилища, а стандартный набор основных характеристик можно дополнить духовкой, нишей для просушки, лежаком и водяным баком. Все зависит от конструкции отопительно-варочной печи, которую вы выберите.

Для отопления в подобных печах используется канальная или колпаковая конструкция, каждая из которых имеет свои преимущества. Канальная печь из кирпича для дома, на дровах, прогревает помещение быстрее, в то время как колпаковая - позволяет поддерживать оптимальную температуру продолжительное время. Поэтому для жилого дома лучше использовать вариант, который совмещает в себе две эти конструкции.

Традиционная русская печь

Самая распространенная - это русская печь, которую можно использовать в двух различных режимах. В летнее время она применяется исключительно для процесса готовки, благодаря тому, что отопительные каналы закрыты дополнительной заслонкой и горячий газ уходит сразу в дымоход. В зимнее время заслонку открывают, что обеспечивает прогрев помещения. В русскую печь, как правило, встраивается духовка, которая является своеобразным дополнительным аккумулятором тепла.

Нередко к печи для дома из кирпича дополнительно пристраивается лежак с обогревом за счет применения колпаков, которые выполняются без потери КПД всего устройства.

Недостатком русской печи в основном являются ее довольно внушительные размеры за счет выноса варочной поверхности отдельно от тела.

Печь-шведка

Еще один вариант Это более компактное устройство, в котором варочная панель прячется в углубление. Кроме того, дополнительно над плитой имеется специальная ниша для сушки различных трав, ягод и прочих продуктов.

Как еще называют такие печи для дома из кирпича - «шведка».Подобное устройство имеет массу преимуществ в сравнении с другими печками. Благодаря своей конструкции устройство обладает самым высоким коэффициентом полезного действия - более 60%, так как отопительные каналы идут во всю печь из кирпича для дома.

Существует большое количество разнообразных печей, которые могут служить как только для отопления, так и для обогрева дома и приготовления пищи. Некоторые - достаточно объемные и массивные, другие - компактные, и для конкретного помещения выбирается нужный вариант, который будет наиболее эффективен для данной площади. Кроме этого, любая из печей должна устанавливаться с обязательным учетом разработанных специалистами требований согласно СНиП 41–01-2003.

В условиях современного информационного пространства кирпичные печи для дома чертежи с порядовками можно всегда найти в интернете. Однако, необходимо помнить, что самостоятельно возвести это строение – достаточно сложно, так как у каждого печника есть свои наработки и профессиональные секреты, которые приобретаются только с опытом работы.

Критерии выбора кирпичной печи

Если все-таки решено произвести подобную работу самостоятельно, то необходимо определиться с моделью — со знанием дела, обратив внимание не только на внешний вид и конструкцию печи, но и на ее обогревательные способности применительно к помещению, которое она должна будет отапливать.

При выборе печи по размеру нужно учитывать, что боковые ее стенки отдают больше тепла, чем передняя и задняя. Этот фактор необходимо предусмотреть, планируя установку печки в том или ином месте.

Печи подразделяют не только по функциональности, но и по ее форме. Они могут быть прямоугольными, Т-образными, с выступом в виде лежанки или кухонной плиты и другими.

Печи могут быть использованы только для обогрева жилых комнат и устанавливаться, например, между гостиной и спальней, выполнять несколько функций и служить разделительной стеной между жилыми помещений и кухней.

Для помещений с небольшой площадью не стоит выбирать слишком массивные строения. Хотя многие из них многофункциональны, но при этом займут слишком много полезного места, которое может быть использовано для других нужд.

Естественно, большую роль играет и месторасположение обогреваемой комнаты в доме, а также степень утепления всего здания.

Таблица выбора печи в зависимости от от апливаемой площади и расположения комнат:

Все эти критерии должны быть заранее определены, и, опираясь на них, следует делать выбор в пользу одной или другой модели.

Виды печей из кирпича

Как уже говорилось выше, конструкция печей может быть разной - и весьма сложной для возведения, и достаточно простой. Самые известные из моделей - это «голландка», «шведка», «русская». Широкой популярностью пользуются модификации, названные именами их конструкторов. Так, весьма распространены печи Быкова, Подгородникова, Кузнецова и других мастеров.

• Существуют отопительные печи, не имеющие варочной плиты и других элементов, а состоят только из стен, в которых проходят дымоотводные каналы, топки, поддувальной и очистных камер.

• Отопительно-варочные печи имеют в своей конструкции плиту для приготовления пищи, иногда - духовку, водогрейный бак и сушильную камеру.

• Еще одним видом отопительного строения является печь-камин, которая имеет в своей конструкции две топки - каминную и печную. Эту модель можно использовать, протапливая только одну из топок или обе одновременно.

• Существуют и печи, включающие в себя весь комплекс, необходимый для жизнедеятельности человека как в летний, так и в зимний период. Нередко они оснащены обогреваемой лежанкой, которая вполне может служить основой для кровати.

Возможно, вас заинтересует информация о том, что собой представляет

Цены на готовые отопительные печи

отопительные печи

Выбор места для установки печи

Немаловажно предусмотреть и правильное место установки печи. Оптимальным местом является перекрестье стен дома. Если он не имеет большой площади, то такой печкой можно обогреть все комнаты одновременно. Желательно, чтобы сооружение находилось недалеко от входа в здание, так как тепло, исходящее от него, будет создавать преграду для холодного воздуха, идущего от входной двери. Кроме этого, если дверца топки выходит в прихожую, то проще доставлять к ней топливо, не пронося его через весь дом.

При выборе места, нужно учесть и еще несколько факторов, имеющих важное значение для эксплуатации печи:

• Строение должно быть установлено таким образом, чтобы был свободный доступ к любой из его стенок - это необходимо учесть для беспрепятственного контроля за целостностью стен и для очистки камер.
• При возведении печи необходимо предусмотреть для нее отдельный фундамент, не соединенный с основанием дома.
• Дымоходная труба должна проходить между балок чердачного перекрытия и не наткнуться на них при ее поднятии - это предусматривают при постройке дома, а если печь возводится в готовом здании, то до закладки фундамента под нее .
• В целях пожаробезопасности, на полу перед топочной дверцей должен обязательно располагаться жаростойкий настил из металлического листа или керамической плитки.

Базовая конструкция кирпичной печи

Чтобы знать, как работает каждый из элементов печи, и для чего он предназначен, нужно рассмотреть базовую конструкцию отопительного сооружения:

• Топливная камера предназначена для закладки и сжигания топлива. Она отделена от поддувальной камеры колосниковой решеткой и соединена с внутренними каналами, по которым следует дым и горячие газы через всю печь, перенаправляясь в трубу дымохода.
• Поддувальная камера обеспечивает регулируемую подачу воздуха в топку и является сборником золы от сгоревшего топлива, поэтому требует периодической очистки.
• Духовой шкаф, варочная плита и бак для нагрева воды — эти элементы встраиваются в отопительно-варочные печи.
• Очистные камеры необходимы, так как в них собирается сажа, которая осыпается со стенок дымоходных каналов, проходящих внутри печи. С помощью их и производится периодическая очистка печи для поддержания нормальной тяги.

• Дымоходные каналы, проходящие внутри печи, могут иметь различную конфигурацию в разных моделях. Горячие газообразные продукты сгорания , проходя по ним, нагревает стены печи, которые отдают тепло в комнату.
• Каналы направляют дым с продуктами горения в дымоходную трубу, расположенную в самом верху печи и выходящую затем наружу здания.

Одним из важнейших условий эффективной работы печи является хорошая тяга, которая достигается качественной кладкой с соблюдением схемы-порядовки и периодической очисткой в сооружения в процессе эксплуатации. Кроме этого, необходимо соблюсти необходимую высоту дымоходной трубы и правильное ее расположение на крыше.

Возможно, вас заинтересует информация о том, почему

Материалы для постройки печи

Важным вопросом для долговечного функционирования печи является выбор качественных материалов для ее кладки, поэтому не стоит на них экономить. Для возведения строения потребуется:

• Красный огнеупорный кирпич, количество которого определяется выбранной моделью. Нужно помнить, что это материал достаточно хрупкий, поэтому его транспортировку и выгрузку нужно проводить крайне аккуратно.
• Шамотный кирпич используется для кладки топочной камеры, непосредственно контактирующей с огнем . Его потребуется от 40 до 200 штук, но точное количество можно узнать из схемы выбранной модели. Этот вид кирпича способен выдержать температуру в 1450–1500°, он долго держит тепло, постепенно отдавая его стенам печи.
• Не обойтись в поднятии печи и без раствора для кладки кирпича, который изготавливается на основе глины. Печники советуют применять боровичевский состав раствора - он достаточно пластичен в процессе кладки и огнеупорен при эксплуатации.
• Чугунные элементы - это дверцы для топки, поддувала и очистных камер, задвижки и колосник. Если поднимается отопительно-варочная печь, то потребуется одно— или двухконфорочная плита, духовой шкаф и бак для нагрева воды, предусмотренные конструкцией.

• Стальная проволока для закрепления чугунных элементов в кладке.
• Асбестовый шнур или лист - для прокладки между кирпичом и металлическими деталями.

Возможно, вас заинтересует информация о том, чтобы сделать из нее чугунную печь

Теперь, познакомившись с некоторыми нюансами постройки печи, можно рассмотреть несколько моделей, которые должны быть доступны для кладки даже новичкам.

Отопительная печь В. Быкова

Эта печь предназначена только для отопления, так как в ней не предусмотрена установка плиты или духовки. Однако, несмотря на это, она достаточно популярна для домов, имеющих небольшую площадь, так как она компактна – занимает мало места, но при этом способна обогреть даже три комнаты.

Размер строения составляет 510 × 1400 мм, при его высоте без трубы в 2150 мм. Если брать размер в кирпичах, то он составляет 2 × 5½ кирпича.

Печь достаточно проста в кладке, так как не имеет сложных внутренних конфигураций. На внешний вид она вообще напоминает толстую стенку, поэтому сам конструктор назвал ее «толстой теплой стеной». Теплоотдача от всего строения составляет 2400 ккал/ч, но при этом на боковые стены приходится по 920 ккал/ч, а на переднюю и заднюю ее часть всего по 280 ккал/ч. Сечение дымоотводного канала составляет 130 × 260 мм.

Благодаря своей малой ширине, печь прекрасно вписывается между двумя комнатами, выходя передней частью в третью, например, в прихожую, и является не только разделителем для двух помещений, но и источником тепла для них.

Вся конструкция этой модели разделяется условно на два отделения - это верхнее газоотводящее и нижнее - топочное. В нижней части проходят два канала - восходящий и нисходящий. Они помогают нагревать топочную часть печи и выравнивать температуру во всем строении, предотвращая его перегревание.

Верхняя часть печи выполнена в виде колпака, разделенного , на пять вертикальных, нисходящих и восходящих каналов, которые на ⅔ перекрываются горизонтально уложенными в кладку кирпичами. Они создают своеобразное сито, задерживающее выход тепла напрямую в трубу. Стенки каналов не только направляют нагретый воздух в нужном направлении, но и значительно увеличивают внутреннюю площадь поверхности печи. Эти факторы повышают КПД отопительного строения, что приводит к большей теплоотдаче. Ей же способствует устанавливаемая в верхней части строения задвижка, которая регулирует выход теплого воздуха в трубу.

Для этой модели печи понадобятся следующие материалы:

• Красный огнеупорный кирпич — 407 шт.
• Белый шамотный кирпич ША -8 — 197 шт.
• Топочная дверца 210×250 мм — 1 шт.
• Дверцы прочистки 140×140 мм — 2 шт.
• Колосниковая решетка 250×252 мм -1 шт.
• Дымоходная задвижка 130×250 мм -1 шт.
• Металлический лист дл я настила перед топкой, размером 500 ×700 мм -1 шт., вместо листа может быть уложена керамическая плитка.

Цены на готовые топки для кирпичные печей

Топка для кирпичных печей

Порядовка печи Быкова

Кладка печи происходит на подготовленный для нее фундамент, который должен иметь размер больший основания печи на 100 ÷120 мм в каждую сторону. Фундамент по высоте должен быть ниже чистового пола на два ряда кладки. Перед началом кладки он простилается слоем гидроизоляции – рубероида.

Порядовка	Описание работ
	По данной схеме представлены два нулевых ряда, которые находятся ниже уровня чистового пола. Для каждого из рядов потребуется 22 красных кирпича.
	Кладка, расположенная на одном уровне с чистовым полом, а также вмонтированный перед топкой металлический лист. Поверхность пола вокруг печи облицовывается жаростойкой керамической плиткой.
	1 ряд - формируется поддувальная камера. На входе в нее устанавливается стесанный кирпич, что облегчает выборку отходов сгорания. Для кладки этого ряда нужен 21 кирпич.
	2 ряд - при его кладке устанавливается дверца поддувала и продолжает формироваться сама камера. Для кладки этого ряда потребуется 20 кирпичей.
	3 ряд - продолжает формироваться поддувальная камера. Проволока, закрепленная на ушках дверцы, вмуровывается в швы кладки. Для ряда будет нужно 19 целых кирпичей и 2 по ⅓ кирпича, которые укладываются около установленной дверцы.
	4 ряд - кирпичами перекрывается передняя часть поддувальной камеры вместе с установленной дверцей. В задней части конструкции начинает формироваться основание поворотного колодца. На этот ряд уйдет 12 целых, 6 в ¾ и 2 в ½ кирпича.
	5 ряд - над поддувальной камерой из шамотного кирпича формируется основание топливной камеры. В передней и задней части основания укладываются стесанные кирпичи, по которым отходы горения будут соскальзывать в зольно-поддувальную камеру через устанавливаемую на этом же ряду колосниковую решетку. Между ней и кирпичами должен обязательно оставляться зазор в 5 мм. На этом же ряду монтируется дверца топливной камеры. Потребуется 17 целых и два по ⅓ кирпича.
	6 ряд - начинают формироваться стенки топливной камеры, продолжает выкладываться дымоотводный колодец. Используется 11 штук шамотного кирпича.
	7 ряд - дымоотводный колодец разделяется надвое двумя кирпичами. Кирпичи над колодцем должны быть стесаны. В результате кладки образуется основание двух вертикальных каналов - восходящий и нисходящий. В данном ряду использовано 11 целых, 2 в ½ и 4 срезанных наискось по всей ширине шамотных кирпича.
	8 ряд укладывается по схеме, повторяя предыдущий, отличием является только направление кирпича. На ряд уйдет 15 кирпичей.
	9 ряд - двумя кирпичами перекрывается дверца топливной камеры. На этот ряд потребуется 16 шамотных кирпичей. Задняя часть печи кладется по схеме.
	10 ряд - кирпичи укладываются по схеме с соблюдением их направления. На этот ряд нужно 16 кирпичей.
	11 ряд - кирпич на задней стенке топки и на входе в ниспадающий канал должен быть стесан сверху, в остальном работа ведется по схеме. На ряд потребуется 12 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
	12 ряд - идет объединение ниспадающего дымоотводного канала и топливной камеры. Для ряда нужно 13 целых и 2 в ½ шамотных кирпича.
	13 ряд кладется, согласно представленной схеме, и в нем используется 10 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
	14 ряд тоже укладывается по схеме, потребуется 10 целых и 6 в ¾ кирпича.
	15 ряд - используя подготовленные кирпичи, размером ¾, устраивается сужение топливной камеры, объединенной с нисходящим каналом. Общее количество используемых кирпичей 7 целых и 14 штук в ¾.
	16 ряд - кирпичами полностью перекрываются объединенный нисходящий канал и топливная камера. Этот и следующий ряд делят строение на две части - газовоздушную верхнюю и топливную нижнюю. Для ряда используется 17 целых, 4 в ¾ и 2 в ½ кирпича.
	17 ряд выкладывается из красного кирпича. В нем оставляется отверстие восходящего канала, по его краям монтируются стесанные наискосок кирпичи. Используется 14 целых, 6 в ¾ и 2 в ½ кирпича.
	18 ряд - формируется горизонтальный канал печи, он является основой для монтажа пяти каналов, которые будут идти вертикально. На этом же ряду устанавливается дверца прочистной камеры. Для ряда необходимо 8 целых, 2 - ½, 2 - ¼ и 4 в ¾ кирпича.
	19 ряд - идет формирование первого вертикального канала, верхней части строения. Он будет продолжением восходящего канала нижней топочной части печи. Кирпичи, формирующие этот канал, нужно снизу стесать наискосок. Используется 11 целых и 4 в ¾ кирпича.
	20 ряд - начинает формироваться второй вертикальный канал таким же образом, как и первый. Между первым и вторым каналами монтируется полкирпича. Эта часть в этом ряду и в последующих имеет двойное назначение - является основой для следующего ряда и формирует в кладке окошки для теплообмена со стенами и поддержания нормальной тяги. В ряду используется 7 целых, 3 в ½ и 8 в ¾ кирпича.
	21 ряд - в нем формируются третий, четвертый и пятый каналы. Кирпичи, укладываемые в основание разделяющих каналы стенок, снизу стесываются, как и в предыдущих случаях. Для ряда понадобится 11 целых, 5 в ½ и 4 в ¾ кирпича.
	22 ряд кладется по схеме с соблюдением формирования каналов. Для ряда нужно 11 целых и по 4 штуки ½ и ¾ кирпича, в общей сложности 17 штук.
	23 ряд тоже кладется по схеме и для него нужно подготовить 12 целых, 4 в ½ и 4 в ¾ кирпича.
	24 ряд - на этом ряду завершается кладка стенки между вторым и первым вертикальными каналами. Верхний кирпич в стенке стесывается с двух верхних сторон наискосок. Для ряда потребуется 9 целых, 3 в ½ и 8 в ¾ кирпича. В общей сложности нужно использовать 18 кирпичей, некоторые из которых разделяются надвое.
	25 ряд - в нем завершают кладку стенки между вторым и третьим вертикальными каналами. Верхний кирпич в стенке сверху стесывается с двух сторон. Для кладки потребуется 10 целых, 4 в ¾ и 5 в ½ кирпича.
	26 ряд - завершение кладки стенки между третьим и четвертым вертикальными каналами. Верхний кирпич стенки также стесывается с двух сторон. Нужно подготовить 10 целых, 4 в ¾ и 4 в ½ кирпича.
	27 ряд - работа идет по схеме, и для нее требуется 9 целых, 4 в ¾ и 4 в ½ кирпича.
	28 ряд - в нем используются кирпичи, изготовленные в ¾ от цельного кирпича - ими формируется горизонтальный канал для дымовых газов, который и называют колпаком. Для ряда используется 4 целых,14 штук - ¾, 4 стесанных наискось по всей толщине.
	29 ряд - в нем сформированный в предыдущем ряду канал перекрывается полностью, за исключением проема, оставляемого для дымоходной трубы. Для его кладки потребуется 17 целых, 4 - ¾ и 2- ½ кирпича.
	30 ряд также выкладывается сплошным, по схеме, кроме проема для дымохода. В нем используется 6 целых и 20 в ¾ кирпичей.
	31 ряд выкладывается по схеме и для него подготавливается 17 целых, 4 в ¾ и 2 в ½ кирпича.
	32 ряд - начинает выкладываться первый ряд дымоходной трубы, для него понадобится 5 целых кирпичей.

Печь-камин «шведка» А. Рязанкина

Достаточно популярна, благодаря своей эффективности, отопительно-варочная печь типа «шведка». Ее конструкция способствует быстрому нагреву помещений и позволяет не только отопить дом, но и приготовить обед.

Внешний вид «шведки» Рязанкина

Такую печь обычно устанавливают между кухней и жилой зоной дома, располагая ее таким образом, чтобы варочная плита и духовка были повернуты в сторону кухни. В некоторых конструкциях «шведки» со стороны, предназначенной для обогрева гостиной или спальни, предусмотрен камин. Именно этот вариант и стоит рассмотреть, так как он отлично подойдет как для просторного, так и небольшого строения, а, как известно, многие владельцы частных домов мечтают о камине в одной из жилых комнат.

Эта модель печи отапливается дровами, имеет размер 1020 × 890 мм по периметру и 2170 мм в высоту без учета трубы. При этом нужно предусмотреть и то, что портал камина будет выступать за пределы строения на 130 мм. Фундамент должен быть больше размеров основания печи и составлять 1040 × 1020. Мощность «Шведки» достигает 3000 ккал/час.

Для возведения этой модели печи потребуются следующие материалы:

• Красный кирпич, без учета кладки трубы — 714 шт.
• Поддувальная дверца 140×140 мм — 1 шт.
• Дверца для топочной камеры 210×250 мм — 1 шт.
• Дверца для прочистных камер 140×140 мм — 8 шт.
• Духовой шкаф 450×360×300 мм — 1 шт.
• Двухконфорочная чугунная плита 410×710 мм — 1 шт.
• Колосниковая решетка 200×300 мм — 1 шт.
• Задвижка на дымоход 130×250 мм — 3 шт.
• Стальной уголок 50×50×5×1020 мм — 2 шт.
• Стальная полоса 50×5×920 мм — 3 шт.
• Стальная полоса 50×5×530 мм — 2 шт.
• Стальная полоса 50×5×480 мм — 2 шт.
• Решетка для камина, ее можно изготовить самостоятельно из арматурных прутьев.
• Металлический лист дл я настила перед топкой 500×700 мм — 1 шт.
• Асбестовый лист или шнур для укладки между металлическими элементами и кирпичом кладки.

Кладка печи

На представленных схемах подробно показано расположение всех чугунных элементов печи-камина, а описание кладки поможет избежать ошибок на некоторых, достаточно сложных, этапах работы.

Опытные мастера-каменщики рекомендуют выполнить кладку всей печи для начала насухо, то есть без раствора, придерживаясь схемы и разбираясь в конфигурации каждого из рядов. Особенно этот процесс важно провести новичкам, которые едва знакомы с работой печника.

Еще одной хитростью опытных мастеров является предварительная подгонка и кладка каждого из рядов без раствора в процессе работы. Любой ряд сначала выкладывается, и, если есть необходимость, отдельные кирпичи срезаются или подтесываются , а затем уже производится их кладка на раствор.

Такой подход несколько замедлит работу, но позволит выполнить ее намного качественнее, без ошибок, способных негативно повлиять на создание нормальной тяги.

Выполняя кладку, под рукой нужно держать не только схему каждого из рядов, но и чертеж печи в разрезе. Он также будет в помощь – позволит представить все проходящие внутри каналы и конструкцию топок.

Итак, кладка производится следующим образом:

Порядовка — с 1 по 6 ряд

• Первый, сплошной ряд печи, укладывается на на стеленный на готовый фундамент рубероид. Очень важно выложить ряд идеально ровно и правильно, так как от него будет зависеть качество кладки всей конструкции. Поэтому сначала стоит полотно рубероида разметить с помощью линейки, угольника и мела, вычертив на нем форму основания печи, соблюдая размеры. Затем, опираясь на схему и соблюдая конфигурацию укладки кирпича, производится сборка первого ряда насухо, а затем – кладка на раствор.
• 2 ряд. В нем закладываются металлические элементы, состоящие из отрезков арматуры, на которые в дальнейшем будет зафиксирована с помощью сварки каминная решетка , или же этот декоративный элемент вм уровывается полностью. Остальная кладка осуществляется по схеме.
• 3 ряд. На этом этапе монтируются дверцы первой очистной и поддувальной камеры, предварительно обмотанные асбестовой веревкой или обложенные отрезками асбеста. Для фиксации дверец на местах используется проволока, которую продевают в специальные петли-ушки чугунной рамы. Далее, проволоку располагают в швы кладки, где она закрепляется раствором и прижимается верхним рядом кирпичей. Временно, до окончательного закрепления, дверцы с двух сторон подпираются кирпичами.

• 4 ряд. Работа идет по схеме, но ряд примечателен тем, что дверцы с двух сторон фиксируются кладкой, которую нужно вывести идеально ровно. Швы в этой области могут быть на два - три миллиметра шире, из-за вмурованной в них проволоки.
• 5 ряд рекомендовано выкладывать с применением шамотного огнестойкого кирпича, так же, как и все стенки топочной камеры. На этом же ряду монтируется колосниковая решетка и коробка духовки, которую обматывают или обкладывают асбестом, во избежание ее преждевременного прогорания.

• 6 ряд. На этом ряду устанавливается топочная дверца, обвернутая асбестовым шнуром, и с зафиксированными в ней отрезками проволоки.

• 7 ряд. Кладка производится по схеме, над выложенными стенками камина монтируется стальная полоса, которая послужит опорой для следующего ряда кладки. Ее укладывают ровно или в виде полуарки, заранее придав ей нужную форму.
• 8 и 9 ряды выкладываются согласно представленной схеме.
• 10 ряд. Укрепляется передняя стенка печи, так как далее в этой части строения будет монтироваться чугунная варочная плита. На стенку с помощью двух проволочных крючков закрепляется стальной уголок, затем на место монтажа плиты укладываются отрезки асбестового листа, и устанавливается сама плита. В этом же ряду закрепляется дверца еще одной очистной камеры.
• 11 и 12 ряды выкладываются по схеме без установки металлических элементов. На двенадцатом ряду идет перекрытие дверцы очистной камеры.

Порядовка — с 13 по 24 ряд

• С 13 по 15 ряды кладутся по разработанной схеме, строго придерживаясь конфигурации кладки кирпича.
• 16 ряд. Завершается устройство стенок камеры, расположенной над варочной плитой, которая перекрывается металлическими полосами. Они послужат основой для кладки кирпичей следующего ряда.
• 17 и 18 ряды укладываются по схеме.
• 19 ряд. На этом этапе монтируются еще две две рцы очистных камер, которые закрепляются так же, как предыдущие.
• 20, а также 21 ряд кладется по схеме.
• 22 ряд. Производится монтаж еще двух дверец очистительных камер.
• 23 ряд. Кладка идет по схеме.
• 24 ряд. Производится монтаж дымоходной задвижки, раму которой устанавливают на раствор.

• 25 ряд. Рядом с первой, на соседний канал дымохода, монтируется вторая дымоходная задвижка.
• 26 ряд. Производится монтаж дверцы очистной камеры.
• С 27 по 30 ряды выкладываются по схеме.
• 31 ряд. На этом этапе устанавливается третья, последняя дымоходная задвижка.
• 32— 33 ряды. В этой области конструкции происходит переход на выкладывание трубы, которая поднимается до потолка.

При проводке трубы через чердачное перекрытие, необходимо изолировать от нее горючие материалы конструкции. Для этого вокруг дымохода устраивается металлический короб с бортами высотой больше толщины перекрытия на 100 ÷ 120 мм. Эта «разница» остается в чердачном помещении.

Если стены печи не будут покрываться декоративным материалом, то при произведении кладки кирпича еще влажный раствор в швах расшиваются специальным инструментом , то есть ему придают аккуратную выпуклую или вогнутую форму.

Печь— «шведка» может быть дополнена теплой лежанкой. Этот интересный проект пр едставлен на видео.

Видео: кирпичная «шведка» с лежанкой

И в завершение статьи - еще один добрый совет. Прежде чем решиться на самостоятельную постройку печи, не имея достаточного опыта в этой работе, рекомендовано, для начала потренироваться в обычной кладке кирпичей на раствор. Поверьте, этот процесс не так прост, как кажется на первый взгляд. вы можете узнать по ссылке.

Евгений Афанасьев главный редактор

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот "пирог" для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм - раствор не годен.
• При глубине трещинок до 2 мм - раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой - такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь - всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами - так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала - в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство - кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний "вышибной" кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой - девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается "вышибной" кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался - по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры - не менее 4 м. Высота части, выступающей над кровлей - не менее полуметра. Если печь дымит при первых запусках - трубу можно нарастить на 25-50 см.

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня - выбирайте один из доступных вариантов ее облагораживания:

• обкладывание декоративным фасадным кирпичом или печными изразцами;
• наружный металлический экран;
• декоративная расшивка или окраска швов теплостойкой краской.

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.
