Отопление тепловым насосом - это не только выгодно, но и практично. В условиях постоянного роста цен на энергоносители, автономные источники позволяют обеспечить дом теплом и существенно сократить затраты на электроэнергию. Кроме того, устройство без труда подключается по принципу двухконтурного котла к системе водоснабжения и обеспечивает горячей водой.

Теоретические основы

Принцип теплового насоса состоит в том, что устройство производит выкачку тепла из одного места и передачу его в другое, т.е. использует геотермальные физические законы. Если рассматривать принцип работы теплового насоса максимально просто, то он представляет собой систему труб, в которых течет незамерзающая жидкость. Она нагревается за счет внешних источников тепла, далее движется к насосу, отдает тепло системе отопления и возвращается обратно к термальному источнику.

Существуют две большие группы такого оборудования:

• промышленные тепловые насосы;
• бытовые тепловые насосы.

Работа теплового насоса промышленного типа основана на заборе тепла из земли. Для этого бурятся скважины глубиной до нескольких километров, в которые устанавливаются металлические спирали. По ним тепло передается на термальный контур, к которому подключен тепловой насос. Данный способ является наиболее эффективным, поскольку имеет высочайший уровень КПД. Тем не менее, стоимость установки оборудования достигает 10-15 тысяч долларов США. Это обстоятельство способствовало появлению бытовых насосов, менее эффективных, но и более дешевых.

Устройство бытового теплового насоса

Насос теплового действия состоит из трех основных частей:

• грунтового контура;
• контура фреона;
• отопительного контура.

Грунтовый контур - наиболее простая часть конструкции. Он представляет собой систему труб, установленных в земле или водоеме, в которых циркулирует незамерзающий рассол. Его температура составляет от -3 до -5 градусов Цельсия. Принципиальной разницы в температурном режиме нет, поскольку рассол может прогреться за счет внешних источников тепла только до нуля.

Этой температуры достаточно, чтобы закипятить фреон, который переходит в газообразное состоянии уже при температуре -2. Далее пар фреона передается в компрессор, который нагнетает давление и сжижает хладогент. В таком состоянии температура фреона возрастает до +100 градусов.

Далее кипяток передается в систему отопления, нагревает воду в радиаторах, остывает и возвращается обратно во фреоновый контур. Таким образом, расход электроэнергии происходит только на работу компрессора. Учитывая, что его мощность редко превышает 1 кВт, следует говорить о том, что тепловой насос по потреблению электричества схож с бойлером, но в отличии от него, способен не только нагреть воду, но и отопить весь дом.

Виды бытовых тепловых насосов

Принято различать три вида термального оборудования:

• с открытым циклом;
• с закрытым циклом и гидрообменником;
• с закрытым циклом и горизонтальным обменником.

Открытый цикл предполагает, что теплообменник связан с источником подземных вод. При использовании насоса, этот способ позволяет обеспечить дом не только водой, но и теплом.

В закрытом цикле с гидрообменником теплоноситель устанавливается в закрытом водоеме. Трубы с рассолом не имеют прямого контакта с водой, тепло передается через корпус. Актуален для домов с прудами или вблизи рек.

Горизонтальный теплообменник - это упрощенная версия промышленного теплового насоса. Трубы устанавливаются на глубине всего нескольких метров, но этого достаточно для качественного отопления 80-100 кв. м. Если в системе установлен циркуляционный насос, то глубину увеличивают до 250-300 м. Учитывая, что внизу температура будет около 15-18 градусов, КПД теплового насоса значительно возрастет. Но следует учитывать, что и затраты на электроэнергию также будут выше, поскольку циркуляционный насос работает исключительно от сети.

Схема теплового насоса

На сегодняшний день существует две наиболее распространенные конструкции:

• конденсаторная;
• на пластинах Пельтье.

Для начала рассмотрим принцип работы теплового насоса на основе электродинамики. Он состоит из:

• пластин с покрытиями, отличающимися разным уровнем энергии электронов;
• проводов электропитания;
• конденсатора тепла;
• источника питания переменного тока от 12 В.

Система теплового насоса работает крайне просто. Под воздействием тока одна из пластин нагревается, вторая охлаждается, когда полярность меняется, холодная и горячая сторона меняются. По обеим сторонам от пластин расположены конденсаторы, которые накапливают тепло и передают его в систему отопления.

При явных плюсах, таких как:

• бесшумность;
• простота монтажа;
• небольшие габариты.

Есть один весомый недостаток - очень маленькое КПД. Для борьбы с этой проблемой нужно увеличивать площадь пластин, а это, в свою очередь, приведет к более высоким затратам электроэнергии. Учитывая тот факт, что в нашей стране это не дешевое удовольствие, эффективнее использовать стандартный конденсаторный тепловой насос.

Тепловой насос под ключ своими руками

Для сборки теплового насоса понадобится:

• водопроводные трубы;
• металлопластиковы трубы для отопления;
• компрессор;
• емкость под расширительный бак;
• емкость под конденсатор;
• рассол;
• фреон;
• источник питания;
• бак для фреона.

На первом этапе понадобится собрать теплообменный контур:

1. Определяем термальный источник: земля или водоем.

2. Подводим трубы к термальному источнику.

3. Подключаем теплопровод к расширительному баку с фреоном.

На втором этапе собираем циркуляционную систему:

1. Подключаем бак с фреоном к компрессору, для этого газоотвод должен быть расположен в самой верхней части расширительного бака.

2. К компрессору подключаем трубу высокого давления.

3. Соединяем трубой компрессор и конденсатор, который должен быть разделен дросселем.

4. От конденсатора делаем обратный отвод к компрессору и расширительному баку.

Финальная стадия - подключение отопления:

1. К конденсатору необходимо подключить теплоноситель, как правило, это вода.

2. От бака с теплоносителем сделать разводку труб для отопления.

3. Подключить радиаторы.

Важно: рассмотрена простейшая система создания теплового насоса. Для ее нормальной работы понадобится дополнительная установка циркуляционного насоса, который обеспечит движение воды в системе.

Тепловой насос, установка которого описана выше, может быть дополнительно модернизирован насосом подкачки воды. Это актуально в том случае, если в регионе много подпочвенных вод. В таком случае, систему нужно будет переработать:

1. Закачивающая труба должна быть свернута в кольцо под баком с фреоном.

2. Во время работы насоса, по этой трубе будет подниматься вода, которая должна поступать в распределительный бак.

3. От бака имеет смысл установить тройник, отдельно на отопление, отдельно на водоснабжение дома.

Важно: подразумевается, что бак будет служить емкостью для теплоносителя, поэтому его размер должен быть пропорционален мощности насоса.

Тепловой насос: расчет эффективности

По мнению многих экспертов, эффективность тепловых насосов в 2-3 раза выше, чем у газовых котлов. Если брать стоимость энергоресурсов, то возражений никаких нет. Но проверить реальные возможности этого изобретения все же стоит.

Для расчета тепловой энергии, которая необходима на нагрев 1 куб. м воды воспользуемся стандартной формулой по физике:

• c - это удельная теплоемкость вещества;
• m - масса; рассчитывается по формуле - m=p*V, где p - плотность вещества, V - объем;
• t2 - желаемая температура;
• t1 - температура теплоносителя.

Подставим под формулу конкретные значения:

• Q=4183*1000 (1 куб. м)*(60-10);
• Q=209.15 мДж, что приблизительно равняется 58,6 кВт/ч.

Как видно из расчета, мощность теплового насоса для эффективного обогрева помещения должна быть около 60 кВт/ч, при условии, что в системе циркулирует 1 куб. м. воды.

Теперь рассчитаем реальные показатели мощности для фреона. Для того, чтобы не слишком углубляться в математику, составим простое, но наглядное уровнение:

• 209150000=2010*х*100;
• х=209150000/2010/100;
• х=1040,55.

В данном расчете х - это масса. Необходимо узнать объем:

• V=m/p;
• V=1040,55/196,2;
• V=5,3 куб. м. газа или 1,2 куб. м. жидкости.

Как видно из расчетов, для нормального обогрева помещения понадобится 5,3 куб. м. пара фреона. Величина достаточно условна, поскольку зависит от температуры, давления в системе, качества фреона и многих других показателей. Тем не менее, при данном расчете исходим из эталонных величин, без учета факторов окружающей среды. Точный показатель считается по уравнению Клапейрона-Менделеева.

Не смотря на условность расчетов, видно, что для обеспечения температуры теплоносителя в стандартные 60 градусов, понадобится фреона больше, чем воды в системе. Из этого прямо следует, что действительно эффективный тепловой насос должен иметь достаточно большие габариты, иначе будет наблюдаться нехватка тепла.

Определенным решением станет использование других хладогентов, например, на амиачной основе или их аналогов, где температура пара может быть значительно выше 100 градусов по Цельсию. Допустим, если разогреть пар до 200 градусов, соотношение изменится примерно на ¾, в пользу хладогента.

Конкретная система теплового насоса зависит от многих факторов и требует серьезных математически изысканий, так как без этого, отопление будет не эффективным. За расчетами лучше обратиться к экспертам, либо проконсультироваться со школьным учителем физики, так как большинство формул приходятся на программу 8-9 классов. Приводить в статье конкретные примеры нецелесообразно, поскольку невозможно обобщить формулы для каждого отдельно взятого случая.

Отопление дома тепловым насосом: цена

Перед тем, как приступать к поискам экспертов в области термодинамики, необходимо самостоятельно выполнить несложную процедуру - рассчитать потребляемую электроэнергию и затраты на изготовление насоса.

Учитывая рыночную стоимость строительных материалов, понадобится вложить около 600-800 долларов США. Кроме того, нужно приобрести качественный компрессор. Замена отопления в счет не берется, так как зависит от конкретных пожеланий. К примеру, один алюминиевый радиатор на 10 секций обойдется в 80-150$.

Но это единоразовые вложения. Затраты на электроэнергию высчитываются в зависимости от мощности компрессора:

• номинальную мощность умножить на время работы;
• номинальная мощность - мощность компрессора;
• время работы - период, который устройство потребляет электроэнергию.

Таким образом, компрессор с мощностью 1 кВт за 12 часов непрерывной работы накрутит 12 кВт электроэнергии.

Ели предположить, что компрессор работает практически постоянно, суточный расход будет порядка 20 кВт. За месяц получится расход в 600 кВт. Если считать по самому высокому тарифу для Москвы, получается 600*4,68=2748 руб. Для сравнения 1 куб. м газа стоит 3,87 руб. При качественно газовом отоплении 600 куб. м. хватит на 2-3 месяца.

Учитывая, что большинство компрессоров имеет мощность более 2 кВт, экономичность отопления ставится под сомнение. Решение проблемы - независимые источники электроэнергии.

Исходя из всего вышесказанного, монтаж теплового насоса остается спорным вопросом. При соблюдении определенных условий, он безусловно окупается, причем достаточно быстро. С другой стороны, качественное исполнение потребует больших финансовых затрат и установки дополнительного оборудования.

Тепловой насос своими руками – это вполне реально. Люди, у которых есть небольшой загородный дом или дача, не редко осуществляют успешную разработку и установку тепловых насосов собственного изготовления.

Как сделать тепловой насос своими руками

Стоит отметить, не всегда работа теплового насоса в отоплении дома полностью удовлетворяет всем требованиям хозяев. Обычно, это является следствием того, что термодинамические расчеты были выполнены неправильно. Результатом такой ошибки становиться система малой мощности, либо система получается слишком мощной, а это связано с перерасходом электроэнергии.

Для подбора системы, имеющей подходящую мощность, следует выполнить расчет теплопотерь постройки, и множество других расчетов. Такой расчет должен выполнять опытный инженер-проектировщик.

Тепловой насос своими руками видео

Насосы для отопления или тепловые насосы

У традиционных источников энергии есть один недостаток — большие финансовые затраты, кроме этого, они почти истощены. Человечеству ничего не остается, как заниматься поиском альтернативных источников энергии. Одними из таких источников на сегодняшний день являются насосы для отопления или тепловые насосы. Тепловой насос является экологически чистым и экономичным способом, обустроить отопление в доме.

Так как чистота окружающей среды в последнее время выходит на первый план,тепловые насосы становятся все более популярными по всей планете. Приблизительные подсчеты показывают, что в мире существует 100 млн. насосов для отопления. Тепловыми насосами наиболее активно пользуются люди в таких странах как США, Япония и в европейских государствах.

Эти государства обладают даже специальными строительными нормами, по которым в новых домах тепловые насосы должны быть установлены в обязательном порядке.

Некоторые страны, к примеру, Швеция, могут похвастаться процентным соотношением тепловых насосов к другим отопительным системам 70 на 30.
Все тепловые насосы делятся на такие подвиды:

Хозяева загородных домов всегда трепетно относились к вопросу горячего водоснабжения и отопления.

Установка газового, электрического или дизельного котла дает возможность отопить загородный дом и снабдить его горячей водой и теплом, но в настоящее время появились альтернативы привычному нам отоплению.

Одна из таких альтернатив – . Это достаточно дорогое удовольствие, но его можно изготовить и своими руками. О том, как это сделать, и поговорим в этой статье.

Принцип работы теплонасоса

Особенность теплонасосов заключается в том, что они работают от природных источников энергии. Чтобы выделить тепловую энергию, насосу не нужно дизельного топлива, электроэнергии или твердого топлива.

В качестве источника энергии используется вода, атмосфера и грунт. Насосы не выделяют тепла, а просто переносят его в строение. При этом используется небольшое количество электроэнергии.

Для того чтобы обеспечить дом теплом, необходимо иметь всего лишь тепловой насос и источник тепла. Принцип работы системы напоминает работу обычного холодильника, только наоборот. В этом случае тепло забирается снаружи и переправляется в дом.

Важный момент: главным элементом в альтернативной системе отопления является именно теплонасос, поэтому к его сооружению нужно подойти очень внимательно.

• компрессора, который является промежуточным элементом системы;
• испарителя. В нем происходит передача низкопотенциальной энергии;
• дроссельного клапана, по которому хладагент (фреон) возвращается в испаритель;
• конденсатора, где происходит охлаждение фреона и отдача тепловой энергии.

Насос работает по определенному принципу. Это выглядит приблизительно так:

Принцип работы теплонасоса. (Для увеличения нажмите)

1. Низкопотенциальное тепло, которое выделяется от внешних источников энергии, по трубам передается в испаритель – в первый элемент в конструкции насоса. Тепло передается теплоносителями, которые способны выдерживать низкие температуры и не замерзать при этом.
2. Здесь тепло передается к хладагенту, который циркулируется по замкнутому контуру системы. В качестве холодильного агента часто используется фреон.
3. В компрессоре на фреон действует высокое давление, что значительно повышает его температуру.
4. На следующем этапе хладагент поступает в конденсатор, где происходит передача тепла в контур отопительной системы. В результате тепло уходит в помещение, а фреон, охлаждаясь, возвращается в жидкое состояние.
5. Через редукционный клапан фреон попадает обратно в испаритель, где процесс повторяется.

Исходя из принципа работы насоса, электроэнергия тратится только на работу компрессора. В результате это и делает тепловой насос самым экономичным способом передачи тепла.

Использование старого холодильника

Устройство теплонасоса из холодильника

Итак, чтобы собрать отопительную систему в загородном доме, необходимо иметь тепловой насос.

Сегодня такие агрегаты стоят недешево, это объясняется высокими техническими характеристиками и кропотливой работой по их сборке. Но, при желании собрать теплонасос можно своими руками.

Соорудить простой теплонасос можно из бытового холодильника. Особенность техники заключается в том, что в нем есть два основных компонента теплового насоса – конденсатор и компрессор. Это позволит значительно ускорить сборку теплонасоса своими руками.

Итак, сборка насоса из старого холодильника осуществляется следующим образом:

1. Сборка конденсатора. Элемент выполняется в виде змеевика. В холодильники он чаще всего устанавливается сзади. Эта всем известная решетка и является конденсатором, с помощью которого происходит отдача тепла хладагентом.
2. Конденсатор устанавливается в емкость, которая обладает высокой прочностью и способна выдерживать высокие температуры. Чтобы в процессе монтажа не повредить змеевик, эксперты рекомендуют разрезать емкость и установить в нее конденсатор. После этого емкость сваривается.
3. Далее на емкость крепится компрессор. Изготовить агрегат в домашних условиях практически невозможно. Поэтому лучше взять его со старого холодильника. При этом стоит обратить внимание на то, чтобы он был в исправном состоянии.

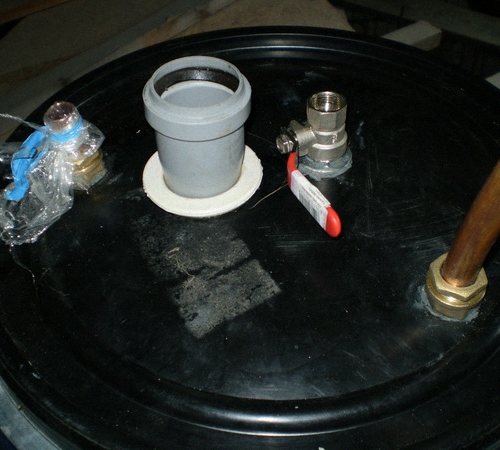

4. В качестве испарителя можно использовать обычную пластиковую бочку.
5. После того как все элементы системы будут готовы, они соединяются между собой. Для подключения агрегата к отопительной системе используют пластиковые трубы.

Таким образом, можно соорудить тепловой насос из старого бытового холодильника. Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования.

Возьмите на заметку: тепловые насосы из холодильника часто используют для обогрева небольших помещений и строений бытового назначения. Это может быть гараж или небольшой сарай.

Также холодильник можно использовать в качестве источника тепла. То есть он будет играть роль радиатора отопительной системы. Нужно просто смонтировать два воздуховода, по которым в технику будет поступать, и отводиться воздух.

Первый канал будет запускать в морозилку воздух, а второй выпускать. При этом происходят физические процессы, которые заставляют конденсатор нагреваться.

Применение кондиционера

Схема теплонасоса из кондиционера

Заключается в том, что по принципу работы он напоминает тепловой насос.

Но, есть некоторые отличия. Прежде всего, стоит отметить температурный режим работы климатической техники. Сплит-системы не желательно использовать при низких температурах.

Чтобы изготовить теплонасос из кондиционера, необходимо провести ряд модификаций и перепланировок:

1. Первый способ сборки насоса заключается в переделки кондиционера. В этом случае наружный и внутренний блок меняются местами. Во внутреннем блоке находится испаритель, который нужен для передачи низкопотенциального тепла. Во внешнем же блоке установлен конденсатор, который передает тепловую энергию. В качестве теплоносителя системы отопления может использоваться как воздух, так и вода. Во втором случае конденсатор монтируется в специальный резервуар, где будет проводиться передача тепла.
2. Второй способ заключается в установке в систему четырех ходового переключающего клапана. Выполнить такую работу смогут только профессионалы. Особенно это касается установки теплового зонда.
3. Третий вариант заключается в полной разборке климатической техники. Детали используются для сборки теплонасоса по обычной схеме: испаритель – компрессор – конденсатор.

К сборке теплового насоса на основе кондиционера стоит подойти очень внимательно и лучше привлечь профессионала. От правильности сборки будет зависеть продуктивность агрегата.

Перед тем как приступать к сборке теплонасоса, стоит задуматься над утеплением дома. Если строение обладает низкими теплоизоляционными свойствами, то эффективность использования насоса и других источников тепла значительно снизиться.

Такие насосы лучше использовать в низкотемпературных системах отопления. В данном случае оптимальным вариантом станет теплый пол. Учитывая все особенности сборки, вполне реально соорудить тепловой насос своими руками.

Смотрите видео, в котором опытный пользователь подробно разъясняет схему использования теплового насоса, сделанного из кондиционера своими руками:

Экология познания. Усадьба: В последние десятилетия у владельцев домов появился довольно большой выбор систем отопления. Уже необязательно подключаться к централизованным сетям и использовать традиционные источники. Можно выбрать оборудование, работающее на альтернативной энергии, но его главный недостаток – дороговизна. Впрочем, если сделать тепловой насос своими руками из старого холодильника, систему можно существенно удешевить.

Сегодня мало кто сомневается в том, что тепловой насос для отопления дома – самое эффективное средство из всех существующих. Оно же - самое дорогое и сложное в исполнении. По этой причине многие домашние умельцы взялись за самостоятельное решение данной проблемы.

Но ввиду ее высокой сложности достижение положительных результатов дается весьма непросто, нужно иметь энтузиазм, терпение и вдобавок хорошо изучить теорию. Наша статья для тех, кто делает первый шаг на пути внедрения у себя дома такого альтернативного источника энергии, как тепловой насос, сделанный своими руками.

Устройство и принцип работы теплового насоса

Для сборки действующей модели теплового насоса не обойтись без знания теории, а точнее, принципа действия этого устройства. Хотелось бы изначально отметить, что утверждения о КПД в 300, 500 и 1000% - это миф или просто маркетинговый ход, рассчитанный на незнание рядовым пользователем законов физики. Так вот, тепловой насос – это устройство, берущее тепловую энергию в одном месте и перемещающее ее в другое с определенным КПД, не превышающим 100%. В отличие от котельных установок, он самостоятельно тепло не производит.

Примером могут служить домашние холодильники и кондиционеры, чья конструкция основана на так называемом цикле Карно, его же использует принцип работы теплового насоса для отопления или ГВС. Суть этого цикла заключается в движении вещества (рабочего тела) по замкнутой системе и меняющего свое агрегатное состояние с жидкого на газообразное и наоборот. В момент перехода выделяется или поглощается огромное количество энергии.

Чтобы пояснить на более доступном языке, перечислим основные элементы, которые включает в себя устройство теплового насоса:

• компрессор;
• теплообменник, где рабочее тело переходит в газообразное состояние (испаритель);
• теплообменник, в котором рабочее тело конденсируется (конденсатор);
• расширительный (редукционный) клапан;
• средства управления и автоматики;
• магистрали из медных трубок.

В качестве рабочего тела выступает вещество, закипающее при низких температурах – фреон. Циркулируя по трубке в виде жидкости, первым делом он попадает в испаритель. После взаимодействия с теплоносителем от внешнего источника (воздух, вода, грунт) рабочее тело испаряется и продолжает свое движение в виде газа. На этом участке давление в системе - низкое. Всю цепочку цикла отражает принципиальная схема теплового насоса:

Пройдя компрессор, фреон под давлением движется ко второму теплообменнику, где ему предстоит сконденсироваться и передать полученное тепло воде, снова приняв жидкое состояние. Далее, рабочее тело попадает в расширительный клапан, давление снова падает и оно продолжает свой путь к испарению. Цикл завершен.

Заводские теплонасосы для жилого дома способны выдавать теплоноситель с температурой 55-60 ºС, этого достаточно для обогрева помещений радиаторами либо теплыми полами. При этом вся система отопления затрачивает электроэнергию на такие цели:

• питание компрессора;
• вращение роторов циркуляционных насосов наружного и внутреннего контура;
• питание средств автоматики и контроля.

Получается, что при потреблении 1 кВт электричества действие теплового насоса может переместить в дом до 5 кВт тепловой энергии извне, отсюда и небылицы о КПД 500%.

Тепловой насос воздух-воздух

Теоретически любая среда, имеющая температуру выше абсолютного нуля (минус 273 ºС), обладает запасом тепловой энергии. А значит, ее можно извлечь, уж тем более это нетрудно сделать при температуре окружающего воздуха минус 10-30 ºС.

Для этой цели служит тепловой насос воздух-воздух, отнимающий тепло у наружной окружающей среды и перемещающий его внутрь частного дома. Это самый доступный способ по цене оборудования и стоимости монтажа, он же – наименее эффективный. Чем крепче мороз на улице, тем меньше тепла удается получить. Принцип действия системы показан на рисунке:

Наружный блок воздушного теплового насоса внешне похож на такой же агрегат сплит-системы, только внутри у него нет компрессора. Остается лишь пластинчатый теплообменник и вентилятор, чьей задачей является повысить интенсивность процесса путем нагнетания через пластины большого количества воздуха.

Тепловой насос вода-вода

Более эффективным вариантом считается тепловой насос вода-вода. Он извлекает тепловую энергию из ближайшего водоема, если таковой есть на расстоянии до 100 м от дома. Другой, более распространенный способ – отбор тепла у грунтовых вод через скважину. По сути, скважин нужно 2: одна для выкачивания воды, другая – для ее сброса. Ниже представлены схемы тепловых насосов, действующих по такому принципу:

Здесь есть свои нюансы. Вода из скважины должна проходить очистку перед попаданием теплообменник, а трубы надо прокладывать ниже глубины промерзания грунта. Другое дело – контур на дне водоема, он заполняется незамерзающей жидкостью (пропиленгликолем), что служит посредником между водой и хладагентом.

Способность обеспечить частный дом тепловой энергией в этом случае зависит от производительности скважины и объема воды в пруде. Также существуют варианты погружения внешнего контура в проточную воду реки или канализационный септик.

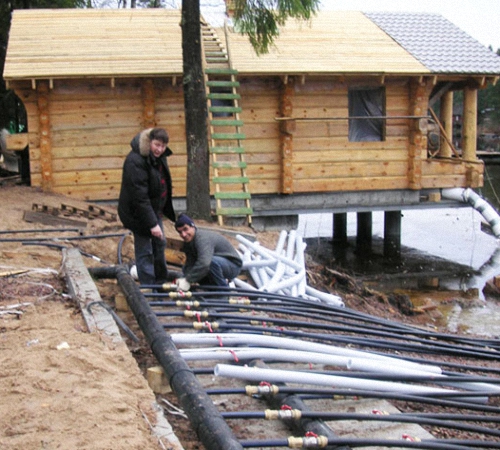

Также существуют геотермальные тепловые насосы, чей принцип работы не отличается от предыдущих типов аппаратов, только тепло извлекается из грунта на глубине, где температура всегда одинакова – плюс 7 ºС. Для этого в землю закапывается горизонтальный контур из труб, занимающий большую площадь, либо в скважины глубиной 25 м опускаются геотермальные зонды. В обоих случаях в качестве теплоносителя используется антифриз.

Считается, что работа теплового насоса, добывающего тепло из грунта, - самая стабильная и эффективная. Но покупка и монтаж подобного оборудования очень дороги, а домашние мастера-умельцы редко прибегают к реализации этого варианта.

Как собрать тепловой насос в домашних условиях?

Поскольку термодинамический расчет теплового насоса представляет для большинства домашних мастеров - самодельщиков немалую сложность, приводить его здесь мы не будем. Наша задача – представить несколько действующих моделей, чтобы любой энтузиаст мог взять какую-нибудь из них за основу для создания собственного детища.

Необходимо отметить, что тепловой насос, придуманный и собранный своими руками, для подавляющего большинства рядовых пользователей останется недостижимой мечтой, если не приложить к его изготовлению массу усилий и времени.

Простейший тепловой насос из старого холодильника был описан в статье журнала «Инженер» за 2006 г. Он позиционируется, как нагреватель воздух – воздух для небольшого помещения или теплицы. Кстати, какой бы ни был мощный бытовой холодильник, на обогрев даже небольшого дома его не хватит, а вот на 1 комнатку – вполне. Решение реализуется 2 способами, причем внутренняя автоматика отключения демонтируется и все агрегаты соединяются напрямую для непрерывной работы. В первом случае старый холодильник находится в помещении, конструкция насоса показана на схеме:

Снаружи к нему прокладывается 2 воздуховода и врезается в переднюю дверку. Воздух по верхнему каналу попадает в морозилку, охлаждается и опускается к нижнему воздуховоду из-за увеличения плотности. Затем он покидает корпус холодильника, вытесняемый верхним потоком. Помещение прогревается от теплообменника, расположенного на задней стенке агрегата. По второму способу сделать своими руками тепловой насос так же просто, надо лишь встроить холодильник в наружную стену, как изображено на схеме:

Самодельный обогреватель из холодильника может функционировать до наружной температуры минус 5 ºС, не ниже.

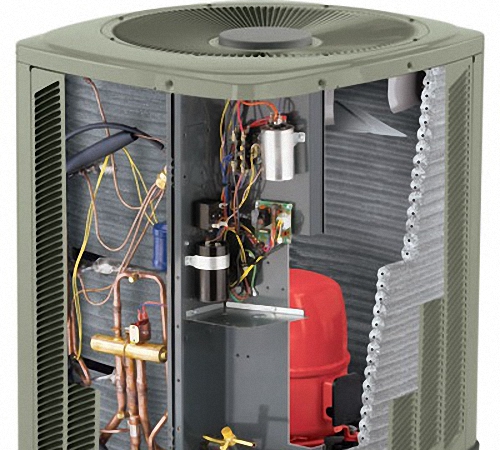

Тепловой насос из кондиционера

Современные сплит-системы, особенно инверторного типа, успешно выполняют функции того же теплового насоса воздух – воздух. Их проблема в том, что эффективность работы падает вместе с наружной температурой, не спасает даже так называемый зимний комплект.

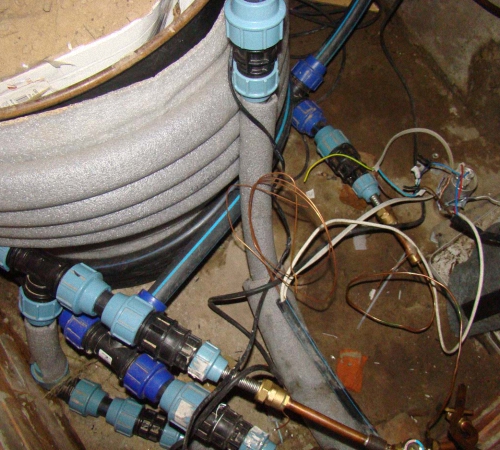

Домашние умельцы подошли к вопросу иначе: собрали самодельный тепловой насос из кондиционера, отбирающий теплоту проточной воды из скважины. По сути, от кондиционера тут используется только компрессор, иногда – внутренний блок, играющий роль фанкойла.

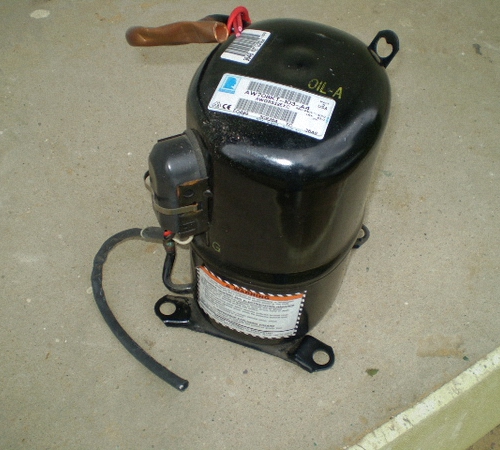

По большому счету, компрессор можно приобрести отдельно. К нему потребуется сделать теплообменник для нагрева воды (конденсатор). Медная трубка с толщиной стенки 1-1.2 мм длиной 35 м наматывается для придания формы змеевика на трубу диаметром 350-400 мм или баллон. После чего витки фиксируются перфорированным уголком, а затем вся конструкция помещается в стальную емкость с патрубками для воды.

Компрессор из сплит-системы присоединяется к нижнему вводу в конденсатор, а к верхнему подключается регулирующий клапан. Таким же образом изготавливается испаритель, для него сгодится обычная пластиковая бочка. Кстати, вместо самодельных емкостных теплообменников можно использовать заводские пластинчатые, но это обойдется недешево.

Сама по себе сборка насоса не слишком сложна, но здесь важно уметь правильно и качественно пропаивать соединения медных трубок. Также для заправки системы фреоном потребуются услуги мастера, не станете же вы специально покупать дополнительное оборудование. Дальше – этап наладки и пуска теплового насоса, который далеко не всегда проходит удачно. Возможно, придется немало повозиться, чтобы добиться результата.

Заключение

Конечно, отопление дома тепловым насосом – мечта многих домовладельцев. К сожалению, стоимость установок слишком высокая, а справиться с собственноручным изготовлением могут единицы. И то зачастую мощности хватает лишь на ГВС, об отоплении речь не идет. Если бы все было так просто, то у нас в каждом доме стоял самодельный тепловой насос, а пока что он остается недоступным широкому кругу пользователей.
