Ошибки, которые можно совершить в процессе изготовления дымохода, могут сыграть злую шутку с владельцем данной конструкции. Глобальные последствия легко предупредить, если соблюдать все требования, предъявляемые к строительству дымоходов.

Известно, что неправильно спроектированный дымоход способен обратиться во множество серьезных денежных проблем, связанных с его полной или частичной переделкой. Потеря функциональности конструкции может привести к возгоранию или нанесению вреда здоровью у вас и ваших близких.

Основной компонент проектирования – дымоход

Стоит выделить несколько основополагающих моментов, которые помогут грамотно рассчитать параметры дымохода.

1. В первую очередь, занимаясь проектом системы отопления и дымохода в частности, важно выбрать наиболее подходящий материал, из которого он будет сделан. На этот параметр напрямую влияет топливо, которое вы планируете использовать для обогрева помещения. Это важно, так как для одного варианта дымохода конкретный вид топлива может подойти, а для другого – нет.
2. Отличным примером является кирпичный дымоход. Используя дровяной способ отопления, вы уже не сможете подключить его к газовым отопительным приборам.
3. Не менее важно подобрать высоту, диаметр дымохода и его сечение. Неправильный выбор любого из этих данных, естественно, повлияет на функционирование вашего дымохода, его КПД . Кроме того, это может привести к необратимым последствиям для всей системы.
4. В том случае, когда вы используете один отопительный прибор, одним из самых простых способов определения параметров дымохода является просмотр технической документации, которая поставляется изготовителем для каждого устройства. Однако если вы собираетесь использовать сразу несколько приборов, здесь вам понадобятся специальные навыки и твердые знания принципов работы, свойств и прочих моментов. Без грамотного подхода в этом случае не обойтись.

Конечно, вы всегда можете самостоятельно попробовать рассчитать нужные параметры, но в этом случае вам нужно быть полностью уверенным в своих возможностях. В противном случае любая ошибка может вам дорого обойтись.

Универсальный дымоход – возможно ли это?

Как уже было сказано, одним из основных составляющих дымохода является материал, из которого он изготавливается. Многие компании, специализирующиеся на производстве таких устройств, заявляют, что их дымоходы универсальны и готовы работать в любых условиях. Однако можно сразу развеять этот миф: таких систем не существует.

Несомненно, на рынке присутствуют такие конструкции, которые могут нормально функционировать при различных вариантах подключения и с разным топливом. Но не стоит быть уверенным в их качественном функционировании, так как их неплохая работа еще не говорит о том, что они имеют все подходящие параметры качественного и надежного устройства.

Выбор сечения дымохода

Наиболее приемлемой формой дымохода считается цилиндр. В процессе работы стенки дымохода нагреваются не совсем равномерно, что делает движение продуктов горения внутри конструкции путем закручивания по оси. Из этого следует, что цилиндр является оптимальным вариантом, ведь нам нужно обеспечить хорошую тягу для вывода вредных веществ.

• В углах прямоугольных конструкций в любом случае образуются завихрения, которые не дают дымоходу осуществлять нормальную тягу. Однако этот процесс взаимосвязан, так как данные завихрения напрямую зависят от скорости тяги.
• Из этого можно сделать вывод, что прямоугольные дымоходы будут более успешно функционировать с тепловыми приборами, которые не требуют большой тяги. На работу печей и каминов, работающих на дровах, это оказывает только положительное влияние.
• В случае, если дымообороты вашей печи или камина функционируют не совсем должным образом, прямоугольная конструкция дымохода существенно сэкономит тепло, в том время как от дымохода с круглым сечением не будет никакого толка.
• Если же использовать котлы нового поколения, то для них лучше всего подойдет цилиндрический дымоход.
• Экономичность данной системы зависит от скорости прогрева ее составляющих. Чем скорей элементы прогреются до определенной температуры, тем быстрей сработает отключение котла, и он перейдет в режим ожидания.
• Для более быстрого прогрева котла требуется его полноценное обеспечение свежим воздухом. В свою очередь приток создается за счет тяги, соответственно, получается, что с увеличением тяги котел работает быстрей, а система прогревается лучше.

Именно поэтому наиболее оптимальным вариантом для данных котлов считается цилиндрический дымоход.

Расчет внутреннего диаметра дымохода

Многие сомневаются, насколько правильны их мнения и расчеты по поводу диаметра дымохода. В этом случае можно дать один совет – изучайте внимательно инструкцию заводов-изготовителей, там содержаться все нужные сведения. Если же такой документ отсутствует, не лишним будет последовать следующему совету. Для расчета диаметра дымохода, который соединяется с дымоходом с открытой топкой, используется отношение к топке 1:10 . Данный метод соотносится с цилиндрическим дымоходом.

Для расчета сечения конструкции квадратного типа применяется пропорция 1 к 1,5 . При этом диаметр трубы дымохода должен составлять меньший размер, чем поддувало. При теплоотдаче менее 300 кал/час сечение не должно быть меньше размеров 140х140.

От правильного выбора диаметра дымохода зависит успешная работа отопительной системы.

Адекватный расчет высоты дымохода

С сечением вопрос решен, но как теперь быть с расчетом высоты дымохода? Определенно сказать, каким оно должно быть, невозможно. Для получения правильных данных важно принять во внимание многие факторы.

Теплый воздух поднимается вверх, а выходя из дымохода постепенно остывает. Следовательно, с увеличением количества воздуха внутри дымохода температура также повышается. Это приводит к созданию хорошей тяги. Из этого можно сделать вывод: чем больше объем дымохода, тем большее количество воздуха стремится вверх.

Однако объем устройства увеличивается не только за счет высоты, но и размера внутреннего сечения. Допусти, имеется цилиндрический дымоход, высота которого составляет 5 метров . Чтобы повысить тягу, мы увеличили внутренний диаметр устройства. Исходя из предыдущих выводов, с увеличением объема теплого воздуха тяга также стала сильней.

Но по факту это не так. Большой диаметр приводит к быстрому остыванию продуктов горения. Как следствие, на стенках дымохода образуется конденсат, мешающий нормальному дымооттоку. В итоге теряется функциональная тяга.

Можно уменьшить диаметр и увеличить высоту. Логично предположить, что с увеличением объема теплого воздуха он будет остывать не так быстро, следовательно, тяга будет достаточной.

Да, тяга действительно будет хорошей, даже слишком. Ее сила станет настолько велика, что будет охлаждать притоком воздуха топку котла, что существенно снизит эффективность вашего отопительного прибора. Он станет тратить больше времени на прогрев действующей системы, что приведет к большему расходу топлива. Это далеко не самый экономичный вариант.

Если же конструкция будет высокой, а диаметр слишком маленьким, тяга в таком случае может ухудшиться. Это случается как следствие сопротивления в трубе дымохода, поэтому приведет к проникновению угарных газов в помещение. Вот один из примеров неправильного расчета при строительстве дымоходов.

Однако при любом варианте минимальная высота дымохода над скатом крыши не должна составлять менее 500 мм.

Высота дымохода рассчитывается индивидуально для каждой конкретной конструкции. Расчет происходит с учетом нескольких различных параметров. Это угол ската крыши, толщина кровли и расстояние от вертикальной оси конька.

Коллективный вариант дымохода – как его подключить

Лучше всего отдельно рассматривать расчет размера дымохода, который используется сразу для нескольких отопительных приборов, так как в этом случае нужно учитывать все эти конструкции, а также их мощность, тип и используемое топливо.

1) Возьмем вариант, когда в доме при одновременном подключении используются котел общей системы отопления и камин.
2) Очевидно, что это совершенно разные системы, поэтому диаметр дымохода для камина не будет равен диаметру дымохода котла.
3) Обычно камины работают на дровах, в то время как котлы обогревательной системы – на природном газе.

Возникает резонный вопрос: можно ли совместить эти две непохожие друг на друга системы? Да, это действительно возможно. Кроме того, при правильной установке отопительных устройств можно добиться не только их грамотного совмещения, но и более функциональной работы.

Вот основные принципы совместной работы этих устройств.

1. В один дымоход подсоединяются совместно котел и камин. В процессе котел периодически переходит в режим ожидания, таким образом, работает камин и обеспечивает поддержание температуры в дымоходе.
2. Это снижает вероятность образования конденсата и дает качественную тягу при следующем запуске котла.
3. Однако нужно учесть, что размер дымохода для камина должен превышать параметры дымохода для котла. Поэтому, если использовать один котел без камина, это может привести к избыточной тяге и неправильной работе устройства.
4. Как известно, диаметр дымохода для камина рассчитывается в соотношении 1:10 к его топке. Определенно, подобный размер будет слишком велик для котла. Плюс ко всему, камин используется не так часто, как обогревательный котел.
5. Получается, нужно сделать дымоход меньшего диаметра, который подходит для котла? Это является большой ошибкой. При самостоятельной работе котла все будет отлично, но при запуске камина в дымоходе появится повышенное аэродинамическое сопротивление.

В итоге имеем: нестабильную работу отопительных приборов и попадание угарных газов в помещение. А это уже становится опасно для здоровья и даже жизни, ведь отравление угарными газами часто приводит к летальному исходу.

Решение с использованием двухходового дымохода

Одним из наиболее удачных вариантов для совмещения работы нескольких отопительных приборов является двухходовой дымоход. Среди его преимуществ можно выделить следующие:

• Можно использовать сразу несколько тепловых устройств различного типа как по отдельности, так и совместно.
• Стабильное функционирование каждого прибора.
• Снижение затрат на строительство и монтажные работы.
• Экономия пространства.

Устанавливая подобный дымоход, нужно выполнить все условия, которые обеспечат правильную работу каждого прибора. В то время как камин сможет отлично работать и с кирпичным дымоходом, то для использования котла следует выполнить гильзовку. Это защитит кирпич от пагубного воздействия конденсата.

Прежде чем браться за монтажные работы, стоит внимательно ознакомиться с параметрами работы каждого отопительного устройства. Наиболее выгодным решением с точки зрения безопасности и функциональности станет покупка специального двухходового дымохода промышленного производства. Таким образом, вы снизите вероятность допущения ошибок при проектировании. Нельзя не учитывать, что даже для опытного специалиста подключение одновременно нескольких отопительных приборов к одному дымоходу представляет собой нелегкую задачу.

Важное инженерное решение

Необходимо осознавать, что расчет дымоходов представляет собой сложную инженерную задачу. Если вы не являетесь специалистом в данной области и у вас есть определенные вопросы по расчету дымохода для своего дома, постарайтесь использовать специальные профессиональные программы, которые помогут вам правильно выполнить все необходимые вычисления высоты, сечения и длины дымохода. Также, чтобы надежно и верно произвести все расчеты, нужно знать основные свойства материалов и структуру, а также законы термодинамики и аэродинамики.

В том случае, если строительство и проектирование дымоходов не является для вас основополагающим направлением деятельности, наиболее верным решением станет обращение к специалистам. Ведь известно, что от правильной и стабильной работы дымохода зависит не только тепло и уют вашего дома, но и безопасность, а иногда даже жизнь ваших близких.

Дымовая труба выводит в атмосферу продукты сгорания от каминов, печей и других отопительных устройств. Как правило, дымоотводы устраиваются вертикально, однако, нередко встречаются и наклонные или пологие конструкции. В дымоотводе регулярно накапливается сажа, зола и копоть. Происходит это по нескольким причинам: строители произвели неправильный расчет дымохода или нарушили технологию его установки.

Параметры, на которые влияет длина дымохода

Строительная практика показала, что от размера дымоотвода зависит:

• Коэффициент полезного действия отопительного оборудования (эффективность горения топлива и отопления);
• Образование тяги;
• Скорость прогревания стенок трубы. Быстрое нагревание стенок приводит к образованию конденсата, который при определенных условиях может смешиваться с сажей и образовывать наросты, уменьшающие тягу и эффективность работы камина.

Кроме этого, на эксплуатационные параметры также влияет и качество материала. Шероховатые внутренние стены дымоотвода способствуют образованию копоти и гари. По этой причине, отделку трубы для отвода дыма не рекомендуется проводить глиняным раствором.

Влияние высоты на эксплуатационные параметры

Дилетанты думают, что длинная труба обеспечит их хорошей тягой на всю жизнь. Высота дымохода влияет на эффективность отопительного оборудования, но не так, как мы привыкли думать. Поэтому длину нужно рассчитать с учетом аэродинамического сопротивления (сопротивление воздуха и давление атмосферы).

Как рассчитать высоту дымохода

Длинная труба действительно увеличивает тягу, однако, она не ускоряет скорость выхода продуктов горения в атмосферу. В результате нагревается основание дымоотвода над кровлей, что влечет разрушение его фундамента. Образовавшиеся трещины уменьшают тягу и скорость горения камина.

В расчет высоты дымохода необходимо включать и близстоящие здания, особенно многоэтажные постройки. Высотки способны не только менять направление ветра, но и полностью перекрывать его дуновение.

Какой дымоход лучше

Специалисты единодушно считают, что цилиндр – это оптимальная форма для отвода продуктов горения в атмосферу. Даже неправильно посчитанная высота дымохода оказывает слабое влияние на эксплуатационные характеристики такой конструкции. Что касается материала, то свой выбор лучше остановить на асбестоцементных или металлических цилиндрах. В таких трубах диаметр дымохода не сильно влияет на скорость движения дыма над кровлей.

Без таких материалов совершенно не могут обойтись современные котлы, работающие в режиме «стоп и старт». Особенность этой отопительной системы состоит в том, что она может переходить в режим ожидания, экономя при этом значительное количество топлива.

Что касается прямоугольных или квадратных конструкций, то в ней часто образовываются завихрения, которые становятся причиной потери тяги. Тем не менее, эта форма считается оптимальной для современных дровяных котлов. Медленное движение дыма в атмосферу и небольшая высота дымохода над крышей – все это помогает замедлить улетучивание тепла и повысить КПД отопительной системы современных каминов.

Как правильно рассчитывать?

В международных стандартах говорится:

• Высота дымохода от колосниковой решетки до края не должна превышать 5 м. Мировая строительная практика показала, что оптимальной высотой трубы для отвода дыма является сооружение в 6 м;
• Над плоскостью кровли постройка должна возвышаться минимум на 0,5 метра. Как правильно рассчитать оптимальное расстояние? Замеры проводят от плоскости в месте установки дымохода;
• Когда труба находится на расстоянии в 2 м от коньков крыши или больших ограждений, то она должна возвышаться над ними на 0,5 м. Недостаточная высота дымохода уменьшает силу тяги и скорость горения поленьев;
• Когда труба для отвода дыма располагается на расстоянии 2-3 м от коньков или парапетов, то ее можно не возвышать над ними. Выступающие объекты должны находиться в одном горизонте. Правильно рассчитать горизонт можно при помощи водяного уровня.

В отдельную категорию необходимо выделить расчет высоты для конструкции, которая находится дальше 3 м от парапетов или коньков. В этом случае длина дымохода рассчитывается при помощи горизонтальной линии, которая создается строительным шнуром от дымоотвода к конькам или парапету. Угол наклона этой линии должен равняться 10 градусам. Практика показала, что допускается небольшое отклонение в размере 2 градуса.

Помимо расчетов длины трубы, внимание также следует обращать на форму и сечение дымохода. Эксперты не раз отмечали, что правильно подобранная форма и диаметр способны улучшить работу устройства в несколько раз.

Подбор сечения и формы трубы

Подбор толщины изоляции в зависимости от температуры отводящих газов

Для кирпичных моделей дымоотвода необходимо тщательно соблюдать пропорцию прямоугольного сечения в соотношении 1:1,5. Стоит отметить, что внутренние углы при этом принимают округлую форму. Рассчитать прямоугольную форму трубы достаточно просто – во время кладки необходимо всего лишь не превышать сечение в 10 см2. Диаметр дымохода для круглой конструкции не может быть меньше 15 см. Если планировка дымохода включает кирпичное сооружение с металлической трубой, то ее диаметр в таком случае не должен превышать 18 см.

Итоги

Практика показала, что самостоятельный расчет сечения и высоты трубы для отвода дыма приводит к снижению эффективности работы камина. Дело в том, что у рядового гражданина нет специального оборудования, которое позволит точно рассчитать требуемые параметры. Именно по этой причине рекомендуется обращаться к специалистам. Тем не менее, вы можете воспользоваться приведенными данными только в том случае, если ваша ситуация полностью совпадает с описанными случаями.

Видео: Типичные ошибки при установке печей и дымоходов

В загородных домах и банях индивидуального строительства предусмотрены различные системы отопления и забора воздуха. Каждая отопительная система должна снабжаться устройством вывода продуктов горения . Правильная работа всей отопительной системы в немалой степени зависит от высоты дымохода. Сегодня мы определимся с критериями расчета дымоходной трубы .

Расчёт дымовой трубы

Многие полагают, что размер дымохода не играет важной роли в создании комфортной температуры внутри дома . Дымоходная труба служит не только для отвода образовавшегося дыма и продуктов горения, она оказывает важнейшее влияние на эффективность отопительных приборов и расход энергоносителей .

Для правильного расчет дымохода должно быть учтено следующее :

• Исходя из топлива, которым будет обогреваться дом должен быть выбран материал для изготовления дымохода. У различных энергоносителей температура топочных газов разная .
• Возвышение дымохода над коньком крыши, сечение внутри трубы и конструктивные особенности целиком и полностью влияют на работу отопительных агрегатов вашего дома. Не правильный расчет и конструкция могут привести к поломке отопительного оборудования .
• В отдельных случаях для корректной работы отопительного оборудования и отведения продуктов горения необходимо наличие отдельной вентиляции по забору воздуха. Во многих случаях канал отведения делают совместно с дымоходом .

Высота дымохода над крышей зависит от:

• расположения трубы относительно конька
• от угла наклона крыши
• от присутствия посторонних объектов вблизи трубы
• от силы ветра в данном месте, а также от высоты снежного покрова

Минимальный размер высоты дымохода равен 50 см , возводится при условии того, что труба по горизонтальной линии крыши находится в шаге полутора метров от конька. Подобное местонахождение самое идеальное. На крыше в данном месте образуется меньше снега, что позволяет уменьшить риск протечки в период таяния. Возведение любого дымохода относительно конька опирается на требования СНиП41-01-2003 и СП 7.13130.2009 .

Читайте также: Прочистка дымохода

Общие положения

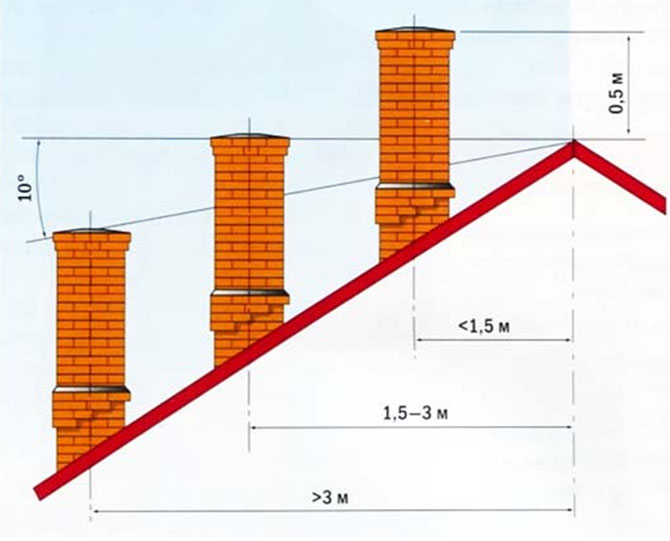

• Высота трубы от колосника до места выхода составляет около 5 метров . При плоской кровле трубу строят высотой не менее 50 см
• При нахождении трубы относительно конька в шаге полутора метров, высота трубы может быть 50 см по отношению к последнему или ограждающему препятствию, это относится к скатным кровлям. При расстоянии от 1,5 м до 3 м до конька , высота трубы не должна превышать его. При расстоянии больше 3 м от линии конька для определения высоты трубы проводится линия под углом 10 градусов относительно горизонта.
• При наличии рядом высоких строений высота трубы при дровяном отоплении строится выше крыши рядом стоящего строения.
• Вентиляционные каналы по забору воздуха, расположенные вблизи дымохода, должны иметь с ним одинаковую высоту.

Есть несколько рекомендаций по местонахождению дымоходной трубы и ее монтажу . Не следует располагать дымоходные трубы вблизи мансардных окон, дабы избежать при порывах ветра попадания угарного газа и продуктов горения в помещение . Внешнюю часть дымохода из нержавеющей стали не следует крепить жестко к крыше или стропильной конструкции, в случае сильного порыва ветра может быть повреждена вся конструкция крыши .

Как влияет диаметр дымохода на его высоту

Высота всех дымоотводящих каналов регламентируется СНиП , важно еще учитывать сечение и внутреннюю форму. Данные параметры сильно влияют на работу отопительных систем и КПД .

Теплый воздух, нагреваясь, поднимается вверх, чем ближе к выходу наружу, тем сильнее он остывает, вследствие чего образуется тяга. При очень больших размерах внутренних сечениях дымохода воздух быстрее остывает, образуя при этом , который плохо отражается на самой тяге .

Что можно сделать? Возможно, увеличить высоту трубы, за счет уменьшения ее сечения . В таком случае тяга станет такой сильной, что приведет к потере КПД отопительного котла или печки, камина. Так как приток холодного воздуха снизу будет резко увеличен , вследствие чего отопительный прибор будет нагрет плохо. Из-за чего потребуется увеличение расхода топлива и времени нагрева.

Высокий дымоход и небольшой размер внутреннего сечения тоже не будет давать хорошей тяги для правильной работы печи, камина. Возможно попадание угарного газа и дыма в само помещение. Дабы не столкнуться с такой ситуацией, лучше обратиться к помощи специалиста или произвести расчет высоты дымовой трубы с помощью калькулятора .

При самостоятельном устройстве дымоотводящей конструкции необходимо точно рассчитать параметры сечения дымовой трубы, ее общую высоту и уровень циркуляции воздуха – тяги, которая будет поддерживать процесс сгорания топлива и отводить в атмосферу токсичные продукты горения, содержащиеся в дыме. Такие расчеты довольно сложны, но важны для обеспечения эффективной и бесперебойной работы теплового агрегата и безопасности жителей.

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

• выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
• дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
• если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
• так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Обратите внимание! Недочеты в устройстве дымохода приведут к тому, что тяга либо будет недостаточной для нормальной работы нагревательного прибора, либо появится обратная тяга и продукты горения топлива будут поступать в помещения, что может стать причиной отравления или пожара.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Поэтому чтобы тепловой агрегат работал эффективно и не ломался, важно точно рассчитать основные параметры дымохода, которые обеспечат оптимальный уровень тяги.

Как рассчитать параметры для дымохода

Для возведения дымоотводящей конструкции, обязательно провести расчеты:

• общей высоты и высоты относительно крыши,
• внутреннего диаметра дымовой трубы,
• образуемой тяги.

Все эти параметры взаимосвязаны. Геометрические размеры дымохода необходимо рассчитать для составления его проекта, а величину тяги – для определения работоспособности дымоотвода в обычных для местности погодных условиях.

Расчет внутреннего диаметра

Основным нормативным требованием к размеру дымоходной трубы является ее соответствие выходному патрубку теплового прибора.

Обратите внимание! Для теплогенерирующих агрегатов заводского изготовления достаточно выбрать трубу, имеющую такое же сечение, как у выходного патрубка, или немного большего размера. Выполнение этого условия обеспечит необходимую пропускную способность дымохода.

Для дровяной печи или бытового котла, не имеющего заводского патрубка, необходимо рассчитать параметры внутреннего сечения дымовой трубы, при которых дымоход будет иметь необходимую пропускную способность.

Чтобы вычислить диаметр круглой трубы или ширину и длину прямоугольной, нужно найти площадь ее внутреннего сечения. Расчет проводится в несколько этапов.

Сначала вычисляют объемный выход дымовых газов в единицу времени (Vг):

Vг=Mт*Vт*(tг+273)÷273,

• где Mт – расход топлива в единицу времени, указанный в сопровождающей документации отопительного прибора,
• Vт – коэффициент дымовыделения используемого топлива,
• а tг – температура дымовых газов на входе в дымоход, обычно указываемая в документации к отопительному прибору и равная 120-150ºС.

Коэффициент дымовыделения различается для разного топлива:

Для расчета площади сечения (S) достаточно разделить полученное значение (Vг) на скорость отведения дыма (v):

S=Vг÷v.

Оптимальной считается скорость, равная 1-2 м/с. При такой скорости сажа и конденсат не успевают осесть на стенках трубы, но и тепло остается в помещении, а не вытягивается на улицу.

Обратите внимание! Для точных расчетов важно привести все величины к единому параметру времени. Если скорость для расчета используется в м/с, то и расход топлива нужно перевести в кг/с.

Например, если для дровяной печи-каменки стандартный расход – 8 кг/ч, то при переводе необходимо разделить эту величину на 3600. Таким образом, расход составит 0,0022 кг/с.

Для круглой трубы диаметр (D) рассчитывается из формулы площади круга:

D=2√S÷3,14.

Для квадратной ширина (a) рассчитывается из формулы площади квадрата:

a≥√S.

Для прямоугольного сечения подбираются ширина (a) и длина (b) таким образом, чтобы их произведение было больше или равно S:

S≥a*b.

Определение высоты дымоотводящей трубы

Для образования достаточной разницы в давлении и температуре в котле и на улице минимальная необходимая высота дымоходной трубы должна составлять 5 метров. Но кроме минимального значения необходимо рассчитать и высоту выходного отверстия над кровлей.

В этих расчетах учитывается тип крыши, расположение дымохода по отношению к коньку кровли и наличие близко расположенных строений или иных высоких объектов.

Обратите внимание! При проектировании дымохода необходимо учесть расположение крепежных элементов. Через каждые 2 м высоты труба фиксируется к стенам и перекрытиям, если дымоход возвышается над кровлей более чем на 1,2 м, для дополнительной фиксации используют растяжки.

Расчет тяги

Для проверки работоспособности дымохода, который будет возведен в соответствии с выполненными расчетами высоты и внутреннего сечения трубы, дополнительно проводят расчет тяги.

Тяга, то есть разница давления на входе и выходе из дымохода (P) рассчитывается по формуле:

ΔP=hд*(ρв-ρг),

где hд– высота дымохода над отопительным прибором,

в– плотность воздуха на улице,

г– плотность дыма.

Высота дымохода уже рассчитана, а вот плотность воздуха и дымовых газов потребуется вычислить. В зависимости от погодных условий, показатель плотности воздуха меняется.

ρв=ρн*273÷tв,

где н=1,29 кг/куб.м – плотность воздуха в нормальных условиях,

а tв – температура окружающей среды.

Это важно! Для расчета тяги берут самые неблагоприятные климатические условия в регионе – теплое время года. Для расчетов используется температура в Кельвинах, поэтому к температуре в градусах Цельсия прибавляем 273.

Плотность дымовых газов рассчитывается по аналогичной формуле, исходя из средней температуры дымовых газов в трубе (tг):

ρг=ρн*273÷tг.

Δtг=(tг+tд),

где tг – температура газов на выходе из отопительного прибора, указанная в сопроводительной документации,

а tд – температура дыма на выходе из трубы.

Но температура дымовых газов, выбрасываемых дымоходом в атмосферу, требует дополнительных расчетов и зависит от мощности теплового прибора (Q) и высоты дымовой трубы (hд):

tд=tг-hд*В*√1000÷Q,

где В – коэффициент теплоотдачи дымоходной трубы, зависящий от материала, из которого выполнен дымоход и уровня его теплоизоляции.

Если после проведения всех расчетов уровень тяги получился в диапазоне 10-20 Па, то спроектированный дымоход справится со своей задачей и обеспечит бесперебойную работу тепловому агрегату. В противном случае потребуется увеличить высоту дымовой трубы или оснастить оголовник дефлектором или дымососом для создания искусственной тяги.

Обратите внимание! Расчет тяги требует точности, поэтому все промежуточные подсчеты необходимо записывать, чтобы была возможность их проверить. Чтобы исключить возможную ошибку в вычислениях, можно воспользоваться онлайн-калькулятором или обратиться к специалистам.

Особенности расчетов параметров дымохода для бытовых котлов

Тепловые приборы заводского изготовления обычно не требуют проведения серьезных расчетов дымохода – основные параметры указываются в сопроводительной документации. Отличительной особенностью проведения расчетов для бытовых котлов является их простота.

• Высоту определяют по общим правилам, учитывая особенности расположения дымоотводящей конструкции относительно крыши дома и близлежащих строений.
• Диаметр внутреннего сечения дымовой трубы выбирают в соответствии с мощностью теплогенерирующего агрегата, не беря во внимание ни тип топлива, ни объем выделяемых газов. Так как заводские приборы выпускаются по стандартам изготовления, все параметры давно посчитаны и собраны в таблицу.

Оставляя данные на сайте, Вы соглашаетесь с Политикой конфиденциальности и защиты информации.

1.Защита данных

Администрация сайта (далее Сайт) не может передать или раскрыть информацию предоставленную пользователем (далее Пользователь) при регистрации и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой пользователь ведет свою деятельность.

2.Получение персональной информации

Для регистрации на сайте, пользователь обязан внести некоторую персональную информацию. Для проверки предоставленных данных, сайт оставляет за собой право потребовать доказательства идентичности в онлайн или офлайн режимах.

3.Использование персональной информации

Сайт использует личную информацию Пользователя для обслуживания и для улучшения качества предоставляемых услуг. Часть персональной информации может быть предоставлена банку или платежной системе, в случае, если предоставление этой информации обусловлено процедурой перевода средств платежной системе, услугами которой Пользователь желает воспользоваться. Сайт прилагает все усилия для сбережения в сохранности личных данных Пользователя. Личная информация может быть раскрыта в случаях, описанных законодательством, либо когда администрация сочтет подобные действия необходимыми для соблюдения юридической процедуры, судебного распоряжения или легального процесса необходимого для работы Пользователя с Сайтом. В других случаях, ни при каких условиях, информация, которую Пользователь передает Сайту, не будет раскрыта третьим лицам.

4.Контроль персональной информации

Для контроля персональной информации в Сайте реализованы механизмы верификации личных данных. Ответственность за любые последствия предоставления недостоверных данных лежит на Пользователе. В случае, если некоторые данные изменились, Пользователь обязан исправить данные в системе самостоятельно, либо связаться со службой поддержки для внесения корректировок.

5.Коммуникация

При регистрации Пользователь получает сообщение, подтверждающее его успешную регистрацию. Пользователь имеет право в любой момент прекратить получение информационных бюллетеней воспользовавшись соответствующим сервисом Сайте.

На сайте могут содержаться ссылки на другие сайты. Сайт не несет ответственности за содержание, качество и политику безопасности этих сайтов. Данное заявление о конфиденциальности относится только к информации, размещенной непосредственно на сайте.

7.Безопасность

Сайт обеспечивает безопасность учетной записи Пользователя от несанкционированного доступа.

8.Уведомления об изменениях

Сайт оставляет за собой право вносить изменения в Политику конфиденциальности без дополнительных уведомлений. Нововведения вступают в силу с момента их опубликования. Пользователи могут отслеживать изменения в Политике конфиденциальности самостоятельно
