Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя - это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

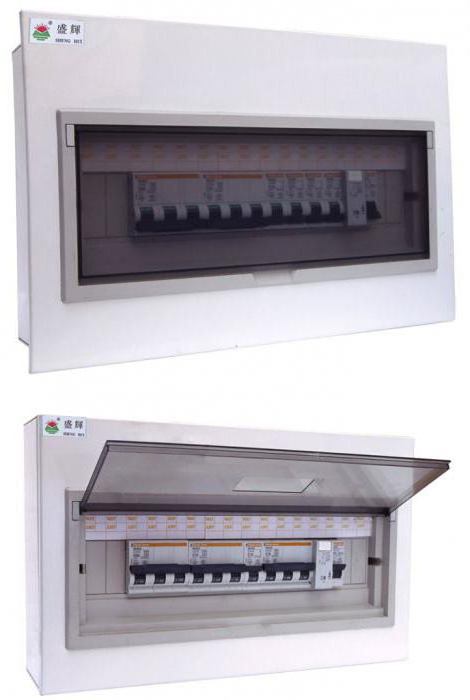

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, - 16 ампер или 25 и т.д.

Как ошибочно выбирают автоматы

На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка - автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже - к возгоранию электропроводки либо даже пожару.

Для того и изобретен, чтобы защищать от перегрузки. Это для защиты, а не украшение электрического щитка.

Принцип работы автоматического выключателя

АВ призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.

Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.

В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

• определить сечение провода
• по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
• выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

При использовании можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.

Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, - как для 10 мм кв. медного. У 6-мм - такой же, как у 4-мм из меди. Далее - аналогично.

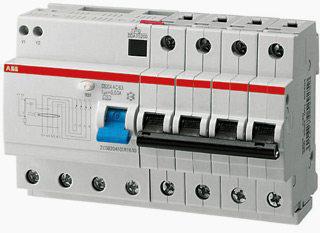

Виды автоматов

Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.

Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в электрических щитах. Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Любая электрическая цепь в квартире и доме, должна защищаться автоматом защиты от перегрузок и сверхтоков короткого замыкания. Эту нехитрую истину можно наглядно продемонстрировать в любом электрическом щите квартиры, этажном щите, вводно-распределительном щите дома и т.п. электрическим шкафам и боксам.

Вопрос не в том, ставить автомат защиты или нет, вопрос, как рассчитать автомат защиты, чтобы он правильно выполнял свои задачи, срабатывал, когда нужно и не мешал стабильной работе электроприборов.

Примеры расчета автоматических выключателей

Теорию расчетов автоматических выключателей вы можете почитать в статье: . Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.

Пример 1. Расчет вводного автомата дома

Примеры расчета автоматических выключателей начнем с частного дома, а именно рассчитаем вводной автомат. Исходные данные:

• Напряжение сети Uн = 0,4 кВ;
• Расчетная мощность Рр = 80 кВт;
• Коэффициент мощности COSφ = 0,84;

1-й расчет:

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

• Iток.расцепителя = Iр × 1,1
• Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

• I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Расчет тока нагрузки

Исходные данные:

• Напряжение сети Uн = 220 В;
• Расчетная мощность Рр = 6 кВт;
• Коэффициент мощности COSφ = 1;

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

Коэффициент использования

• Выпишите на листок планируемые бытовые приборы.
• Рядом с прибором поставьте его мощность по паспорту.
• Просуммируйте все мощности приборов по паспорту. Это Pрасчет .
• Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микровоновка+блендер, чайник+микроволновка+тостер, и т.д.
• Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
• Разделите Pрасчет на Pноминал , получите коэффициент использования кухни.

На самом деле , в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

• коэффициент использования=0,7 –для розеток от 50 шт.;
• коэффициент использования=0,8 –розеток 20-49 шт.;
• коэффициент использования=0,9 –розеток от 9 до 19шт.;
• коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

• Iр = Рр / 220В;
• Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

• Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем для кухни в 32 Ампер.

Вывод

Приведенный пример расчета кухни получился несколько завышенным, обычно для хватает 16 ампер если учесть, что плиту, стиральную машину, посудомоечную машину выводят в отдельные группы.

Эти примеры расчета автоматических выключателей для групповых цепей, лишь показывают общий принцип расчетов, причем не включают расчет инженерных цепей включающий работу насосов, станков и других двигателей частного дома.

Фотогалерея автоматов защиты

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Коэффициент мощности

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).

Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.

Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.

Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

То, что с электричеством шутки плохи, известно каждому. Неправильный расчёт схемы электроснабжения может привести как минимум к двум неприятным последствиям. Первое, это когда при включении нескольких энергоёмких электроприборов (например, стиральной машины, электрочайника и утюга) срабатывают автоматические выключатели и сеть обесточивается. Неприятно, но не смертельно. Второе, это когда при включении тех же приборов автоматы не сработают, и начнёт плавиться и дымиться электропроводка. А это уже смертельная опасность: до пожара всего один шаг. Вот почему выбор автомата по мощности нагрузки – дело первостепенной важности.

Автоматический однополюсный выключатель Schneider ВА63 1П 25А С на 25 ампер.

Немного теории

Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:

где W – мощность тока в ваттах (Вт);

I – сила тока в амперах (А);

V – напряжение в вольтах (В).

В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:

В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:

I = 6000 Вт / 220 В = 27,3 А

Для трёхфазной схемы подключения формула (2) примет следующий вид:

I = W / 1,73V (3)

Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:

I = 6000 Вт / (1,73 х 380 В) = 9,1 А

Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Подбор номинала автоматического выключателя по сечению провода

Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):

Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.

При любом раскладе следует помнить следующее:

1. Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
2. Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.

Автоматические выключатели необходимы для защиты электропроводки от перегрузок и возникновения короткого замыкания (дальше КЗ). В случае возникновения аварийной ситуации в электросети, по проводке в доме может пройти сверхток, в этом случает изоляция кабеля моментально расплавится, а сама электропроводка будет сверкать как бенгальские огни.

Понятно, что результат может быть очень плачевным. Чтобы избежать таких неприятных ситуаций, в электро-щитке необходимо непременно автоматический выключатель (а лучше сразу несколько). О том, как подобрать автомат по сечению кабеля, току и иным техническим характеристикам, постараемся рассказать в данной статье.

Итак, подбирая автоматический выключатель для дома, необходимо обращать внимание на его основные параметры.

Ток короткого замыкания

Для выбора автоматического выключателя по такому показателю, как ток короткого замыкания, нужно учитывать одно важное условие –правила ПУЭ запрещают использование автоматов, у которых наибольшая отключающая способность меньше 6-ти кА. Сегодня на рынке можно встретить устройства с номиналами в 3; 4,5; 6 и 10 кА. Так, если ваше жилье располагается в непосредственной близости от трансформаторной подстанции, то стоит приобрести автомат на 10 кА. В иных случаях будет вполне достаточно использование автомата на 6 кА.

Рабочий ток (номинальный)

Номинальный ток – это такой же важный критерий в выборе автоматического выключателя для дома. Этот показатель указывает значение тока, при превышении которого произойдет разъединение электрической цепи. Подбирая подходящее значение (10, 16, 32, 40А и т.д.), нужно обращать внимание на два основных показателя: мощность потребителей электроэнергии в доме и сечение кабеля проводки. Рабочий ток автомата будет непосредственно зависеть от того, какой наибольший по величине ток сможет пропустить через себя электропроводка.

В этом случае, следует предварительно выяснить сечение кабеля в помещении и только после этого, с помощью специальных таблиц, выбирать подходящий по характеристикам автоматический выключатель.

Ток срабатывания

Вместе с номинальным током автоматического выключателя, необходимо выбрать его номинал согласно току срабатывания. Во время включения особенно мощных приборов пусковой ток может превышать номинальный в 12 раз. Именно поэтому, чтобы АВ не сработал, приняв подключение электротехники за короткое замыкание, следует верно выбрать класс автоматического выключателя. Для бытового использования применяются классы D, C и B. Для квартиры или дома, где на кухне стоит газовая плита, лучше выбрать прибор класса В. В случае наличия электроплиты или мощного электрического котла, нужно выбирать автомат класса С или D.

Селективность

Понятие селективности – отключение лишь определенного участка при аварийной ситуации. При этом другие участки будут работать. В этом случае необходимо немного разобраться в логической цепочке и подобрать номиналы АВ согласно линии обслуживания. В вершине разветвления проводки должен находиться вводной АВ, номинал которого должен быть меньше либо равен величине максимально допустимой нагрузке на проводку, согласно сечению кабеля.

Рабочий ток вводного коммутационного устройства должен быть выше значения номинального тока всех нижестоящих автоматов в электро-щитке. Для квартиры или частного дома оптимальными будут аппараты со следующими значениями: ввод – 40А, электроплита – 32А, освещение – 10А, розетки – 16А, электроприборы до 5кВт – 25А. Выбрав такой вариант сборки распределительного щитка, необходимое условие селективности будет достигнуто.

Число полюсов

Количество полюсов – это еще один немаловажный критерий подбора АВ. С ним, обычно, возникает меньше всего трудностей. Итак, для обычной однофазной сети на 220 Вольт на ввод следует устанавливать однофазный двухполюсный автоматический выключатель. На отдельно подключаемые бытовые приборы и освещение необходимо устанавливать подходящий однополюсный АВ. В случае, если в вас в квартире или доме присутствует трехфазная электрическая сеть, то на ввод стоит приобрести четырехполюсное коммутационное устройство.

Производитель

Очень важно верно выбрать производителя автоматических выключателей. В ином случае, вы рискуете приобрести подделку. В таких устройствах заявленные характеристики очень часто не соответствуют реальным параметрам автоматов. Поэтому стоит приобретать коммутационные устройства исключительно у проверенных компаний.

Недопустимые ошибки при выборе автомата

Есть несколько главных ошибок, которые можно допустить, выбирая автоматический выключатель. При неверном выборе защитной автоматики, может наблюдаться срабатывание АВ во время включения бытовой техники. Кроме этого, срок эксплуатации будет меньше заявленного, но самое страшное – может не выдержать электропроводка.

Чтобы не допустить возникновения таких проблем, рассмотрим наиболее частые ошибки при выборе автоматических выключателей для дома:

1. Нужно прежде всего ориентироваться на электропроводку в доме, а не на мощность бытовых приборов. Так, если вы для защиты электрического котла приобретете устройство на 32А, а сечение кабеля выдерживает лишь ток в 16А, то электропроводка не выдержит и просто расплавится. Если вам необходимо выбрать мощный прибор для защиты, то, прежде всего, нужно будет заменить проводку в жилье на более мощную.
2. Во время расчета номинала АВ по номинальному току очень часто выходит среднее значение, к примеру – 13,6А (не 16А и не 10А). В этом случае, нужно отдать предпочтение большему показателю лишь тогда, когда вы точно уверены, что ваша проводка способна выдержать токовую нагрузку в 16А.
3. Для гаража и дачи стоит выбирать АВ с большей мощностью, поскольку там могут использоваться мощные пружинные насосы, асинхронные двигателя, сварочные аппараты и т.п. Следует заранее предусматривать подключение очень мощных потребителей, дабы в будущем не тратить деньги на покупку более мощного коммутационного аппарата. Обычно, автомата на 40А вполне хватает для таких нужд.
4. Желательно приобретать устройства у одной, проверенной компании. В данном случает возможность несоответствия может быть сведена к нулю.
5. Стоит отдавать предпочтение лишь специализированным магазинам, а лучше – официальным дистрибьюторам. У них нет подделок, да и стоимость товара от прямого поставщика, чаще всего, ниже, нежели у посредника.
