Вроде как на первый взгляд в соединение проводов нет ничего необычного. Взял и скрутил себе. Ну а с другой стороны необходимо знать, как правильно это сделать.

Как же правильно сделать соединение или скрутку алюминиевых и медных проводов?

Прежде всего, между собой соединять провода необходимо только из одного материала; медь с медью, алюминий с алюминием.

Но все же очень часто бывает что Вам просто необходимо соединить медный кабель с алюминиевым кабелем. Выход из такой ситуации есть ссоединять нужно только через специальный клемник, так чтобы алюминий не соприкасался с медью, получится вполне надежное и безопасное соединение меди с алюминием.

При применении скрутки из разного материала, в местах соединения алюминиевого и медного кабеля, вследствие различной электропроводности материалов происходит быстрое окисление, в результате чего сопротивление току возрастает и место соединения сильно нагревается, В дальнейшем это может привести к расплавлению изоляции провода и короткому замыканию или его дальнейшему возгоранию. Чтобы не допустить оплавление изоляции на скрутках, необходимо применять тряпочную изоленту (текстильную), а не ПВХ.

Такой нагрев также может произойти, если не правильно (слабо) скручена скрутка, а также от превышения максимальной проходящей нагрузки для данного сечения кабеля через эту скрутку. При необходимости соединения на скрутках все скрутки должны быть надёжно скручены, провода необходимо зачистить ножом или наждачкой от налета темного цвета (окисла), это сильно улучшит электропроводимость между соединениями. Длина скрутки должна быть не менее 40-50мм Самый лучший вариант для скруток из медных проводов - это пайка паяльником, при помощи канифоли, а не кислоты, так как она окисляет соединение и существенно уменьшает контакт.

Для устранения проблемы надежного соединения, а также соединения меди с алюминием, мы рекомендуем применять соединения на быстрозажимных клемных колодках фирмы WAGO (Германия). Для соединения нужно зачистить провода примерно на 10-15 мм и плотно вставить их в отверстия клемника.Клемники wago применяют для разного сечения и видов провода, а также могут использаваться для одновременного подсоединения медных и алюминиевых проводов. Внутри клемники наполнены специальной смазкой,которая улучшает электропроводность и не позволяет проводам окисляться. Клемники желательно применять в любых соединениях.

Один из старых и проверенных способов соединения проводов из различных материалов с помощью сжимов отвитвительных в простонародии «орешки».

Сжим ответвительный состоит из 3-х метал — х пластин, между которыми зажимают провода. Приимущество в этого соединения в том, что для подключения отводящего провода нет необходимости разрывать магистраль. Отходящий провод вставляют между средней и последнй пластиной.

Еще один довольно распространенный сопсоб соединения на винтовых клемных колодоках. В этом случае нужно просто вставить их в отверстие клемной колодки и затянуть винтом. Такое соединение также предоставляет возможность соединенять провода из разных материалов.

Для соединения гибких (многопроволочных) проводов (ПВС, ПУГНП, ШВВП, КГ и.т. д) через винтовые клемные колодки, чтобы винты не перерезали жилы надо обязательно пропаивать их, но никто нелюбит этого делать, поэтому чтобы не опаивать концы проводов, нужно применять опресовочные гильзы исключающие расползание проводов в клемме.

Если Вам понравилась информация на этой страничке, Вы можете порекомендовать её в интернете, нажав одну или несколько кнопок закладок в низу панели.

Проводное соединение

Как правильно подключить провода?

В этой статье я попытаюсь более внимательно изучить, как подключать провода. Качество проводки зависит от почти 90% успеха.

Какая польза от изменения проводки в доме, если проводка в распределительных коробках сделана настолько ужасной. Есть много последствий. Неправильная работа защитных устройств. Нагрев на клеммах и повреждение кабеля. Или даже огонь. Чтобы избежать таких последствий, провода должны быть правильно подключены. В ПУЭ (правила установки электроустановок) в пункте 2.1.21 главы 2 предусматривается:

Соединение представляет собой живые ответвительные и концевые кабели и должно выполняться путем резки, сварки, мягкого или прессования (винт, винт и т. Д.) В соответствии с инструкциями, которые были соответствующим образом одобрены.

Кручение холодного провода ЗАПРЕЩЕНО

Поэтому нам нужно более внимательно изучить каждый метод подключения

Поворот проводов

Сжатие провода, как вы понимаете из заголовка, готовит печать. Механические прессы, как правило, для поперечных сечений от 1,5 мм2 до 35 мм2 и гидравлические для поперечных сечений до 240 мм2 и более.

При подключении этого метода необходимо выбрать правильный участок рукавов или наконечников, а также матрицу печати. При правильном подходе мы получаем очень надежное и продолжительное соединение.

Минус только один. Такая связь невозможна.

Советы, которые мы используем с PGR-70.

Сварка проволоки

Метод совершенно новый. Для этого требуется сварочный аппарат, такой как TES-700 и углеродный электрод. Когда все провода подключены в рулоне, коснитесь углеродного электрода наконечника и удерживайте до образования медного шарика. В этом отношении практически нет переходного сопротивления. Можно добавить еще одно дополнение, чтобы такое соединение было легко демонтировано.

Достаточно того, что в конце броска вы кусаете мяч, и вы можете отвинтить провода. Вы можете записать затраты на сварочный аппарат и проблемы с производством сварочных работ на высоте (на лестнице ниже потолка).

Паяльные провода

Самый доступный способ.

Паяльник 60W-80W приобретается в магазине электротоваров. Опыт показывает, что это оптимальная сила для таких работ. Меньше — не нагревайте провода. Больше — проволочные провода работают. Не забывайте о росе и олове. Вместо канифоли мы будем использовать специальный поток. Жить в рулоне и тщательно пропайа. Соединение будет длиться очень долго. Единственным недостатком является то, что если поворот длинный, то управление в распределительной коробке проблематично.

зажимы

Это слово означает скобы Wago, PPE, ZVI.

Мы будем уделять им особое внимание.

Они появляются на рынке, сразу заняли достойное место в электрической коробке.

Простота сборки узлов. Терминалы от 2-контактного до 8. В принципе, устанавливается самоблокирующееся устройство. Вставка не будет работать, когда провод вынут. Просто закрепите провод от 1,5 мм2 до 2,5 мм2.

Существует модель wago, которая «на зубах» имеет секцию кабеля 4 мм2. Из недостатков я вижу неразрывность соединения и небольшой ток 24А. Поэтому вам лучше использовать их в линиях освещения помещения.
На момент написания настоящего документа кабели продавались в многожильных кабелях.

Они могут использоваться повторно, что позволяет расширить сферу действия.

средства индивидуальной защиты

Эти «колпачки» часто используются при монтаже электропроводки. Удобно. Затяните резьбу на последней упаковке. Оказалось, что это простая съемная ссылка. Только если вы решите добавить провод, потребуется заменить PPE на более крупный.

Они также называются лентой или обувью. Они продаются по 10 штук. Секции сильно отличаются от 0,75 мм2 до 16 мм2.

Просто отрежьте количество необходимых вам ссылок. Вставьте провода с обеих сторон и затяните винтом. Не рекомендуется вставлять по одному проводу с каждой стороны.

Он подходит для проводов с литиевым корпусом и для кабеля с несколькими проводами (гибкий), при условии, что зажим для втулки сжат. И не забудьте эту ссылку раз в год.

Оставьте ответ

Сергей
Сварка проволокой: -Мета новая. Я не согласен с тем, что мой дедушка мог сказать так.

СИЗ: -Они приводятся в полный оборот. Даже здесь, к сожалению, вы не оправданы, должен быть создан только ППК-паук: — Мы придем к особым потокам.

Только если он является нейтральным на основе колофона, в противном случае его следует мыть. АДМИН: Спасибо за вашу критику! Я не знал о СИЗ (потому что я их не использую)! Вы правы в этом. Его следует использовать только на основе канифоли без добавления кислот.

Салим
Я хотел бы заявить о своем коллеге по поводу СИЗОВ.Я поддерживаю СИЗ, который бы обманул законченный шрапку.Перебырая силовую проводку, я заметил, что соединения скручены SIZom Iskra, а это значит, что он поворачивается. SIZom не обеспечивает достаточный контакт вокруг всех кабели, которые находятся в пучке и, конечно, зависят от нагрузки потребителей

svarkagid.com
Сварка состоит из нескольких технологических процессов.

Сначала снимите покрытие и изоляцию от проводов, затем поверните. Результирующий рулон режется так, что концы всех проводов находятся на одном уровне, а длина скрутки составляет не менее 50 мм.

яркий
Мониторинг не задерживается с СИЗ. И правильно!

По опыту: холодные обороты 5-7 см длиной более надежны, чем пряжки. Твисты, которые стоят на протяжении 20 лет под лентой, отлично работают — без жарки и взлома. Но личные личные предохранители ослаблены и сожжены через шесть месяцев или год.

Константин
полезная информация

Александр
На фотографии нет пайки и пайки, подключение не нагревается, а контакт не является надежным

HectorCroli

HectorCroli
XXXX FORUM http://lol.unoforum.pro/?0-1 lol.unoforum.pro/?0-1 https://tinyurl.com/ycj7k9e2 tinyurl.com/ycj7k9e2 qil.su/Dm0oqM

Арлетт
Таро Consulta мечта о Таро распространения Таро любви Рак гороскоп таро от чашки работать таролог мифической таро Королева мечи смерти Таро карты rotmg Unicorn Таро Башня таро отношение Императрица хрустальный таро в подвешенном человеке таро любови повернулся к онлайн таро карте рисовать бесплатно таро онлайн кристалл видение Таро колода три чашки Таро является карьерой короля мечей отмененных любви таро означающих Таро карты распространяется значения таро страница сабли ответить на мой вопрос, магия Таро Таро в сложные свободные точные да или нет любителей карт Таро в любви таро таро онлайн не чтение Рыб любовь Таро чтение в июле 2017 года десять Пентаклей таро рай институт таро карты Дели башни таро означающие отношение ауры сома таро 34 я люблю таро таро огненные знаки ежедневно Стрелец Любовный гороскоп таро Алистер Кроули таро значения миниатюрной кролик таро таро онлайн с мобильного мужественные р зал таро таро игры онлайн таро черный Как сделать свое первые карты таро заговор чтения карт с помощью электронной почты Таро карты в любви 4 чашки Таро Тоты представляет значение карт таро три меча оказался свободным Таро любви чтения новой эра 10 чашек таро карты любви La Papessa таро таро вопроса 10 Таро карты карты аса чашки Таро любовь смысл игра Таро карты расширения белый магический таро чтения

nilniLip
Интернет-магазин http://detstvo.shop предлагает всем, кто покупает игрушки для детей оптом и в розницу.

Как правильно подключать провода

Все представленные продукты имеют высокое качество и имеют необходимые сертификаты. Здесь вы найдете следующие типы: детские игрушки, строительные блоки Lego, электромобили, внедорожники, велосипеды, детскую мебель, детские игровые площадки и многое другое. Не упустите возможность купить по дешевым ценам игрушек в одном месте, не оставаясь дома. Оптовики пользуются огромными скидками!

deperNoine
Вы мечтаете играть и в то же время не зарабатываете плохие деньги?

С gold-edggs вы можете себе это позволить каждый день и быть инвестором, акционером и партнером. Вам нужно купить курицу и собирать золотые яйца, а затем продавать и отменить деньги, полученные за любой кошелек в сети. Начните получать прибыль сегодня, есть подробная информация об игре на http://gold-eggs24.ru, а также инструкции о том, как правильно заработать деньги.

Наслаждайтесь игрой!

Общие правила подключения кабелей дома

— Вы не можете подключать провода проводов или наматывать их на другой — их можно только захватить. Таким образом, разрешается сопоставлять до шести ядер разных частей.

— Вы не можете перекрутить алюминиевую проволоку и медный провод. Если это еще необходимо, нити медной проволочной рукоятки и пайки смолы TOC, а затем поверните алюминиевый кабель.

В этом случае использование кислотного потока запрещено.

— Вы можете использовать медные нитки для подключения алюминиевых и медных проводов. На винте, который в два или три раза толще, как проволочная секция, мы поместили на шайбу, затем поместили петлю из одного провода, затем еще одну шайбу и петлю другого провода. Мы поместили третью шайбу сверху и затянули ее матрицей.

— Чтобы улучшить качество завихрения, конец чашки от скрученных проводов бокового ножа укуса (когтей).

В результате концы проводов свариваются вместе с методом «холодной сварки».

— Чтобы исключить образование оксидной пленки, ухудшая плотность соединителей на завихрении, желательно использовать смазку для кварцевазелиновой алюминиевой проволоки и медного вазелина.

— Чтобы увеличить срок службы тонировки, концы соединения можно припаять пайкой оловом с помощью канифоли в виде флюса.

— Подключение проводов дома также возможно с помощью различных клеммных колодок, соединительных блоков, зажимов,

— Независимо от типа и способа подключения все оголенные провода должны быть изолированы тремя слоями изоляционной ленты.

Электропроводка — это зоны особой опасности. Как правило, 90% всех неисправностей и аварий происходят при контакте и перегрузке кабелей.

Существует множество способов подключения гидов.

Наиболее распространенным и простым среди них является ручная упаковка винта TPG и намотка города электрической полосой (рис. 4.65).

Для качественного твиста вам нужно точно знать, как это делается (рис.

Рис. 4,66. Варианты подключения витых проводов

Однако в таких уверенных связях цепочка чаще всего прерывается. Иногда этот метод не может быть использован — например, при подключении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо установить соединения со специальным оборудованием, которое достаточно сегодня — есть много вариантов выбора (рис.

Кабельные зажимы
Эти устройства помогают подключать проводники без резки TPG. Зажим состоит из отвертки и картонной коробки (рис. 4.68). Он используется для выдавливания проводов с главной линии.

Конечный блок — очень удобный способ подключения проводов, особенно когда их много.

Он состоит из пластикового корпуса с контактами из медных винтов, расположенных внутри (рис. 4.69). Падение может содержать 12 или более пар ссылок. Если вам нужно небольшое количество, дополнительные предметы просто вырезаются ножом (рисунок 4.70).

На первый взгляд схема подключения провода выглядит запутанно и непонятно, но, немного разобравшись в вопросе, можно осуществить подводку провода самостоятельно. Порядок подключения проводов выполняется следующим образом:

Сначала производится подключение отводящих проводов силового провода.

Крепление нескольких проводов можно сделать более удобным, для этого нужно связать их в один пучок и зафиксировать по стене с помощью пластиковых хомутов, прикрепленных к дюбелям. Чтобы облегчить подводку к автоматам, жилы проводов расплетают и просовывают через специальные отверстия внутрь щитка.

Подключаемые к автоматам провода следует вытянуть на необходимую длину и промаркировать в соответствии с зонами квартиры, к которым они относятся. Затем при помощи хомута и дюбелей нужно закрепить к стене пучок подводящих проводов.

Чтобы разобраться с последовательностью подключения схемы подключения провода , следует четко придерживаться схемы, разработанной для данного монтажа электропроводки.

Кончики проводов очищаются от изоляции где-то на 20см. Благодаря чему можно свободно развести провода внутри щитка. Каждый провод состоит из трех жил – фазный провод, провод заземления и нулевой. Затем необходимо их оголить на 6-10мм и поочередно закрепить: сперва закрепляется синий — нулевой провод; после него желто-зеленый – заземление, на нижней шине; и в конце белый – фазный провод, в соответствующем разъеме автомата. Остальные провода закрепляются точно в таком же порядке.

На основании энергопотребления и требований безопасности, распределительный щиток комплектуется соответствующими автоматами и защитными устройствами.

Как соединять провода правильно в квартире

Провода подключаются согласно схеме монтажа электропроводки. Дом подключается к линии электропередач в щитке, установленном за железобетонной опоре. Там же устанавливается счетчик и дополнительный автомат.

Чтобы электроснабжение в ваших домах всегда было качественным, бесперебойным и надёжным, очень важно при монтажных работах правильно выполнить соединение проводов. Способов существует очень много, мы подробно рассмотрим каждый в отдельности с его преимуществами и недостатками, с пошаговой инструкцией выполнения коммутации. А также уделим внимание вечному вопросу электриков – как подсоединить провода, жилы которых выполнены из разных металлов (например, медные и алюминиевые).

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Скрутка

Начнём с самого простого и известного метода – скрутки. Его же можно назвать и самым старинным, не зря электрики между собою называют скрутку «дедовским методом».

Мы не будем говорить вам о том, что такое соединение проводов отличается прочностью и надёжностью. Согласно основному документу в электротехнике ПУЭ («Правила устройства электроустановок») скрутка вообще запрещена, несмотря на то, что полвека назад она применялась повсеместно. Дело в том, что в те времена и нагрузка в квартирах складывалась лишь из освещения, радио или телевизора. Если учесть, какая сейчас нагрузка в современных квартирах с огромным количеством бытовой техники, используемой ежедневно, то никакая старая изоляция, сечения жил и способы соединения проводов уже не подходят.

Тем не менее, о скрутке мы будем говорить, и даже в первую очередь, потому что она является основным этапом таких вариантов соединения, как сварка и пайка.

Положительные стороны

Самым главным преимуществом скрутки является то, что она не требует абсолютно никаких материальных затрат. Всё что понадобится, это нож для снятия изоляционного слоя с жил проводов и пассатижи для выполнения соединения.

Вторым неоспоримым плюсом скрутки считается простота исполнения. Не нужно никаких особенных знаний или навыков, её сможет сделать любой человек, который когда-нибудь держал в руках пассатижи.

В скрутке можно одновременно соединять несколько проводов, но их общее количество не должно превышать шести.

Отрицательные стороны

Основным недостатком скрутки является её ненадёжность, со временем она ослабевает. Это связано с тем, что в жилах кабеля или провода присутствует остаточная упругая деформация. В месте скрутки увеличивается переходное сопротивление, что чревато нарушением контакта и нагревом. В лучшем случае, вы это вовремя обнаружите и перезаделаете место соединения, в худшем может произойти возгорание.

При помощи скрутки нельзя соединять электропровода, выполненные из разных металлов. В порядке исключения можно скрутить медный и алюминиевый провод, но только в том случае, когда медная жила предварительно будет залужена припоем.

В электротехнике существуют понятия разъёмного или неразъёмного соединения. Так вот скрутка не относится ни к одному, ни к другому. Разъёмное соединение характеризуется тем, что его концы можно много раз разъединять. В скрутке этого полноценно не сделать, каждый раз после очередной раскрутки и закрутки жил, они будут портиться. Назвать скрутку неразъёмным соединением тоже никак нельзя, потому что в ней нет необходимых для этого понятия прочности, надёжности и стабильности. В этом заключается ещё один минус скруточного соединения.

Монтаж

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Пайка

Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.

Положительные стороны

Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).

С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.

Такой вид соединения не требует никакого обслуживания весь период эксплуатации.

Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.

Отрицательные стороны

К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.

Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация. Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело.

Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.

Монтаж

Пошаговый процесс выполнения пайки выглядит следующим образом:

1. Снимите изоляцию с жил на 40-50 мм.
2. До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
3. Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
4. Выполните скрутку.
5. Жало паяльника поднесите к припою.
6. Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
7. Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
8. Затвердевшую пайку протрите спиртом и заизолируйте.

Пайка проводов паяльником показана в этом видео:

Пайка проводов с помощью газового паяльника:

Пайка скруток методом погружения в расплавленный припой:

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу. А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится.

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Опрессовка

Для этого способа используются специальные трубчатые гильзы или наконечники, при помощи которых обжимают и опрессовывают соединяемые провода. Суть метода заключается в совместной деформации гильзы и вставленных в неё жил. При деформации гильза сжимается и сдавливает токопроводящие поверхности. Проводники входят во взаимное сцепление, что и обеспечивает надёжность электрического контакта.

Плюсом такого соединения является надёжность, а также то, что его можно отнести к категории «сделал и забыл», в обслуживании оно не нуждается.

Но наряду с положительными сторонами у опрессовки есть и ряд недостатков. Во-первых, требуется специальный инструмент (обжимочный пресс либо механические или гидравлические клещи). Во-вторых, качество соединения напрямую зависит от правильно подобранной гильзы (она выбирается в зависимости от количества соединяемых жил и их сечения).

Перед тем, как соединить два провода при помощи опрессовки, их не только зачищают от изоляции, но и смазывают специальной пастой. Алюминий обрабатывают кварцево-вазелиновой пастой, она удаляет окисную плёнку и не даёт ей появляться вновь. Для медных проводников кварцевые примеси не нужны, достаточно технического вазелина. Он нужен для снижения трения. Также смазка сводит к минимуму риск повреждения жил при деформации.

Далее жилы необходимо вставить в гильзу до взаимного упора и с обеих сторон производится поочерёдный обжим. Опрессованное место соединения изолируется при помощи изоляционной ленты, лакоткани либо термотрубки.

Как соединять провода гильзами показано в этих видео:

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

В такой сфере, как электричество, все работы должны выполняться строго, точно и без единой ошибки. Некоторые желают разобраться в подобных работах самостоятельно, не доверяя сторонним лицам выполнение ответственной миссии. Сегодня мы поговорим о том, как правильно соединять провода в распределительной коробке. Работа должна быть выполнена качественно, ведь от нее зависит не только работоспособность электроприборов в доме, но и пожарная безопасность помещения.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

• энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
• в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
• создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
• минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Читайте также:

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам. Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции, а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Способ №2. Монтажные колпачки — СИЗы

Очень часто для скрутки проводников применяются специальные колпачки. В результате удается получить надежное соединение, с хорошим контактом. Внешняя оболочка колпачка – пластиковая (материал – не горючий), а внутри – имеется металлическая часть с резьбой в виде конуса. Вставка увеличивает поверхность соприкосновения, улучшая электрические параметры скрутки. Чаще всего с помощью колпачков соединяются толстые проводники (не требуется выполнять пайку).

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

После того, как канифоль высохнет, провода скручиваются. С помощью паяльника берется олово, скрутка прогревается до тех пор, пока олово не затечет между витками. В конечном итоге получится качественное соединение с отличным контактом. Тем не менее, электрики не очень любят пользоваться данным методом соединения. Дело в том, что на подготовку уходит много времени. Однако если вы выполняете работу для себя – не стоит жалеть ни сил, ни времени.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

— проводник с сечением 1,5 кв.мм – 30 А;

— проводник с сечением 2,5 кв.мм – 50А.

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время соединение остынет, потом его можно изолировать.

Читайте также: Скрытая электропроводка в деревянном доме

Способ №5. Клеммные колодки

Еще один вариант соединения проводников в коробке – с использованием клеммных колодок. Существует несколько видов колодок: винтовые, с зажимами, однако принцип устройства – идентичный. Самой распространенной считается колодка с медной пластиной для крепления проводов. Вставив в специальный разъем несколько жил, их можно надежно соединить. Монтаж с помощью зажимной клеммы соединение выполняется очень просто.

В винтовых клеммах колодки помещены в пластиковый корпус. Бывают колодки открытого и закрытого типа. Колодки закрытого типа – это изобретение нового поколения. Чтобы выполнить соединение, в гнездо вставляются провода и зажимаются винтом (при помощи отвертки).

Однако клеммные соединения имеют недостаток. Он заключается в том, что неудобно соединять воедино несколько проводников. Контакты расположены попарно. И если нужно соединить больше трех проводов, то в одно гнездо втискивается несколько ответвлений, что весьма затруднительно. В то же время такие соединения позволяют эксплуатировать ветки с большим потреблением тока.

Еще один вид колодок – клеммы Wago. Сегодня пользуются спросом два вида клемм:

— клеммы с плоскопружинным механизмом. Иногда их называют одноразовыми, так как повторно использовать клеммы невозможно – ухудшается качество соединения. Внутри клеммы имеется пластина с пружинными лепестками. Как только вставить проводник (он должен быть только одножильным), лепесток отжимается, а провод зажимается. Проводник врезается в металл. Если вырвать проводник усилием, то потом уже лепесток не примет прежнюю форму.

Некоторые клеммные соединения внутри содержат электромонтажную пасту. Такое соединение применяется в том случае, если нужно подключить медный и алюминиевый провод. Паста защищает металлы от окисления, защищая проводники;

— универсальные клеммы с рычажковым механизмом – это самый лучший вид соединителя. Очищенный от изоляции провод вставляется в клемму, зажимается небольшой рычажок. На этом соединение считается завершенным. А если нужно повторно провести соединение, добавить контакты, — поднимите рычажок, вытащите провод. Эксплуатироваться колодки могут при малом токе (до 24 А – при сечении в 1,5 кв. мм) и при высоком токе (32 А – при сечении проводника в 2,5 кв. мм). Если соединяются провода, по которым будет протекать ток выше указанного, то нужно применять соединения другого типа.

Способ №6. Опрессовка

Соединять провода в коробке методом опрессовки можно только с помощью специальных клещей, а также металлической гильзы. На скрутку одевается гильза, после чего ее зажимают клещами. Как раз данный метод годится при соединении проводников с большой нагрузкой.

Способ №7. Болтовое соединение

Соединение нескольких проводов с помощью болтов – это простой и эффективный метод соединения. Чтобы выполнить работы, нужно взять болт и несколько шайб с гайкой.

Не достаточно знать, как соединить провода в распределительной коробке. Нужно знать, какие именно проводники соединяются между собой. Итак, на болтовую резьбу надевается шайба. Накручивается жила, одевается вторая шайба, а потом – следующая жила. В конце одеваем третью шайбу и прижимаем соединение гайкой. Узел закрывается изоляцией.

Можно назвать несколько преимуществ болтового соединения проводников:

— простота выполнения работ;

— низкая стоимость;

— возможность соединять проводники, выполненные из разных металлов (например, алюминий и медь).

Однако есть и недостатки:

— фиксация проводов – не качественная;

— для скрытия болта нужно использовать много изоляции;

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники - это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для . Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно .

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является - немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода , неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки . Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно

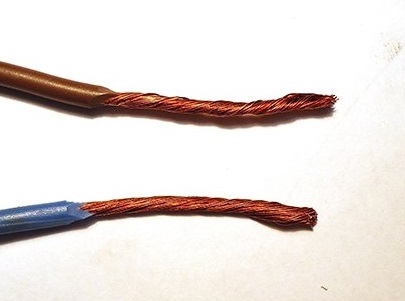

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

• удлинёнными тройниками;
• мобильными осветительными приборами;
• автомобильной проводкой;
• подсоединением осветительных приборов к электрической сети;
• подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка - самый простой способ соединения многожильных проводов

Второй метод заключается в следующих этапах:

Скрутка проводов третьим методом:

Есть ещё и четвёртый метод, заключающийся в следующем:

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

Соединения клеммного типа

Применение клемм разного вида - наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм 2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели - популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.
