Одной из самых простых является система отопления с естественной циркуляцией. Однако эта простота при отсутствии надлежащего опыта работ с такими системами может «вылезти боком» в процессе эксплуатации.

Отопление с естественной циркуляцией было широко распространено еще десяток лет назад в загородных небольших домах и некоторых квартирах с индивидуальным отоплением. Сейчас же рынок «завоевывают» системы с принудительной циркуляцией теплоносителя, благодаря возможностям, которые они предоставляют.

Но поговорим все же про водяное отопление с естественной циркуляцией.

Конструкционные особенности системы

Системы отопления с естественной циркуляцией включают в свой состав:

• отопительный котел, нагревающий воду;
• подающий трубопровод, «поставляющий» горячую воду к отопительным приборам (радиаторам);
• обратный трубопровод, по которому вода возвращается в котел;
• нагревательные приборы - радиаторы, отдающие тепло в окружающую среду;
• , предназначенный для компенсации температурного расширения жидкости.

Принцип действия системы

Вода, нагреваясь в котле, поднимается вверх по центральному стояку и по подающему трубопроводу поступает в радиаторы отопления (нагревательные приборы), где отдает часть своего тепла. Далее уже охлажденная вода по обратному трубопроводу вновь поступает в котел и снова нагревается. Затем цикл повторяется, обеспечивая комфортную температуру в отапливаемом помещении.

Для обеспечения естественной циркуляции теплоносителя (обычно воды) в системе горизонтальные части трубопровода монтируются с уклоном не менее 1 см на погонный метр длины горизонтального участка системы отопления.

Горячая вода, вследствие уменьшения своей плотности при нагревании, поднимается по центральному стояку вверх, выдавливаемая холодной водой, возвращающейся в котел. Далее самотеком растекается по подающему трубопроводу к радиаторам отопления. После «пребывания» в них вода также самотеком стекает обратно в котел, вновь выдавливая вверх уже нагретую в котле воду.

Воздух, попавший с теплоносителем в систему, может создать воздушную пробку в радиаторах отопления, но, зачастую, в таких системах отопления с естественной циркуляцией пузырьки воздуха благодаря уклонам трубопровода «путешествуют» вверх и выходят в расширительный бачок открытого типа (бак, контактирующий с атмосферным воздухом).

Расширительный бачок предназначен для поддержания постоянного давления в системе отопления, благодаря тому, что он заполняется увеличившимся при нагревании объемом теплоносителя, который затем «отдает» обратно в систему при понижении температуры жидкости.

Делаем выводы!

Итак! Подъем воды в системе (стояке к подающей трубе) осуществляется благодаря разнице между плотностями нагретой и охлажденной жидкости. Движение же (циркуляция) поддерживается еще и благодаря гравитационному давлению (обратная труба).

При движении теплоносителя по трубопроводу в системе отопления с естественной циркуляцией на жидкость действуют силы сопротивления:

• трение жидкости о стенки труб (для снижения используются трубы большого диаметра);
• изменение направления движения жидкостью на поворотах, ответвлениях, каналах отопительных приборов (радиаторов).

Основные физические параметры системы отопления с естественной циркуляцией

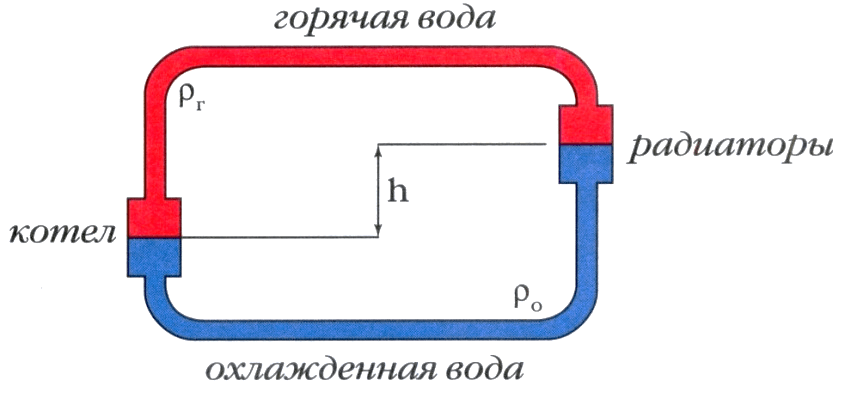

Циркуляционный напор Рц - физическая величина, определяемая разностью высот центров котла и самого нижнего отопительного прибора (радиатора).

Чем больше разница высот (h) и разница плотностей нагретой (ρ г) и охлажденной (ρ о) жидкостей в системе, тем более качественная и стабильная будет циркуляция теплоносителя.

Р ц =h(ρ о -ρ г)=м(кг/м 3 -кг/м 3)=кг/м 2 =мм.вод.ст.

«Поищем» причину появления циркуляционного напора в системе отопления с естественной циркуляцией в «дебрях» законов физики.

Если допустить, что температура теплоносителя в системе отопления «делает прыжок» между центрами приборов (котла и радиаторов), то есть верхняя часть системы содержит более горячую воду, чем нижняя часть системы.

Плотность (ρ г)(ρ г).

Отсекаем (мысленно) верхнюю часть на схеме контура и… Что мы видим? Знакомую картину со школы - два сообщающихся сосуда, находящиеся на разном уровне. А это приведет к тому, что жидкость с более высокой точки по действием гравитационной силы будет перетекать в более низкую.

Вследствие того, что отопительная система представляет собой замкнутый контур, то вода не выплескивается, а просто стремиться выровнять свой уровень, что приводит к выталкиванию нагретой воды вверх и к дальнейшему ее «самостоятельному гравитационному» пути по системе отопления.

Вывод таков! Основополагающим показателем циркуляционного напора является разница высот установки котла и последнего (нижнего) в системе радиатора. Поэтому в системах отопления частных домов котлы по возможности располагают в подвалах, соблюдая предельную высоту в 3 м.

В квартирных вариантах котлы стараются «углубить» до плиты перекрытия, соответственно «пожарообезопасив» «гнездо» посадки котла в пол.

Согласно формуле, приведенной выше, на циркуляционный напор существенной влияние оказывает и разница плотностей холодной и горячей воды в системе.

Система отопления с естественной циркуляцией является саморегулируемой системой, то есть, например, при повышении температуры нагрева теплоносителя естественным образом (см. формулу) увеличивается циркуляционный напор и, соответственно, расход воды.

При низкой температуре в отапливаемом помещении разница плотностей воды большая и циркуляционный напор достаточно большой. При прогреве помещения теплоноситель уже не так остывает в радиаторах, и разница плотностей нагретого и охлажденного теплоносителя уменьшается. Соответственно уменьшается и циркуляционный напор, уменьшая «расход» воды.

Охладился воздух в помещении? Например, кто-то открыл двери на улицу. Разница плотностей опять возросла, увеличив напор воды.

Недостатки и преимущества систем отопления с естественной циркуляцией

К недостаткам водяных систем отопления с естественной циркуляцией можно отнести:

• Небольшое циркуляционное давление, которое определяет ограниченное использование таких систем отопления - небольшой горизонтальный радиус действия (до 30 м).
• Большая инертность системы отопления, обусловленная большим объемом теплоносителя в системе и низким циркуляционным давлением.
• Вероятность замерзания воды в расширительном баке открытого типа, который, обычно находится в холодном (неотапливаемом) чердачном помещении.

Основным преимуществом таких систем является энергонезависимость котлов на твердом топливе. То есть такие системы можно использовать в домах, где отсутствует электроснабжение. Большая инертность системы из-за достаточно большого объема теплоносителя в системе может играть как положительную (некое подобие теплового аккумулятора при «потухшем» котле), так и отрицательную роль - значительное время изменения температуры системы, особенно на стадии запуска.

Виды схем отопления с естественной циркуляцией

Какую систему отопления с естественной циркуляцией теплоносителя Вы выберете? Надеемся правильную!

При отсутствии ли нестабильной подаче электроэнергии системы отопления частных домов часто организуют на базе схемы с естественной циркуляцией теплоносителя. Такая схема является полностью энергонезависимой, способна обеспечить нужды отопления небольших домов площадью до 60 – 70 м 2 . Материал статьи описывает принцип работы, устройство и виды системы с гравитационной циркуляцией, дает рекомендации по выбору материалов и монтажу.

Принцип работы схемы с естественной циркуляцией

Принцип работы самотечной системы отопления базируется на теплофизических свойствах воды. При нагреве жидкость приобретает меньшую плотность и соответственно – массу. Горячий теплоноситель, нагретый в котле, поднимается по вертикальному трубопроводу, часто называемому разгонным коллектором.

Освободившееся пространство естественным образом занимает более холодный теплоноситель, имеющий более высокую плотность и массу, сосредоточенный в нижней части системы. За счет образования разницы плотностей холодного и горячего теплоносителя возникает постоянный цикл движения воды в системе отопления.

Гравитационная составляющая циркуляции улучшается сооружением трубопроводов системы с нормативным уклоном, который составляет не менее 2 мм на 1 погонный метр длины. Уклон ориентирован в сторону движения теплоносителя.

Вода в процессе работы системы имеет малую скорость движения, на качество циркуляции отрицательно влияют любые гидравлические сопротивления. Схема работает без наличия насосного оборудования и потребления электрической энергии.

Устройство системы с естественной циркуляцией

Базовый элемент системы отопления – котел – располагается в нижней точке системы. От теплогенератора поднимается вертикальный разгонный коллектор. Рекомендуемая высота коллектора – от 2,5 метров, диаметр трубопровода – не менее 50 мм.

На верхней точке разгонного коллектора, в месте поворота трубопровода к радиаторам, располагают расширительный бак открытого типа. Расширительный бак по желанию оборудуют линией перелива, соединенной с канализацией. Через нее излишки воды, образовавшиеся при нагреве и расширении, переливаются в канализацию.

Расширительный бак может оборудоваться линией подпитки, соединенной с системой водопровода. В отсутствии линии подпитки пополнение системы водой производится вручную. Расширительные баки при размещении в неотапливаемом помещении должны качественно утепляться.

Экспанзомат, кроме функций компенсации теплового расширения и подпитки, выполняет функцию естественного воздухоотводчика. Трубопроводы монтируются с уклоном таким образом, что пузырьки воздуха не уносятся в систему, так как вода имеет малую скорость, а поднимаются в верхнюю точку, на которой установлен РБ.

Из верхней точки разгонный коллектор меняет направление на горизонтальное и с нормативным уклоном прокладывается к радиаторам отопления. Система отопления в части обвязки радиаторов имеет 2 разновидности:

1. Однотрубная;
2. Двухтрубная.

Однотрубная система с естественной циркуляцией обладает свойством снижения температуры на каждом последующем радиаторе в ряду.

Однотрубная система отопления с естественной циркуляцией

Сооружение байпасов для улучшения качества регулирования создает излишнее гидравлическое сопротивление, поэтому система чаще всего сооружается по простейшему принципу – радиаторы подключают к трубопроводу подачи последовательно, с последнего радиатора выходит обратный трубопровод и подсоединяется к котлу.

Наиболее эффективным по теплоотдаче считается диагональное подключение радиатора, менее качественными – боковое (при вертикальной разводке) и нижнее. Несовершенство однотрубной системы – снижение температуры на радиаторах – можно частично компенсировать увеличением числа секций на последних радиаторах.

Двухтрубная схема системы отопления более удобна в регулировании. Здесь радиаторы подключены к подающему и обратному трубопроводу параллельно.

Для монтажа системы этого типа требуется большее количество трубы, соответственно схема имеет большее гидравлическое сопротивление. Регулирование температуры на радиаторах производится 2 методами:

1. Принудительное, с помощью запорной арматуры;
2. Естественное, за счет поэтапного изменения диаметра трубопроводов.

Принудительное регулирование можно производить шаровыми кранами, имеющими полнопроходное сечение. Регулирующие вентили малопригодны для этой задачи, так как обладают высоким гидравлическим сопротивлением и имеют сниженное проходное сечение.

Поэтапное изменение диаметра производится по принципу постепенного уменьшения диаметра подачи к последнему радиатору и постепенному расширению обратки от него к котлу. Выполнение такой схемы требует тщательного расчета, выполнить самостоятельно который довольно трудно.

Оба метода регулирования в любом случае значительно повышают гидравлическое сопротивление системы в целом, что отрицательно влияет на качество циркуляции и может привести к ее остановке. Поэтому большей популярностью пользуется все же однотрубная система, даже со своим недостатком – разницей температур в начале и в конце контура отопления.

Для систем отопления с естественной циркуляцией, предназначенных для отопления домов площадью не более 70 м 2 , падение температуры на последнем радиаторе может составлять 5 – 10 0 С. Обычно этот недостаток частично нивелируется увеличением числа секций последних в ряду приборов отопления. Кроме того, однотрубные схемы часто модернизируют установкой циркуляционного насоса.

В систему отопления с естественной циркуляцией иногда интегрируется бойлер косвенного нагрева. Его рекомендуется устанавливать в верхней точке разгонного коллектора, трубопровод выхода теплоносителя с бойлера направляют в горизонтальном направлении с уклоном к радиаторам. Работа бойлера в самотечной схеме не отличается высоким качеством – температура воды в нем не регулируется, температура воды напрямую зависит от температуры теплоносителя.

Подключение контуров теплых полов к системам гравитационного типа не производится. Это обусловлено тем, что отдельные контуры водяных теплых полов имеют большое сопротивление, циркуляция возможна только с помощью циркуляционного насоса. Установка насоса в точках подключения полов к системе с гравитационной циркуляцией внесет резкий гидродинамический дисбаланс и может нарушить принципы естественного циркулирования.

Материалы и оборудование системы отопления

1. Котел следует размещать в нижней точке системы;
2. Уклон трубопроводов должен быть не менее 2 мм на 1 погонный метр длины;
3. Система монтируется с минимумом гидравлических сопротивлений – поворотов, сужений, минимальным числом запорной арматуры.

В качестве теплогенераторов для систем гравитационного типа применяются в основном напольные котлы, имеющие увеличенные диаметры подключения и размеры теплообменника по сравнению с настенными моделями.

Основным видом приборов отопления для самотечной схемы являются чугунные радиаторы. Они обладают увеличенным проходным сечением секций устройства.

Другие виды радиаторов (а также конвекторы) имеют малое внутреннее сечение и создают излишнее сопротивление.

Зачастую системы с естественной циркуляцией выполняются вообще без приборов отопления – по периметру помещений прокладываются стальные трубы. В этом случае циркуляция имеет лучшие параметры, но для достижения требуемой величины поверхности теплообмена может требоваться увеличение диаметра трубопроводов. К тому же такая конфигурация отопления малопривлекательна внешне, занимает много места.

Для монтажа отопления применяются в основном стальные трубы.

Разгонный стояк в любом случае сооружается из стали, так как температура в зоне котла достигает высоких значений. Несколько реже применяются трубы из стабилизированного полипропилена. Рекомендуемый диаметр трубопроводов – 32 мм и больше.

Другие полимерные трубопроводы – металлопластик, трубы из сшитого полипропилена – применять не рекомендуется. Фитинги этих систем значительно снижают проходное сечение и создают излишнее гидравлическое сопротивление, препятствующее естественной циркуляции.

Прокладку трубопроводов отопления следует производить открыто. Скрытая прокладка подразумевает значительное увеличение числа соединений и поворотов.

Достоинства и недостатки системы с естественной циркуляцией

Достоинствами схемы с гравитационным движением теплоносителя являются следующие показатели:

1. Полная энергонезависимость;
2. Простота устройства и эксплуатации.

Система с естественной циркуляцией обладает и массой недостатков:

1. Сложность регулирования;
2. Неравномерное распределение тепла;
3. Непривлекательный внешний вид;
4. Ограничения по тепловой мощности;
5. Сложность самостоятельного монтажа – требуется привлечение сварщика.

Система отопления с естественной циркуляцией используется сейчас больше как вынужденная мера. Главная причина строительства гравитационного водяного отопления – серьезные перебои в электроснабжении. Тем не менее, в некоторых ситуациях сооружение гравитационного отопления является единственно возможным техническим решением для обогрева частных домов и дач.

Системы отопления (СО) частных домов выполняются по двум основным схемам работы: отопление одноэтажного дома с естественной циркуляцией (ЕЦ) и принудительной (ПЦ) циркуляцией теплоносителя.
Несмотря на то, что вторая является более эффективной, система ЕЦ до сих пор достаточно часто используется в частном домостроении, особенно в небольших по площади одноэтажных домах.

Если говорить о том, как работает данная система, без использования технических терминов, то выглядит это так.

В отопительном котле нагревается определённый объём воды, вследствие чего она увеличивается в объёме, плотность её уменьшается. За счёт этого поступающая снизу холодная вода выдавливает её в верхнюю часть отопительной системы. Отсюда вода самотёком начинает перемещаться по СО, постепенно остывая и отдавая тепло радиаторам и трубам отопления. Завершив полный круг, она возвращается в нижнюю часть котла. Затем этот цикл повторяется.

Система отопления с естественной циркуляцией одноэтажного дома имеет особенности функционирования, которые достаточно часто используются для резервирования работы системы с ПЦ. Установленный в ней насос в штатном режиме работает, а при пропадании электропитания система переходит на работу по варианту с ЕЦ.

Общая информация.

Тот факт, что схема отопления одноэтажного дома с естественной циркуляцией практически не имеет движущихся элементов, позволяет эксплуатировать её без капитального ремонта длительное время. Если разводка СО проведена с использованием труб оцинкованных или полимерных, то сроки могут достигать пятидесяти лет.

ЕЦ автоматически подразумевает низкий перепад давлений на входе и выходе. Естественно, теплоноситель испытывает определённое сопротивление своему движению, проходя через отопительные приборы и трубы. С учётом этого определён оптимальный радиус для нормальной работы СО с ЕЦ, тридцать метров. Но надо понимать, что цифра достаточно условна и может колебаться.

В силу особенностей конструкции система отопления с естественной циркуляцией одноэтажного дома обладает высокой инерционностью. С момента розжига котла до стабилизации температуры в помещениях здания проходит не менее нескольких часов. Причина проста. Сначала прогревается теплообменник котла и только потом начинается медленное перемещение теплоносителя.

Важно, чтобы в тех местах, где трубы СО проложены горизонтально, они имели обязательный уклон по направлению течения теплоносителя. Этим достигается перемещение воды в системе без застоя и автоматическое удаление воздуха из системы в её верхнюю точку, которая находится в расширительном бачке. Он выполняется по одному из трёх вариантов: открытый, со встроенным воздушником или герметичный.

Схемы разводки

Водяное отопление одноэтажного дома с естественной циркуляцией может быть выполнено по нескольким различным схемам.

Работы, вне зависимости от выбранной схемы, начинаются с того, что создаётся план отопления одноэтажного дома с естественной циркуляцией.

Упомянутая схема предусматривает прокладку по периметру строения двух трубопроводов. Используется тогда, когда требуется обогревать достаточно большие площади. Верхний используется для подачи горячей воды в СО, нижний – для возврата охлаждённого теплоносителя в котёл. Между ними монтируются радиаторы. По возможности, котёл монтируется ниже последних. Трубы прокладываются с соблюдением уклона по току воды не менее 5 градусов.

Розливы, особенно в местах запитки сразу нескольких радиаторов, требуется выполнять с использованием трубы, диаметр которой ≥ 32 мм. Лучше всего подходит металлопластиковая, либо полимерная труба. Подводку непосредственно к каждому радиатору следует выполнять трубой диаметром 20 мм.

Если диаметры труб подобраны правильно, такая СО в балансировке не нуждается. Несмотря на это следует установить дроссели на подводках, идущих к радиаторам.

Отопление одноэтажного дома с естественной циркуляцией, выполненное по двухтрубной схеме, является наиболее дорогим вариантом с точки зрения его исполнения (материалы, работа), поэтому используется достаточно редко.

Простейшей системой, позволяющей обеспечить отопление одноэтажного частного дома своими руками, выполненной по указанной схеме, является «Ленинградка».
Условия монтажа (угол наклона и диаметры труб), аналогичны предыдущему варианту.

Специфика заключается в том, что радиаторы, в указанном случае, врезаются в основное кольцо отопления (параллельно основной трубе).

Кроме расширительного бака краны для стравливания воздуха, в обязательном порядке, ставятся на каждом из радиаторов. На ближних к котлу, и на самых дальних от него радиаторах ставятся термоголовки или дроссели, что помогает выравнивать температуру в них.

При выборе указанного варианта схема, по которой выполняется отопление одноэтажного дома с естественной циркуляцией, выглядит следующим образом.

На участках трубы, подающих в СО горячую воду, и возвращающих холодную в котёл, устанавливаются специальные коллекторы, представляющие собой гребёнки, на каждом отводе которых установлен дроссель. На каждый из радиаторов идёт две трубы, по одному с подачи и обратки.

Эта версия, с точки зрения возможностей для выполнения регулировки, наиболее удобная. Но её монтаж достаточно сложен, слишком много труб, которые, для сохранения приемлемого дизайна помещений, придётся убирать в полы или в за фальшстены, что автоматически приводит к значительному росту стоимости работ и приобретаемых материалов. Убедиться в этом просто, достаточно посмотреть на предварительно составляемый план отопления одноэтажного дома с естественной циркуляцией.

Преимущества и недостатки

Главными достоинствами СО, использующих для работы естественную циркуляцию, являются простота монтажа и длительный срок эксплуатации.

Однако плюсов без минусов не бывает. К числу основных недостатков указанных СО относятся:

• Малое рабочее расстояние (радиус действия). Приемлемые характеристики достигаются только в том случае, когда длина трубопроводов ≤ 30 погонных метров.
• Регулировать температуру в каждом из помещений дома по отдельности не представляется возможным технически.
• Вода циркулирует в СО под небольшим давлением, что приводит к различным температурам в разных помещениях (тем ниже, чем дальше от котла).
• Длительный промежуток времени, который требуется для выхода системы на рабочий режим и полного прогрева всех помещений дома.

Преимущество системы отопления с естественной циркуляцией в том, что она работает независимо от электричества. Однако получить комфортные условия при такой схеме весьма сложно, а порой просто нельзя. Поэтому для обеспечения циркуляции теплоносителя чаще всего используется насос. Но иногда, к примеру, на дачных участках, где нет электричества, отопительная система без насоса – единственная возможная версия.

Систему с естественной циркуляцией (ЕЦ) или принудительным перемещением жидкости называют ещё гравитационной из-за того, что она функционирует по принципу гравитации . Ещё её называют самотёчная. Все эти названия означают, что отопительная система работает без использования насоса.

Как работает схема с естественной циркуляцией

В качестве теплоносителя, чаще всего используют обычную воду, которая перемещается по контурам от котла к батареям и обратно за счёт изменения своих термодинамических свойств. То есть при нагревании плотность жидкости понижается и увеличивается объём, её выдавливает холодным потоком, который идёт обратно, и поднимается по трубам. Пока теплоноситель расходится по горизонтальным ответвлениям, его температура снижается и он возвращается к котлу. Так круг замыкается .

Если для частного дома было подобрано отопление водой с естественной циркуляцией, то все горизонтальные трубы прокладывают с уклоном по ходу движения теплоносителя. Это даёт возможность радиаторам не «завоздушиваться». Воздух легче жидкости, потому он уходит по трубам вверх, попадает в расширительную ёмкость, а потом, соответственно, в воздух.

В бак сливается жидкость, объём которой увеличивается с повышением температуры, и создаёт непрерывное давление.

Чтобы создать необходимый циркуляционный напор, нужно обязательно просчитать всю систему отопления при проектировании частного дома. Он зависит от уровня середины котла и самой нижней батареи. Чем больше перепад высоты, тем лучше жидкость перемещается по системе. На него оказывает влияние и разница плотностей горячей и охладившейся жидкости.

Характеризуется система отопления с натуральной циркуляцией изменением температуры в радиаторах и в котле, которая происходит по центральной оси устройств. Горячая вода находится вверху, холодная – снизу. Под воздействием гравитации остывшая жидкость перемещается вниз по трубам.

Передвижение прямо зависит от высоты установки радиаторов. Его повышению содействует и угол наклона подающей линии, которая направлена в сторону батарей, и уклон обратки, направленной к котлу. Это даёт возможность жидкости легче одолевать местное сопротивление труб.

При установке системы отопления в частном доме с естественной циркуляцией котёл ставят в самой нижней точке так, чтобы все батареи находились выше.

Схемы отопительных систем

Схема системы отопления зависит от нескольких критериев:

• метода соединения батарей с подающими стояками. Бывают однотрубная и двухтрубная системы;
• места прокладки линии, которая подаёт горячую воду. Выбирать необходимо между верхней и нижней разводкой;
• схемы прокладывания линии: система тупиковая или попутное передвижение воды в трассах;
• стояки могут располагаться горизонтально или вертикально.

В чём отличие принудительной и естественной циркуляции?

Принудительное передвижение теплоносителя подразумевает циркуляцию жидкости по магистрали благодаря рабочему усилию насоса. Естественная система не нуждается в использовании, какого-либо оборудования, тут теплоноситель движется за счёт разницы веса горячей и уже охлаждённой жидкости.

Однотрубная схема: как регулировать температуру?

Однотрубная система отопления с естественной циркуляцией может иметь только один вариант разводки – верхний. Обратного стояка в ней нет, потому охлаждённая в радиаторах жидкость возвращается в подающую линию. Движение теплоносителя обеспечивает разность температур воды в нижних и верхних батареях.

Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.

Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.

При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.

Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.

Плюсы и минусы естественной циркуляции

Достоинства системы отопления с естественной циркуляцией жидкости:

Основной недостаток системы отопления с естественной циркуляцией – ограничения по площади дома и радиусу действия. Ставят её в частных домах, площадь которых не превышает сто квадратных метров. Из-за маленького циркуляционного напора радиус действия отопительной системы ограничивается 30 метрами в горизонтальном направлении. Непременным требованием является присутствие чердака в доме, в котором будет стоять расширительный бак.

Важнейшим минусом также является и медленное прогревание всего дома. При системе с естественным движением необходимо утеплять трубы, которые проходят в помещениях не отапливаемых, поскольку имеется риск замерзания жидкости.

Как правило, для такой системы нужно немного материалов, однако, если местное сопротивление трубопровода необходимо снизить, расходы увеличиваются из-за необходимости использования труб большего размера.

Главные требования к прокладыванию труб:

• система с наименьшим числом поворотов, которые будут мешать потоку жидкости;
• жёсткое следование рекомендованному углу наклона;
• применение труб с проектным диаметром.

Установка системы отопления требует строгого следования техническим требованиям. Несоблюдение правил грозит понижением циркуляции жидкости. При грубых погрешностях в организации системы и вовсе не удастся обеспечить движение теплоносителя по магистрали.

Рассчитываем однотрубную систему отопления сами

Основные стадии при расчёте водяного отопления:

Расчёт мощности котла

Показатели мощности котла считают с учётом потери тепла сквозь полы, стены и крышу дома. Определяя мощность, нужно обратить внимание на площадь поверхностей, материал изготовления, а также разницу температур снаружи и внутри помещения во время обогрева дома.

Расчёт мощности батарей и размера труб

• Определить циркуляционное давление, которое зависит от высоты и длины труб, а также разницы температуры жидкости на выходе из котла;
• подсчитывают потери давления на прямых участках, поворотах и в каждом приборе отопления.

Такие расчёты выполнить человеку без специальных знаний, как и просчитать всю схему отопления с естественной циркуляцией, весьма сложно. Небольшая ошибка приведёт к огромным потерям тепла. Потому расчёты и последующую установку системы отопления лучше всего доверить специалистам.

Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.

Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

С использованием принудительной циркуляции теплоносителя;

Естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

Функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

Высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает , является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования , горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Узнать подробнее об однотрубной системе отопления можно в данном материале:

Используемые радиаторы отопления

Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и , но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.

Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.

Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Особенности систем самотеком

Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

Максимально поднимают точку разгона;

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить , поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:
