Если вы решили обустроить систему отопления для коттеджа или загородного дома, то необходимо подумать об экономичности, максимальной надежности и простоте проведения работ.

Особенности обустройства

Если речь идет о принудительной циркуляции теплоносителя в системе трубопровода, то в процессе проведения работ нужно будет установить насос, который должен располагаться на участке теплотрассы. Благодаря подобному взаимодействию появится возможность обеспечить более быстрое и постоянное перемещение воды. В качестве недостатка в данном случае можно выделить затраты на установку дополнительного оборудования. Если вас интересует схема частного дома, то в установке насоса не будет необходимости. Это обусловлено тем, что плотность горячей воды гораздо ниже, чем у холодной. За счет этого и осуществляется выталкивание одной жидкости другой. Теплоноситель, передвигаясь по магистрали, отдает определенную часть тепла батареям, постепенно остывая. Возвращаясь обратно, холодная жидкость вытесняет горячую и легкую в трубы. Этот цикл повторяется постоянно. Процесс никак нельзя будет приостановить до тех пор, пока котел будет греться. Если есть необходимость, то схема отопления с естественной циркуляцией (частного дома это касается в первую очередь) может быть в любой момент дополнена насосом, который хозяева смогут задействовать при необходимости для быстрого и равномерного нагрева жилища.

Главные положительные характеристики

Присутствие насоса влечет дополнительные затраты на электроэнергию. Тогда как его отсутствие, напротив, позволяет хорошо экономить. Подобные системы являются совершенно бесшумными и не вызывают лишних вибраций. Система (с естественной циркуляцией) «Ленинградка» обладает массой преимуществ, среди них можно выделить уникальную способность к возможности саморегулирования, весьма длительный срок безотказного функционирования, который составляет 30 лет, тепловую устойчивость и высокую ремонтопригодность.

Подготовка к проведению работ

Если вы решили самостоятельно произвести то вами должна быть рассмотрена схема отопления (с естественной циркуляцией) частного дома. Контур будет содержать определенный набор элементов. Помимо прочего, в ней имеются: расширительный бачок, располагаемый в наивысшей точке; трубопровод, который может быть одинарным или двойным; отопительные радиаторы, а также котельное оборудование. Последнее будет нагревать теплоноситель. Перед началом работы важно помнить о том, что скорость и сила, с которыми вода будет передвигаться по отопительной системе, зависят от объема, веса, а также плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота монтажа отопительных радиаторов по отношению к котлу. Мастер должен знать, что особые требования предъявляются к горизонтально ориентированным трубопроводам. Их нужно устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, обратив трубы по направлению движения. Только так остывшая вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установка меньшего количества элементов на пути теплоносителя, которые были бы способны увеличить сопротивление.

Расчет мощности перед началом монтажа

Если вами была выбрана схема отопления частного дома с естественной циркуляцией, то перед началом обустройства системы нужно определить мощность котельного оборудования. Осуществить такие расчеты можно любым из приведенных ниже способов. Первый предполагает использование объема, второй - площади. Мастер должен помнить о том, что каждый из этих вариантов позволяет получить лишь приблизительные результаты при самых идеальных условиях. Если постройка не утеплена, следует приобретать оборудование с незначительным запасом. Тогда как для энергосберегающих строений достаточно будет принять в качестве значения мощности на квадратный метр цифру в пределах 60 Вт.

Определение мощности по объему

Если вами будет реализовываться частного дома с естественной циркуляцией, то наиболее точным будет расчет по объему отапливаемой комнаты. Первоначально предстоит определить данную величину, умножив ее на 40 Вт. На следующем этапе предстоит добавить поправочные коэффициенты. Если речь идет о частном доме, а помещение граничит с улицей сверху и снизу, то нужно умножить полученный результат на 1, 5. При наличии помещения, которое располагается возле утепленной стены, значение следует умножить на 1,1. При наличии неутепленной стены умножение производится на 1,3. Что касается каждой двери, которая выходит на улицу, то для них нужно прибавить 200 Вт. Для окна необходимо прибавить 100 Вт, в качестве минимального значения выступает показатель, равный 70, коэффициент в каждом конкретном случае будет зависеть от габаритов проема.

Определение мощности по площади

Если будет обустраиваться закрытая система отопления частного дома с естественной циркуляцией, то можно осуществить и по площади. Наиболее простой методикой считается определение мощности котла по рекомендациям СНиП. Предполагается, что на 10 квадратных метров необходим 1 кВт мощности. Общая площадь дома должна быть умножена на 0,1. Важно принять во внимание разные коэффициенты, каждый из которых используется для определенных территориальных областей. Например, для Крайнего Севера этот показатель может варьироваться в диапазоне от 1,5 до 2. Для средней полосы эти цифры меняются, начиная от 1,2 и заканчивая 1,4. Если речь идет о южных районах страны, то коэффициент может быть равен 0,8-0,9.

Проведение монтажных работ: двухтрубная система

Водяная система отопления частного дома с естественной циркуляцией может быть обустроена по двухтрубной схеме. Несмотря на то что монтажные работы в данном случае являются более сложными, распространение получила именно данная схема. При ее реализации жидкость будет передвигаться по двум трубам, одну из которых предстоит проложить сверху, где будет протекать разогретая вода; тогда как вторую нужно расположить снизу, там будет течь остывшая жидкость.

Технология проведения работ

Если вами рассматриваются схема и особенности монтажа отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение данных работ предполагает соблюдение определенной инструкции. На первом этапе мастер должен выбрать место, где будет располагаться накопительный агрегат.

Над котлом монтируется расширительный бачок, а соединить эти элементы между собой можно вертикальной трубой, которую после монтажа нужно обернуть утеплителем. Примерно на уровне трети расширительного бачка нужно врезать верхнюю трубу, предназначенную для транспортировки разогретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подсоединяемся к разводке. Производятся данные работы на высоте 2/3. Ближе к верхней части расширительного бачка врезается еще одна труба, которая будет являться переливной. С помощью нее в канализацию будут удаляться излишки. На следующем этапе трубы подводятся к радиаторам отопления. Батареи нужно соединить с нижним трубопроводом, монтаж которого осуществляется параллельно по отношению к верхнему.

Когда устраивается система отопления частного дома (с естественной циркуляцией) своими руками, важно постараться расположить трубы максимально точно. При этом должна быть обеспечена оптимальная разница высот между котлом и радиаторами. Первый необходимо монтировать ниже нагревательных приборов, поэтому лучше всего приобрести напольное устройство, которое будет удобно расположить в подвале или специальном углублении.

Нюансы проведения работ

Чердачное помещение обязательно должно быть теплоизолированным. Если температура в нем будет излишне низкой, то есть вероятность того, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с некоторым уклоном, который должен составить примерно 7 градусов. Если есть возможность, то котельное оборудование нужно расположить значительно ниже, чем отопительные приборы. Посетив магазин перед началом работ, вы должны выбрать трубы, выполненные из металлопласта или полимеров. Внутренний диаметр изделий должен составить 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, производить не придется. Однако установить дросселя на подводках к каждому радиатору нужно будет обязательно.

Нельзя не отметить, что на прокладку двух контуров будет затрачено достаточно большое количество денег. У мастера это займет много времени, однако такая система является более эффективной и предпочтительной.

Монтаж однотрубной системы

Если вами будет прокладываться система отопления частного дома (с естественной циркуляцией), фото подобных схем желательно рассмотреть еще до момента начала работ. Если вы решили использовать однотрубную систему, то сможете сократить монтажные затраты. При этом нужно будет проложить всего лишь одну трубу. Система будет иметь циклический замкнутый контур, который предполагает расположение радиаторов параллельно основному кольцу. Разрывать его в определенных точках не потребуется. Можно будет оснастить воздушником каждый радиатор. Подобное решение предоставит возможность избавляться от воздуха на каждом из отдельных участков. Для выравнивания температуры нужно будет монтировать дроссели и термоголовки. Сегодня достаточно популярна однотрубная закрытая система отопления. В некоторых случаях вы можете пренебречь наличием расширительного бачка, изолировав, таким образом, теплоноситель. Как известно, в принудительной системе скорость передвижения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования. С естественной циркуляцией дела обстоят иначе. Для увеличения скорости передвижения воды необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно, важно следить за переходами диаметров. Не стоит снабжать систему многочисленными поворотами, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать участки максимально прямолинейными.

Подобная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие всего лишь одной трубы, обустраивается с использованием изделий, внутренний диаметр которых может изменяться в пределах от 32 до 40 миллиметров. Внутренняя поверхность труб должна быть максимально ровной, идеальной, только так удастся исключить скапливание отложений, а вот металлические аналоги рассматривать и вовсе не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, позволит вам сэкономить немало денежных средств. Однако перед проведением данных работ стоит рассмотреть целесообразность их осуществления.

Несмотря на технический прогресс и постоянно внедряемые инновации, схема отопления частного дома с естественной циркуляцией себя не изжила. Секрет долголетия такого типа водяного отопительного контура – в простоте монтажа и независимости от других источников энергии (электричества). Статья о том, как работает отопление при самотечном движении жидкости, и какие разновидности схем в себя включает.

Что приводит жидкость в движение – немного о законах физики

Основой для самостоятельного движения жидкости по отопительному контуру без применения нагнетающих устройств (циркуляционных насосов) является конвекция. Это физическое явление основано на том, что любая среда, нагреваясь, теряет плотность, то есть становится легче. Актуально это и для жидкостей, поэтому более холодная вода в замкнутом контуре стремится вниз, выталкивая более горячую вверх. Нагретый в теплообменнике котла теплоноситель устремляется вверх по вертикальному стояку, его место занимает остывшая жидкость, пришедшая по обратной трубе.

Так образуется избыточное давление, достаточное для преодоления гравитации и сопротивления труб. В результате теплоноситель циркулирует самостоятельно, применяя лишь тепловую энергию, выделяемую использующимся для работы котла энергоносителем. Циркуляция воды в системе отопления такого типа не отличается высокой скоростью, поэтому прогрев отапливаемого помещения при первоначальном запуске котла происходит медленно. Увеличить скорость движения воды позволяют такие особенности самотечной отопительной системы, которые учитывают при устройстве контура:

• использование труб большого диаметра (обычно 50 мм или два дюйма) с целью максимально снизить сопротивление трубопровода;
• котел монтируют как можно ниже относительно горизонтальной разводки первого этажа;
• делают разгонную петлю (высокий вертикальный стояк, от которого в верхней точке отходит труба, идущая к батареям);
• горизонтальные участки разводки устаивают под уклоном (3-4 градуса) по направлению к котлу, используя для ускорения циркуляции силу гравитации.

Кроме того, для нормальной скорости движения теплоносителя по трубам должна поддерживаться температурная разница между выходом из котла и входом обратного трубопровода не менее 25 градусов. Чем длиннее контур (больше количество секций батарей), тем разница температур должна быть выше.

Система отопления с естественной циркуляцией имеет еще одну особенность – она не может быть закрытого типа. В самотечном контуре предполагается только открытый расширительный бак, что устанавливается выше верхней точки разгонного стояка. У компенсационного бака две функции – выводить пузырьки образующихся газов из системы и сглаживать перепады давления, которые в самотечном отопительном контуре бывают значительными. Закрытый бачок мембранного типа, что устанавливается в системах, смонтированных по современным схемам с принудительной циркуляцией, не сможет полноценно сглаживать скачки давления, что неизбежно приведет к аварийным ситуациям.

Нужно учитывать, что отопление с естественной циркуляцией из-за большого диаметра труб предполагает гораздо больший объем теплоносителя, который, расширяясь при нагревании, образует значительное количество "лишней" жидкости, она и заполняет открытый компенсационный бак.

Отопление с самотечной циркуляцией – оцениваем преимущества и недостатки

По сути, самотечная система является менее совершенной, чем современные контуры, где движение жидкости обеспечивает циркуляционный насос. Но у рассматриваемых отопительных систем есть бесспорное преимущество – для естественной циркуляции не нужно электричества, от которого работает насос. Какими бы длительными не были перебои с электроснабжением, на обогреве помещений это никак не отразится.

К плюсам самотечных контуров отопления можно отнести и их инерционность. Это актуально, если используется классический твердотопливный котел, для которого характерна такая эксплуатационная особенность, как большие и частые перепады температуры в топке. Большая инерция контура с естественным движением жидкости сглаживает температурные скачки в такой ситуации, делая обогрев помещений более равномерным.

На этом преимущества самотечных систем отопления заканчиваются и начинаются их минусы, которых гораздо больше.

1. 1. Использование труб большого сечения и обязательный их монтаж под уклоном не дают возможности произвести скрытую прокладку отопительных коммуникаций, поэтому все элементы системы будут на виду. На практике для устройства самотечного контура используются только металлические трубы (пластиковые плохо выдерживают высокую температуру и давление, предполагают множество резких переходов, повышающих сопротивление трубопровода). А это сложность монтажа (сварочные работы) и необходимость ежегодной покраски коммуникаций. Кроме того, громоздкие трубопроводы, проложенные на виду, плохо сочетаются с современными интерьерами.
2. 2. Ограниченный выбор батарей отопления. Для естественной циркуляции очень важен диаметр внутренних отверстий радиаторов, их способность выдерживать давление и высокую температуру. Таким требованиям лучше всего соответствуют чугунные изделия, которыми чаще всего и оснащаются самотечные контуры. Алюминиевые "слабые" насчет давления и быстро окисляются (скорость коррозии напрямую зависит от температуры теплоносителя), биметаллические батареи имеют узкие просветы, стальные делаются в виде моноблоков (неразборная конструкция), поэтому тяжело подобрать необходимую тепловую мощность радиатора.
3. 3. Необходимость максимально углублять котел. Для этого приходится делать площадку, расположенную ниже общего уровня пола до полуметра. В результате котел неудобно обслуживать (особенно твердотопливный) и подводить к нему трубы при обвязке теплогенератора. Понятно, что об эксплуатации современных котлов настенной установки речь не идет.
4. 4. Ограничена площадь обогреваемых помещений. Учитывая, что трубы расположены под уклоном, на большую длину проложить их не удастся. К тому же, чем длиннее контур, тем больше его сопротивление, следовательно, меньше скорость циркуляции. При большой протяженности коммуникаций крайние точки (батареи) будут нагреваться плохо, и добиться качественного обогрева не удастся даже добавлением секций.

Система отопления с естественной циркуляцией не отличается совершенством, в том числе эстетическим. Однако возможность не зависеть от электроснабжения привлекает некоторых домовладельцев до сих пор, особенно в регионах, где с электричеством часто случаются проблемы. Для тех, кто предпочитает надежность техническому совершенству, предлагается несколько схем устройства самотечного контура.

Основные схемы трубной разводки – выбираем оптимальный вариант

Отопительные контуры, предполагающие естественную циркуляцию теплоносителя, имеют два основных варианта (схемы) устройства:

• однотрубный, когда подача и отведение жидкости от батарей происходит по одной трубе;
• двухтрубный – подача теплоносителя и его отведение от радиаторов осуществляется различными трубопроводами.

Однотрубный контур прост в монтаже. От котла отходит стояк, который поднимают как можно выше в пределах помещения. От верхней точки стояка отходит и спускается почти до уровня пола разгонная труба, плавно переходящая в подающий трубопровод. К коммуникации по ее ходу поочередно присоединяются батареи с помощью двух патрубков меньшего диаметра (при двухдюймовом трубопроводе обычно используют отводы на ¾ дюйма). "Обслужив" все радиаторы, трубопровод превращается в "обратку", которая уходит к котлу. разводки хороша только простотой устройства и относительной эстетичностью (трубы на виду, но расположены низко). Дальше одни недостатки.

Из-за того, что остывший теплоноситель от батарей впадает в ту же трубу, из которой приходит горячая жидкость, температура воды после прохождения каждого радиатора довольно быстро падает. Если к первой батарее коммуникация доставит теплоноситель температурой 85 градусов (например), то крайнему от котла обогревателю можно рассчитывать только на 60 градусов. Отсюда неравномерный обогрев, который приходится компенсировать добавлением секций батареям, удаляющимся от котла, поэтому крайние радиаторы часто громоздкие и тяжелые (особенно, если чугунные).

Подключить батареи при однотрубной разводке можно только снизу (вход и выход), а это самый неэффективный способ подключения радиаторов (прогреваются неравномерно, что сказывается на качестве обогрева). Диагональное подключение радиаторов возможно, если подающая труба проложена выше батарей, но это уже двухтрубная схема.

При двухтрубной разводке от стояка отходит подающая труба, расположенная под потолком. От нее опускаются патрубки к каждой батарее (подключаются в верхнем положении). Внизу расположена вторая, обратная труба, в которую впадают отводящие патрубки от радиаторов (присоединяются к в нижнем положении по диагонали). С точки зрения эстетики картина не очень, но по эффективности такая система намного лучше. К каждой батарее подходит жидкость одинаковой температуры, что обеспечивает равномерный обогрев всех комнат, плюс есть возможность подключения большего количества обогревателей.

М. Иванов

В паровых котлах для превращения питательной воды в пар применяются различные схемы циркуляции теплоносителя: естественная, многократная принудительная и прямоточная. Наибольшее распространение получили котлы с естественной циркуляцией.

Технология получения пара предполагает последовательность нескольких физических процессов. Все начинается с подогрева питательной воды, которая поступает в котел при определенном давлении, создаваемом питательным насосом. Этот процесс происходит при однократном прохождении воды через трубы конвективной поверхности нагрева, называемой экономайзером (рис.1).
После экономайзера вода поступает в испарительные поверхности нагрева, которые располагают, как правило, в топочных камерах паровых котлов. Из названия этого элемента котла понятно, что здесь происходит образование пара, который затем в некоторых котлах поступает в пароперегреватель. Через обогреваемые дымовыми газами трубы пароперегревателя пар проходит однократно, а вот парообразующие поверхности нагрева могут быть разными. Чаще всего в котлах пароводяная смесь многократно проходит через обогреваемые трубки топочных экранов за счет естественной циркуляции или в результате многократно-принудительной циркуляции (с использованием особого насоса). В котлах, которые называют прямоточными, пароводяная смесь проходит через испарительные поверхности нагрева однократно, за счет давления, создаваемого питательным насосом.
Остановимся подробнее на особенностях процесса получения пара в котлах с естественной циркуляцией.
На рис. 1 приведена схема барабанного котла с естественной циркуляцией, выполненного по традиционной П-образной схеме. Питательная вода поступает в экономайзер, расположенный в конвективной шахте. Экономайзер является первой частью водопарового тракта котла: нагретая в нем вода поступает в барабан, который, в своей нижней части, соединен как с необогреваемыми опускными, так и с обогреваемыми подъемными трубами. По необогреваемым трубам котловая вода опускается к коллекторам, размещенным у нижней кромки топочной камеры. Из этих коллекторов вода поступает в вертикальные трубки топочных экранов. Именно здесь, благодаря мощному тепловому потоку от сгорания органического топлива, начинается собственно процесс парообразования. При однократном прохождении через топочные экраны испаряется не вся вода: в барабан возвращается пароводяная смесь. В объеме барабана происходит сепарация воды и пара. Пар поступает к потребителю или во входной коллектор пароперегревателя, а котловая вода вновь попадает в опускные трубы циркуляционного контура.

Рис. 1. Схема барабанного котла с естественной циркуляцией, работающего на пылевидном топливе:
1 - горелки; 2 - топочная камера; 3 - топочный экран; 4 - барабан; 5 - опускные трубы; 6 - фестон; 7 - пароперегреватель; 8 - конвективный газоход; 9 - экономайзер;10 - трубчатый воздухоподогреватель; 11 - нижние коллектора топочных экранов

Подъемно-опускное движение по контуру естественной циркуляции (т.е. по необогреваемым опускным и обогреваемым подъемным трубам) происходит вследствие разности плотностей котловой воды и пароводяной смеси.
Для повышения надежности циркуляции на барабанных котлах повышенного давления (17-18 МПа) применяют принудительное движение пароводяной смеси в топочных экранах (рис. 2, б). Как видно из приведенных схем, котел с принудительной циркуляцией отличается от котла с естественной циркуляцией (рис.2, а) наличием насоса для котловой воды. На этом же рисунке (2, в) показана схема прямоточного котла.

Рис. 2. Схема движения воды и водяного пара:
а) барабанный котел с естественной циркуляцией; б) барабанный котел с принудительной циркуляцией; в) прямоточный котел
1 - питательный насос; 2 - экономайзер; 3 - верхний барабан котла; 4 - опускные трубы; 5 - испарительные подъемные трубы; 6 - пароперегреватель; 7 - циркуляционный насос; 8 - нижний коллектор

В прямоточных котлах, которые не имеют барабана, а контур разомкнут, превращение воды в пар происходит за один проход нагревателя, и кратность циркуляции равняется единице. В барабанных котлах этот показатель выше. В котлах с принудительной циркуляцией, у которых имеются нагреватели в виде змеевиков, кратность циркуляции составляет обычно от 3 до 10. В котлах с естественной конвекцией этот параметр обычно составляет 10-50, а при малой тепловой нагрузке труб - 200-300.

Особенности и преимущества

Основным параметром, которым руководствуются при выборе марки парового котла с естественной циркуляцией (ПКЕЦ), является его паропроизводительность, измеряемая в т/ч или кг/ч. Широкий модельный ряд ПКЕЦ позволяет выбрать котлы с требуемой производительностью, начиная от нескольких килограммов до нескольких тонн пара в час. Важными показателями состояния водяного пара являются его давление и температура.
Широкий круг моделей ПКЕЦ позволяет генерировать водяной пар с избыточным давлением от десятых долей до нескольких десятков атмосфер. ПКЕЦ могут работать на различных видах органического топлива: природном газе, угле, дровах и древесных отходах, а также на жидком топливе - сырой (стабилизированной) нефти, мазуте, дизельном топливе. В ряде случаев используются особые топочные устройства, позволяющие ПКЕЦ работать на нескольких видах топлива. Кроме традиционного применения для генерации технологического пара, они широко используются в различных областях: на железнодорожном и водном транспорте, в пищевой, легкой и добывающей промышленности.
Основные достоинства ПКЕЦ - высокая надежность, простота эксплуатации, повышенная степень автоматизации и экономичности.
Создание условий надежности циркуляции в топочных экранах достигается ограничением рабочего давления котлоагрегата - обычно не выше 155 атм. Вызвано это тем, что при более высоком давлении сильно снижается разность плотностей пара и воды, в результате чего не обеспечивается эффективная циркуляция.
Современные ПКЕЦ производители комплектуют микропроцессорной системой управления и защиты. Например, система «Альфа-М» производства фирмы «Энергетик» (Москва) позволяет достичь простоты и удобства в обслуживании. Применение таких систем оптимизирует соотношение «топливо-воздух» при разных расходах топлива, что благоприятно сказывается и на эффективности производства тепловой энергии.
Котлы этого типа могут эксплуатироваться в различных климатических зонах, не требуют сложных пусконаладочных работ. Существенным преимуществом не слишком крупных современных моделей ПКЕЦ является их моноблочное исполнение. В такой конструкции предусматривается компактная установка на одной раме с агрегатом вентилятора, дымососа и питательного насоса. Сочетание высокой степени конструкторской проработки с точными системами управления и контроля позволяет достичь в ПКЕЦ высоких значений КПД, которые могут превышать 90 %.
В моноблочном исполнении котлы поставляются единым транспортабельным блоком - в собранном виде, в обмуровке и обшивке. Их монтаж относительно несложен. Компактность размещения оборудования не препятствует проведению текущего и аварийного ремонтов, а также осуществлению профилактических процедур - все узлы и детали доступны для обследования.

ПКЕЦ на российском рынке

На российском рынке паровых котлов, а также на всей территории СНГ чаще других можно встретить промышленные котлы с естественной циркуляцией, причем присутствует продукция как отечественных, так и зарубежных производителей. Котлы, произведенные в России, имеют в маркировке индекс «Е», отражающий принцип естественной циркуляции теплоносителя в этих моделях. По цене они более выигрышны в сравнении с зарубежными аналогами.
Паровые котлы серии «Е», выпускаемые ООО «ПТО» (Москва), - вертикально-водотрубные, с двумя барабанами, расположенными на одной вертикальной оси и соединенными между собой трубами диаметром 51 мм.
Котлы серии «Е» выпускаются в следующих модификациях, в зависимости от используемого топлива: Е 1,0-0,9 Г-З (Э) - для работы на природном газе, Е 1,0-0,9 М-З (Э) - для работы на мазуте, Е 1,0-0,9 Р-З (Э) - для работы на твердом топливе, Е 1,6-0,9 ГМН (Э) - для работы на газе или мазуте. Первая из групп цифр, следующая за индексом «Е», обозначает паропроизводительность (т/ч), вторая - давление пара в котле (МПа). Обозначение «Н» указывает на наличие в котле системы наддува.
Котлы серии «Е» предназначены для производства насыщенного водяного пара с рабочим давлением 8 атм. Этот пар потребляется различными предприятиями промышленности, транспорта, а также предприятиями сельского хозяйства для отопительных, технологических, хозяйственных и бытовых нужд.

Рис. 3. Паровой котел с естественной циркуляцией E-1,0 - 0,9 ГМ.

ГК «Комплексные системы» (Петербург) предлагает паровые котлы серии «КЕ» - со слоевыми механическими топками производительностью от 2,5 до 10 т/ч. Эти котлы предназначены для выработки насыщенного или перегретого водяного пара, который находит применение для технологических нужд промышленных предприятий, а также в системах отопления, вентиляции и ГВС.
Серия «КЕ» подразделяется на модификации «КЕ-С», снабженные слоевыми топочными устройствами, и модификации «КЕ-МТ», в которых имеется топка предварительного скоростного горения.
Котлы серий «ДЕ» предлагает промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Они могут работать на различных видах топлива (газ, мазут) и имеют производительность от 4 до 25 т/ч. Предназначены для выработки насыщенного или слабоперегретого пара, используемого для технологических нужд предприятий, а также для отопления, вентиляции и ГВС. Серия «МЕ» отличается от предыдущей серии тем, что котлы этой серии имеют большую на 20 % поверхность нагрева и, соответственно, более высокий КПД. Котлы этой же серии предлагает и компания «Теплоуниверсал» (Петербург).
Из зарубежных производителей можно назвать итальянскую фирму Garioni Naval, поставляющую на Российский рынок промышленные модели марки GMT/HP 200-2000, паропроизводительностью от 0,3 до 3,5 т/ч. Отличительная особенность котлов этой серии - величина рабочего давления получаемого пара, которая может меняться от 5 до 110 атм. Давление водяного пара в указанном диапазоне соответствует температуре теплоносителя от 152 до 318 °С, что позволяет применять котлы этой серии в различных отраслях промышленности.
Паровые котлы высокого давления с естественной циркуляцией типа НРВ (немецкая фирма BBS GmbH) имеют паропроизводительность от 0,3 до 8 т/ч. Водотрубные котлы этой серии способны производить насыщенный пар с рабочим давлением до 120 атм. Теплоноситель с такими параметрами обычно используется в химической, нефтехимической, пищевой, а также косметической промышленностях.
Представлены также паровые котлы низкого давления зарубежного производства. Так, фирма Viessmann (Германия) производит котлы марки Vitoplex 100-LS производительностью 0,26-2,2 т/ч на жидком или газообразном топливе, с рабочим давлением в котле 7 атм.

Как правило, в частных домах устраивают автономное отопление, где теплоносителем служит обычная вода без каких-либо примесей.

В качестве теплоносителя может также использоваться специальная жидкость – антифриз «NORD» или «Тёплый дом». Антифриз разбавляется водой в пропорциях, указанных на ёмкости, и заливается в систему. Антифриз хорош тем, что не замерзает и отопительная система не повреждается даже при минусовых температурах – не размораживается. Также данный состав хорошо действует на узлы и соединения, продляя срок их службы.

Единственный минус – антифриз НЕЛЬЗЯ применять там, где монтаж отопительной системы осуществлен оцинкованными трубами.

Схемы отопительной системы

Существует два вида систем отопления:

С принудительной циркуляцией теплоносителя – циркуляция теплоносителя в системе осуществляется за счет работы циркуляционного насоса

Естественная циркуляция теплоносителя – циркуляция теплоносителя происходит за счет разности температур: горячая вода поднимается вверх и естественным потоком сходит вниз.

Система с естественной циркуляцией.

Система с принудительной циркуляцией.

Отопительная система с естественной циркуляцией теплоносителя

Главным достоинством такой системы является её независимость от электроснабжения. Для такого отопления можно применить обычный газовый котел АОГВ, АКГВ, АГВ без подключения электричества, а также твердотопливный или жидкотопливный котел, не оснащенный автоматикой.

Для хорошей работы такой системы отопления требуются трубы большого диаметра от 25 до 50 мм.

Это нужно для того, чтобы теплоноситель свободно циркулировал по всей системе.

Чаще всего для монтажа применяются стальные, оцинкованные трубы и трубы из нержавейки.

При расчете количества труб учитывается периметр дома, т.к. трубы в основном проходят вдоль стен по всему периметру, также в расчет входит труба для стояка плюс обвязка котла, радиаторов, расширительного бака и распределительная труба.

Отопительная система с распределительными

трубами на каждый радиатор.

Последовательная разводка труб.

Схема отопительной системы с естественной

циркуляции для двухэтажного дома.

Комплектующие и оборудование для монтажа отопительной системы с естественной циркуляцией:

Трубы - для основного стояка, обратки и распределительной трубы диаметр 32 – 50мм,

для распределительных труб на радиаторы диаметр 20 – 25мм.

Комплектующие – сгоны, переходники, тройники, крестовины, шаровые краны – для подпитки системы, для опорожнения

Радиаторы

Расширительный бак.

Выбор расширительного бака.

Расширительные баки бывают двух типов – открытый (обычный бак) и мембранный закрытый.

Открытый бак – изготавливается из стали или используется готовая ёмкость. Для предотвращения коррозии, внутри бак обрабатывают грунтовкой. Устанавливается бак в самой высокой точке отопительной системе, чаще всего на чердаке, обязательно хорошо утепляется.

Закрытый мембранный бак – может устанавливаться рядом с котлом. Такой бак уже готов к использованию и не требует дополнительной обработки.

Мембранный бак.

Расчет объема расширительного бака.

Объем открытого бака рассчитывается по формуле:

Vpб = 0,05 x Vсист

• где Vсист – объем всей отопительной системы (котел, трубы, радиаторы),
• 0,05 – коэффициент,
• Vpб – объем бака.

Объем мембранного бака рассчитывается по формуле: Vбака = Vpac / f

• где f- коэффициент заполнения бака,
• Vpac - избыточный объем теплоносителя при нагревании.

Чтобы не рассчитывать коэффициенты, можно воспользоваться таблицей и самостоятельно определить объем мембранного бака для отопительной системы.

Заполнение расширительного бака:

• для открытого – при наполнении системы бак должен быть заполнен на - не менее 50% объема
• для мембранного – заполнение не требуется, достаточно заполнить только систему.

Выбор радиаторов

Количество радиаторов не зависит от типа системы и рассчитывается исходя из их теплоотдачи:

• чугунные радиаторы – 1 секция на 1 кв.м;
• алюминиевые и биметаллические – 1 секция на 1.3 – 1.5 кв.м;
• конвекторы – рассчитываются согласно таблице – инструкции, т.е. производитель сразу заявляет теплоотдачу конкретного конвектора, т.к. данные отопительные приборы идут не секциями, а цельным прибором, готовым к установке.

Не стоит экономить на количестве радиаторных секций. В частном доме практически все комнаты угловые и нет смежных теплых соседских комнат.

Отопительную систему с мембранным расширительным баком принято называть закрытой системой, хотя вся циркуляция теплоносителя происходит естественным образом.

При монтаже отопления с естественной циркуляцией главное соблюдать необходимые уклоны труб, это способствует нормальной эффективной работе всей системы.

Первый запуск.

Необходимо проверить все узлы на герметичность

Проверить заполнение расширительного бака

Котел должен быть правильно подсоединен к дымоходу

Если котел газовый, то необходимо еще раз проверить соединения газовых труб при помощи мыльного раствора.

При первом включении нельзя сразу же ставить максимальную температуру нагрева. Необходимо дождаться, когда вся система прогреется – обратка станет тёплой и нагреются отопительные приборы, только тогда можно прибавить мощности и с уверенностью сказать, что система работает.

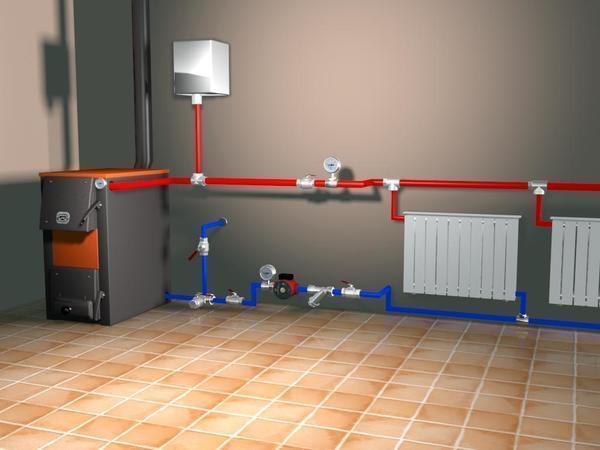

Отопительная система с принудительной циркуляцией теплоносителя

Главным отличием такой системы является то, что для циркуляции теплоносителя устанавливается циркуляционный насос. Насос может устанавливаться отдельно – на обратку, либо быть уже встроенным – автоматические котлы комплектуются циркуляционными насосами.

При монтаже данной отопительной системы не требуется соблюдать уклоны.

Если котел не комплектуется расширительным баком, то мембранный расширительный бак устанавливается отдельно.

При монтаже можно применять трубы малого диаметра 1/3 – 1 дюйма – медные трубы, металлопластик, полипропилен (можно не армированный), сшитый полиэтилен, металл, нержавейка.

Схемы отопительных систем.

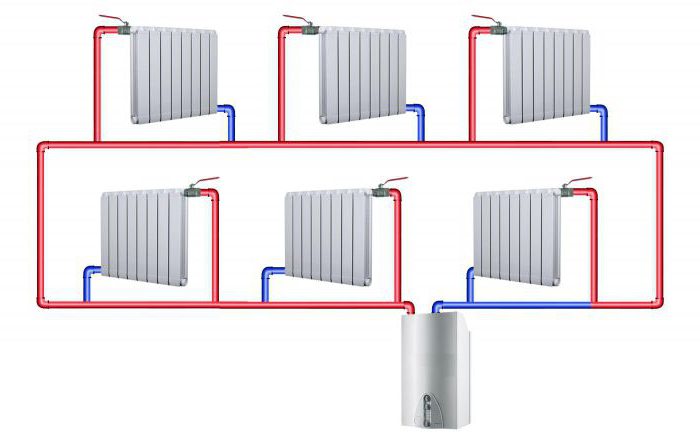

Двухтрубная разводка.

Однотрубная разводка.

Коллекторная система.

Расчет труб:

Для коллекторной системы – при расчете необходимо учитывать, что к каждому радиатору будет идти своя пара труб. При такой системе, когда трубы прячутся в подполье, либо замоноличиваются в стяжку, трубы можно прокладывать по кратчайшему пути, чтобы сэкономить на протяженности.

Для двутрубной системы за расчет берется периметр комнат, умножается на два плюс добавляются отводы для подключения к радиаторам, обвязки котла и распределительных сетей (стояков).

При однотрубной системе – все радиаторы обвязываются одной трубой, поэтому это самая экономичная система. Работает не хуже, чем двутрубная система. Главный недостаток, в отличие от коллекторной и двутрубной систем, – это не возможность отключить отдельный радиатор, либо убавить его мощность термостатическим вентилем.

Оборудование:

Распределительные гребенки – лучше сразу приобретать с запорной арматурой (кранами)

Подсоединительная арматура для радиаторов, термостатические вентили, краны Маевского.

Фитинги, тройники, переходники, муфты, крестовины, клипсы для крепления труб – подбирается согласно типу выбранных труб.

Для монтажа труб из полипропилена, сшитого полиэтилена и металлопластика на прессфитингах необходимо специальное оборудование

Самая простая система, которую можно смонтировать самостоятельно это –

Трубы полипропилен

Алюминиевые радиаторы

Настенный или напольный автоматический котел.

В этом случае не потребуется монтаж отдельных узлов для теплых полов и горячего водоснабжения.

Двухконтурный котел – подключение.

Обвязка настенного котла.

Обвязка напольного котла.

Расчет радиаторов для системы с принудительной циркуляции проводится так же, как и для системы с принудительной циркуляцией.

Коллекторное подключение радиаторов. Двухтрубная система с нижним подключением.

Двухтрубное подключение радиаторов: Обвязка конвекторов.

• Термостатический вентиль – регулирует нагрев

  Запорный кран

  Переходники – соединения

  Кран Маевского – механический воздухоотводчик

  Радиаторный переходник (различаются на левые и правые).

Двухтрубное обычное подключение.

Первый запуск.

Заполнить систему и определить давление теплоносителя по манометру. Если на котле манометр отсутствует, то для закрытой системы манометр устанавливается отдельно. Давление в холодной системе должно быть не более 1,2 Бар.

Проверить все узлы на герметичность. В случае протечек, система не будет нормально работать, давление будет падать, появиться шум в котле и трубах.

Котел должен быть правильно подсоединен к дымоходу.

Подсоединение газа - для определения утечек и для собственного спокойствия можно еще раз проверить геремтичность, обмазав узлы вне котла мыльной пеной.

Включать котел следует на низкую мощность. Только когда обратка и отопительные приборы нагреются, мощность можно прибавить.

При первом запуске и прибавлении мощности, следует следить за манометром. При максимальной мощности давление в системе не должно превышать 3 Бар, иначе сработает байпас (автоматически произойдет сброс воды через специальный клапан). Если давление увеличивается, то следует проверить давление мембранного расширительного бака.

При низком давлении в мембранном баке, давление системы отопления растет и периодически срабатывает байпас. В таких случаях, рекомендуется через нипель наполнить бак воздухом. Для этого подойдет обычный электронасос с манометром для накачки автомобильных шин. Накачивать мембранный бак следует до отметки 2.4 – 2.5 Бар.

Тёплые полы

Не стоит доверять источникам, которые уверяют, что теплый пол можно прокладывать совместно с радиаторной системой и ничего ему не будет. Для теплых полов максимальная температура должна быть не более 55С. Поэтому для такого отопительного контура, лучше всего, установить насосную группу Майбес и Будерус с контролем температуры (для напольных котлов), либо группу Термекс от Майбес для настенных котлов. Данные группы устанавливаются на контур теплых полов. Место установки – около котла, там, где начинается развязка отопительных контуров.

• Подключение бойлера

Подключение бойлера (накопительного водонагревателя) не требует сверхспособностей. Главное в этом деле произвести подключения согласно схеме и качественно герметизировать все соединения. В современных автоматических котлах имеется специальный разъем для подключения и контроля работы бойлера.

Настенный котел и бойлер.

Схема подключения бойлера.

Подключение бойлера к напольному котлу.

Открытая водяная естественная система отопления применяются в основном в частных домах, где есть возможность установить нагревательный котел и расширительный бак. Если нет возможности подключить газовый котел, можно использовать котлы на отработке или твердом топливе.

Почему владельцы небольших коттеджей выбирают систему теплоснабжения с естественной циркуляцией? Самотечная отопительная система считается наименее затратной из всех имеющихся. Она не предполагает установки циркуляционного прибора, так как движение воды по трубам едет естественным путем.

Для проведения системы отопления необходим котел, трубопровод, качественные батареи и расширительный резервуар. Особенность работы самотечной системы заключается в следующем – нагретая в котле вода подымается по и распространяется по системе, выталкивая холодную воду обратно в котел для нагрева.

Основное условие при установке системы – трубы, по которым течет горячая вода, должен размещаться под небольшим уклоном.

Наклон труб нужен для того, чтобы облегчить холодной воде движение из радиаторов в нагревательный котел. Чем выше находятся радиаторы по вертикальной оси, и, соответственно, чем ниже котел, тем быстрее будет перемещаться теплоноситель по системе.

В самотечную систему отопления из полипропилена желательно установить резервуар – расширительный бачок, который создаст дополнительное давление и укорит движение воды по трубам. Циркуляция теплоносителя будет непрерывной, пока работает нагревательный агрегат.

Естественная циркуляция воды в системе отопления: плюсы и минусы

В гравитационной системе отопления теплоноситель передвигается по трубам самотеком, без участия насоса. Перемещение воды происходит по трубам, которые размещаются под небольшим наклоном. Круговорот воды в системе будет лучше, если трубы будут большего диаметра. Стандартными считаются пластиковые трубы, хотя при перегреве котла возможен их разрыв. Металлические трубы хорошо сохраняют тепло, они прослужат дольше, хотя их установка тянет за собой финансовые расходы.

Система должна оставаться открытой, для правильного функционирования нужен доступ воздуха.

При большом объеме воды в баке самотечное отопление будет инертным. После отключения котла теплоноситель сможет перемещаться по системе продолжительное время, нагревая радиаторы. Таким образом, температура в помещении будет снижаться медленно. Данная система не зависит от электроэнергии.

Гравитационное отопление имеет недостатки:

• Нет возможности регулировать температуру;
• При поломке одной и батарей, выходит из строя вся система отопления;
• Нельзя подключить к системе теплый пол;
• Низкий КПД.

Если судить по сложности установки и дальнейшем обслуживании, считается что система обогрева с естественной циркуляцией вполне понятна, чтобы владелец монтировал ее своими руками.

Чем хороша однотрубная система отопления с естественной циркуляцией

Однотрубное водяное отопление считается самым простым в монтаже и обслуживании. Данная система теплоснабжения предполагает размещение отопительных труб на максимальной высоте под потолком, а трубы для возврата находятся внизу и ведут обратно в котел.

В однотрубной системе разрешается устанавливать котел и обогревательные приборы на одном уровне.

Замкнутая однотрубная система оснащается расширительным бачком, который помогает избавиться от воздуха в системе и регулирует изменение объема теплоносителя в трубах.

Основные принципы установки:

• Угол наклона трубопроводов не более 7 градусов;
• Металлопластиковые трубы, ведущие к батарее, должны иметь диаметр 20 мм;
• Объем расширительного бачка 30 л, при этом четвертая часть емкости должна остаться незаполненной;
• На каждом радиаторе ставиться кран-воздушник, благодаря которому можно ;
• Установка термоголовок на радиатор поможет отрегулировать температуру в каждом отдельном помещении.

При однотрубной системе гравитационного отопления главное, чтобы уровень воды в баке не опускался ниже трубы, выходящей из него, иначе подача горячего теплоносителя в систему прекратится. Для восполнения объема воды в баке рекомендуется поставить шланг с краном, через который можно пополнять количество теплоносителя в системе.

Стоит заметить, что для двухэтажного дома эта система не годится – в данном случае нужна .

Современное оборудование позволяет сделать автономное отопление и в многоквартирном доме. Об этом рассказывается в нашем материале: .

Двухтрубная схема отопления частного дома с естественной циркуляцией

Двухтрубная гравитационная система обогрева на порядок сложнее и дороже однотрубной. Данная отопительная конструкция предполагает установки двух линий – по одной циркулирует горячая вода, по второй идет возврат остывшего теплоносителя в котел. Перед тем, как монтировать систему, нужно сделать расчет материалов.

Этапы установки:

1. Вверх от котла идет труба, которая состыковывается с расширительным бачком. Бак можно разместить под потолком или на чердаке.
2. Внизу к баку подключается труба для контура с горячим теплоносителем, которая ведет к разводке по всему дому. С другой стороны к баку подсоединяется труба, ведущая в канализацию – для отвода лишнего теплоносителя.
3. Подключаются разводящие трубы по всему дому, подсоединяются к радиаторам.
4. С нижней части радиатора выводится труба-обратка, по которой остывший теплоноситель будет возвращаться в нагревательный котел. Обратка располагается параллельно трубам с горячей водой.

При установке двухтрубной системы отопления с непринужденной циркуляцией следует принять во внимание, что чердачное помещение, на котором располагается расширительный бак, настоятельно рекомендуется утеплить. Таким способом исключить остывание или частичное замерзание теплосистемы.

Правильное планирование размещения котла и расширительного бака – залог эффективной работы всей системы отопления. При этом нагревательный котел должен находиться как можно ниже, в идеале – в подвальном помещении, специально оборудованном под агрегат.

Виды систем отопления с естественной циркуляцией (видео)

Правильная установка самотечной системы отопления дает вероятность использования ее до 40 лет. Такая система – лучшее решение для дачного дома, который невозможно подключить к центральной отопительной магистрали.
