Многих владельцев загородных домов интересует, можно ли делать септик на глине. Главная проблема с устройством очистного сооружения на таком типе грунтов состоит в том, что предварительно очищенные сточные воды после прохождения септика сбрасываются в грунт, а глина плохо пропускает и фильтрует воду. Однако даже на глинистой почве автономная очистная установка может эффективно и долго работать при условии правильного устройства. В нашей статье мы рассмотрим разные виды септиков, которые можно сделать на глинистой почве, а также особенности их конструкции и выбора.

Чтобы вам было проще понять, какой септик нужен для глинистых почв, необходимо изучить особенности этого грунта. Чтобы обустроить эффективную систему канализации, стоки после очистки в септике отводятся в грунт. Главной особенностью глинистых почв является плохая впитывающая способность. Земля плохо поглощает жидкость. Это приводит к тому, что сточные воды дольше остаются в очистном сооружении.

Важно знать: песчаная почва поглощает 90 литров воды в день, поглощающая способность глинистых почв равна 25 л/сут. А чистая глина впитывает ещё меньше воды – 20 л.

Именно поэтому, обустраивая септик из бетонных колец, пластиковых или металлических ёмкостей, необходимо организовать эффективный дренаж. Это может быть дренажный колодец из бетонных колец без дна с фильтрующей прослойкой или поле фильтрации.

Какие септики можно использовать в глине?

Если ваша дача или загородный дом находятся на участке с глинистой почвой, то для переработки стоков, поступающих по канализации от дома, можно использовать следующие виды очистных сооружений:

• Накопительные резервуары . Для этих целей можно применять герметичные ёмкости из пластика или еврокубы. Однако для глинистых почв подходят и металлические резервуары из нержавейки. Также можно сделать герметичный колодец из бетонных колец, если УГВ на территории участка высокий. Для небольшого частного дома можно выполнить кирпичный дренажный колодец при условии использования правильной технологии.
• Очистные сооружения с почвенной доочисткой . Это довольно эффективный, бюджетный и простой вариант для небольшого загородного дома, построенного на глинистой почве. Колодец такого очистного сооружения можно сделать из бетонных колец, кирпича или металла, то есть для такой почвы можно использовать любой материал.
• Агрегаты с биологической очисткой – это самый надёжный и эффективный вариант для глинистых почв, подходящий для частного дома любого размера. Однако такой септик на глине будет иметь самую сложную конструкцию, поэтому его выбор стоит делать при наличии денег и времени на его выполнение.

Важно: канализацию от загородного дома на глинистом грунте можно отводить в септик любой конструкции. Важно правильно сконструировать и установить очистное сооружение на такой почве. При этом выбор стоит делать с учётом производительности сооружения, требуемой степени очистки стоков и УГВ.

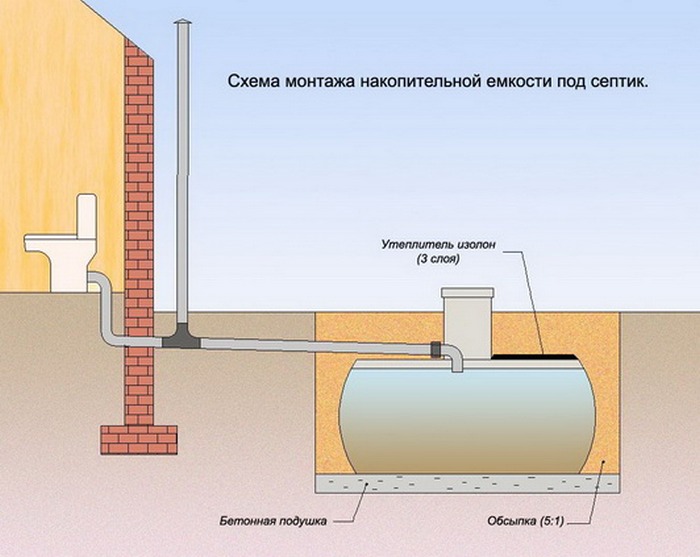

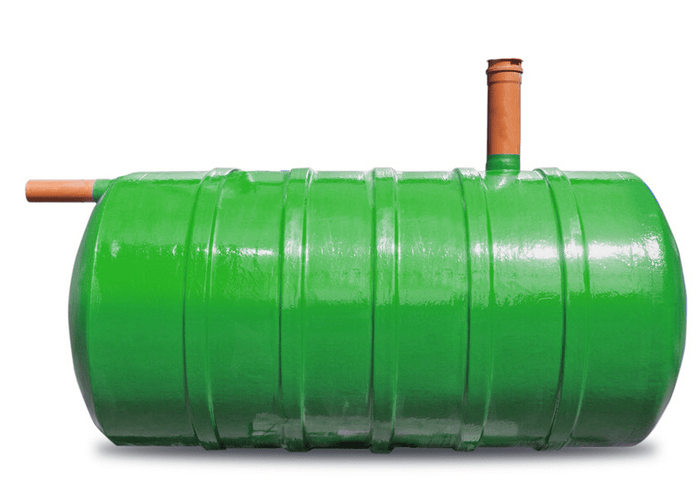

Накопительные ёмкости

Если вы решили обустроить канализацию частного дома с использованием накопительной ёмкости, то вам необходимо сделать герметичную конструкцию. Для этих целей вы можете использовать пластиковые ёмкости, еврокубы, стальные бочки или сварные кубы, конструкции из бетонных колец или кирпича.

Выполнить такую очистную установку довольно легко. Достаточно выкопать котлован, забетонировать дно и провести монтаж ёмкостей или бетонных колец. Однако если на вашем участке высокий УГВ или поблизости от накопительной ёмкости находится скважина, то использовать такую конструкцию не рекомендуется.

Конструкции с почвенной доочисткой

Эти простые очистные сооружения очень напоминают накопительные резервуары, но только без дна. Саму конструкцию колодца можно выполнить из бетонных колец, кирпича или бездонной дочки. В днище сооружения обустраивается дренажная прослойка.

Чтобы сделать дренажный фильтр, необходимо использовать геотекстиль, песок и щебень. Толщина фильтрующей прослойки составляет 30-40 см. При прохождении через этот фильтр стоки очищаются от крупных фракций и попадают в почву.

Если на вашем участке поблизости находится скважина, то такая конструкция очистного сооружения также не подходит. При обустройстве этого септика нужно знать УГВ, ведь дно фильтрующей прослойки не может приближаться к водоносному горизонту ближе, чем на 1 м.

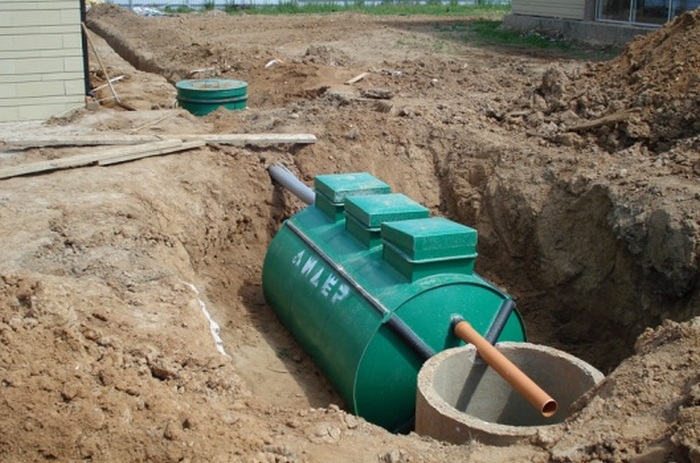

Агрегаты с биологической доочисткой

Это самые надёжные и эффективные очистные сооружения, которые можно устанавливать независимо от УГВ на участке. Эти автономные станции биологической очистки настолько эффективно очищают стоки, что воду потом можно использовать для полива огорода, сливать в открытые водоёмы или брать для технических нужд.

Обычно это многокамерные изделия, где стоки сразу из канализации разделяются на тяжёлые и лёгкие фракции. Потом осветлённые воды проходят процесс биологической доочистки при помощи бактерий (анаэробных или аэробных).

Конструктивные особенности

Поскольку на глинистом грунте для канализации загородного дома можно использовать любую конструкцию септика, схема сооружения будет стандартной. Однако главной особенностью глинистых почв является то, что это подвижный грунт. Поэтому стоит предусмотреть некоторые особенности конструкции септика.

Всё дело в том, что когда после зимних холодов грунт начинает оттаивать, характеристика таких почв несколько меняется и они могут выталкивать септик на поверхность. Особенно это касается почв с высоким УГВ и септиков из лёгких материалов. Именно поэтому, устанавливая септик в глину, необходимо предусмотреть дополнительные фиксаторы в грунте. Если колодец очистного сооружения будет выполняться из бетонных колец, то его достаточно просто засыпать в котловане без фиксации.

Выбор способа фиксации септика в котловане зависит от конструкции корпуса. Если на поверхности резервуара нет выступов, то больше подойдут стальные тросы. Если же на корпусе имеются петли или выступы, то к ним можно привязать выпуски арматуры, которая будет заложена в бетонную подушку на дне котлована.

Также система фильтрации для септика на глинистом грунте имеет некоторые особенности. Монтируя септик в глину, лучше обустроить двойной дренаж, то есть два поля фильтрации. При этом дренаж должен иметь вид двухступенчатой траншеи, в верхней части которой будут проложены трубы, а в нижней выполнена дренажная прослойка высотой 300 мм из гравия.

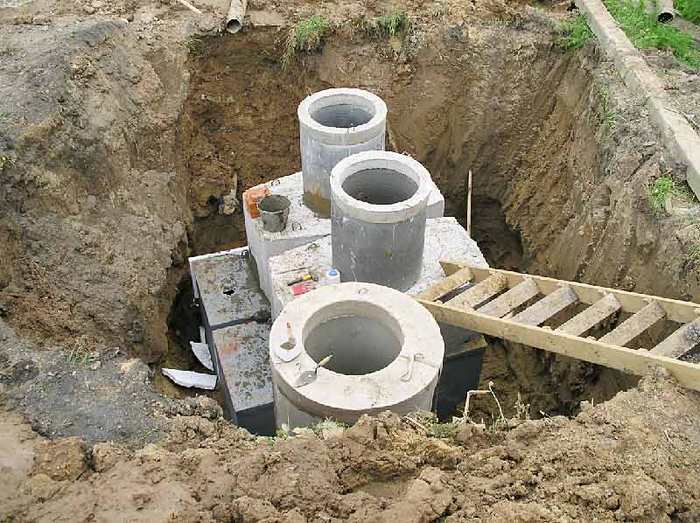

Особенности монтажа

Для выполнения более эффективной конструкции септика рекомендуется использовать две камеры и поле фильтрации. Так вы сможете избежать чрезмерного переполнения резервуара и на выходе из очистного сооружения получите максимально очищенные воды. После того, как вы определитесь с материалом камер, можно приступать к копанию котлована и дальнейшим работам, которые выполняют в таком порядке:

1. При выборе места под септик, можно соблюдать минимальные рекомендуемые разрывы от жилого дома и источников питьевой воды (7 м), поскольку глина плохо пропускает воду. Размер котлована под очистное сооружение должен быть на 20 см больше самой конструкции септика.
2. При копке котлована нужно знать, на какой глубине заканчивается глинистый слой. Если он более трёх метров, то работы усложнятся тем, что дренажную прослойку придётся выполнять на значительной глубине. Также стоит учитывать, что ёмкости септика соединяются между собой переливом, поэтому они должны располагаться на расстоянии 15-20 см друг от друга.
3. Вместе с котлованом копают траншею под прокладку канализационной трубы от дома к очистному сооружению. При этом соблюдают уклон дна траншеи от дома до септика с учётом, что на каждый метр длины понижение составляет 2 см.
4. В зависимости от используемых ёмкостей дно котлована может бетонироваться до или после монтажа. Если вы используете пластиковые герметичные резервуары, то дно бетонируется и армируется до их установки. А после монтажа эти резервуары крепятся торосами к выпускам арматуры. При использовании бетонных колец дно можно бетонировать после их установки в котлован.
5. Для выполнения фильтрующей прослойки на дне второй камеры используют песок и щебень. Сначала насыпают и трамбуют песок слоем 10-15 см, потом выполняют засыпку из щебня высотой 25-30 см. Если же вы будете использовать поле фильтрации, то дно второй камеры тоже бетонируется, а стоки отводятся на поля фильтрации.
6. Далее устанавливают трубу-перелив, соединяющую две ёмкости. Она должна выходить из первой камеры на 40-50 см ниже точки входа канализационной трубы. Благодаря этому на дне первой камеры будут оседать тяжёлые составляющие стоков, а во второй резервуар будут попадать предварительно очищенные и осветлённые воды.
7. Монтируются вентиляционные трубы из камер.
8. После этого пластиковые ёмкости утепляют пенопластом. Для бетонных колец утепление не требуется.
9. Ёмкости накрываются крышками с люками для прочистки.
10. Теперь выполняют обратную засыпку котлована вручную. Через каждые 15-20 см грунт необходимо трамбовать. Крышка люка должна остаться выше поверхности земли.

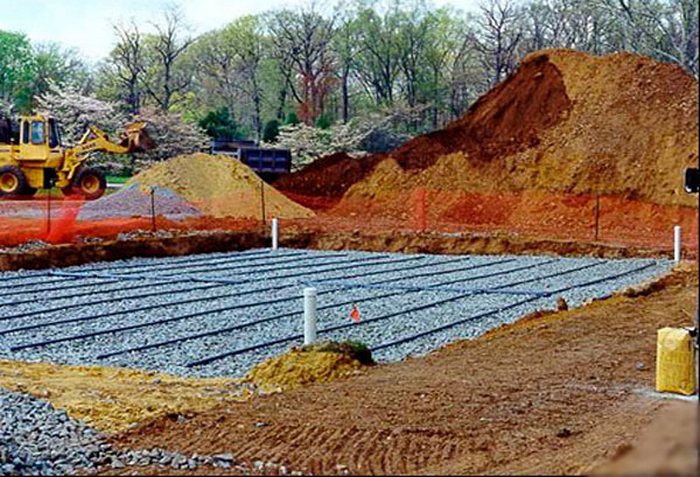

Поле фильтрации делают в зависимости от УГВ на участке:

• при низком УГВ используют полузаглублённые фильтрующие кассеты или фильтры;
• при высоком УГВ применяют поверхностную фильтрацию на песчано-гравийных подушках.

Важно: размеры фильтрационного поля напрямую связаны с суточным объёмом стоков от дома.

Один квадратный метр фильтрационного поля способен обслуживать 0,5 кубов стоков. Вы можете приобрести готовые фильтрующие колодцы на базе геотекстиля или выполнить поле своими руками:

1. После откапывания грунта с поля выполняют прокладку трубопровода из последней камеры септика на фильтрационное поле. Глубина прокладки – 70-120 см от поверхности земли, но не менее 1 м до УГВ.
2. На дне поля укладывается дренажная сетка. Затем выполняется прослойка из песка и щебня. Высота прослойки должна быть такой, чтобы она возвышалась над входной трубой не более чем на 50 мм. Все трубы с отверстиями укладываются с соблюдением уклона – 1 см на метр длины.
3. Дренажный трубопровод утепляется при помощи пенопласта или деревянного короба.

В отличие от жителей многоэтажных домов, владельцы частных хозяйств не обеспечены централизованной канализацией и вынуждены самостоятельно организовывать на своем участке отвод сточных вод. Немаловажную роль в канализационной и дренажной системе дома выполняет фильтрующий колодец.

Однако устанавливать его можно не везде, существуют определенные правила, которых необходимо придерживаться при его возведении.

В нашем материале мы разберемся в разновидностях фильтрующих колодцев, правилах их монтажа на участке, а также расскажем о том, как самостоятельно сделать такое сооружение.

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.

Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.

Галерея изображений

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или , или для доочистки сточных вод, прошедших предварительную очистку в септике.

Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85 ).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м 3 . Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды. О особенностях монтажа канализационного трубопровода на участке можно прочесть .

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы , куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

Схема организации грунтового дренажа на участке. Часть очищенных сточных вод уходит в грунт, а часть усваивается растениями

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают с прорезями, накрывают их геотканью и засыпают землей.

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.

В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете .

Галерея изображений

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Сегодня можно приобрести готовые фильтрующие колодцы из пластика, оборудованные всем необходимым для эффективной очистки стоков. Конечно, стоят они немало, но зато они надежны, удобны, просты в установке и обслуживании. На рынке представлено много компаний-производителей такого оборудования.

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и заполнен фильтрующим слоем из щебня, гравия и шлака.

Как сделать колодец из старых покрышек вы узнаете из следующего видеосюжета:

Фильтрующие сооружения выполняют очень важную функцию – обеспечивают эффективную очистку стоков и не пропускают грязную неочищенную воду в землю, которая попадая в грунты, наносит существенный вред окружающей среде.

Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.

Вовремя избавляться от излишков влаги на участке необходимо для того, чтобы обеспечить благоприятные условия для построек и насаждений. Правильное обустройство дренажной системы дает возможность регулировать водный баланс почвы. Дренажная система может быть поверхностной или глубинной. В первом случае − это точечно расположенные водосборники или сеть каналов по периметру участка, предназначенные для сбора талой или дождевой воды. Чтобы значительно снизить уровень грунтовых вод, защитить подвальные помещения от затопления и приусадебный участок от заболачивания, необходима глубинная система. Она состоит из проложенных на определенной глубине труб (дрен) и дренажных колодцев.

Важно! При высоком уровне грунтовых вод (водоносный слой находится на глубине менее 2 метров) устройство глубинного дренажа на участке считается обязательным.

Дренажные колодцы: назначение и разновидности

Система для сбора и отвода грунтовых вод состоит из сети труб, которые выводятся в специальные колодцы.

Зачем нужны дренажные колодцы, как они устроены и сколько их должно быть на участке? Чтобы ответить на первый вопрос, необходимо определиться с терминами, ведь дренажными колодцами называют довольно сильно различающиеся по назначению и устройству сооружения.

Поворотные колодцы, как ясно из названия, обычно устраивают в местах поворота труб. Они также необходимы на участках, где сеть соединяется или разветвляется. Основная функция подобных конструкций − обеспечение доступа к засорившимся трубам.

Ревизионный (он же смотровой или инспекционный) колодец предназначен для контроля за системой и ее очистки. Размещается обычно там, где наиболее вероятно засорение труб. Имеет большой объем для того, чтобы внутри мог разместиться человек, проводящий осмотр.

Если рядом с участком нет магистральной канализации или водоема, то используют поглотительный колодец. Он отводит воду в нижележащий грунт и одновременно выступает в роли естественного фильтра.

Коллекторный колодец для дренажа, который также называют накопительным, используют для сбора воды. Затем ее откачивают при помощи насоса и используют для сельскохозяйственных нужд либо сливают в ближайший к участку водоем.

Стоит также упомянуть дренажный колодец для канализации, который обустраивают в тех случаях, когда необходимо утилизировать или дополнительно очистить жидкость из септика. Он может быть накопительным или поглотительным.

Устройство и размеры колодца во многом зависят от его типа. Но, несмотря на некоторые конструкционные отличия, все сооружения состоят из следующих элементов:

• люка, который обеспечивает доступ к коммуникациям, расположенным под землей;
• горловины;
• шахты;
• днища (кроме поглотительных колодцев).

Сколько колодцев необходимо построить на участке для того, чтобы система функционировала максимально эффективно? Решение принимают с учетом площади осушаемой территории, характеристик грунта и уровня залегания грунтовых вод.

Устройства дренажного колодца: материалы

Традиционно при обустройстве дренажных колодцев использовались железобетонные кольца. Армированный бетон − прочный материал, способный прослужить долгие годы. Изготовленные промышленным способом кольца проходят обязательную проверку на устойчивость к негативным воздействиям. Производители предлагают изделия различных размеров и диаметров. К недостаткам можно отнести большой вес и, как следствие, сложности при монтаже.

Если диаметр колец позволяет, то их устанавливают вручную. Рабочий внутри кольца выкапывает под изделием землю, и оно постепенно проседает под собственным весом.

Кольца небольшого диаметра укладывают в заранее вырытые скважины при помощи спецтехники с подъемным устройством.

Дренажные колодцы из пластика, обладая всеми достоинствами бетонных аналогов, лишены их недостатков. Такие конструкции имеют следующие преимущества:

• небольшой вес;
• доступная цена;
• простота монтажа;
• устойчивость к коррозии;
• наличие специальных отводов для труб.

Технология укладки пластиковых элементов подразумевает использование резиновых уплотнителей, которые обеспечивают герметичность конструкции.

Существуют готовые пластиковые колодцы для дренажа, произведенные с соблюдением технологических требований. Преимущества таких изделий – в гарантированном качестве и быстрой установке, а недостаток − в высокой цене. При ограниченном бюджете выгоднее собрать систему самостоятельно из приобретенных деталей (гофрированной пластиковой трубы, люка и резиновых уплотнителей).

Особенности конструкции фильтрующего колодца

Что такое поглотительный дренажный колодец? Это часть системы водоотведения, оборудованной на участке с умеренным уровнем влажности, который находится далеко от естественных водоемов. Сооружение предназначено для фильтрации грязных стоков и постепенной передачи их в глубокие слои почвы.

Обустройство фильтрующего колодца имеет свои нюансы и считается довольно сложным процессом.

Важно! Перед началом работ необходимо выяснить, на какой глубине залегает грунт, способный легко поглощать воду.

Чем хуже грунт пропускает воду, тем шире должна быть скважина. Также следует учесть, насколько промерзает земля в холодное время года, и делать конструкцию ниже точки промерзания.

Устройство поглотительного колодца начинается с рытья скважины. Дно выстилают щебнем и устанавливают трубу диаметром от 1,5 метров. Пустоты с наружной стороны трубы заполняют гравием.

Для лучшей фильтрации стоков создают «подушку» из щебня, гравия или битого кирпича толщиной не менее 30 см. Можно соединить эти материалы, тогда качество очистки воды будет выше. Желательно, чтобы размер частиц не превышал 3 см. Камни более крупной фракции располагают в центре, а мелкие – отсыпают у стен.

Важно! Если водоприемный грунт располагается ниже 2 метров, то необходимо пробурить на дне дренажные скважины, которые обеспечат отвод воды.

Сооружение закрывают геотекстилем, сверху на полотно насыпают слой земли и укладывают дерн.

Монтаж накопительного дренажного колодца

Водосборный колодец является конечным пунктом водоотводной системы.

Важно! Накопитель должен находиться ниже, чем трубопровод дренажной системы.

Сооружение представляет собой довольно большую герметичную емкость (диаметр до 1,5 метров), в которой хранится вода, собранная на участке. Отстоявшуюся жидкость применяют для дополнительного водоснабжения подворья, например, используют на технические нужды. А если в емкость добавить специальные живые бактерии, то можно получить питательный раствор для полива растений. Излишки воды откачивают из резервуара и сбрасывают за пределами участка.

Дренажные колодцы такого типа обычно обустраивают на грунтах, которые плохо пропускают воду. Это может быть глина, суглинок или каменистая почва.

Для установки коллектора на территории выбирают самое низкое место. К нему подходят траншеи с трубами. Траншеи должны иметь небольшой уклон.

Накопители отличаются от поглотительных колодцев тем, что вода из них не уходит сама, а откачивается при помощи насоса.

Совет. Для устройства колодца удобно использовать готовую водонепроницаемую пластиковую емкость с крышкой.

Помимо герметичного корпуса, который позволяет выполнять водосборы, конструкцию оснащают дренажным насосом и шлангом. Для контроля за уровнем наполнения резервуара рекомендуется установить контрольный поплавок.

Монтаж дренажного колодца начинают с того, что роют котлован и обустраивают на дне песчаную или бетонную подушку. После установки корпуса в скважину подключают трубы. При необходимости выполняют гидроизоляцию стыков. Пустоты между грунтом и стенками колодца засыпают песком.

Если корпус не имеет герметичного дна, то поверхность застилают геотекстилем и засыпают щебнем.

Затем монтируют дренажный насос и подключают его к источнику питания. Горловина конструкции закрывается крышкой.

Обустройство ревизионного (смотрового) колодца

Любая дренажная система нуждается в постоянном контроле и профилактическом обслуживании. Для того чтобы выполнить ревизию глубинного дренажа, необходима сеть инспекционных колодцев.

Смотровые камеры устанавливают в следующих местах:

• при повороте, уклоне и изменении направления трубопровода;
• на участках, где сменяется диаметр труб;
• при входе автономной сети в централизованную систему;
• на входе трубы в коллектор.

Трубопровод без поворотов, имеющий протяженность более 20 метров, оборудуется дополнительной ревизионной точкой.

Важно! На участке, где система меняет высоту или направление, контрольный колодец совмещают с поворотным.

Как сделать дренажный колодец своими руками, чтобы он максимально эффективно справлялся со своими задачами? Первую инспекционную камеру следует устанавливать на определенном расстоянии от дома − не ближе 3 и не дальше 12 метров. Емкость необходимо оборудовать обратным клапаном, который в случае затора предотвратит обратную подачу стоков.

Смотровое сооружение с колодезной скважиной, диаметр которой может варьироваться, должно иметь плотные стены и днище. В качестве основания используют уложенную на слой щебня бетонную плиту. Нижняя (лотковая) часть конструкции должна иметь отверстия или патрубки для труб.

Чем выше вероятность засорения системы, тем просторнее должна быть рабочая камера. Это необходимо, чтобы в ней можно было свободно расположиться при производстве очистных работ, проверке запорной арматуры, устранении неполадок и замене изношенных деталей. В глубоких колодцах для спуска делают лестницу из скоб.

Для изготовления ревизионных колодцев можно использовать бетонные кольца. Но владельцы участков в последнее время все чаще приобретают специальные полиэтиленовые капсулы, имеющие отверстие в горловине. Такие изделия более удобны в монтаже, к ним легко подключать трубы.

Горловину смотровой камеры закрывают люком, который защищает емкость от осадков и мусора. На охраняемой территории вместо тяжелой чугунной крышки можно использовать изделие из полимера.

Установка дренажного колодца позволяет системе защиты от переувлажнения полноценно функционировать. Какого типа сооружения необходимы, и сколько их должно быть, решают после тщательного анализа характеристик конкретного участка: его размеров, уровня залегания грунтовых вод и особенностей почвы.

Видео

1.
2.
3.
4.

Необходимость в обустройстве дренажной системы возникает на земельных участках, где отмечается высокий уровень залегания грунтовых вод. В таких случаях существует потребность в отводе воды от основания строения. Подобная система состоит из сети перфорированных трубопроводов. Кроме этого необходимо устройство дренажных колодцев различного назначения. Порядок их создания зависит от функций, которые на них возлагаются.

Виды дренажных колодцев и их устройство

Они бывают:

• смотровыми;
• накопительными;
• поглотительными.

Не лишним будет их строительство в местах, где имеются повороты дренажных трубопроводов. Монтаж колодцев подобного типа выполняют только на ровных участках системы в местах соединения дрен через каждые 30 метров.

Накопительные колодцы . Они устраиваются в случае необходимости собирать дренажные воды для дальнейшего их использования в технических целях. Их обустраивают на участках, характеризующихся глубоким залеганием в грунте водоприемных слоев при невозможности отвода стоков в почву. Конструктивно накопительный колодец представляет собой герметичную емкость.

Поглотительные колодцы . На них возлагается функция отвода воды в почву. Их устраивают при отсутствии возможности подключения к централизованным канализационным системам и на земельных участках, где нельзя организовать сброс сточной жидкости на рельеф. У данного вида колодцев отсутствует дно. При глубоком залегании водоприемных слоев в грунте их оснащают дренажными скважинами.

Смотровые колодцы

По этой причине, при , нужно предусмотреть обустройство таких колодцев из пластиковых гофротруб, как они выглядят, видно на фото. Приобрести их можно без проблем. Потребуется изделие, диаметр которого не более 220 сантиметров. Для промывки будет достаточно 465-миллиметровой гофротрубы. Использование этого материала позволяет упростить создание колодца и обойдется недорого. Прежде чем приступить к работам, разберемся, как сделать дренажный колодец по всем правилам и нормам.

Монтаж выполняется в следующей последовательности:

1. Когда отрезается гофротруба, учитывается глубина будущего колодца.
2. В местах вхождения дренажных труб прорезают отверстия, имеющие соответствующий диаметр. Для соединения применяют резиновые уплотнения.
3. Дно колодца приклеивают с помощью специальной мастики или водостойкого клеящего состава.
4. Собранную конструкцию колодца помещают в подготовленный котлован и производят подсоединение трубопроводов для дренажа.
5. Колодец накрывают специальной крышкой – теперь он готов к эксплуатации.

Накопительные колодцы

Когда требуется недорогой колодец, при проектировании дренажных систем необходимо рассмотреть возможность применения еврокуба.

Данные пластиковые емкости отличаются:

• относительно невысокой стоимостью;
• абсолютной герметичностью;
• значительным объемом;
• простотой монтажа.

В них устанавливают погружной насос для откачки жидкости. Колодец канализационный железобетонный или пластиковый станет более дорогим вариантом в случае применения.

А вот преимущество таких строений заключается в возможности применения унифицированных элементов, предназначенных для сборки колодца, и это делает монтаж быстрым и простым.

Когда производится устройство дренажного колодца из бетонных колец большого диаметра, может потребоваться подъемная техника. При выборе железобетонной конструкции нужно уделить внимание качеству заделки стыков. От этой работы зависит герметичность сооружения. Также потребуется хорошая наружная гидроизоляция.

Поглотительные колодцы

Чаще всего можно встретить бетонный поглотительный колодец, который обычно сооружают самостоятельно или применяют готовые железобетонные кольца. Его глубина должна превышать отметку уровня промерзания грунта, а необходимый диаметр определяют, исходя из поглощающей способности местного грунта. Чем меньше данный показатель, тем большей должна быть у колодца площадь. Читайте также: " ".

В зависимости от степени промерзания грунта и количества грунтовых вод обустраивается прямой или дренажный конический колодец.

В поглотительный коллекторный колодец для дренажа выводят трубы на высоте 0,5-0,7 метра над дном ямы. Для предотвращения попадание мусора в качестве фильтра используют мелкую армирующую сетку.
