Вопрос читателя:

Готовлюсь построить загородный дом в местности, где нет общей электрической сети, поэтому хочу установить систему альтернативной энергии, но не знаю, какую выбрать. Имеются возможности использовать различные возобновляемые ресурсы, но никак не могу принять решение, как расставить приоритеты. Вот некоторые факты оценки, которые я собрал:

• 3,3 солнечных часов (среднесуточные за год) при минимальном затенении на моем участке.
• 3,5-4 м/с средняя скорость ветра на высоте 30 м башни, 10 м над верхушкой самого высокого дерева.
• Поток воды с перепадом высоты от 9 м до 120 м, около 0,15 м³/мин доступны круглый год, с возможностью расположения генератора в 220 м от дома.

Говорят, ГЭС является "лучшим" выбором, поскольку требует постоянный сильный ветер, а солнечные батареи дороже, но более надежные и, вероятно, оправданы в долгосрочной перспективе. Возможно, мне потребуется несколько источников.

Расход электроэнергии у меня довольно экономный. На данный момент я расходую около 8 кВтч в день в моей городской квартире. Я также планирую покупать энергосберегающую технику, поэтому ожидаю, что расход в моем загородном доме не будет сильно превышать городской расход. Что необходимо предусмотреть при выборе альтернативной системы, чтобы избежать дорогостоящих ошибок?

Приятно иметь дело с таким четко сформулированным вопросом. Наиболее важным параметром является выработка требуемой энергии (8 кВтч/сутки), хотя также важно учесть потери. Энергия теряется в проводах, аккумуляторе, инверторе, перепадах нагрузки и т.д., поэтому нужно рассчитывать, в среднем, на 12 кВтч/сутки.

Гидрогенератор , вероятно, является самым дешевым источником энергии. Кроме того, ГЭС также работает ночью и в зимний период, что позволит сэкономить на использовании дорогостоящих аккумуляторов. Вы можете оценить доступную мощность ГЭС (ватт) путем умножения разницы высоты потока и деления на 10. В вашем случае, хорошо скомпонованная система может дать 120 Вт. За 24 часа получится: 120 × 24 ÷ 1000 = 2,88 кВтч/сутки. Дополнительные затраты на трубы и провода будут небольшими по сравнению с преимуществами. Если вы установите гибридную солнечно-гидро-электростанцию, дополнительные кВт в дождливую погоду будут особенно приятны, когда производительность солнечных батарей уменьшается.

Хотя трубы 3 дюймового диаметра будут хорошо работать с объемом 0,15 м³/мин, 4 дюймовый трубопровод позволит сократить потери трубы с 12% до 3%, а также увеличит возможный объем до 0,3 м³/мин или больше, если таковой имеется.

Удаленность 220 метров – это довольно длинный кабель передачи, поэтому следует также учитывать потери из-за сопротивления. Рассмотрите возможность использования генератора более высокого напряжения, соединенного через контроллер слежения за точной максимальной мощностью (MPPT), чтобы предотвратить перегрузки. MPPT автоматически управляет системой при изменениях в потоке, избегая необходимости ручной настройки при изменяющихся условиях.

Солнечная электроэнергия является следующим вариантом. Хорошая новость – это то, что цены на солнечные батареи падают. Фотоэлектрическая система будет дополнять гидросистему, так как она работает лучше в сухую, солнечную погоду, но ее производительность может разочаровать зимой. Предположительно, вы можете получить около 70% требуемой энергии. Например, при 3,3 солнечных часах 3 кВт батарея производит около 7 кВтч/сутки. Опять же, MPPT может помочь улучшить эту картину.

Энергия ветра , возможно, была бы интересна, но в данном случае не самая рациональная. Установка 30 метровой башни стоит не дешево, а энергии, произведенной при скорости 3,5-4 м/с, будет не много. Ветер является неустойчивым источником энергии, требуя дорогостоящие аккумуляторы и резервный генератор . С точки зрения усилий и затрат, ветер является более дорогим и сложным выбором для вашей местности.

Для более точной оценки сравните технические характеристики производителей альтернативных систем. Но учтите, что они, как правило, предоставляют оптимистичные данные. Обратите внимание, что получите в два раза больше энергии при средней скорости ветра 5 м/с по сравнению с 3,5-4 м/с. Вы можете определить среднесуточную выработку кВтч путем деления годового объема производства на 365. Тем не менее, не забывайте, в течение многих дней вообще не будет вырабатывать практически ничего.

Независимо от того, какой источник вы выберете, вам понадобится эффективный аккумулятор резервного копирования. Постарайтесь свести к минимуму его использование. Хотя, он может понадобиться, чтобы спасти вашу систему, когда природные условия будут против вас. Если ваш гидроисточник действительно течет круглый год, и вы готовы к резким сокращениям использования энергии время от времени, можете избежать использования больших аккумуляторов.

В любом случае, прежде чем принять окончательное решение, куда вложить свои инвестиции, убедитесь, что знаете, чего ожидать, прежде чем сделать решающий шаг.

>

Опыт изготовления ветряка и солнечных батарей

>

Небольшой ветрогенератор на 300 Ватт

>

Свая энергия от ветра и солнца

>

Небольшая ветро-солнечная электростанция

>

Малая солнечная электростанция в Клинском районе Московской области

>

Опыт Дмитрия и краткий обзор его сайта

>

Электростанция для своего дома обеспечивает 300кВт в месяц

>

Электростанция от ветра и солнца

>

Своя солнечная электростанция

>

Ветрогенератор 300ватт для минимальных потребностей

>

Ветрогенератор для своего дома 3кВт

>

Солнечная электростанция на даче 800 Ватт, полная автономная система

>

Солнечная панель 80ватт на даче

Наибольшее распространение из альтернативных источников электроэнергии получили солнечные батареи и ветрогенераторы. Обе технологии достаточно хорошо отработаны, цены на оборудование постепенно снижаются, и сейчас, например, солнечный модуль мощностью 200–250 Вт можно приобрести за 15–20 тыс. руб.

Какой и как источник выбрать?

Разные типы кремниевых солнечных батарей. Вариант с монокристаллическими модулями (пластина модуля выполнена из цельного кристалла кремния). Фото: ShutterStock/Fotodom.ru

Вначале определитесь с количеством электроэнергии, которое вам понадобится. Собираетесь ли вы построить систему энергоснабжения дома полностью на солнечной или ветровой энергии или использовать её в качестве ? Ведь ценники получаются очень разные. Для аварийной системы (с выходной мощностью 200–500 Вт) достаточно одного-двух солнечных модулей и дополнительного оборудования - всего на сумму порядка 40–50 тыс. руб. А вот полностью перейти на автономное энергоснабжение будет стоить гораздо дороже. Например, система на солнечных батареях с выходной мощностью 2500 Вт обойдётся в 300–400 тыс. руб. Аналогичный порядок цифр и в ценниках на ветрогенераторы.

Контроллеры солнечных батарей, инверторы и современные аккумуляторные батареи в условиях жилого помещения не занимают много места и не требуют отдельного помещения. Их обслуживание и эксплуатация может производиться как локально, так и удалённо, с помощью планшета или смартфона (через сеть Ethernet или Wi-Fi). Фото: ABB

С поли­­кристал­­лическими модулями (содержит несколько кристаллов). Фото: ShutterStock/Fotodom.ru

Непосредственно выбор типа «зелёного» источника зависит от климатических и географических особенностей местности. Скажем, для низкоширотных рай­онов с малооблачной погодой (например, в Крыму) лучше всего подходят солнечные батареи. В открытой местности, на возвышенностях и морском побережье, для которого характерны продолжительные сильные ветры, хорошо зарекомендовали себя ветрогенераторы. На большей части европейской России мало найдётся мест с климатом, идеально подходящим для того или иного типа генераторов электроэнергии. В таких условиях имеет смысл устанавливать оба типа генераторов, которые будут подстраховывать друг друга. Конечно, такая система получается значительно дороже - но что поделать, таковы особенности российского климата.

Солнечные батареи

В настоящее время получили распространение два вида этих устройств: кремниевые и плёночные. Каждый из них подразделяется на типы:

1. кремниевые монокристаллические. Каждый отдельный светоприёмный модуль выполнен на основе пластины кремния, вырезанной из цельного кристалла. Эти батареи отличаются наибольшим КПД (до 22–24 %), но и самой высокой стоимостью;
2. кремниевые поликристаллические. Пластина отдельного модуля имеет структуру, состоящую из нескольких кристаллов кремния, за счёт чего устройство удешевляется примерно вдвое. КПД 13–15 %;
3. кремниевые аморфные. По стоимости процентов на 20 ниже поликристаллических, КПД примерно 6–8 %;
4. плёночные, на основе теллурида кадмия, селенида меди, полимерных материалов и др. Они появились недавно и не получили широкого распространения, но рассматриваются многими производителями как весьма перспективные. КПД и стоимость примерно на 20 % выше, чем у аморфных.

Наибольшее распространение получили сегодня панели поликристаллические и на основе аморфного кремния. Эти модификации проще в изготовлении и дешевле, нежели панели на основе монокристалла, а кроме того, батареям на основе аморфного кремния не требуется прямое облучение потоками солнечного света, они более эффективно воспроизводят электричество при рассеянном освещении и, соответственно, лучше подходят для средней полосы России, где много облачных дней. Для регионов с преобладанием ясной погоды (Крым, Центральная Азия), наоборот, лучше использовать моно- и поликристаллические батареи.

Ветрогенераторы

Ветрогенератор преобразует ветровую энергию в электрическую. Современные модели способны работать уже при небольшом ветре (2–3 м/с), хотя оптимальная скорость ветра для их работы выше и составляет обычно 10–12 м/с. При скорости ветра 3 м/с такой ветрогенератор будет выдавать примерно 5 % мощности от возможной, при скорости 7 м/с - около 50 %. Поэтому при подборе модели генератора необходимо учитывать среднегодовую скорость ветра в вашей местности, этот показатель всегда указывается в описании.

С аморфными модулями. Фото: ShutterStock/Fotodom.ru

Выбирают ветрогенератор и по величине ежемесячной выработки тока. Вы должны подсчитать, сколько электричества вам потребуется. Скажем, вы решили быть экономными и ограничиться аварийным освещением, работой циркуляционного насоса и возможностью зарядки смартфона или ноутбука. Тогда вам потребуется выходная мощность тока 150–200 Вт, это примерно 50–100 кВт ч в месяц. Такую выработку обеспечат модели небольшой мощности, их можно приобрести сегодня за 20–30 тыс. руб. А если вам требуется больше энергии, то и ветрогенератор следует выбрать мощнее: модели, вырабатывающие за месяц несколько сотен киловатт-часов, но и цена у них будет выше - 100–150 тыс. руб.

Комплексное решение с солнечными батареями и мощными ветрогенераторами, рассчитанными на ветер, меняющийся в широком диапазоне скоростей. Фото: ShutterStock/Fotodom.ru

Аналогично производится и расчёт для солнечных батарей. Подсчитывается необходимое количество электроэнергии, и на основании расчёта подбираются модули, чтобы их совокупная производительность с гарантией обеспечивала ваши потребности. Расчёт получается чуть сложнее, так как величина ежемесячной выработки тока сильно меняется от времени года. Летом она максимальная, а зимой едва достигает 10–20 % от летней. Поэтому выбирайте солнечные батареи в зависимости от того, собираетесь ли пользоваться ими только в тёплое время года (в дачный сезон) или круглый год. Кроме того, эффективность выработки сильно зависит от того, насколько удачно вы расположили солнечные батареи. Если их не получилось развернуть в нужном направлении и под нужным углом, то эффективность выработки энергии заметно уменьшится - на 20–30 %, а то и больше. Поэтому лучше, чтобы расчёты по требуемой производительности батарей с учётом места их расположения делал специалист.

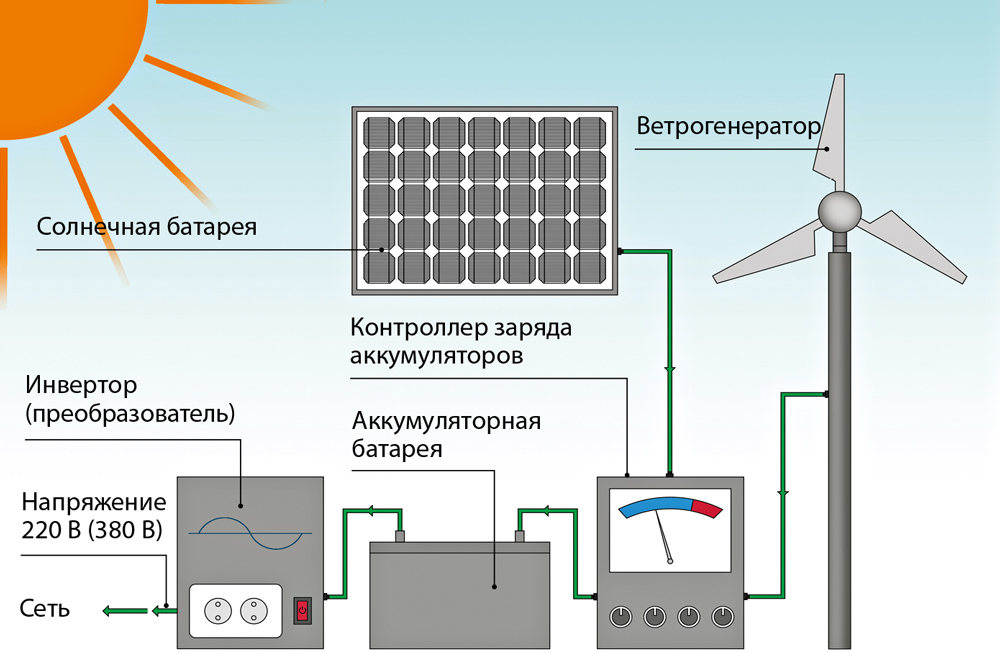

Примерная схема гибридной ветро-солнечной инсталляции

Визуализация: Игорь Смирягин/Burda Media

Сравнительные преимущества и недостатки солнечных кремниевых батарей

Где и как устанавливать батареи и ветрогенераторы

Солнечные батареи должны располагаться по мере возможности так, чтобы на них отвесно падал солнечный свет. В Северном полушарии солнечные батареи разворачивают в южном направлении, под наклоном, соответствующим географической широте. На практике солнечные батареи обычно устанавливают на южном склоне крыши. Если такой возможности нет, то батареи размещают в менее выгодном положении, при этом в расчёт производительности следует внести корректировки. Возможно, потребуется увеличить количество модулей.

Ветрогенератор с вертикальной осью вращения отличается низким уровнем шума. Фото: ShutterStock/Fotodom.ru

Хорошо, если у вас останется запас по монтажной площади, на которой в дальнейшем можно будет установить дополнительно один или несколько модулей. Потому что рано или поздно вам придёт в голову мысль, что неплохо бы увеличить производительность системы.

Солнечные панели нужно устанавливать так, чтобы их можно было обслуживать. Это касается не только ремонтных работ, но и чистки - её надо производить регулярно, . Особенно важна доступность панелей при круглогодичном использовании из-за необходимости их .

Ветрогенератор трёхлопастный для слабого (от 2–3 м/с) ветра. Фото: «Ветер-Сила»

Ветрогенераторы рекомендуется устанавливать на самом высоком участке местности. Не стоит экономить на мачте: на высоте 8–10 м сила ветра возрастает примерно на 30 %. Ветряк при работе может шуметь, поэтому лучше устанавливать его не ближе 20 м от дома. К счастью, низкочастотные шумы, влияющие на здоровье и животный мир, производят только ветрогенераторы очень больших мощностей - от 100 кВт и выше. Поэтому лёгкие и маломощные модели ветрогенераторов иногда устанавливают и на крышах зданий, и для таких случаев желательно использовать демпфирующие подкладки.

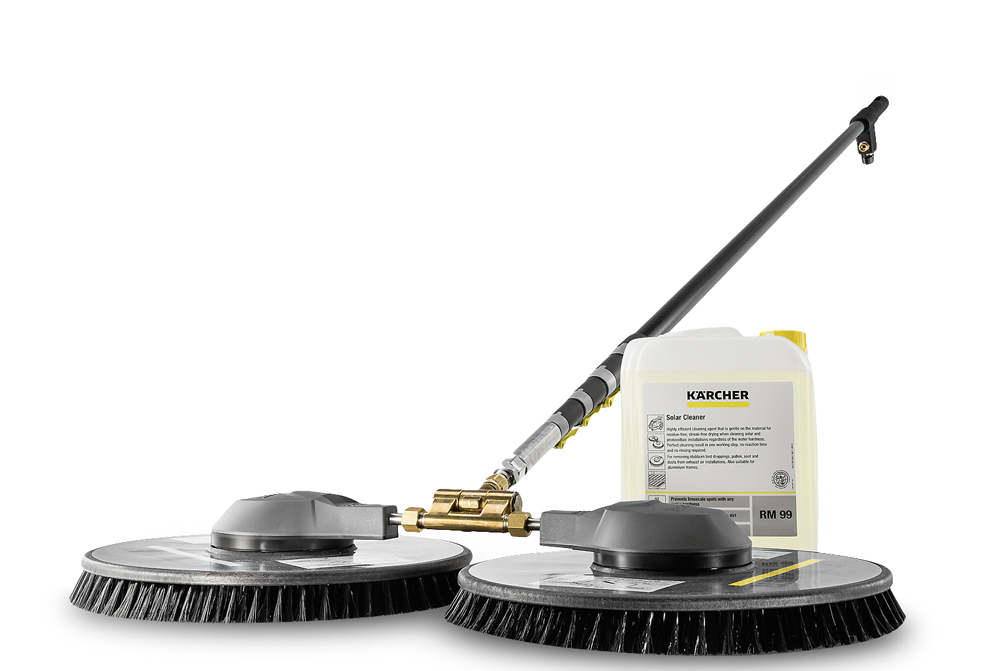

Система Kärcher iSolar для чистки фотогальванических энергетических установок. Чистка сильно загрязнённой солнечной батареи повышает её энергоотдачу примерно на 20 %. Фото: Kärcher

Дополнительное оборудование

Помимо генераторов тока (ветрогенератора или солнечной батареи) вам потребуются:

1. Инвертор - преобразует постоянный ток, вырабатываемый солнечной батареей или аккумулятором, в переменный ток мощностью 220 В.
2. Аккумуляторные батареи (АКБ). В них накапливается запас электроэнергии на случай пикового потребления или для той ситуации, когда генератор не вырабатывает ток (например, солнечные батареи ночью).
3. Контроллеры заряда - устройства, отвечающие за направление потоков электроэнергии, вырабатываемой генератором. Без них генератор придётся вручную отключать от АКБ на каждую ночь и в конце каждого заряда. Кроме того, контроллеры повышают эффективность работы генератора на 30–50 %.
4. Крепление генератора. В случае с ветрогенератором это мачта высотой 8–10 м. Для солнечных панелей это кронштейны для установки на крыше либо отдельно стоящие конструкции.

Как показывает практика, за комплект оборудования придётся заплатить примерно столько же, сколько за генератор.

Ни один ветряк не будет вырабатывать электроэнергию при скорости ветра меньше 3 м/с, а эффективной его работа становится при скорости ветра не ниже 4-5 м/с. В средней полосе России преимуществом обладают ветрогенераторы, рассчитанные на работу при слабом ветре.

Ветрогенератор лучше устанавливать на открытой местности, желательно на возвышенности, и чем выше мачта, тем лучше. Длина лопастей тоже имеет значение, особенно при слабом ветре. Лопасти с самолетным профилем намного (в 2-4 раза) эффективнее плоских.

Существуют ветрогенераторы с горизонтальной и вертикальной осью вращения. Ветрогенераторы с вертикальной осью вращения примерно вдвое дороже, но и ресурс у них почти в два раза выше - 20-25 лет против 10-15.

Существует два типа мачт для ветряков: 1) мачты с поддержкой тросами могут быть легко подняты, но тросовые растяжки занимают большую площадь; 2) независимые мачты-башни, у которых нет тросов, тяжелые и дорогие, их установка сложна, но они не занимают много места. Для использования на даче или в загородном коттедже лучше всего подходят ветрогенераторы мощностью 2-5 кВт.

В районах со слабыми ветрами, а к таковым относится Подмосковье, чтобы получить хоть какую-то энергию, следует выбирать ветряк с лучшей отдачей при малом ветре, имеющий притом большую мощность.

Солнечные батареи напрямую преобразуют энергию солнечного излучения в электричество, которое может поступать непосредственно в сеть или накапливаться в аккумуляторах. Лучше всего работают солнечные панели из монокристаллического кремния. Их срок службы составляет примерно 50 лет, а КПД достигает 18%.

Несколько уступают по этим показателям солнечные батареи из мультикристаллического кремния. Изредка можно встретить вовсе отсталые панели из аморфного кремния - самые дешевые, разумеется. Для того чтобы добывать солнечную энергию летом, желательно установить солнечные панели по всему южному скату крыши под углом примерно 45° к горизонту. Зимой же все иначе: солнечные панели должны располагаться почти вертикально, под углом 70-80° к горизонту, из-за снега и низкого положения Солнца.

Чтобы обеспечить автономную работу нескольких люминесцентных или светодиодных энергосберегающих ламп, холодильника и телевизора на даче, можно установить несколько солнечных батарей суммарной мощностью 500-600, а лучше 1000 Вт. Такой комплект солнечных батарей дополняется блоком аккумуляторов общей емкостью 200-400 ампер - час и инвертором от 2 до 6 кВт с солнечным контроллером. Столь большая мощность инвертора нужна для того, чтобы обеспечивать пиковые нагрузки и пусковые токи. От комплекта солнечных панелей мощностью 2-4 кВт можно запитать небольшой коттедж, обеспечив комфортное проживание.

Экология потребления. Усадьба: Для балансировки поступления энергии от альтернативных источников часто возникает желание совместить солнечные батареи и ветрогенератор в одной системе.

Для балансировки поступления энергии от альтернативных источников часто возникает желание совместить солнечные батареи и ветрогенератор в одной системе.

В каких случаях стоит это делать и какой источник альтернативной энергии выбрать, можно понять, рассмотрев плюсы и минусы ветряков и солнечных панелей.

Плюсы солнечных панелей:

• Надежность - качественные панели от известного мирового производителя проработают 25 лет и более, поскольку они не имеют подвижных частей и какой-либо электроники в своем составе, а закаленное стекло, прочная алюминиевая рама и надежная герметизация элементов обеспечивает беспроблемную эксплуатацию панелей в любых погодных условиях при любой температуре.
• Простота установки - при помощи стандартных крепежных комплектов можно легко закрепить панели на крыше или на стене дома.
• Отсутствие необходимости технического обслуживания - единственное, что рекомендуется для увеличения выработки энергии, это раз в год вымыть поверхность солнечных панелей моющим средством для стекла, но и это не обязательно.

Минусы солнечных панелей:

• Низкая среднесуточная выработка электроэнергии в зимнее время - в 5-10 раз меньше, чем летом для средней полосы России, в 2-3 раза меньше - для южных регионов и полное отсутствие выработки зимой в северных регионах за полярным кругом. Для компенсации недостатка электроэнергии необходимо использовать дизель-генератор, бензогенератор или ветрогенератор.
• Сильная зависимость выработки электроэнергии от погоды. В облачную погоду выработка снижается до 5-20% по сравнению с безоблачной солнечной погодой. Однако, устранить эту зависимость в автономной солнечной электростанции можно применив аккумуляторы повышенной емкости, обеспечивающие запас электроэнергии на 5-7 дней.

Плюсы ветрогенераторов:

• Выработка электроэнергии не зависит от времени суток и времени года , если есть ветер.
• В местности, где часто дуют ветры (в горах, в степях, на берегах рек и морей), ветряк может выработать значительное количество электроэнергии. Однако общая площадь таких мест, населенных людьми, в Российской Федерации составляет менее 1% от всех населенных мест.

Минусы ветрогенераторов:

• Необходимость монтажа на мачте высотой более 25 метров на 99% местности Российской Федерации , поскольку жилая застройка и леса сильно снижают скорость ветра близко к земле - стоимость монтажа ветрогенератора во много раз превысит стоимость самого ветрогенератора.
• При средней скорости ветра в России, равной 3-4 метра в секунду, ветрогенератор будет вырабатывать около 1-3% процентов от своей номинальной мощности. Номинальная мощность ветрогенератора указана для ветра скоростью 10-12 м/сек.
• Отсутствие надежности в сегменте маломощных ветряков мощностью до 10 кВт - большинство дешевых маломощных ветряков не проработает больше 2-х лет без поломок, хотя есть случаи работы ветряков и по 8 лет.
• Необходимость ежегодного технического обслуживания для поддержания ветрогенератора в рабочем состоянии.
• Замерзание смазки при отрицательных температурах приводит к невозможности старта ветряка зимой.
• Свист маломощных ветряков , работающих на высоких оборотах при большой скорости ветра - не доставит удовольствия ни Вам, ни Вашим соседям.
• Низкочастотный инфразвук мощных ветрогенераторов при любой скорости ветра и маломощных при небольшой скорости ветра - как известно, инфразвук оказывает отрицательное влияние на здоровье человека и всего живого. Именно по этой причине промышленные ветроэлектростанции расположены на значительном удалении от жилых массивов.

Подведём итог:

Использование ветрогенератора, как дополнительного источника энергии для солнечной электростанции имеет экономический смысл только в местности, где часто дуют ветры, при условии, что есть возможность его установки вдали от жилья. При этом необходимо устанавливать надежные мощные модели с мощностью от 10 кВт и обязательно проводить их ежегодное техобслуживание. опубликовано
