Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит. Если вы сможете справиться с этой задачей , то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

• Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

• Еще одна характеристика, которой должно обладать оборудование для пайки, - стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера , решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

• Еще одно требование - безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому , что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена - он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники - неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

При пайке олова или пластмассы не обойтись без дополнительных приспособлений. Некоторые из них можно купить, но некоторые можно и самостоятельно собрать, используя подручные средства. Если следовать инструкции, конечный результат будет не хуже покупного, зато удастся сэкономить деньги. Например, многие полагают, что самостоятельно сделать руками термофен – сложная задача. Но это ошибочное мнение, на самом деле на всё уйдёт примерно полтора часа.

Если требуется раскалить и расплавить:

• лист металла (толщиной до 0.5 мм);
• пластмассу и олово;
• другие пластичные материалы,

используется термофен. Принцип его работы следующий: в термофене находится раскаленная спираль. Проходящий мимо неё воздух стремительно нагревается. Далее разогретые молекулы движутся к обрабатываемому материалу, обдувая его в определённой точке. Причём сила нагрева напрямую зависит от того насколько близко придвинуть конец трубки. Так, если расположить её почти вплотную, то тепловая энергия будет даже выше той, которая образуется возле самой спирали. Соответственно для того чтобы уменьшить нагрев, надо отодвинуть трубку.

Составные части термофена

1. Трубка чаще всего является корпусом для Обогревателя.
2. Вентилятор либо насос выступает в роли нагнетателя тяги.
3. Ручка и выключатель

В том случае если термофен планируется использовать для пайки, на его конце закрепляется датчик температуры и всевозможные насадки. В том случае, если планируется только отпаивать, то насадки не используют. Можно устраивать нагнетатель отдельно, в таком случае воздух от него поступает через шланг.

Если у вас есть возможность и навыки работы на токарном станке – можете выточить насадки на нём, в противном же случае используются покупные насадки.

Если некоторые ошибочно полагают, что собрать термофен своими руками чересчур сложно, то другие наоборот – заблуждаются, считая, что даже с помощью обычного вентилятора и нагревателя смогут собрать этот прибор. Они разбирают свой фен и находят там следующие части:

• на слюдяном или фторопластовом каркасе находится спиральный нагреватель
• у вала двигателя закреплён вентилятор
• также выключатель, шнур, ручку.

Но если вы планируете плавить олово, то для этой цели не хватит даже мощности продвинутого фена. Для того чтобы увеличить накал предпринимают следующие действия:

• понижают скорость вращения мотора
• уменьшают выходное отверстие.

А вот к чему это приводит:

— При понижении вращения мотора спираль накаляется больше, чем может выдержать. В результате: либо отключается либо вовсе обрывается.

— При уменьшении выходного отверстия раскалённый воздух скапливается внутри корпуса, из-за чего он начинает деформироваться, оплавляться.

— В некоторых случая уменьшают спираль, но это тоже ни к чему хорошему не приводит – устройство выходит из строя.

Вы можете посетить какую-нибудь барахолку и приобрести там нагреватель. Он должен выглядеть как спираль, накрученная на бобышку и со шнуром. Также понадобится пылесос.

Итак, следующие компоненты потребуются:

• нагреватель, представляющий собой спираль на деревянной бобышке;
• в качестве корпуса можно использовать жестяную банку с крышкой;
• 1-й переходник;
• 2-й переходник ведущий к пылесосу

Порядок сборки:

Прежде всего: проделать в крышке отверстие 15 мм в диаметре.

Переходник с просверленными для подачи воздуха дырочками присоединяют к бобышке. А бобышку крепят на крышку банки

Переходник для шланга закрепляют на противоположной стороне крышки

Необходимо прорезать одно отверстие на дне банки

Насадку в виде полого конуса из меди с обязательно толстыми стенками закрепить на днище.

Чтобы регулировать скорость воздуха на шланге или трубе крепится краник.

Длина спирали определяется индивидуальными потребностями и мощностью устройства. Для того чтобы подобрать её от вас требуется:

Подачу воздуха уменьшать с помощью крана. При этом жалом касаются канифоли и припоя.

И, если нагрев слабый - надо уменьшить спираль, после - повторить эксперимент.

В паяльных станциях используют довольно сложное устройство. Здесь мы расскажем о его аналоге, который также можно собрать своими руками.

Для качественной нагревателя потребуются:

Что такое нагнетатель:

Используется вентилятор-улитка. При этом применяется компрессор, который, однако, из-за шланга ограничивает свободу передвижения. Можно использовать обычный кулер из десктопа. Помимо того – флакон с крышкой или вырезанное из пластиковой бутылки горловая часть.

Питание

Если вам знакомы принципы работы импульсной техники, можете использовать в качестве основы компьютер (используйте б.у.), доработайте его. Блок питания от 5 до 22 вольт вполне подойдёт для вентилятора.
Вам потребуется тиристор КУ (или аналогичный по показателям модели 202) и 4 диода КД-202. Нагрев будет осуществляться схемой собранной на их основе.

Выполнив следующие действия, вы соберёте термофен для пайки.

Сначала соберём нагреватель с ручкой

Нужно замерить сопротивление спирали. Если оно в пределах 40-45 Ом, производится её обрезание до 12 см.
Потребуется обрезать точилом трубку с таким расчётом, чтобы после того как вставите в неё спираль, свободными остались около 6 см. За счёт этого можно будет закрепить ручку в месте, незанятым спиралью. А также – будут разные температуры в том месте, где присоединён кулер и разогретой частью.

Ручку можно взять от детской игрушки или от старой дрели. Если таковой не найдёте – можете выпилить ручку самостоятельно из дерева.

Что бы закрепить трубку, закрепите в верхней части рукояти 2 хомута (также они послужат контактами)
Концы спирали следует привинтить к хомутам. Для этого концы предварительно выпрямляются и загибаются.

Позаботьтесь, чтобы впереди был прямой и достаточно длинный кусок.

Используйте слюду и лакоткань в качестве обмотки в местах крепления спирали

С помощью монтажного провода закрепите трубку в хомутах.

В крышку вклеивается или вплавляется конец трубки.

Как изготовить мощный нагнетатель:

Хорошо, если у вас есть вентилятор модели улитка. В таком случае, самостоятельное производство нагнетателя не займёт много времени. От старого флакона или бутылки отделяется горлышко и плотно приклеивается к вентилятору.

Если у вас обычный кулер, то в его торце прорезаются небольшие отверстия для подачи воздуха, а какая-либо его часть (на ваш выбор) закрывается крышкой. Затем, так же как и в случае с вентилятором-улиткой – наклеивается горлышко.

Провода вентилятора следует удлинить и укрепить. Они проходят через рукоять с включателем спирали или с регулировщиком температурного режима.

С помощью крышки или горлышка бутылки нагнетатель соединяется с нагревателем. Провода подключаются к шнуру с вилкой.

Подобным образом можно самостоятельно собрать и многие другие полезные устройства. Например, часто незаменимым приспособлением является термопистолет.

Для радиолюбителя всегда бывает нужен термофен для пайки микросхем своими руками. В этой статье будут рассмотрены различные варианты сборок паяльных фенов.

Самоделки

Из китайского хлама

Можно сделать простейший паяльный фен своими руками из ненужных деталей, которые всегда имеются в хозяйстве.

Наиболее сложным в изготовлении узлом фена является металлический корпус с электронной начинкой. Схема управления собирается из таких деталей, как:

• трансформатор на 50 Вт от выгоревшего светильника;
• охладитель для продувки трансформатора;
• микросхема серии LM;
• переменный резистор, регулирующий обороты;
• регулятор нагрева;
• блок питания на 12 В с любого китайского устройства.

Для корпуса можно сделать своими руками ящичек из композитной панели, применяемой для обшивки вентфасада и куска ламината для основания корпуса.

Для информации. Чтобы получить прочные соединения стенок корпуса, первым делом нужно рассверлить отверстия меньшим сверлом, а потом большим. При сверлении тонкостенных деталей используют свёрла с заточкой цивенбор.

От корпуса идут провода к самому паяльнику, состоящему из двух элементов:

• вентилятора-ветродуя;
• нагревательного элемента.

Нагревательный элемент, как правило, включает в себя две параллельные спирали по 2,5-3 Ом. Они размещаются в специальной трубочке. Последняя в данном варианте представляет собой кусок отпиленного карниза, обугленного специально над газовой плитой. Для сборки паяльника также используются:

• обычная бутылка из-под кефира;
• хомут автомобильный;
• термоизолирующая стеклоткань для прокладки между пластмассой и железом.

Перемещаемая струя воздуха от вентилятора нагревается, что используется для пайки.

В данном варианте сборки термофена потребуется только докупить единственную деталь – семисторный регулятор для освещения. Устройство получается полезным и абсолютно жизнеспособным, хоть и сделанным из ненужного хлама. Общие затраты не составят и 500 рублей.

Для информации. Нужно учитывать, что при использовании бутылки нестандартной формы придётся корректировать размеры резьбового соединения. Это касается и хомута для крепления вентилятора, длина которого зависит от габаритов используемого вентилятора.

Из плойки

По той же схеме на скорую руку можно собрать термофен из других деталей. Например, сама коробка может быть металлической, а начинка коробки может быть собрана из таких деталей, как:

• трансформатор на 12 В;
• вентилятор малой мощности;
• диодный мост для вентилятора;
• настроечный резистор для скорости работы вентилятора;
• диммер на выключатель для регулировки температуры фена.

Трубка на сам паяльный фен берется от плойки, внутри нее на специальную пластину наматывается спираль. Если спираль будет подобрана не на 220 В, то подавать ток нужно с помощью регулятора температуры, не доводить до максимума, иначе сгорит устройство.

Вентилятор не должен быстро крутиться, чтобы спираль давала необходимый жар, и можно было паять. Процесс регулируется управлением скоростью оборотов мотора.

Важно! Для предотвращения замыкания витков нагревателя с корпусом вовнутрь стакана помещается свернутый в трубочку кусок слюды или миканита.

Из компьютерного кулера

Иногда срочно нужен термофен для пайки, а купить его негде, или просто времени не хватает ходить по магазинам.

Паяльное устройство можно соорудить на скорую руку из подручных средств, таких как:

• компьютерный кулер;
• горлышко от пластиковой бутылки;
• универсальный блок питания для кулера;
• паяльник без отверстий для охлаждения;
• термоклей;
• капельница;
• аудиоштекер Jack на 6 мм;
• изолента;
• термоусадка;
• провод;
• ножницы.

Сборку начинают с удлинения проводов на кулере для подключения его к блоку питания. Для того чтобы воздух устремить в сторону паяльника, в торце кулера прорезают отверстие. На него приклеивают горлышко от пластиковой бутылки. С боку кулер закрывают вырезками, сделанными по форме его сторон из пластиковой крышки большого йогурта. После этого проверяется мощность потока ветра из приклеенного горлышка.

Система обдува с помощью изоленты закрепляется к рукоятке паяльника. Вместо жало паяльника устанавливается аудиоштекер. Медную проволоку накручивают на наконечник паяльника, чтобы фиксирующее кольцо сидело плотно. В итоге получается самодельный работоспособный фен.

Из дешевого паяльника «Все по 50»

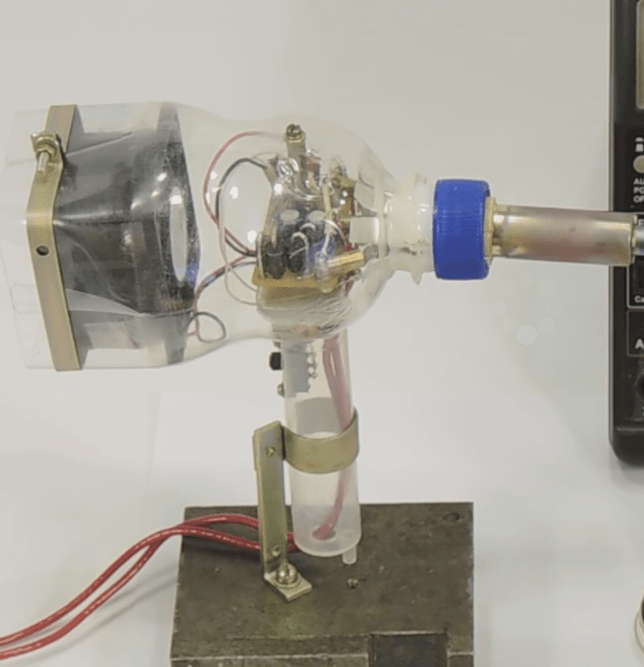

Можно изготовить свой термофен на базе обычного фена для сушки волос. Делается это несложно из следующих деталей:

• полиэтиленовая бутылка;
• от фена нагревательный элемент с хорошим накалом и вентилятор;
• литий-ионный аккумулятор от шуруповерта 18 В;
• кнопка и разъем новые или б/у;
• запчасти от фонарика.

Схема изготовления достаточно простая. Сначала отрезается пластиковая бутылка. Затем в горлышко вставляется паяльник по типу зажимного патрона, с обратной стороны пластиковой воронки – вентилятор.

Устройство удобно использовать при пайке деталей в микросхемах, гнезд мини USB. При его работе припой быстро начинает плавиться.

Затраты минимальные – только на покупку паяльника 50 рублей.

Из подержанного фена

Для того чтобы самостоятельно собрать паяльный фен, достаточно:

• купить новую толстую спираль на 1 кВт и поддержанный фен на рынке;
• подумать, как присоединить к нему трубочку с нихромовой спиралью внутри.

Сначала нужно разобрать фен для волос, взять из него мотор с диодным выпрямителем и тонкую слюду. Затем необходимо вставить нагревательный элемент в трубу, обязательно плохо проводящую тепло. Корпус фена для этого не подходит, так как пластмасса от высокой температуры может расплавиться.

Для информации. Можно использовать старую тонкую спираль фена. Но длина нагревательной детали должна быть рассчитана. Сопротивление спирали фена высчитывается по формуле R=U2/P, где P – мощность фена, U – питание 220 В.

В алюминиевой трубе размещают крестом плохо проводящие тепло пластинки, а на них – нихромовую спираль. Затем все это сверху покрывают тонкой пластинчатой слюдой, взятой из фена. Таким образом, спираль не будет соприкасаться с алюминием и «не замкнет».

Для информации. Спираль размещается в трубке так, чтобы близлежащая к вентилятору часть не нагревалась.

Соединение компонентов (фена и трубы) осуществляется с помощью резьбового цоколя большого диаметра от лампочки фирмы Максус. Размеры фена и данного цоколя друг к другу идеально подходят. К тому же цоколь лампочки выдерживает нужную температуру.

К нагревательному элементу подсоединяются провода в трубках из стекловолокна для подачи энергии. Изоляция проводов важна для предотвращения короткого замыкания.

Важно! Необходимо стараться, чтобы нигде ничего не перемыкало, и конструкция была достаточно герметичной.

Питание подается, как и в предыдущих вариантах сборки паяльных фенов, с трансформатора.

Важно! Для сборки паяльного фена необходимо владеть знаниями электротехнической безопасности. Потому что если что-то сделать не так, то как минимум собранное изделие может расплавиться, как максимум – произойти короткое замыкание.

Для изготовления паяльного фена можно выбрать простую схему на страничках интернета, применяемых вариантов очень много. С помощью самодельного устройства можно легко паять компоненты различных плат и микросхем.

Видео

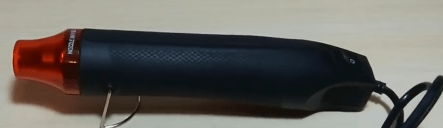

Технический фен является универсальным электроинструментом, который применяется в домашнем хозяйстве для проведения строительных или ремонтных работ. С его помощью подготавливают поверхности под покраску, изгибают пластиковые трубы любого диаметра при монтаже водопровода и канализации, производят операции с термоусадочными материалами, паяют и выполняют многие другие работы. Если в нужный момент строительного фена не оказалось под рукой, его можно сделать своими руками. Эта задача особенно актуальна для тех, у кого нет постоянной потребности в этом инструменте, поэтому покупать его для выполнения разовых работ экономически нецелесообразно.

Строительный или технический фен представляет собой электроинструмент, предназначенный для локального нагрева поверхностей потоком горячего воздуха. Внешне он похож на обычный бытовой прибор, только имеет немного большие размеры и создаёт более высокую температуру - до 650 о С. Термофен состоит из следующих основных частей:

Некоторые фены оснащаются регуляторами и индикаторами температурного режима, а также возможностью отключения функции нагрева при работающем вентиляторе. Последнее дополнение к конструкции необходимо для холодного обдува нагретых деталей с целью их более быстрого охлаждения.

Изготовление строительного фена своими руками

Строительный фен можно либо полностью изготовить из подручных материалов, либо переделать под него обычный бытовой фен для сушки волос. В первом случае необходимо продумать, из чего смастерить и как соединить вместе три главные составляющие этого несложного инструмента - электродвигатель, нагревательный элемент и вентилятор. При переделке бытового фена в технический нужно помнить, что многие его детали не рассчитаны на эксплуатацию в условиях высокой температуры. Поэтому нужно заранее позаботиться о термоизоляции или замене этих деталей.

Принципиальная схема самодельного термофена

Для того чтобы сделать технический фен из аналогичного бытового прибора или имеющегося под рукой материала, понадобятся:

При изготовлении технического фена нужно учесть правильный порядок его работы, чтобы первым включался вентилятор либо компрессор подачи воздуха и только после него - нагревательный элемент. Отключение элементов должно выполняться в обратной последовательности. Чтобы выполнить это условие, необходимо предусмотреть возможность раздельного включения/выключения этих частей инструмента.

В электрической части фена должно быть предусмотрено питание через выпрямитель переменного тока в виде диодного моста.

Для выпрямления переменного тока в блоке питания термофена используется обычный диодный мост

Разделение спирали нагревательного элемента необходимо для обеспечения двух температурных режимов.

Следует учитывать, для каких работ вы хотите изготовить инструмент. Например, упрощение конструкции за счёт замены электродвигателя с вентилятором аквариумным компрессором значительно облегчит задачу, но сделает фен менее мобильным.

Как сделать технический фен из подручных материалов

Проще всего изготовить строительный фен, подачу воздуха в котором осуществляет компрессор. Чтобы сделать такое устройство своими руками, необходимо:

1. Взять металлическую трубу длиной 170 мм и диаметром 25 мм и вставить в неё керамическую трубку подходящего диаметра. Просверлить сквозное отверстие 9 мм в обеих трубках в том месте, где предполагается крепление рукоятки и подача воздуха от компрессора. В отверстии металлической трубы нарезать метчиком резьбу.

   В качестве корпуса самодельного строительного фена можно использовать металлическую трубу и введенную в неё керамическую изоляцию в виде трубки

2. Изготовить рукоятку из дерева и просверлить в ней отверстие под медную трубку диаметром 9 мм. Закрепить рукоятку автомобильными хомутами на трубе термоизоляционного кожуха так, чтобы в них совпали просверленные отверстия. Обмотать снаружи основную трубу, которая будет служить термоизоляционным кожухом, асбестовой нитью, пропитанной в силикатном клее.

   Для изоляции трубы используется асбестовый шнур, пропитанный жидким стеклом

3. Медную трубку диаметром 9 мм, предварительно нарезав резьбу на одном её конце, продеть через отверстие в рукоятке и вкрутить в основную трубу, где будет устанавливаться нагревательный элемент.

   Медная трубка для подачи воздуха вставляется через рукоятку и прикручивается к отверстию в теплоизоляционном кожухе самодельного инструмента

4. С обоих концов металлической трубы нарезать наружную резьбу для навинчивания сопла и узла подключения к кабелю питания. На токарном станке изготовить (или заказать у токаря) две заглушки для кожуха с внутренней резьбой. Одна из них будет использоваться под дюзу, а вторая - для подключения спирали.

   Заглушки для обоих концов термоизоляционного кожуха изготавливают на токарном станке и нарезают внутреннюю резьбу

5. Из нихромовой нити толщиной 1 мм навить спираль, длину которой нужно отмерять омметром по сопротивлению. Оно рассчитывается исходя из необходимой мощности фена. В задней заглушке следует просверлить два отверстия под болты. Один из болтов нужно изолировать от металла заглушки и присоединить к нему задний конец спирали. Нить из нихрома паять нельзя, поэтому её нужно зажать гайкой.

   Один конец нихромовой спирали прикрепляется к болту в заглушке, отделённому от металлического корпуса изолирующей прокладкой

6. Вставить спираль в термоизоляционный кожух и прикрутить к нему заглушку.

   Прикреплённую к задней заглушке спираль нужно вставить в кожух, а саму заглушку прикрутить к концу металлической трубы

7. Чтобы замкнуть второй конец спирали на корпус кожуха, на переднем конце фена нужно сделать канавку и закрепить в ней нихромовую нить.

   Для замыкания электрической цепи на корпус нужно загнуть конец спирали и установить его в специально пропиленную канавку на переднем конце трубы

8. Прикрутить сопло к металлической трубе термоизоляционного кожуха. Технический фен готов.

   Для работы фена понадобится трансформатор на 36–42 вольта и аквариумный компрессор подходящей производительности

Осталось подключить болты на задней заглушке к трансформатору на 36–42 вольта, а к медной трубке присоединить шланг подачи воздуха от компрессора. Понятно, что таким инструментом можно выполнять лишь ограниченный круг работ, но его функциональность значительно возрастёт, если изготовить или купить сменные дюзы (форсунки).

Видео: изготовление фена, работающего от аквариумного компрессора, своими руками

Как переделать бытовой фен в технический

Проще всего изготовить строительный фен своими руками, переделав под него обычный бытовой прибор для сушки волос. Оба эти инструмента похожи по конструкции, поэтому главная задача, которую предстоит решить, - это увеличение мощности фена. Если бытовой прибор выдаёт температуру до 60 o С, то нам нужно получить на выходе направленный воздушный поток с температурой 500–600 o C. Чтобы добиться этого, нужно придерживаться определённых правил:

• выбрать для модернизации бытовой фен с керамическим или в крайнем случае с пластиковым, но изготовленным из качественного термостойкого полимера корпусом;
• заменить внутренние детали прибора, которые изготовлены из легкоплавкой пластмассы, сделав их копии из текстолита или другого термостойкого материала;
• максимально изолировать части старой конструкции от нового нагревательного элемента, применяя любые доступные теплоизоляционные материалы.

Подобрав подходящий неисправный бытовой фен, можно приступать к его модернизации. Для этого необходимо:

1. Полностью разобрать прибор для сушки волос.

   Для модернизации фена для волос в технический термофен прежде всего полностью разбираем бытовой прибор

2. Демонтировать старую маломощную спираль, срезав её при помощи бокорезов.

   Спираль бытового фена заменяем на более мощную, способную разогреться до 600 градусов

3. Для намотки новой спирали лучше не использовать старую основу, а удлинить её конструкцию, вынеся нагревательный элемент за пределы корпуса бытового фена. Для этого нужно взять лист слюды, имеющей высокую термостойкость, и разметить на нём две полосы шириной, равной выходному отверстию корпуса минус 2–2,5 мм.

   Производим разметку слюдяной пластины для изготовления нового основания под мощную спираль

4. На каждой из полос наметить два ряда отверстий с таким диаметром, чтобы в них могла пройти новая спираль. Они будут нужны, чтобы обеспечить зазор между её витками и избежать короткого замыкания. Просверлить отверстия электродрелью.

   В каждой слюдяной пластине сверлим по два ряда отверстий для укладки спирали

5. Вырезать полосы и проделать в каждой из них прорези на одной из сторон, по толщине равные толщине самих пластин.

   В пластинах прорезаем канавки для монтажа каркаса нагревательного элемента

6. Удлинить переднюю часть инструмента с помощью пластин из слюды, соединив их прорезями между собой и со старым каркасом, на который была намотана нихромовая спираль.

   Основу для намотки новой спирали устанавливаем при помощи прорезей в слюдяных пластинах

7. Уложить новую спираль, продевая её сквозь отверстия в новом слюдяном каркасе.

   Нагревательный элемент модернизированного фена теперь вынесен за корпус бытового прибора

8. Сделать отвод от спирали для обеспечения двух режимов работы термофена. Место подключения определить омметром, выбрав желаемое сопротивление и мощность для более слабого температурного режима.

   Для того чтобы получить два режима работы термофена, нужно сделать отвод от спирали, который обеспечит протекание тока по цепи с меньшим сопротивлением

9. Из старой трубы подходящего диаметра необходимо изготовить кожух для нового ТЭНа, который одновременно будет являться соплом модернизированного инструмента.

   В качестве кожуха термофена и его сопла потребуется труба подходящего диаметра

10. Распустить конец трубы на полосы для изготовления конусного раструба, к которому будет крепиться пластиковый корпус старого фена. Отрезать трубу до нужной длины и хорошо зачистить её. Сформировать раструб, отрезав лишний металл, и просверлить в нужном месте отверстия для крепления кожуха. Нарезать в них метчиком резьбу.

    Для получения конусообразного раструба распускаем один конец трубы на узкие полоски 1–1,5 см и формируем из них нужную конструкцию

11. Заизолировать стеклотканью трубу кожуха в том месте, где она будет входить в контакт с корпусом бытового фена.

    Нанесение стеклоткани на трубу обезопасит корпус бытового фена от воздействия высокой температуры

12. Вставить конец трубы в корпус и закрепить его винтами.

    Трубу с термоизоляцией вставляем в корпус бытового фена и закрепляем её винтами

13. Собрать модернизированный фен, выведя проводки от концов спирали в заднюю часть инструмента. Там должно быть три провода, которые нужно присоединить к клеммам переключателя режимов.

    Благодаря выносу термоэлемента корпус устройства защищён от воздействия высоких температур

Видео: изготовление своими руками строительного фена из старого бытового

После переделки бытового фена для волос в строительный необходимо проверить его работу. Испытания требуются для того, чтобы убедиться в работоспособности устройства, его пригодности для выполнения ремонтных и строительных работ, а также для оценки влияния более высокой температуры на элементы, оставшиеся от старой конструкции.

Видео: испытания модернизированного бытового фена

Как рассчитать и навить спираль для термофена

Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).

Расчёт необходимой длины нихромовой проволоки

Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:

1. Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
2. Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
3. Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R - сопротивление, ρ - коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S - длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D 2 /4 = 0,785 мм 2 . Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.

Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.

Навивка нихромовой спирали

Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня .

Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:

В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.

Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.

Видео: ручная навивка спирали из нихромовой проволоки

При намотке спирали нужно соблюдать некоторые правила:

• навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
• не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
• не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
• выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.

Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.

Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.

Паяльный фен – незаменимый и необходимый инструмент для всех любителей мастерить. Его можно использовать для отделения радиодеталей с печатных плат, ускорения высыхания клеевого соединения и многих других задач.

Поэтому иногда остро стоит вопрос: а как же сделать паяльный фен своими руками?

Мощности такого паяльного фена хватает, чтобы выпускать струю воздуха температурой 600 градусов Цельсия. Этого более чем хватает для плавления припоя.

Вентилятор подключается к источнику постоянного тока напряжением 12 Вольт. А вот нагревательный элемент питается от источника с переменным напряжением от 0 до 12 Вольт. С его помощью можно регулировать температуру выходящего воздушного потока.

В случае отсутствия подходящего источника питания, в качестве альтернативы можно использовать компьютерный блок питания. Необходимо только подогнать сопротивление нагревательного элемента к выходному напряжению.

Воздушный поток создается при помощи небольшого вентилятора. Вентилятор приводится в движение старым магнитофонным двигателем. Вместо магнитофонного двигателя можно использовать 40 мм кулер от видеокарты.

С ним модель будет немного компактнее, но слабее. Сборку паяльного фена будем рассматривать в комплектации с кулером, так как его собирать проще и быстрее.

Для воздуховода настоятельно не рекомендуется применение керамических материалов и кварцевого стекла. Эти материалы могут разрушиться при эксплуатации. Лучше выбрать сталь или цветные металлы. Воздуховод этого паяльного фена изготовлен из корпуса резистора C-5-5.

Чтобы получить трубку воздуховода, необходимо освободить корпус резистора от внутренностей. Для этого достаточно срезать один из закругленных концов при помощи напильника. Затем аккуратно вынуть все внутренности.

В качестве нагревательного элемента будет использоваться проволока от старого реостата диаметром 1.2 мм. Проволоку необходимо скрутить в спираль. Для этого ее можно намотать на стержень подходящего диаметра, а затем просунуть один конец проволоки через центр.

При скручивании необходимо учесть, что между трубкой и спиралью будет находиться слюдяная прокладка. Поэтому диаметр спирали должен быть немного меньше, чем диаметр отверстия воздуховода.

Проволоку можно брать латунную, медную или стальную. Эти металлы имеют высокую температуру плавления. Но предпочтение отдается стали. Так как сталь не окисляется при нагревании до высоких температур.

Нашему нагревательному элементу потребуется сопло. Оно обеспечит правильный выход воздушного потока. Его можно изготовить из шайбы при помощи кернера.

Диаметр шайбы должен быть немного меньше диаметра воздуховода. После этого можно собирать нагреватель. Сначала в трубку просовывается сопло, затем в сопло вставляется лист слюды в виде трубки и наконец, спираль.

Корпус паяльного фена изготавливается из не гофрированной жести. То есть подойдет любая консервная банка с ровными стенками. Чертеж корпуса прилагается.

Чертеж можно распечатать на листе А4. Это позволит использовать его в качестве шаблона. Для этого распечатку приклеиваем супер клеем на наш кусок жести. Остается вырезать корпус паяльного фена ножницами по приклеенному шаблону.

На размеченных местах просверливаем отверстия для винтов и отверстие для выхода проводов нагревательного элемента. При помощи узкогубцев и других инструментов необходимо согнуть края заготовки. В результате получится вот такой корпус.

Теперь нужно удалить приклеенную бумагу. Для этого нам понадобится ацетон и кисточка. Наносим ацетон кисточкой на бумагу и через секунды снимаем бумажный шаблон.
К получившемуся корпусу уже можно прикрепить ручку из шприца. В качестве крепежа используются винты м3.

Узкий конец шприца нужно отрезать ножом или другим острым предметом.Внутрь корпуса на винты насаживаются латунные клемники. Они нужны для предотвращения замыкания спирали на корпус. Взять их можно из электротехнических клемников.

Только в латунных деталях необходимо просверлить по одному резьбовому отверстию. Это сильно облегчит сборку паяльного фена.

Теперь можно соединить нагреватель и корпус.

Концы спирали нужно вставить в отверстия клемников. После этого фиксируется при помощи винтов сам нагреватель и концы спирали в клемниках. Теперь необходимо продеть кабели вентилятора и нагревательного элемента через ручку фена.

Если вы будете использовать для своего прибора магнитофонный двигатель,то провода от него просовывать через ручку будет неудобно. Поэтому в случае применения большого двигателя, провода просовывать не стоит.

Концы кабеля нагревателя фиксируются винтами м3. А в отверстие ручки вставляется кусок поролона или резиной. Это не позволит проводам свободно двигаться. Остается поставить вентилятор сверху и паяльный фен готов к испытаниям.

Видео: миниатюрный фен своими руками.
