Реле давления компрессора – это устройство, которое автоматически включает и выключает электрический двигатель компрессора. Другие названия – телепрессостат и прессостат.

Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха. Изредка используют на винтовом компрессоре.

1 Назначение

Функция воздушных компрессоров – получать струю воздуха с определенным давлением, она должна быть стабильной и равномерной. Также должна существовать возможность менять параметры этой струи. В каждом компрессоре есть резервуар (баллон) для воздуха. В нем должно быть необходимое давление. При понижении его следует включить мотор, чтобы пополнить запас воздуха. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало. Этим процессом управляет реле давления.

При правильном его функционировании сохраняется двигатель, обеспечивается предохранение его от частых включений и выключений, работа системы равномерна и стабильна. Мембрана емкости соединяется с выключателем прессостата. Перемещаясь, она может включать и выключать реле.

1.1 Принцип работы

Учитывая величину давления в системе, реле служит для размыкания и замыкания цепи напряжения, при недостаточном давлении запускает компрессор и отключает, когда параметр поднимется до заданной отметки. Это принцип работы при нормально замкнутом контуре для управления двигателем.

Также встречается обратный принцип работы, когда реле отключает электродвигатель при минимальном давлении в схеме, а при максимальном – включает. Это схема нормально разомкнутого контура.

Рабочая система – это пружины разного уровня жесткости, которые реагируют на изменение давления. При работе сравниваются силы деформации пружин и давления сжатого воздуха. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь.

1.2 Комплектующие

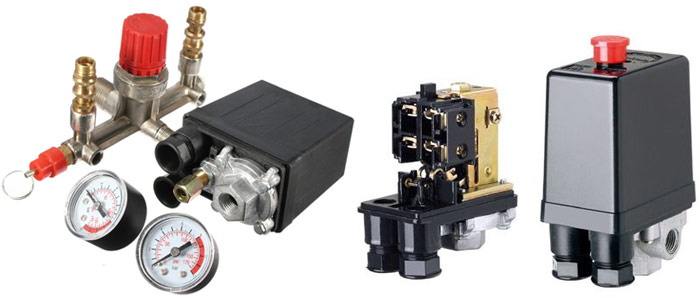

Реле воздушного компрессора может содержать следующие комплектующие:

1.3 Подробное описание реле давления для компрессора (видео)

2 Схема подключения

Реле давления для компрессоров могут быть для разных схем подключений нагрузки. Для однофазного движка используют реле на 220 вольт, с двумя группами подключений. Если же имеем три фазы, то устанавливают устройство на 380 вольт, имеющее три электронных контакта для всех трех фаз. Для двигателя с тремя фазами не следует использовать реле к компрессору на 220 вольт, потому как одна фаза не сможет выключаться от нагрузки.

Также существуют реле всего на 12 вольт. Например, для компрессора для подкачки колес на 12В.

2.1 Фланцы

В комплект устройства могут входить дополнительные фланцы соединения. Обычно комплектуются не более тремя фланцами, с размером отверстия 1/4 дюйма. Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан.

2.2 Установка реле

Обратимся к такому вопросу, как подключение и регулировка реле. Как подключить реле:

1. Подсоединяем устройство к ресиверу через основной выход.
2. При необходимости подключить манометр, если имеются фланцы.
3. Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан.
4. Каналы, которые не используются, обязательно закрываем заглушками.
5. Подключить к контактам прессостата цепь регулирования электродвигателем.
6. Потребляемый двигателем ток должен быть не выше напряжения контактов прессостата. Двигатели с небольшой мощностью можно установить напрямую, а при высокой мощности ставят необходимый магнитный пускатель.
7. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов.

Отрегулировать реле компрессора следует под давлением, но при выключенном электропитании двигателя.

Заменяя или подключая реле, следует знать точное напряжение в сети: 220 или 380 вольт

2.3 Регулировка реле

Прессостат обычно продается уже настроенный и отрегулированный производителем, и не нуждается в дополнительных регулировках. Но иногда возникает необходимость сменить заводские настройки. Сперва следует узнать диапазон параметров компрессора. С помощью манометра определяют давление, при котором реле включает или отключает мотор.

После определения нужных значений компрессор отсоединяют от сети. Затем снимают крышку реле. Под ней имеется два болта чуть разных размеров. С помощью большего болта регулируют максимальное давление, когда двигатель следует отключить. Обычно его обозначают буквой Р и стрелкой с плюсом или минусом. Чтобы увеличить величину этого параметра, винт крутят к «плюсу», а для уменьшения – в сторону «минуса».

Меньшим винтом задают разность давлений включения и выключения. Обозначается символом «ΔΡ»и стрелкой. Обычно величину разности устанавливают в 1,5-2 бара. Чем больше этот показатель, тем реже реле включает двигатель, но при этом перепад давлений в системе увеличится.

3 Самодельное изготовление

Очень сложен в изготовлении. Требуются сложные технологии и отменные знания. Механизм срабатывает, когда проходит через определенные элементы электротока. При определенных величинах тока они нагреваются и включают или выключают устройство. Даже имея большой опыт, подобный механизм изготовить сложно. Для самодельных компрессоров используют реле из старых холодильников.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Ремонтировать его нерентабельно и сложно. Выгоднее просто купить новое реле.Есть недорогие модели. Если выбирать фирменные устройства, то за такие деньги лучше купить новый компрессор.

– это универсальный инструмент, который необходим при разных ремонтных и строительных работах.

Пневматическое устройство безопасно и удобно, в отличие от бензинового или электрического. Есть также дополнительные устройства, которые работают с воздухом под давлением: пистолеты для подкачки шин, покрасочные, промывочные, продувочные пистолеты, удлинители и другие.

С помощью реле для компрессора система работает автоматически, необходимое давление в ресивере постоянно поддерживается.

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит , приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел - реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Реле давления: назначение и принцип действия

Прессостат представляет собой устройство (исполнительный механизм), с помощью которого включается или выключается электродвигатель компрессора. Он монтируется на резервуар (ресивер) и подключается к его обратному клапану и головке компрессора.

Прессостат обеспечивает работу всего изделия в автоматическом режиме. С его помощью поддерживается необходимое давление воздуха в ресивере.

Принцип работы такого реле заключается в использовании нормально замкнутого контакта в электрической схеме управления электродвигателем. В зависимости от величины давления воздуха в пневмосистеме, происходит замыкание или размыкание цепи электропитания. При этом происходит запуск двигателя при недостаточном давлении воздуха или его обесточивание при достижении максимального значения.

В качестве рабочего механизма прессостата используются пружины различной жесткости, по разному реагирующие на изменение величины давления воздуха в ресивере. Исполнительный механизм срабатывает за счет сил упругой деформации пружин в результате давления сжатого воздуха, находящегося в ресивере. При этом происходит замыкание или размыкание контакта цепи электропитания двигателя.

Комплектующие

В общем случае в комплект прессостата входят (максимальная комплектация):

1. Разгрузочный клапан.
2. Тепловое реле защиты двигателя.
3. Механический переключатель.
4. Предохранительный клапан.

Каждое из этих устройств выполняет определенные функции:

• Разгрузочный клапан - открывается при остановке двигателя и сбрасывает давление из пневмомагистрали. При следующем включении и разгоне электродвигателя обратный клапан запирается, что обеспечивает облегченный запуск всего устройства из выключенного состояния.
• Тепловое реле защиты двигателя - ограничивает силу тока в обмотках. Специальным регулировочным элементом устанавливают допустимую силу тока, превышение которой приведет к отключению электродвигателя.
• Механический выключатель - включает автоматический режим работы изделия (положение AUTO) и позволяет принудительно отключить двигатель (положение OFF).
• Предохранительный клапан - срабатывает, если прессостат компрессора выйдет из строя и производит аварийный сброс сжатого воздуха из ресивера, не допуская повышения давления выше допустимого значения.

Схема подключения

Существующие реле давления воздуха для компрессора 220 В применяют в различных схемах подключения нагрузки.

1. В случае использования однофазного электродвигателя используют прессостат с , рассчитанный на работу в сети напряжением 220 В.
2. При наличии трехфазного двигателя применяют реле с рабочим напряжением 380 В, оснащенное тремя контактными группами.

Подключают прессостат к электрической схеме компрессора с помощью специальных контакторов (разъемов), встроенных в его корпус.

Соединительные фланцы

Соединяют прессостат с ресивером при помощи резьбового фланца со стандартной внутренней резьбой 1/4 дюйма. Многие реле давления оснащаются 4-х сторонним фланцем, позволяющим, при необходимости, подключить к нему до трех дополнительных устройств, например:

1. Манометр.
2. Предохранительный клапан.
3. Разгрузочный клапан.

Если необходимости в подключении дополнительных устройств нет, то фланцы закрываются специальными заглушками.

ВАЖНО: резьбовые отверстия фланцев имеют размеры 3/8 или 1/2 дюйма. Дополнительные устройства также должны иметь соответствующую резьбу.

Монтаж

Реле давления компрессора крепится непосредственно на его резервуар (центральный фланец с резьбой 1/4 дюйма). При необходимости, через свободные фланцы устанавливаются дополнительные устройства. Если необходимости в дополнительных устройствах нет, то резьбовые отверстия фланцев закрывают специальными заглушками.

Цепь управления включением и выключением электродвигателя компрессора соединяется с контактами реле давления.

ВНИМАНИЕ! Если ток нагрузки превышает допустимую мощность контактов реле, необходимо при подключении использовать сетевой контактор (магнитный пускатель).

Настройка

Серийно выпускаемые прессостаты не нуждаются в настройке. Однако при эксплуатации компрессора могут возникнуть ситуации, при которых необходимо изменить пороги срабатывания его исполнительного механизма. Порядок выполнения регулировочных работ:

1. Определить диапазон изменения величины давления сжатого воздуха.
2. Отключить изделие от .
3. Снять верхнюю крышку прессостата.
4. Установить необходимые значения порогов срабатывания реле с помощью двух специальных регулировочных подпружиненных винтов, находящихся под крышкой. Величину установленных значений контролируют с помощью манометра.
5. Регулировку верхнего порога срабатывания прессостата, при котором электродвигатель отключается, осуществляют с помощью регулировочного винта, обозначенного символом "Р". Для изменения порога срабатывания исполнительного механизма необходимо вращать винт по стрелке в сторону, соответствующую обозначениям "+" и "-".
6. Настройку нижнего порога срабатывания прессостата, при котором двигатель будет автоматически включаться, производят путем вращения второго регулировочного винта с символом "5Р" в сторону обозначений "+" и "-".
7. Установить верхнюю крышку реле давления воздуха на место.

Прессостат своими руками

Взявшись за самостоятельное изготовление , некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже устанавливать прессостат промышленного производства.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе "Настройка".
4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

• заменив прессостат;
• очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
• заменив контактную группу на новую (не все модификации имеются в продаже);
• отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

1. Снимаем защитный кожух.
2. Отсоединяем провода, идущие к контактной группе.
3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может "выстрелить" при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
4. Взять кусочек медной проволоки и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
6. При необходимости ту же процедуру повторить с остальными клеммами.
7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
8. Установить контактную группу на место и закрыть прессостат крышкой.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

В большинстве случаев недорогие модели воздушных компрессоров не оснащаются реле давления, так как подобные изделия монтируются на ресивере. Исходя из этого, многие изготовители думают, что зрительного контроля за давлением посредством манометра будет более чем достаточно. Однако при продолжительной эксплуатации устройства, если вы не хотите довести двигатель до перегрева, есть смысл установить реле давления для компрессора! При таком подходе отключение и запуск привода будет осуществляться в автоматическом режиме.

Схема и устройство

Приспособление разделяется на следующие виды:

• Запускающие электрический двигатель компрессора при снижении давления ниже настроенного значения (нормально замкнутые);
• Выключающие двигатель при повышении давления воздуха выше нормальной отметки (нормально разомкнутые).

Исполнительным элементом в устройстве считаются пружины. Их сила сжатия замеряется при помощи специального винта. Как правило, производители настраивают силу сжатия пружин таким образом, чтобы давление в пневмосети находилось в районе 4-6 ат. Данный параметр всегда точно указан в инструкции.

Так как гибкость и жесткость пружин всегда по многом зависит от температуры, то все элементы промышленных прессостатов проектируются и создаются с учетом последующей эксплуатации при температуре от минус 5 до плюс 80 градусов.

Реле давления предусматривает 2 обязательных подузла в своей конструкции – механический выключатель и разгрузочный клапан. Механический выключатель предохраняет от случайного запуска двигателя, выполняя таким образом функцию stand by. После нажатия привод устройства запускается, после чего компрессор начинает работать в автоматическом режиме. Без нажатия кнопки электродвигатель на заработает даже при пониженном давлении в пневмосети.

Разгрузочный клапан соединяется с воздухоподводящей магистралью между компрессором и ресивером и отвечает за работу двигателя. При отключении привода компрессора разгрузочный клапан на ресивере избавляется от лишнего сжатого воздуха, избавляя таким образом подвижные элементы от лишних усилий, требуемых при повторном запуске компрессора. Благодаря этому исключается перегрузка двигателя при крутящем моменте. При включении разгруженного двигателя клапан запирается, что не позволяет создаваться лишней нагрузке.

Для большей безопасности реле давления комплектуются дополнительно предохранительными клапанами , которые оказываются сильно полезными, к примеру, при поломке поршня, внезапной остановке электродвигателя и при любой другой нештатной ситуации!

Тепловое реле также может быть установлено в корпусе прессостата, позволяя следить за силой тока в первичной цепи. При повышении данного параметра тепловое реле автоматически отключит двигатель, предохраняя таким образом устройство от перегрева и пробоя обмоток.

Подключение и настройка реле давления

Реле давления в схеме компрессорной установки размещается между вторичной цепью управления двигателем и разгрузочным клапаном. Как правило, прессостат для компрессора оснащается 4 резьбовыми головками, одна из которых предназначена для соединения контрольного манометра, вторая – для подключения приспособления к ресиверу. На одну из оставшихся устанавливается ¼-дюймовая резьбовая заглушка, на последнюю – ставится предохранительный клапан. Присутствие свободного разъема дает возможность разместить контрольный манометр в наиболее удобном месте.

Соединение прессостата осуществляется в таком порядке:

1. К разгрузочному клапану ресивера подключается приспособление.
2. Размещается контрольный манометр. В противном случае резьбовой вход заглушается.
3. Цепи управления двигателем соединяются с контактами клеммы. Если напряжение в сети меняется, то подключение стоит выполнять через сетевой фильтр ! Также это необходимо при превышении мощности контактов показателя, на который рассчитан двигатель.
4. Показания давления сжатого воздуха при необходимости настраиваются при помощи регулировочных винтов.

Перед подключением реле давления к компрессору стоит проверить соответствие показателей напряжения сети тому, что указано изготовителем! К примеру, двухконтактная группа используется при трехфазной сети с напряжением 220В, трехконтактная применяется при напряжении 380В.

Настройка выполняется при заполненном как минимум на 2/3 ресивере. Для этого реле отсоединяется от питания, после чего, при снятой крышке, корректируется сжатие пружин. За максимальное значение рабочего давления отвечает регулировочный винт с осью большей пружины. Второй регулировочный винт, с меньшей пружиной, позволяет настроить разность давлений. В большинстве случаев изготовитель рядом на плате указывает направление вращения для повышения и уменьшения давления. Здесь же можно увидеть общепринятое обозначение давления – латинскую букву «Р» и «ΔР».

В некоторых моделях для уменьшения времени, требуемого на настройку давления, производитель размещает регулировочный винт снаружи корпуса прессостата. При этом результат контролируется исходя из показаний манометра.

Реле давления своими руками

Если у вас дома имеется исправный термореле от старого холодильника, а также кое-какие навыки работы, то вы можете спокойно сделать реле давления для компрессора своими руками. Однако стоит заранее предупредить, что большими практическими возможностями такое решение отличаться не сможет, так как верхнее давление при подобном подходе будет ограничиваться лишь прочностью резинового сильфона.

Удобнее всего переделывать в реле давления термореле KTS 011, ведь они отличаются обратной последовательностью срабатывания – при уменьшении температуры в камере выключаются, при повышении – включаются.

Порядок работ

После открытия крышки выясняется местоположение требуемой группы контактов, с этой целью цепь прозванивается. Первым делом необходимо доработать соединение компрессора с термореле: контактные группы присоединяются с клеммами цепи электрического двигателя, а разгрузочный клапан соединяется с выходным патрубком с контрольным манометром. Регулировочный винт находится под крышкой термореле.

При запуске компрессора осуществляется плавное вращение винта, в это же время нужно следить за показаниями манометра. Стоит позаботиться, чтобы ресивер при этом был заполнен на 10-15 процентов! Для достижения минимального давления необходимо плавно перемещать шток лицевой кнопки. С этой целью крышка размещается на свое первоначальное место, после чего настройка выполняется практически вслепую, так как второй манометр установить некуда.

С целью безопасности не рекомендуется настраивать давление термореле за пределами 1-6 ат! При условии использования устройств с более прочным сильфоном максимальный диапазон можно поднять до 8-10 ат, чего, как правило, хватает для большинства задач.

Капиллярная трубка обрезается только после того, как вы убедитесь в работоспособности реле. После выпуска находящегося внутри хладагента конец трубки размещается внутри разгрузочного клапана и впаивается.

Следующим шагом самодельный прессостат для компрессора подключается к схеме управления. Для этого реле фиксируется к плате управления гайкой. Контргайка накручивается на резьбу на штоке, благодаря ей в дальнейшем можно корректировать давление воздуха.

Беря во внимание то, что контактная группа термореле от любого холодильника предназначена для работы с большими токами, то ими можно коммутировать достаточно мощные цепи, например, вторичные цепи при работе с двигателем компрессора.

Бюджетные модели воздушных компрессоров не всегда комплектуются реле давлением, поскольку аналогичные приборы устанавливаются на ресивере. Поэтому производители данной техники считают, что визуального контроля давления, развиваемого компрессором на основании показаний манометров вполне достаточно. Вместе с тем при длительных работах, во избежание перегрева двигателя целесообразно устанавливать реле давления и на компрессор. Тогда включение и выключение привода будет выполняться автоматически.

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

• Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
• Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

Как подключить и настроить реле давления?

В общей принципиальной схеме компрессорной установки реле давления располагают между разгрузочным клапаном и вторичной цепью управления двигателем. Обычно прессостат снабжается четырьмя резьбовыми головками. Одна их них предназначена для присоединения устройства к ресиверу, а вторая – для подключения контрольного манометра. Один из остальных разъёмов может быть использован для установки предохранительного клапана, а на оставшийся ставится обычная резьбовая заглушка с резьбой ¼ дюйма. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю.

Подключение прессостата ведут в следующей последовательности:

1. Присоединяют устройство к разгрузочному клапану ресивера.
2. Устанавливают контрольный манометр (если в нём нет необходимости, то резьбовой вход также заглушают).
3. Подключают к контактам клеммы цепи управления электродвигателем (с учётом выбранной схемы подключения – к нормально разомкнутым, либо нормально замкнутым контактам). При колебаниях напряжения в сети подключение выполняют не напрямую, а через сетевой фильтр. Это требуется также и тогда, когда мощность, на которую рассчитаны контакты, превышает мощность тока нагрузки двигателя.
4. При необходимости регулировочными винтами настраивают реле на нужные значения давления сжатого воздуха.

При подключении необходимо проверить, соответствует ли напряжение в сети заводским настройкам реле давления компрессора. Например, в трёхфазной сети напряжением 380 В, реле должно иметь трёхконтактную группу (две фазы+ноль), а для напряжения 220 В – двухконтактную.

Настройку производят при заполненном не менее, чем на две трети ресивере. Для выполнения этой операции реле отключают от электросети, и, сняв верхнюю крышку, изменяют сжатие двух пружин. Регулировочный винт, на который насажена ось пружины большего диаметра, отвечает за верхний предел рабочего давления. На плате рядом с ним обычно указывается общепринятый символ давления (Р – pressure), а также указывается направление вращения винта, которым эта давление уменьшается или увеличивается. Второй, меньшего размера, регулировочный винт отвечает за установку необходимого диапазона (разности) давления. Он маркируется условным обозначением ΔР, и также снабжается указателем направления вращения.

Для сокращения времени настройки, в некоторых конструкциях регулировочный винт для изменения верхнего предела давления выводится наружу корпуса прессостата. Контроль результата производится по показаниям манометра.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Когда срочно потребовался компрессор, можно взять это устройство из старого холодильника. Для того чтобы приспособить его к делу, нужно позаботиться о правильном подключении, в этом случае стабильность и срок службы работы увеличатся.

При работе с электрическими приборами следует соблюдать технику безопасности. Тщательно проверять, заизолированы ли провода, а подключение проводить только сухими руками. Не стоит также возлагать большие надежды на самодельный компрессор, ведь гарантию на его долгую работоспособность никто не даст. Так что если есть возможность, то проще купить новый.
