Вальмовая крыша - это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) - треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза - это вальмовая крыша, если не достают до карниза - полувальмовая.

Крыша дома выполняет двоякую функцию - с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой - она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша - преимущества и недостатки

Плюсы:

• большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

• возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

• эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические - четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

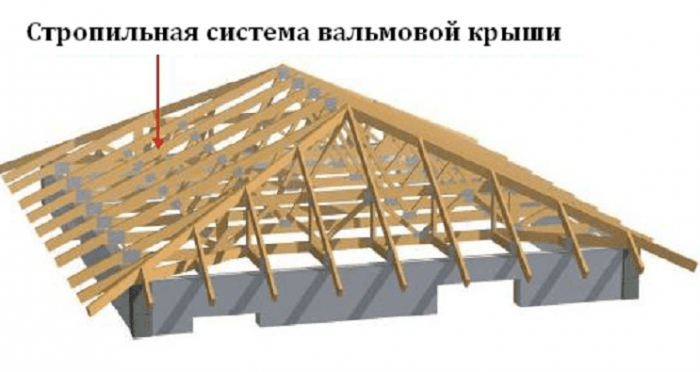

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

коньковая опорная балка или коньковый брус - используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;

диагональное стропило (боковое, ребро, накосное или угловое стропило) - более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;

центральное стропило - доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;

промежуточное или рядовое стропило - формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;

нарожник или короткое стропило - конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

• ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

• количество осадков. Наблюдается обратная зависимость. Чем выше число осадков - тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

• вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

• необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

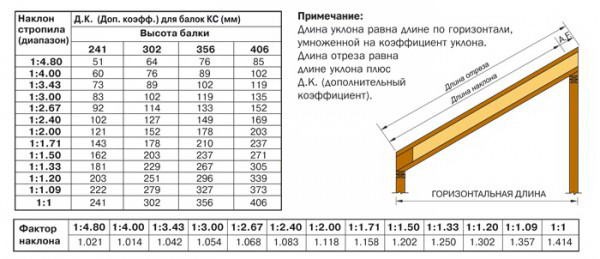

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.сайт

Формулы для расчета вальмовой крыши

Высота конька
Длина конькового бруса	Длина дома минус его ширина
Длина центральных стропил (трапеции)		Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса
Угол наклона рядовых стропил
Длина диагональных вальмовых стропил
Нарожники (короткие стропила)	Первое короткое стропило
	Второе короткое стропило
Площадь вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Разработку предварительной схемы можно выполнить самостоятельно (простой эскиз позволит определить направление проекта). Но, чертеж лучше доверить специалистам или воспользоваться специальными программами для расчета. Следует помнить, что чем сложнее конструкция крыши, тем точнее нужно выполнить расчет стропильной системы: конфигурации и материалов. Это также повлияет на стоимость и длительность монтажных работ.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

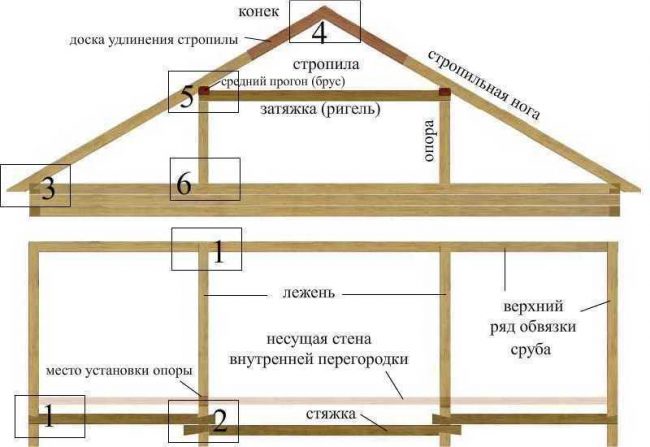

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Чертеж стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Стропильная система вальмовой крыши - технология монтажа

Устройства стропильной системы своими руками пошагово:

1. Подготовка заготовок (стропил)

Это наиболее сложная и трудоемкая часть строительства, т.к. связана с:

• необходимостью обеспечения заданного угла наклона стропильных ног;
• разной длиной нарожников (коротких стропил);
• наличием диагональных стропил (накосных), которым уделяется особое внимание. За счет длины накосные стропила несут большую нагрузку, нежели основные стропила, и поэтому требуют применения более качественного пиломатериала с большим сечением. Кроме того, часто длина диагональных стропил превышает стандартную длину досок.

Чтобы не покупать разный пиломатериал, на практике применяется метод сращивания (спаривания) обрезной доски для получения заданной длины.

Преимущества технологии сращивания стропил:

• получение неразрезных балок заданной длины;
• увеличение прочности диагонального стропила вальмовой крыши за счет удвоенного сечения;
• упрощение расчета и покупки материала (унификация размеров: длина и сечение);
• возможность использования досок, предназначенных для формирования рядовых стропил.

2. Крепление мауэрлата

Мауэрлат для вальмовой крыши - это деревянный брус большого сечения (100х100 или 100х150 мм) смонтированный по периметру стен. Для мауэрлата используется древесина первого сорта.

Особенность укладки мауэрлата состоит в том, что брус соединяется по длине только внахлест, но не встык, с использованием множества точек соединения с основанием стены. Соединительные узлы дополнительно усиливаются металлическими скобами.

Поскольку назначение мауэрлата - служить опорой для стропильных ног, он нуждается в защите от влаги. С этой целью между стеной и брусом укладывает гидробарьер (например, используется рубероид).

Примечание. Под мауэрлат в кирпичных домах (или из газобетона, пенобетона, арболита) заливают пояс из железобетона с заранее установленными шпильками для монтажа бруса. Шпилька имеет диаметр 10 мм и более и должна выступать за плоскость мауэрлата на 20-30 мм. Шаг установки шпилек - 1000-1200 мм.

3. Монтаж прогона

Прогон - это балка, устанавливаемая параллельно сторонам мауэрлата. Прогон служит основанием для монтажа дополнительных опор под стропильными ногами. Устройство прогона не является обязательным этапом работ и выполняется только для вальмовых крыш большой площади или имеющих конфигурацию повышенной сложности. Место размещения прогона, показано на схеме.

При этом следует учесть, что точка максимальной нагрузки будет различаться в зависимости от места расположения - на хребте вальмы или на ребре ендовы.

Примечание. Шатровая вальмовая крыша монтируется без опоры, а в месте примыкания диагональных стропил формируется сложный узел.

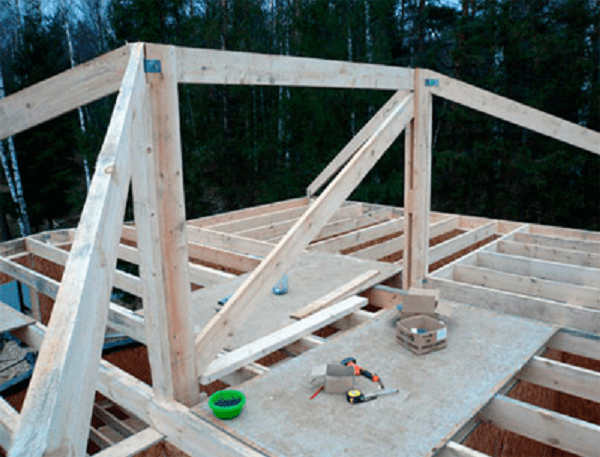

4. Установка опорных стоек

Стойки выполняют функцию опоры при установке конькового бруса (оранжевый цвет на картинке).

5. Монтаж коньковой балки

Монтаж конька вальмовой крыши сопровождается точными замерами. Поскольку на конёк будет опираться вся конструкция кровли, правильность его установки проверяется по высоте и по уровню.

6. Крепление стропильных ног

Относительно последовательности работ на этом этапе, мнения мастеров расходятся. Это дает возможность выделить два направления для выполнения работ:

1. монтируются центральные стропила, а затем диагональные. Этот порядок работ проще;
2. монтируются диагональные стропила, а затем остальные.

При монтаже нижнюю часть стропильной ноги упирают на мауэрлат.

Опирание стропил на вальмовой крыше показано на схеме. Первый вариант (с вырезкой) проще, но второй (с опорным брусом) предпочтителен, т.к. в этом случае крепление не ослабляет стропило.

Формирование узла на коньковой балке возможно разными способами.

Варианты верхнего крепления диагональных стропил показаны на схеме.

Совет. Для жесткости все узлы целесообразно усиливать металлическими элементами (скобы, пластины, уголки).

Поскольку на диагональные стропила приходиться значительная нагрузка их можно усилить с использованием таких средств как:

• установка стойки. Монтируется на перекрытие вертикально;
• установка подкоса. Монтируется под углом. Угол наклона не имеет определяющего значения. Важна способность подкоса усиливать диагональное стропило;
• шпренгель. По сути, это Т-образная короткая балка, развернутая на 180о. Его используют на длинных пролетах и устанавливают таким образом, чтобы его основание было ориентировано перпендикулярно диагональному стропилу.

7. Монтаж рядовых стропил

Рядовые устанавливаются аналогично монтажу центральных стропил, которые формируют края трапеции. Нижняя их часть опирается и крепится на мауэрлат, а верхняя упирается в коньковую балку. Важно соблюдать одинаковое расстояние между рядовыми стропилами.

8. Установка нарожников (коротких стропил)

Нарожники изготавливают только из цельного пиломатериала. В месте примыкания нарожника к длинному стропилу делают врубки или устанавливают опорные балки. Место установки дополнительно усиливают металлическими элементами.

Примечание. Установка нарожников вальмовой крыши возможно в разбежку для упрощения монтажа.

Нарожники в любом случае устанавливаются после формирования силового каркаса кровли. Их монтажом заканчиваются работы по устройству стропильной системы вальмовой крыши.

Вальмовая крыша своими руками пошагово - видео

В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.

После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.

Монтаж стропильной системы вальмовой крыши - длительный процесс, который требует внимание к каждому этапу выполнения работ - от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома.

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово :

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

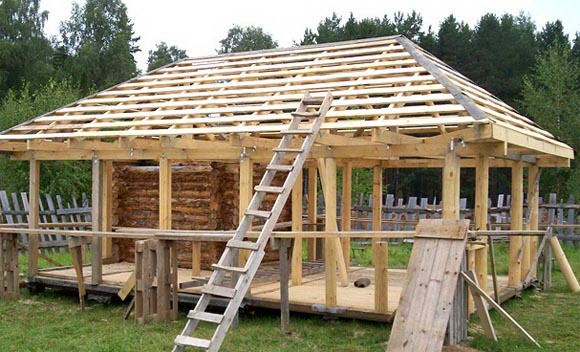

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. . Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Практически всегда постройка крыши создает массу вопросов о том, какой именно конфигурации и конструкции должен быть каркас, чтобы обеспечить минимальное давление на кровлю и при этом не создавать дополнительных изгибающих нагрузок на стены дома. Чаще всего проблему прочности решают использованием вальмовых вариантов каркаса. Она сложнее в постройке, но дает ряд интересных преимуществ. Даже внешний вид вальмовой крыши более приятен глазу, в то время как обычный двухскатный вариант с прямыми фронтонами создает впечатление определенной незаконченности.

В чем секрет использования четырехскатных крыш

Строят крышу с вальмами не из-за красоты, хотя это тоже важно. Вальмовую крышу можно рассматривать, как усовершенствованный вариант обычной двухскатной конструкции. Вальмы - это две наклонные поверхности практически всегда треугольной формы. Применение вальмовых вставок превращает основные боковые скаты в равнобедренные трапеции, смыкающиеся основаниями на верхнем коньковом брусе.

Вальмовая крыша всегда более предпочтительна по ряду причин:

• Более симпатичного и эстетичного дизайна, придаваемого внешнему виду дома и всей усадьбе, особый стиль. Обычный двухскатный вариант, даже в богатом исполнении и отделке, конкурировать с эффектным «голландским» стилем не сможет;
• Высокой стойкости каркаса к разнонаправленным ветровым нагрузкам. Это основная причина использования вальмовых конструкций крыши;
• При правильном выборе параметров каркаса есть возможность создавать комфортабельные помещения мансардного типа.

Важно! Стоимость и сложность постройки значительно выше обычных двухскатных вариантов, поэтому при отсутствии опыта и навыков потребуются пара опытных помощников и специалист, способный выполнить проверку прочности конструкции.

Основной трудностью в изготовлении вальм является даже не столько сложность самой конструкции, сколько необходимость очень тщательного соблюдения и точного выполнения всех размеров рядовых и накосных стропил. Поэтому в каждом конкретном случае изготовлению вальмовой крыши предшествует тщательная деталировка и расчет размеров. Насколько это непростое дело, можно судить по приведенному ниже фото. Поэтому иногда каркас вальмовой крыши предварительно собирают на ровной горизонтальной площадке с подгонкой размеров всех элементов.

Особенности привязки вальмовой крыши на коробку здания

Выбор конкретных параметров крыши всегда связан с розой ветров на участке, ориентацией дома относительно окружающих построек и древесных насаждений, количеством выпадающих снега и дождя. Кроме того, учитываются размеры дома и разновидность кровельных материалов, которым предполагается зашивать скаты кровли.

В зависимости от размеров коробки здания, угла наклона скатов специалистами используются несколько разновидностей установки каркаса вальмовой крыши на стены:

1. Привязка стропил и силовых балок с опорой на мауэрлат стен. Это стандартный способ, простой и доступный для выполнения, укладка стропил на мауэрлат для вальмовой крыши в этом случае ничем не отличается от установки обычной двухскатной конструкции даже собственными силами;
2. Комбинированный способ,при котором нижняя часть стропильных ног стоит на деревянном брусе мауэрлата, центральный коньковый брус и часть массы деревянного каркаса через вертикальные стойки опирается на деревянный лежень и внутреннюю стену постройки;
3. Крепление каркаса крыши на балки перекрытия потолка. Наиболее сложный способ установки вальмовой крыши.

Важно! Если в конструкции крыши используется схема с висячими стропилами, например, в качестве навеса над крыльцом, входом в дом или над открытой террасой, вальмовая крыша в обязательном порядке крепится на мауэрлат.

Установка вальмовой крыши на мауэрлат

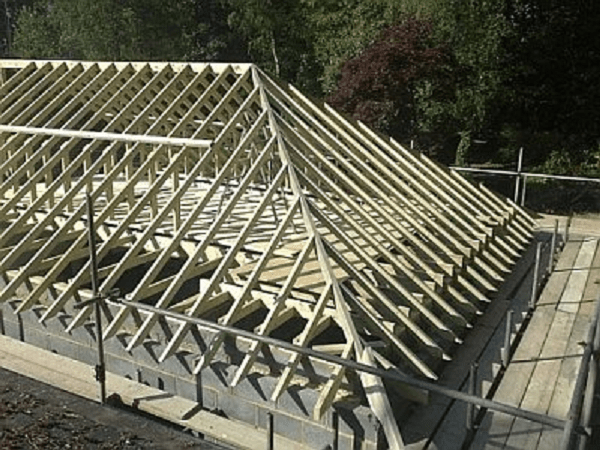

Принцип установки четырехскатной вальмовой крыши такой же, как и обычной двухскатной конструкции. В обязательном порядке нужно предусмотреть гидроизоляцию под брус мауэрлата, правильно выровнять опорную поверхность по горизонту. Такой способ крепления применяется в небольших домах с отсутствием внутренних капитальных стен, на которые можно перенести часть нагрузки от стропильных ног. Тем не менее даже в упрощенных схемах вальмовая крыша требует точного расчета размеров каждой из стропил.

Каркас крыши с вальмами отличается от обычной двухскатки наличием, так называемых диагональных стропильных ног, их положение и функции достаточно наглядны из приведенной схемы. Накосная стропильная балка вальмовой крыши упирается в наиболее прочное место — в угловое соединение двух стен. Поэтому важно правильно так соединить каждую пару диагональных балок между собой, и дополнительно с коньковым прогоном, чтобы срединная линия коньковой фермы была параллельной стенам здания,проекция линии на плоскость мауэрлата проходила точно через середины мауэрлатных поперечных брусьев.

В этом случае нагрузка от снега и ветра будет оптимально распределяться между всеми силовыми элементами каркаса и, главное, - равномерно передавать усилие через мауэрлат на кирпичную или бетонную кладку стен дома. Это предупредит отрыв отдельных шпилек или даже разрушение самого бруса мауэрлата. Если в проекте дома предусмотрено использование висячих стропил, угол подъема или наклона ската желательно выдержать в пределах 50-55 о. Увеличение рекомендованных значений приведет не только к заметному удорожанию, но в отдельных случаях уменьшит полезное пространство под вылетом стропильных ног. Взамен хозяин получит хороший сход с крутого наклона вальмовой кровли снега, льда и воды.

Кроме диагональных элементов, в подобной схеме обязательно используются шпренгели - угловые перемычки мауэрлатной рамы, и могут применяться подкосы - боковые наклонные опоры, усиливающие жесткость стропильной ноги. Как и в двухскатной крыше, стропила в точке смыкания на коньковой балке соединяются шпильками и ригелями. Аналогичным способом сращивают попарно стыки пары накосных балок и подкосов.

Для формирования поверхности настила на вальмовой части крыши пространство между двумя диагональными стропильными ногами зашивают нарожными стропилами. Техника их установки на вальмовой плоскости сложнее, чем у рядовых балок, каждый элемент приходится подгонять в размер строго индивидуально. Зачастую даже тщательный расчет не дает ответа на вопрос, где и в какой размер выполнять точки врезки крепления, поэтому заготовки под нарожные балки приходится вымерять и вырезать с большим допуском.

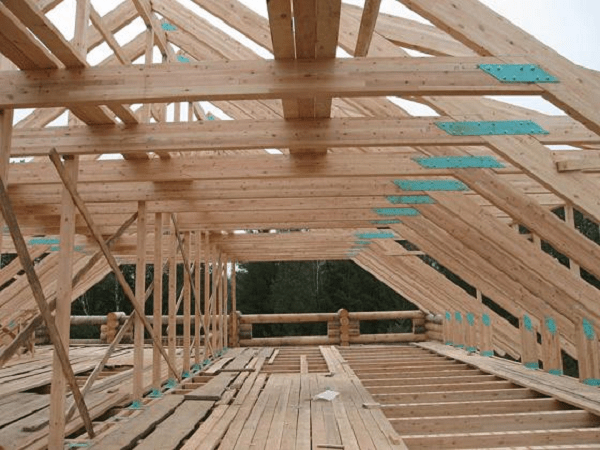

Крыша с опорой на балки перекрытия

Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

Что дает такой вариант привязки к стенам дома:

1. В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
2. Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
3. Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

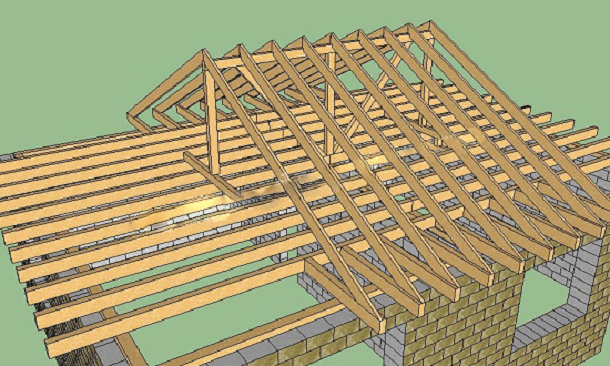

В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

Важно! Подобный вариант опоры коньковой балки допускается только при наличии внутренней опоры из колонн или капитальной кирпичной стены. В противном случае вес вальмовой крыши через раму проломит балки перекрытия.

В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.

Заключение

Конструкция вальмовой крыши только кажется сложной. Вполне по силам освоить ее изготовление своими руками, но потребуется опыт и определенные знания. Поэтому для первых пробных шагов лучше выбрать несложный и дешевый вариант дачного домика или хозяйственной постройки.

Вальмовая крыша относится к четырехскатным конструкциям, стропильная система данного типа крыши образует четыре ската, два из которых в форме трапеции своими верхними гранями соединяются на коньковом прогоне, а боковые скаты образуют треугольники. Эти треугольные скаты носят название вальма.

Конструкция вальмовой крыши отличается рядом преимуществ:

• Удобство для создания мансардного этажа;
• Экономичность (с точки зрения расхода строительных материалов);
• Интересный внешний вид.

При этом обустройство данного типа кровли сопряжено с рядом трудностей и требует проведения особых расчетов при планировании системы стропил.

В этой статье

Особенности стропильной системы

Стропильная система вальмовой крыши предполагает ряд отличительных элементов, которые и определяют ее отличительную конструкцию. Знание этих особенностей необходимо для проведения расчетов стропильной системы и ее возведения.

Виды стропил вальмовой крыши

Стропила в конструкции вальмовой крыши разделяются на несколько типов:

• Угловые стропила. Одним краем стоят на мауэрлате, другим должны опираться на одну из оконечностей конькового бруса.
• В симметричной вальмовой крыше предусмотрено 4 угловых стропила, которые формируют вальму. Угловые стропила имеют самую большую длину и потому часто нуждаются в укреплении и опоре;
• Центральные стропила монтируются на мауэрлат и край конькового прогона. Схема данной кровли задействует 4 таких элемента, по паре на каждый трапециевидный скат кровли;
• Центральные вальмовые стропильные ноги разделяют вальмы кровли на две равные части. Устройство стропильной системы вальмовой крыши подразумевает наличие 2 подобных элементов.
• Промежуточные стропильные ноги подобны центральным и монтируются к таким же точкам опоры. Их количество варьируется от размера крыши и длины конька. Если кровля небольшая, они могут отсутствовать.
• Укороченные стропильные ноги занимают свое место в углах крыши. Опирающиеся на мауэрлат и угловые стропила, они меньшего размера по сравнению с другими стропилами размер, который становится меньше к углу.

Элементы усиления системы

Вальмовая крыша относится к сложным кровельным сооружениям, ее стропильная система нуждается в особом усилении. Элементы, отвечающие за прочность кровельного объекта, подразделяются на несколько типов:

• Особого усиления требуют длинные угловые стропила. Их укрепление возможно шпренгелем – угловой балкой, которая представляет перевернутую букву «Т» и нижней частью устанавливается на мауэрлат, а верхней упирается в угловое стропило. Подпор диагональных стропильных ног возможно подкосами с опорой на балки перекрытия или центральный лежень;
• Затяжки скрепляют пары стропил. Они могут дополнительно нести функцию балок перекрытия или помещаться ближе к коньку и быть основой для формирования полотка чердачного помещения;
• Стойки укрепляют коньковый брус. Нижней опорой стоек может быть лежень, если по центру здания имеется капитальная стена для его укладки, или они могут быть установлены на балки перекрытия;
• При длине промежуточных стропил более 4 м их также укрепляют диагональными стойками под углом 45-60° с опорой стропил на балки перекрытия;
• При возведении крыши в регионе с сильной ветровой нагрузкой целесообразно использование ветровой опоры, которая набивается к стропилам со стороны наибольшего ветрового удара.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

• Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
• Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
• Определяемся с длиной конькового прогона на проекции дома в профиль;
• На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
• Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Сложная вальмовая крыша

Схемы сложных вальмовых конструкций, предусматривающих наличие дополнительных элементов типа мансардных окон или эркера, не сильно отличаются от представленной выше. Основные расчеты и порядок формирования стропильной конструкции остается прежним.

При наличии в вальмовой крыше мансардных окон важно учитывать шаг стропильной системы и вычесть площадь окон из общей площади. При создании крыши с эркером, то есть крышей над пристройкой, башней к дому, производится стыковка вальмовой конструкции с какой-то иной: двускатной, шатровой и т.д. Для этого в стропильную систему вносятся необходимые дополнения в виде дополнительных опор для данной пристройки.

Любая сложная многосоставная кровля проектируется и монтируется как соединение простых элементов и данный случай не является исключением. Все дополнительные элементы примыканий к вальмовой крыше должны рассчитаться отдельно и быть внесены в общий план.

Конструкция вальмовой крыши при своем проектировании основывается на достаточно сложных расчетах. От их точности зависит успех в ее возведении и эксплуатационные характеристики. Поэтому так важно не пренебрегать созданием схем и чертежей при обращении к данному типу кровли.

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

1. Вначале рассчитываем площадь кровли . Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши , особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.
