Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

• дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
• умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
• вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

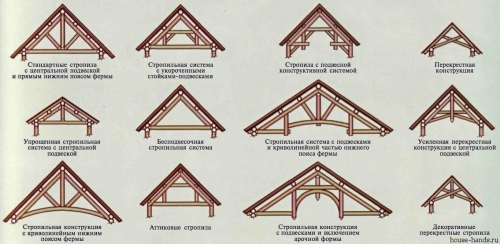

К основным видам крыш относятся:

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

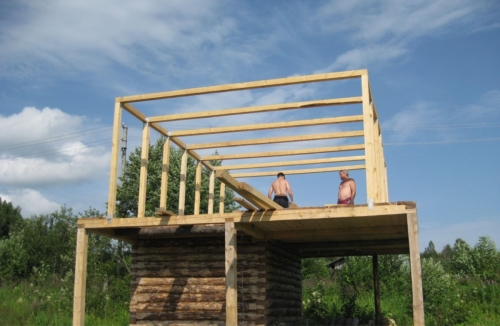

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

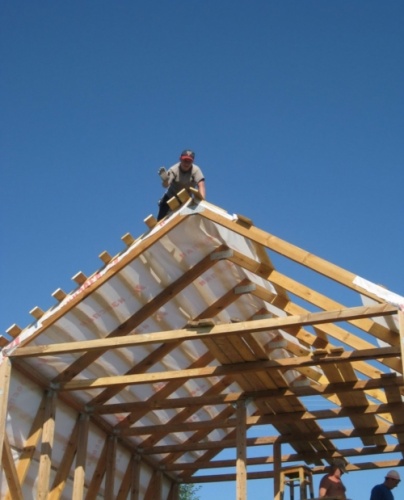

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Это наиболее популярный вид помещения, поскольку большинство сооружений конструируется именно таким образом – мансарда требует намного меньше средств на сооружение, возводится очень быстро. Стропильная нога должна быть из бруса 150х50 мм, это расчет для обычного дома 7х10 метров. При таких размерах не придется ничего лишнего придумывать – подойдет обычная стропильная система сооружения. Угол наклона ноги будет от 45 до 60 градусов, желательно делать угол поменьше, чтобы параметры помещения были пригодны не только для жизни, но и для нормального отдыха.

Длина ноги стропила будет около 640 сантиметров, при этом ширина жилого помещения выйдет 450 сантиметров и высота 230-250. Такие параметры удовлетворят требованиям большинства строителей, но, если требуется больше места, тогда нужно отдавать предпочтение ломаным крышам, но они обойдутся уже намного дороже. Рассмотрим наиболее простой и эффективный чертеж мансарды под обычную двускатную крышу .

Доска удлинения может быть точно такого же размера, как и нога, чтобы удобнее было выполнять строительство, а вот вертикальные опоры можно уменьшить, чтобы не переплачивать много. Вполне достаточно будет бруса 80х80 сантиметров, с учетом того, что ригель укладывают 120х80. На ригеле лучше не экономить, поскольку он служит опорным элементом, на нем будет держаться подвесной потолок, люстры и другие декорации. Стойки желательно ставить чаще, поскольку это существенно облегчит отделочные работы потом. Строительство мансарды под двускатной крышей – это просто, недорого, практично.

Как сделать мансарду своими руками под ломаной крышей

Несмотря на то, что сама крыша является достаточно дорогой в изготовлении, требует немного больше трудозатрат на ее монтаж, строительство мансарды своими руками займет здесь значительно меньше времени. У вас получается уже готовая коробка для ее сооружения, достаточно всего лишь обшить все отделочными материалами, утеплить и отличное, просторное помещение уже готово. Обязательное условие для постройки – ширина дома должна быть от 5 метров. Так как для комфортного проживания в мансарде вам понадобится высота 220 и более сантиметров, а ширина не менее 3 метров, желательно еще больше.

Верхняя обвязка делается из бруса 80х80, стропила коньковые 60х60 миллиметров. Такие небольшие брусья являются результатом того, что их большое количество и устанавливаются они через каждые 70 сантиметров (смотрите чертеж ). Боковые стропила крепятся скобами, балки чердачного перекрытия должны быть не менее 50х50 сантиметров, лучше немного больше, чтобы был запас прочности. Расчет производится для дома 6х6 метров, при увеличении ширины строения прочность материалов будет пропорционально увеличиваться, так как нагрузка на несущие элементы будет намного больше.

Обшивка делается из доски-вагонки, фанеры, ДВП или плит ОСБ. Это наиболее дешевые материалы, которые, при надлежащем утеплении, ничем не будут уступать европейским стройматериалам. Установить их можно на профили, аналогично как при создании каркасных конструкций. Нет необходимости в установке тяжелых несущих конструкций – давление будет оказываться минимальное на стены. При необходимости сделать тяжелые узлы (для крепления плазменной панели, под аквариум и прочее) можно будет установить усиления именно в местах крепления предмета, таким образом, сэкономить большое количество денег на обустройстве помещения.

Утепление помещения

Если вы изначально хотите сделать дом с хорошей теплоизоляцией, чтобы для отопления мансарды было достаточно обогревателя в 400 Вт, тогда нужно отдать предпочтение крышам со сплошной обрешеткой. Рассмотрим подробнее, как сделать действительно «выгодную» крышу, которая будет экономить ваши деньги все последующие годы.

1. Делаем верх мансарды. Обязательно должна быть пароизоляция, так как температура в помещении и в воздушной камере над потолком будет отличаться на 15-20 градусов зимой, тепло будет «убегать» с помещения. Снизу на затяжку вы набиваете гипсокартон, на который потом уже можно нанести отделочные материалы (штукатурку, натянуть пленку и т.п.), сверху затяжки размещаете фольгу для изоляции пара, утепляете ее любым рулонным утеплителем, который придется вам по душе. Такая система исключит конденсат, повысит теплоэффективность на 35%.
2. Перед тем, как сделать мансарду, надо определиться, чем вы будете перекрывать крышу. Идеальный вариант – шифер, рубероид, ОСБ лист и обрешетка. Такая система позволит существенно сэкономить затраты на отопление дома, хотя сама установка стройматериалов является дорогой. Обрешетку лучше делать густой, чтобы плита ОСБ не «играла» на ней, была идеально ровной. Далее покрываем ее смолой, укладываем толстый рубероид, желательно выбрать самый гибкий. На него уже можно будет просто прибить шифер. Некоторые строители используют еще прокладку из утеплителя в 0.5 см, чтобы шифер плотнее прилегал к твердой поверхности, не расшатывался со временем. Теплоэффективность, конечно же, тоже существенно повышается.
3. Утепляем изнутри. Одним из самых важных моментов утепления дома является установка ДВП и плит утеплителя. Между стропил все место (без «окон») должно быть занято утеплителем, стыки которого проклеивать или плотно сбивать (в зависимости от вида материала). Если позволяют средства, можно нанести жидкий пенополиуретан, прямо по обрешетке и внутренней части ОСБ. Стоимость одного квадратного метра будет около 200 рублей, но оно того стоит – вы устраните возможный конденсат и без швов утеплите все скаты крыши.

При утеплении можно использовать обычный пенопласт – его эффективность небольшая, но при солидной толщине материала (до 8-10 сантиметров) он будет не хуже альтернативных строительных смесей. Единственный большой минус – он не везде подойдет для плотного утепления, также занимает много места.

Утепление пола – очень важный момент, поскольку немало тепла уходит именно через него, особенно, в кирпичных домах, где роль перекрытия играет бетонная плита. Но даже деревянный сруб должен утепляться между этажами. Для этого достаточно просто положить рубероид в два слоя, а на него закрепить плиту ДВП, преимущественно ПТ-100 или М-20. Далее уже можно настилать привычный пол, например, теплый линолеум. При минимальном обогреве помещения ходить по нему будет очень тепло, он нагревается даже при отоплении первого этажа.

Как построить мансарду с первого раза или основные ошибки новичков

Когда мы строим мансарду своими руками, основной задачей является прочность и мало кто обращает внимание на теплоэффективность, долговечность, практичность. Но уже через несколько лет, а то и месяцев, эти «косяки» будут понемногу показываться, а их устранение будет весьма дорогостоящим. Рассмотрим типичные ошибки новичков.

1. Отсутствие обработки противокоррозийными средствами . Все материалы, особенно натуральное дерево, должно обрабатываться пропитками, специальными средствами от насекомых и отталкивающими влагу суспензиями. Если этого не делать, срок эксплуатации древесины уменьшится во много раз.
2. Крепление разных досок одной стропильной ноги «на глаз», без уровня, без учета естественной нагрузки на кровлю в снежную зиму. Как результат – прогиб стропила на 15-20% обеспечен, следовательно, вся крыша будет «ходить ходором».
3. Утеплитель укладывается с зазорами, нет обязательной перевязки слоев. Некоторые мастера изначально укладывают слой утеплителя, который вовсе не подходит для нашей климатической зоны, поэтому теплоэффективность помещения сразу же снижается в разы.
4. Нет воздушной подушки между верхним слоем утеплителя и крышей . Таким образом, могут образоваться грибки, а также конденсат, который ни к чему хорошему не приведет.
5. Использование чересчур «легких» материалов. Прочностные характеристики стен не являются первоочередной целью, но не стоит их отставлять на второй план. Лучше установить ОСБ плиту толщиной 15 мм и более – она не намного дороже, но прочностные качества будут в разы превышать материал толщиной 0.5 мм.

Обращайте внимание на экологическую безопасность материалов, приобретайте древесину, утеплительные материалы только у известных поставщиков, так как некачественный товар может принести много вреда вашему здоровью. Также нельзя использовать противокоррозийные средства для наружных работ, которые имеют много опасной химии в своем составе. Нужно использовать суспензии, предназначенные для внутренней отделки, имеющие 3 класс опасности (неопасные для человека). Предпочтение нужно отдавать хорошо зарекомендовавшим себя компаниям-производителям.

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

• Возможность обустроить более высокие потолки.
• Высокий уровень защиты от атмосферных осадков, ветра.
• Легкий сход снега со скатов.
• Помогает сберечь тепло.
• Рациональное использование подкровельного пространства.

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

• Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
• Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
• Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Гидроизоляция и кровельные работы

Когда работы по установке своими руками закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Использовать чердачное помещение более рационально можно, если там обустроить жилые комнаты, которые носят название мансарда.

Мансардный этаж может занимать всю площадь дома или только его часть (или гаража). Иногда мансардный этаж служит заменой второму этажу.

Что такое мансардный этаж?

Если просто - жилая комната(ы) на чердаке (т.е. помещение чердачного типа)

Согласно строительной терминологии - мансарда (или этаж мансардный) - это жилое помещение, расположенное на последнем этаже дома, имеющего мансардную крышу (т.е. фасад мансарды частично или полностью ограничен поверхностями крыши).

Отличие мансарды от второго этажа - сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

• несущие стены и фундамент могут не выдержать дополнительной нагрузки;

• стены построены из пористых материалов, которые могут разрушиться.

• малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Считается ли мансарда вторым этажом?

Согласно нормам градостроительства, надстройка мансарды не влияет на этажность здания. Т.е., частный дом, в котором устроен второй этаж мансардный считается (является) одноэтажным домом.

Документация, регламентирующая расчет и строительство второго этажа мансардного типа.

Надстройка мансардного этажа регулируется положениями следующих нормативных документов:

1. СНиП 2.08.01-89 «Жилые здания»;
2. СНиП II-3-79 «Строительная теплотехника» (нормирует обустройство ограждающих конструкций, в т.ч. кровли);
3. СНиП 23-05-95 «Естественное и искусственное освещение»;
4. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
5. СНиП 2.01.07-85 «Нагрузки и воздействия»;
6. санитарно-гигиенические нормы.

Виды и типы мансардных этажей - габариты и размеры мансарды

Высота мансардного этажа определяет его тип (вид):

• полноценный этаж. Вертикальная стена выше 1,5 м.;
• мансарда. Высота меньшей из стен находится в пределах от 0,8 до 1,5 м.;
• полумансарда. Высота стены менее 0,8 м.

В зависимости от потребности жильцов можно обустроить комнаты на мансардных этажах различного функционального назначения.

Но, чаще всего там располагаются спальни и комнаты отдыха.

Если выдержано требование по высоте здания в 2,3 м., то согласно стандартам, прописанным в СНиП, площадь мансардного этажа не может быть меньше 16 м.кв. При этом спальня должна быть не менее 7 м.кв.

Если же высота стен мансардного этажа превышает значение в 2,3 м., то допускается строительство спальни меньшей площади. Обоснованием уменьшения площади служит большая общая кубатура (объем) комнаты.

Вооружившись этой теорией можно начинать строить мансардный этаж своими руками. Постройка дело не хлопотное, если есть подробная пошаговая инструкция.

Строительство мансардного этажа (мансарды)

Прежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.

Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.

Для начала выясним, что влияет на проект мансарды.

Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:

• визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;

• жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;

• финансовые возможности. Односкатная крыша - наиболее дешевый вариант;

• кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;

• общая архитектура здания;

• ветровая и снеговая нагрузка. Снег должен сползать с кровли;

• состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;

• устройство внутренних коммуникаций и простота подключения к ним;

• выбор окон. Установка специальных мансардных окон (наклонные окна - сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;

• выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.

• сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.

Основные формы крыш представлены на рисунке.

Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.

Некоторые проекты домов с мансардным этажом представлены на фото.

Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.

Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.

Расчет площади мансардного этажа

Возможность использовать чердак под жилую площадь рассчитывается по формуле

АхВ + 0,7хС

А - суммарная площадь помещений, высота которых превышает 2,5 м;

В - суммарная площадь помещений, высота которых находится в пределах от 1,1 до 2,5 м.;

С - суммарная площадь помещений, высота которых находится в пределах от 0,8 м до 1,1 м.

0,7 - поправочный коэффициент. Говорит о том, что теоретически эта площадь может быть использована, но с существенными ограничениями.

Уменьшить количество неиспользуемых квадратных метров можно, если поднять стены на высоту более метра. Достигается это посредством строительства аттиковых стен. Аттиковые стены мансардного этажа - это надстройка над несущими стенами.

Материал подготовлен для сайта www.сайт

Устройство мансардного этажа (мансарды)

Далее переходим непосредственно к строительным работам или к реконструкции (переделка чердачного помещения в мансардный этаж). Для тех, кто хочет переделать чердак в мансарду нужно выполнить демонтаж старого покрытия.

Затем устанавливается стропильная система, для которой понадобятся:

1. бревно (диаметр не менее 180 мм) или брус (лучшее клееный, размерами 80х80 или 100х100);
2. доска (40х1500) для обрешетки;
3. метизы, обожженная проволока, анкера или арматура. Для того, чтобы выполнить надежное крепление всех элементов;
4. балки перекрытия. По ним будет настилаться чистовой пол;
5. готовая лестница на мансардный этаж. Она может располагаться снаружи мансарды или внутри. Наружное размещение создает неудобства при пользовании ею в холодное время года и в дождь. Внутреннее крадет полезную площадь нижнего этажа. Компромиссом может служить винтовая лестница. Даже в самое маленькое помещение устанавливается компактная складная или выдвижная лестница.
6. кровельный материал;
7. защитные пленки;
8. теплоизоляционный материал;
9. материал для отделки стен и потолка.

Стропильная система мансардного этажа - технология устройства

Устройство стропильной системы начинается с монтажа мауэрлата, затем собираются и устанавливаются стропильные ноги. Собирать их проще на земле. Установка начинается с двух противоположных ног. Затем между ними натягивается веревка. Она регулирует точность установки.

После установки каркаса стропильной системы ноги скрепляются между собой. Т.е., набивается обрешетка. Шаг обрешетки зависит от вида кровельного материала.

Процесс строительства мансардного этажа - видео

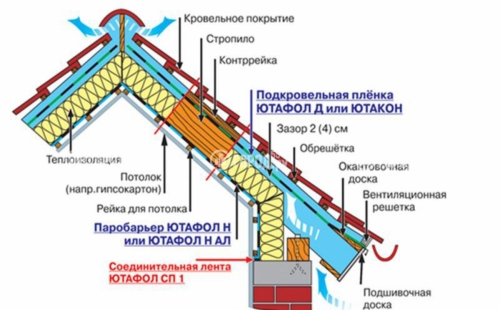

Каркас готов. Правильно выполненный кровельный пирог имеет вид, представленный на рисунке.

Окна на мансардном этаже

Мансардные окна устанавливаются между стропилами. Чтобы крепление было более надежным, в месте установки окна (вверху и внизу на стропильной системе) устанавливаются горизонтальные перемычки из бруса.

Утепление мансардного этажа

Необходимо позаботиться об энергосбережении. Отсутствие воздушной прослойки, создаваемой чердаком, увеличивает теплопотери через крышу мансарды.

Есть единственная реальная возможность недорого увеличить жилые квадратные метры частного дома. Это в чердачном помещении организовать мансарду. В этой статье расскажем о том, как правильно провести строительство мансарды, чтобы это было недорого. Разберем два варианта: когда дом с чердаком уже эксплуатируется, когда дом только возводится. Рассмотрим всю технологическую цепочку: от выбора материалов до финишной отделки новых помещений.

Правила организации мансарды в старом доме

Что такое мансарда. Это помещение под крышей дома. То есть над ней, кроме кровельной конструкции ничего нет. Поэтому мансарду можно организовать в любом чердаке в независимости от того, под каким типом крыши он располагается. Главная задача – создать все условия комфортного проживания в мансардном помещении. То есть должно быть не только красиво и удобно, но зимой тепло, а летом прохладно, не говоря о присутствии необходимых коммуникационных сетях.

Чтобы сделать мансарду на старый деревянный дом или кирпичный, необходимо все тщательно продумать. Во-первых, нужно решить вопрос сооружения прочного перекрытия с укладкой напольного основания. Во-вторых, вопрос утепления крыши. Это две главные задача. После чего можно заниматься прокладкой систем отопления, водопровода и канализации, устанавливать кондиционер, проводить отделку новых помещений.

Полы в мансарде

Если говорим о деревянном доме, то перекрытия в нем сформированы несущими балками из брусов, на которые набиты доски. Деревянный настил обязательно утепляется. Такая же конструкция нередко встречается и в кирпичных домах. Но в большинстве случаев с кирпичными строениями используются бетонные плиты перекрытия, которые также утепляются.

Как быстро сделать полы в мансарде по балкам перекрытия.

По уложенным брусам по их нижним краям набиваются так называемые черепичные бруски .

Поперек на них укладывают доски плотно друг к другу.

Закладывают гидроизоляционную пленку , которая будет выполнять функции защиты утеплителя от влажных паров воздуха, исходящих из комнат частного дома.

Между балками на гидроизоляционный слой закладывают утеплитель (минвату или пенополистирольные плиты).

Поверх балок укладывают пароизоляцию .

Сверху поперек монтируют дощатый пол из шпунтованных досок. Можно использовать фанеру или плиты ОСП, на которые впоследствии уложат напольное покрытие (ламинат, линолеум, плитку или прочее).

Основная задача производителя работ – сделать пол ровным, прочным, теплозащищенным.

Если перекрытие дома – железобетонные плиты, то утепление проводят в следующем порядке. Все зависит от того, какой теплоизоляционный материал будет использоваться. К примеру, керамзит:

перекрытие выравнивается бетонной стяжкой небольшой толщины (3-5 см);

после высыхания последней вся площадь напольного основания закрывается гидроизоляционной пленкой в виде полос, которые между собой укладываю внахлест со смещением 10-15 см и закрываются скотчем;

по периметру мансардного помещения укладывают бруски сечением 70х70 или 100х100 мм, их крепят к бетонному полу анкерами;

в продольном или поперечном направлении укладывают те же бруски с шагом 1-1,5 м;

в полученную ячеистую конструкцию засыпается керамзит средней или мелкой фракции;

сверху обрешетка покрывается пароизоляционной мембраной ;

поверх теплоизоляционного пирога по уложенным брускам набивается дощатый пол или плитный, листовой материал.

Если в качестве утеплителя будут использованы плитные теплоизоляционные материалы, то все делается точно также. Единственное, на что необходимо обратить внимание, плотное прижимание плит утеплителя к элементам напольной обрешетки, чтобы не остались мостики холода.

Утепление крыши

Если стропильная система крыши, обрешетка и сам кровельный материал находятся в нормальном техническом состоянии, то вопрос строительства мансарды на даче упрощается до минимума. Что для этого нужно сделать:

в первую очередь все деревянные элементы кровельной конструкции обрабатываются сначала антисептическим составом, после его высыхания антипиренным ;

по стропильным ногам укладывается пароизоляционная пленка так, чтобы она собой в точности повторила конфигурация стропильных ног, как показано на фото ниже;

после чего между стропилами закладывают утеплитель , на фото ниже это тоже хорошо видно, главное – плотное прижимание материала к торцам стропильных ног;

поверх двух уложенных материалов натягивают гидроизоляционную пленку ;

после чего всю конструкцию закрывают плитным или листовым материалом , к примеру, это может быть гипсокартон, фанера, ДСП, ДВП, ОСП и прочее.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Возведение мансардной надстройки

Итак, если строится новый дом или крыша старого не соответствует современным требованиям эксплуатации, то можно надстройку мансарды возвести, как говориться, «с нуля». Что для этого необходимо. В первую очередь проект. Нельзя вот просто так приобрести стройматериалы и начать строительство. Мансарда не является сооружением тяжелым, но это не значит, что к нему надо относиться с меньшей степенью ответственности.

Проект лучше заказать профессионалам, которые учтут несущую способность стен здания, фундамента и других строительных конструкции. И на основании этого создадут проект, который будет гарантировать, что старый или новый дом с мансардой отслужит верой и правдой не один десяток лет.

Монтаж мансарды начинают с укладки на стены дома мауэрлата. Это брус сечением 150х200 или 200х200 мм. Его крепят к стенам при помощи анкеров, которые заранее были установлены в армирующий пояс. Последний заливают по внешним стенам частного дома. Как это получается в конечном результате очень хорошо видно на фото ниже.

Проекты мансарды

Первая строительная операция проделана. Она проводится в независимости от того, какой конфигурации мансарда была запланирована проектом. Как уже было сказано выше, под любой кровлей можно жилые помещения организовать. К примеру, на фото ниже показана мансарда под односкатной крышей. Казалось бы, не совсем удачный пример, но и такие проекты существуют, а значит, это подтверждает, что жить можно под крышами любой конфигурации.

И все же есть одна конструкция, которую называют именно мансардной. У нее ломаная кровля, которую ни с какой другой не спутаешь.

Строительство классической мансардной крыши

У крыши этого типа по два ската, разделенных на две части. Первая верхняя часть – с небольшим углом наклона, то есть покатая, у другой нижней с большим наклоном, то есть крутая. Это и есть главная сложность сооружения надстройки мансарды на старый дом или новый.

Решается эта задача так:

В проекте должно быть точно указано место излома ската.

Именно по этому месту от стены к стене укладывается несущая балка перекрытия . Их будет две под каждый излом.

Вдоль каждой балки устанавливаются вертикальные стойки , определяющие полезную высоту мансардного помещения. Обычно это в пределах 2,5-3,0 м. Сечение балок – минимум 100х100 м, шаг установки в пределах 1,5-2,0 м. Проводят монтаж по две балки по мауэрлату между балками перекрытия.

По верхним краям балок делается обвязка из бруса сечением 100х100 мм. Обвязка делается не только по периметру установленных стоек, но и между ними в поперечном направлении. Образовался каркас мансарды в виде короба из стоек.

Посередине поперечных элементов верхней обвязки устанавливают короткие стойки , формирующие верхние скаты крыши. Чем длиннее стойки, тем круче скаты.

На стойки устанавливают горизонтальный коньковый прогон .

Монтируют стропильные ноги пологих скатов. Верхними краями они упираются в коньковый брус, нижними в верхнюю обвязку строения.

Формируют крутые нижние скаты мансарды . Здесь также устанавливают стропила, которые верхними краями упираются в верхнюю обвязку мансардной конструкции, нижними в мауэрлат.

Видео описание

В видео показано детально, как надо сооружать классическую мансардную крышу:

Итак, каркас мансардной конструкции готов. Остается сформировать полы помещения, провести утепление и покрыть крышу кровельным материалом. А уже потом переходить к финишным отделочным работам.

Как изготовить утепленные полы – уже было описано выше. Как провести теплоизоляцию мансардной крыши тоже. Но есть здесь один момент, который облегчает проведение теплоизоляционных мероприятий кровельной конструкции. Все дело в том, что крыша еще не покрыта, а значит, укладку пароизоляционной мембраны лучше провести поверх стропильной системы.

На фото ниже это очень хорошо видно:

по стропилам поперек укладывают полосы пароизоляции , которые крепят к ним мелкими гвоздиками или стальными скобами при помощи степлера;

поверх изоляции и стропил монтируют рейки , которые будут выполнять функции контробрешетки. Ее задача – создать вентилируемый зазор между теплоизоляционным пирогом и кровельным материалом, чтобы удалять просочившиеся через утеплитель влажные пары воздуха;

по контробрешетке поперек стропил укладывают обрешетку ;

проводят монтаж кровельного материала .

Остальные операции: укладка утеплителя и гидроизоляции проводят изнутри мансарды.

Схема сборки утепленной мансардной крыши Источник valenteshop.ru

Формирование фронтонов

Это важная часть конструкции мансардной крыши. По сути, два фронтона – это стены нового помещения. А они должны соответствовать строгим требованиям жилых комнат. Именно в них устанавливают окна и двери. Последние только в том случае, если к мансарде пристроен балкон или терраса.

С утеплением все просто. Это как в каркасном доме:

с наружной стороны укладывают пароизоляционную мембрану ;

проводят внешнюю обшивку листовыми или панельными материалами: вагонка, фанера, ОСП и прочее;

изнутри укладывают утеплитель ;

закрывают фронтоны гидроизоляционной мембраной;

проводят внутреннюю обшивку .

В принципе, мансарда готова. Остается отделать внутреннее пространство. Здесь нет строгих ограничений. Мансарда – помещение жилое, поэтому применяются любые дизайн-проекты и отделочные материалы. При этом можно соорудить горизонтальный потолок, можно оставить все, как есть, то есть со скатами, уходящими ввысь. Все на усмотрение заказчика. Как один из вариантов – проект в современном стиле на фото ниже.

Преимущества и недостатки мансарды

Основное преимущество – за небольшие капитальные вложения получить дополнительные жилые квадратные метры. Мансарда – конструкция каркасная, а значит, она не тяжелая. И если ее возводят на старый дом, то в большинстве случаев это не отражается на усилении фундамента и несущих стен строения. Если хорошо продумать внешнюю отделку всего здания, то не будет заметно, что надстройка была возведена позже основного дома.

Что касается недостатков, то по способу возведения классическая мансардная крыша сложнее одно- или двускатной. Здесь используется большое количество различных элементов, которые придется подрезать, подгонять под требуемые размеры, что приводит к образованию большого количества отходов.

Видео описание

В видео специалист рассуждает о преимуществах и недостатках домов с мансардными надстройками:

Заключение по теме

Итак, мы постарались разобраться со строительством мансард на старом доме (с проектами мансард, с указанием некоторых важных нюансов сооружения). Дома с такими надстройками сегодня растут, как грибы после дождя. Они популярны, они дают возможность сэкономить на возведении. Главное – проект, в котором учтены все строительные моменты в соответствии с нормами и правилами.
